公開番号2025115794
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024010441
出願日2024-01-26
発明の名称光ファイバユニット、光コネクタ、および光ファイバユニットの製造方法
出願人株式会社フジクラ
代理人個人,個人,個人,個人
主分類G02B 6/44 20060101AFI20250731BHJP(光学)
要約【課題】意図しない部分がエッチングの影響を受けることを抑制できる光ファイバユニット、光コネクタ、および光ファイバユニットの製造方法を提供すること。
【解決手段】光ファイバユニットは、ガラス部と、ガラス部の一部を覆う被覆と、を備える光ファイバと、光ファイバの一部を覆う保護樹脂と、を備え、ガラス部は、被覆から延出するベア部を有し、ベア部は、ガラス部のうち被覆に覆われた部分と径が等しい大径部と、大径部よりも径が小さい小径部と、小径部と大径部との間に位置し、ガラス部の長手方向に沿って径が変化するテーパ部と、を有し、保護樹脂は、被覆の端部および大径部を覆っている。
【選択図】図2
特許請求の範囲【請求項１】
ガラス部と、前記ガラス部の一部を覆う被覆と、を備える光ファイバと、
前記光ファイバの一部を覆う保護樹脂と、
を備え、
前記ガラス部は、前記被覆から延出するベア部を有し、
前記ベア部は、前記ガラス部のうち前記被覆に覆われた部分と径が等しい大径部と、前記大径部よりも径が小さい小径部と、前記小径部と前記大径部との間に位置し、前記ガラス部の長手方向に沿って径が変化するテーパ部と、を有し、
前記保護樹脂は、前記被覆の端部および前記大径部を覆っている、
光ファイバユニット。
続きを表示（約 580 文字）【請求項２】
前記保護樹脂は、フッ化水素酸に対する耐性を有する、
請求項１に記載の光ファイバユニット。
【請求項３】
前記テーパ部は、前記保護樹脂と前記長手方向に隣接するよう配置されている、
請求項１に記載の光ファイバユニット。
【請求項４】
請求項１から３のいずれか一項に記載の光ファイバユニットと、
前記小径部が挿通されるファイバ孔を有するフェルールと、
前記小径部を前記フェルールに固定する接着剤と、
を備える、光コネクタ。
【請求項５】
前記保護樹脂は、前記フェルールの内部に配置される、
請求項４に記載の光コネクタ。
【請求項６】
前記光ファイバユニットは、前記光ファイバを含む複数の光ファイバを備え、
前記複数の光ファイバは、前記保護樹脂により束ねられている、
請求項４に記載の光コネクタ。
【請求項７】

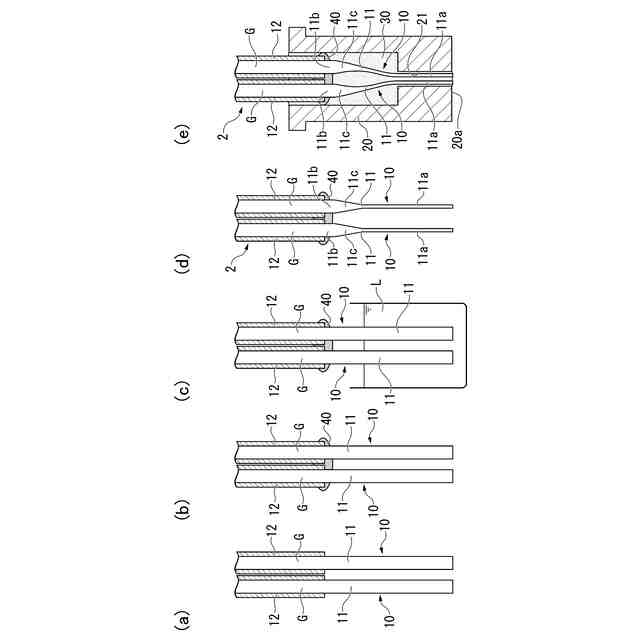

ガラス部および被覆を有する光ファイバを用意し、
少なくとも前記被覆の端部を覆うように保護樹脂を設け、
前記ガラス部のうち、前記被覆および前記保護樹脂に覆われていない部分の少なくとも一部をエッチングすることで、小径部およびテーパ部を形成する、
光ファイバユニットの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光ファイバユニット、光コネクタ、および光ファイバユニットの製造方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、ガラス部と、ガラス部の一部を覆う被覆と、を備え、ガラス部は、被覆から延出するベア部を有する光ファイバが知られている。特許文献１には、光ファイバのベア部をエッチング液に浸漬して溶解させることで、細径化する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開平５－２７１３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ベア部のうちエッチング液に浸漬されていない部分が、エッチング液の気化により生じるエッチングガスに晒され、ベア部の意図しない部分が細径化されてしまう可能性があった。この場合、意図しない部分の光ファイバの強度が低下してしまう。
【０００５】
本発明は、このような事情を考慮してなされ、意図しない部分がエッチングの影響を受けることを抑制できる光ファイバユニット、光コネクタ、および光ファイバユニットの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の態様１に係る光ファイバユニットは、ガラス部と、前記ガラス部の一部を覆う被覆と、を備える光ファイバと、前記光ファイバの一部を覆う保護樹脂と、を備え、前記ガラス部は、前記被覆から延出するベア部を有し、前記ベア部は、前記ガラス部のうち前記被覆に覆われた部分と径が等しい大径部と、前記大径部よりも径が小さい小径部と、前記小径部と前記大径部との間に位置し、前記ガラス部の長手方向に沿って径が変化するテーパ部と、を有し、前記保護樹脂は、前記被覆の端部および前記大径部を覆っている。
【０００７】
また、本発明の態様２は、態様１の光ファイバユニットにおいて、前記保護樹脂は、フッ化水素酸に対する耐性を有する。
【０００８】
また、本発明の態様３は、態様１または２の光ファイバユニットにおいて、前記テーパ部は、前記保護樹脂と前記長手方向に隣接するよう形成されている。
【０００９】
また、本発明の態様４に係る光コネクタは、態様１から３のいずれか一つの光ファイバユニットと、前記小径部が挿通されるファイバ孔を有するフェルールと、前記小径部を前記フェルールに固定する接着剤と、を備える。
【００１０】
また、本発明の態様５は、態様４の光コネクタにおいて、前記保護樹脂は、前記フェルールの内部に配置される。
（【００１１】以降は省略されています）
