公開番号2025112820
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007315
出願日2024-01-22
発明の名称流路構造体、流路構造ユニット及び脂質粒子の製造方法
出願人株式会社東芝
代理人個人,個人,個人
主分類B01F 23/45 20220101AFI20250725BHJP(物理的または化学的方法または装置一般)
要約【課題】高い混合効率とともに均一な混合を達成する流路構造体を提供することである。
【解決手段】実施形態の流路構造体は、1つ以上の流路を含む第1流路群、第1流路群と分岐部を介して接続され、2つ以上の流路を含む第2流路群、第2流路群と合流部を介して接続され、1つ以上の流路を含む第3流路群、分岐部及び合流部を備える。分岐部は、第1流路群側分岐開口部と第2流路群側分岐開口部とを含む。合流部は、第2流路群側合流開口部と第3流路群側合流開口部とを含む。また、第1流路群がN本の流路を含み、第2流路群がM本の流路を含み、MがN以上であるとき、第2流路群側分岐開口部の開口面積の総和は第1流路群側分岐開口部の開口面積の総和に対してM/N倍以下であり、第2流路群側合流開口部のうち少なくともひとつの開口面積は第3流路群側合流開口部のうち少なくとも1つの開口面積以下である。
【選択図】図1
特許請求の範囲【請求項１】
１つ以上の流路を含む第１流路群と、
前記第１流路群と分岐部を介して接続され、２つ以上の流路を含む第２流路群と、
前記第２流路群と合流部を介して接続され、１つ以上の流路を含む第３流路群と、
前記第１流路群に含まれる流路の前記第２流路群に近い端部と接続する第１流路群側分岐開口部と、前記第２流路群に含まれる流路の前記第１流路群に近い端部と接続する第２流路群側分岐開口部とを含む前記分岐部と、
前記第２流路群の前記第３流路群に近い端部と接続する第２流路群側合流開口部と、前記第３流路群の前記第２流路群に近い端部と接続する第３流路群側合流開口部とを含む前記合流部と、
を備え、
前記第１流路群はN本の流路を含み、
前記第２流路群はM本の流路を含み、
MがN以上であるとき、
前記第２流路群側分岐開口部の開口面積の総和は前記第１流路群側分岐開口部の開口面積の総和に対してＭ／Ｎ倍以下であり、
前記第２流路群側合流開口部のうち少なくともひとつの開口面積は前記第３流路群側合流開口部のうち少なくともひとつの開口面積以下である、流路構造体。
続きを表示（約 900 文字）【請求項２】
前記第２流路群側分岐開口部のうち少なくともひとつの開口面積は前記第１流路群側分岐開口部のうち少なくともひとつの開口面積以下である、
請求項１に記載の流路構造体。
【請求項３】
前記第２流路群に含まれる流路の少なくとも一部は、前記流路の管軸方向に垂直な断面の形状が連続的に変化する構造である、
請求項１に記載の流路構造体。
【請求項４】
前記第２流路群に含まれる流路の少なくとも一部は、流路深さが連続的に変化する構造である、
請求項３に記載の流路構造体。
【請求項５】
前記第２流路群に含まれる流路の少なくとも一部は、流路幅が連続的に変化する構造である、
請求項３に記載の流路構造体。
【請求項６】
前記第１流路群、前記２流路群及び前記３流路群に含まれる流路の天面は単一の平面に含まれる、
請求項１に記載の流路構造体。
【請求項７】
前記第１流路群、前記第２流路群及び前記第３流路群に含まれる流路の天面のうち少なくとも一部が第１平面に含まれ、
前記第１流路群、前記第２流路群及び前記第３流路群に含まれる流路の底面のうち、少なくとも前記第１平面に含まれない天面に対向する底面は前記第１平面とは異なる第２平面に含まれる、
請求項１に記載の流路構造体。
【請求項８】
前記第２流路群に含まれる流路のうち少なくとも１本は、前記第２流路群側合流開口部の開口面積が前記第２流路群側分岐開口部の開口面積より小さい、
請求項１に記載の流路構造体。
【請求項９】
前記第２流路群に含まれる流路のうち少なくとも１本は、前記第２流路群側合流開口部の開口面積が前記第２流路群側分岐開口部の開口面積より大きい、
請求項８に記載の流路構造体。
【請求項１０】
前記第２流路群側合流開口部の流路幅及び流路深さは５μｍ以上である、
請求項１に記載の流路構造体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本実施形態は、流路構造体、流路構造ユニット及び脂質粒子の製造方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
様々な液体の混合、撹拌及び希釈に流路を用いる方法がある。このとき、流路内に渦を発生させることにより混合効率を向上させることができる。しかし、流路内の流れの主流の向きと逆向きの流れが発生するとかえって混合効率や混合後の均一性の低下を引き起こすことがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１６７０７４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、高い混合効率とともに均一な混合を達成する流路構造体、流路構造ユニット及び脂質粒子の製造方法を提供することである。
【課題を解決するための手段】
【０００５】
実施形態の流路構造体は、第１流路群、第２流路群、第３流路群、分岐部及び合流部を備える。第１流路群は１つ以上の流路を含む。第２流路群は第１流路群と分岐部を介して接続され、２つ以上の流路を含む。第３流路群は第２流路群と合流部を介して接続され、１つ以上の流路を含む。分岐部は、第１流路群に含まれる流路の第２流路群に近い端部と接続する第１流路群側分岐開口部と、第２流路群に含まれる流路の第１流路群に近い端部と接続する第２流路群側分岐開口部とを含む。合流部は、第２流路群の第３流路群に近い端部と接続する第２流路群側合流開口部と、第３流路群の第２流路群に近い端部と接続する第３流路群側合流開口部とを含む。また、第１流路群がN本の流路を含み、第２流路群がM本の流路を含み、MがN以上であるとき、第２流路群側分岐開口部の開口面積の総和は第１流路群側分岐開口部の開口面積の総和に対してＭ／Ｎ倍以下であり、第２流路群側合流開口部のうち少なくともひとつの開口面積は第３流路群側合流開口部のうち少なくともひとつの開口面積以下である。
【図面の簡単な説明】
【０００６】

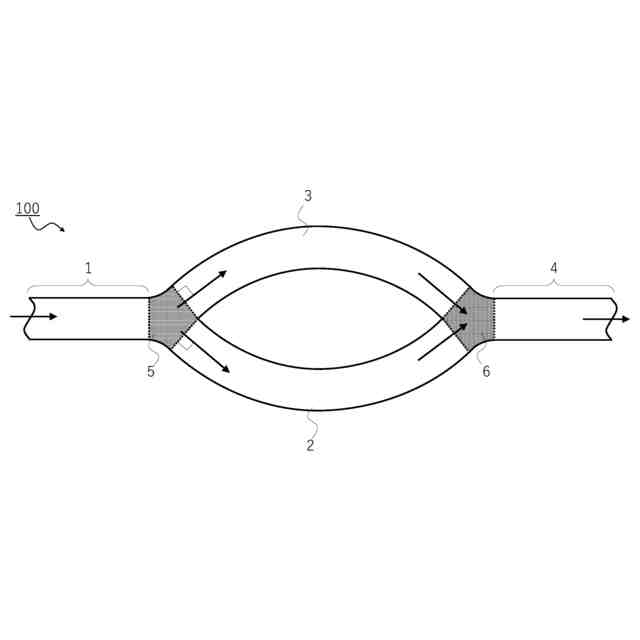

第１の実施形態による流路構造体の一例を示す模式図である。

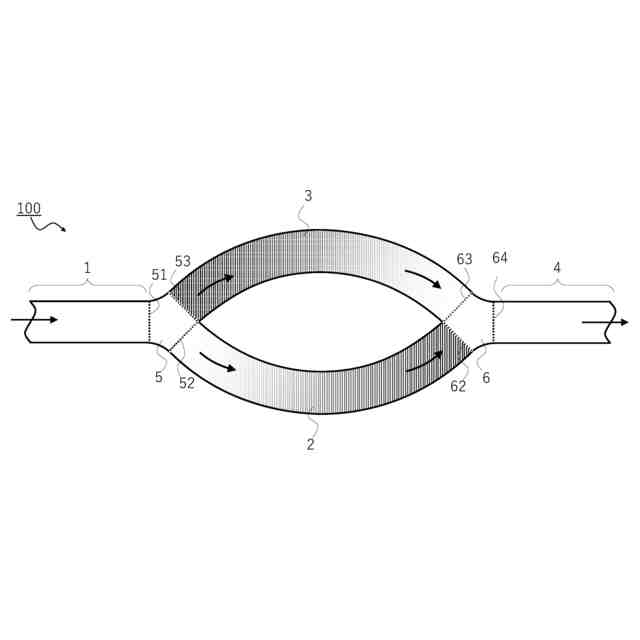

第１の実施形態による流路構造体の一例を示す模式図である。
第１の実施形態における流路構造体の斜視図である。
第２合流開口部に対して垂直な合流部の断面図である。
第２流路及び第３流路の主流方向に沿った断面の模式図である。
第１の実施形態による流路構造体の一例を示す模式図である。
流路構造体の天面用の部材を一枚の平板状の部材とすることが可能であることを示す図である。
流路構造体の斜視図と、合流部及び分岐部で発生し得る一部の渦を示す図である。
第１変形例における流路構造体の概略図の一例である。
第２変形例における流路構造体の主流方向に沿った断面の模式図である。
第３変形例における流路構造体の主流方向に沿った断面の模式図である。
第４変形例における流路構造体の一例を示す模式図である。
第５変形例における流路構造体の一例を示す模式図である。
第６変形例における流路構造体の一例を示す模式図である。
第７変形例における流路構造体の一例を示す模式図である。
第２の実施形態における流路構造体を天面側から見た模式図である。
第２の実施形態における第２流路及び第３流路の主流方向に沿った断面の模式図である。
第２の実施形態における流路構造体の斜視図である。
第２の実施形態の第１変形例における流路構造体の斜視図である。
第１流路群がN本、第２流路群がM本、第３流路群がO本の場合の流路構造体の模式図である。
流路構造体を組み合わせて使用する際の概略図の一例である。
流路構造体の作製過程の模式図である。
流路構造体を用いて製造される脂質粒子の概略図である。
脂質粒子の製造方法の一例を示すフローチャートである。
脂質粒子の製造に用いる流路構造体の概略図の一例である。
【発明を実施するための形態】
【０００７】
以下、実施形態について、添付の図面を参照して説明する。各実施形態において、実質的に同一の構成部位には同一の符号を付し、その説明を一部省略する場合がある。図面は模式的なものであり、各部の厚さと平面寸法との関係、各部の厚さの比率等は現実のものとは異なる場合がある。
【０００８】
流路構造体を流体が流れる場合、流路内の流れの主流の向きは、図１中に矢印で示すとおりであり、管軸方向に実質的に沿うものであるとして説明する。すなわち、流体が第１流路から第２流路または第３流路を通過して第４流路を流れるとして説明する。
【０００９】
また、本明細書中において、「流体」とは液体に限らず、気体であってもよい。
【００１０】
また、本明細書中において、「流路」とは、流路構造体の内部に形成される流体が流れ得る空間のこととする。流路は流体の上流側と下流側とにそれぞれ開口部を有する。流路は、樹脂、ガラス、セラミックス又は金属等の基材を壁面とし、流路の天面または底面は流路構造体の基材によって封止される。
（【００１１】以降は省略されています）
