公開番号2025110351
公報種別公開特許公報(A)
公開日2025-07-28
出願番号2024062226,2024514482
出願日2024-04-08,2024-01-15
発明の名称地図情報提供システム、地図情報提供方法及び地図情報提供プログラム
出願人株式会社ウフル
代理人
主分類G06Q 50/10 20120101AFI20250718BHJP(計算;計数)
要約【課題】現在の状況とのずれが少ない情報を提供する。
【解決手段】地図情報提供システムは、オブジェクトを生成する権限を有する管理者の情報を記憶する管理者情報記憶部と、管理者の情報を用いて、オブジェクトの生成に使われるオブジェクト情報の入力を許可する生成許可部と、オブジェクトに相当する実空間上のエリアで作業する作業者の情報を記憶する作業者情報記憶部と、作業者の情報を用いて、作業者の端末に対して、オブジェクトのステータスを示すステータス情報の入力を許可する入力許可部と、作業者の端末に入力されたステータス情報を用いて、地図におけるオブジェクトの表示を決定する表示決定部と、表示決定部により決定された表示のオブジェクトを含む地図をユーザーの端末に表示させる表示制御部と、を備える。
【選択図】図1

特許請求の範囲【請求項１】
ユーザーの端末の表示部に表示される地図に含まれるオブジェクトの表示を制御する地図情報提供システムであって、
前記オブジェクトを生成する権限を有する管理者の情報を記憶する管理者情報記憶部と、
前記管理者の情報を用いて、前記オブジェクトの生成に使われるオブジェクト情報の入力を許可する生成許可部と、
前記オブジェクトに相当する実空間上のエリアで作業する作業者の情報を記憶する作業者情報記憶部と、
前記作業者の情報を用いて、前記作業者の端末に対して、前記オブジェクトのステータスを示すステータス情報の入力を許可する入力許可部と、
前記作業者の端末に入力された前記ステータス情報を用いて、前記地図における前記オブジェクトの表示を決定する表示決定部と、
前記表示決定部により決定された表示の前記オブジェクトを含む地図をユーザーの端末に表示させる表示制御部と、を備える地図情報提供システム。
続きを表示（約 2,000 文字）【請求項２】
前記ステータス情報は、予め登録された複数の候補から選択される情報を含み、
前記入力許可部は、前記ステータス情報を複数の候補から選択させる画像を前記作業者の端末に表示させ、
前記表示決定部は、前記作業者の端末において複数の候補から選択されることで入力された前記ステータス情報を用いて、前記地図における前記オブジェクトの表示を決定する、
請求項１に記載の地図情報提供システム。
【請求項３】
前記ステータス情報は、予め登録された複数の候補から選択される情報を含み、
前記オブジェクトの複数の表示形態を示す表示形態情報を記憶する表示形態記憶部と、
前記複数の候補から選択される情報と、前記複数の表示形態のいずれかとを対応付ける対応情報を記憶する対応情報記憶部と、を備え、
前記表示決定部は、前記作業者の端末において前記複数の候補から選択された情報と前記対応情報によって対応付けられる表示形態を、前記オブジェクトの表示として決定する、
請求項１又は請求項２に記載の地図情報提供システム。
【請求項４】
前記表示制御部は、
第１の前記管理者により作成される第１の前記オブジェクトを含む第１の地図をユーザーの端末に表示させ、
前記第１の管理者と異なる第２の前記管理者により作成される第２の前記オブジェクトを含み前記第１の地図と異なる第２の地図をユーザーの端末に表示させ、
前記第１のオブジェクトと前記第２のオブジェクトとを含む第３の地図をユーザーの端末に表示させる、
請求項１に記載の地図情報提供システム。
【請求項５】
前記生成許可部は、
前記第１の管理者の端末に対して、前記第２のオブジェクトの前記オブジェクト情報を変更する入力を制限し、
前記第２の管理者の端末に対して、前記第１のオブジェクトの前記オブジェクト情報を変更する入力を制限する、
請求項４に記載の地図情報提供システム。
【請求項６】
前記オブジェクト情報は、前記オブジェクトの位置の情報及び前記ステータス情報を含む、
請求項１に記載の地図情報提供システム。
【請求項７】
前記オブジェクトの位置の情報は、前記オブジェクトに対応する実空間上の地点の位置情報と、前記オブジェクトに対応する実空間上の地点と地点とを結ぶ線の情報と、前記オブジェクトに対応する実空間上の地点と地点とを結ぶ線により囲まれるエリアの情報との少なくとも１つを含む、
請求項６に記載の地図情報提供システム。
【請求項８】
ユーザーの端末から投稿を受け付ける投稿受付部と、
前記投稿をユーザーの端末に表示させる許可の入力を受け付ける投稿許可受付部と、を備える
請求項１に記載の地図情報提供システム。
【請求項９】
ユーザーの端末の表示部に表示される地図に含まれるオブジェクトの表示を制御する地図情報提供方法であって、
コンピュータが、
前記オブジェクトを生成する権限を有する管理者の情報を記憶することと、
前記管理者の情報を用いて、前記オブジェクトの生成に使われるオブジェクト情報の入力を許可することと、
前記オブジェクトに相当する実空間上のエリアで作業する作業者の情報を記憶することと、
前記作業者の情報を用いて、前記作業者の端末に対して、前記オブジェクトのステータスを示すステータス情報の入力を許可することと、
前記作業者の端末に入力された前記ステータス情報を用いて、前記地図における前記オブジェクトの表示を決定することと、
決定された表示の前記オブジェクトを含む地図をユーザーの端末に表示させることと、を実行する地図情報提供方法。
【請求項１０】
ユーザーの端末の表示部に表示される地図に含まれるオブジェクトの表示を制御する地図情報提供プログラムであって、
コンピュータに、
前記オブジェクトを生成する権限を有する管理者の情報を記憶することと、
前記管理者の情報を用いて、前記オブジェクトの生成に使われるオブジェクト情報の入力を許可することと、
前記オブジェクトに相当する実空間上のエリアで作業する作業者の情報を記憶することと、
前記作業者の情報を用いて、前記作業者の端末に対して、前記オブジェクトのステータスを示すステータス情報の入力を許可することと、
前記作業者の端末に入力された前記ステータス情報を用いて、前記地図における前記オブジェクトの表示を決定することと、
決定された表示の前記オブジェクトを含む地図をユーザーの端末に表示させることと、を実行させる地図情報提供プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、地図情報提供システム、地図情報提供方法及び地図情報提供プログラムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
施設や災害などの各種情報を地図とともに端末に表示する技術が知られている。例えば、下記特許文献１の特許第４７１１５７７号明細書には、地図画像上に施設のシンボルが表示され、シンボルをクリックすると施設に関する詳細情報が表示されることが記載されている。下記特許文献２の特許第６０８４１９０号明細書には、迅速かつ直感的に災害情報などを送信することを目的とした報知システムが記載されている。ユーザーに提供される情報は、現在の状況とのずれが少ないことが望まれる。
【先行技術文献】
【特許文献】
【０００３】
特許第４７１１５７７号明細書
特許第６０８４１９０号明細書
【発明の概要】
【０００４】
本発明の態様に従えば、ユーザーの端末の表示部に表示される地図に含まれるオブジェクトの表示を制御する地図情報提供システムであって、オブジェクトを生成する権限を有する管理者の情報を記憶する管理者情報記憶部と、管理者の情報を用いて、オブジェクトの生成に使われるオブジェクト情報の入力を許可する生成許可部と、オブジェクトに相当する実空間上のエリアで作業する作業者の情報を記憶する作業者情報記憶部と、作業者の情報を用いて、作業者の端末に対して、オブジェクトのステータスを示すステータス情報の入力を許可する入力許可部と、作業者の端末に入力されたステータス情報を用いて、地図におけるオブジェクトの表示を決定する表示決定部と、表示決定部により決定された表示のオブジェクトを含む地図をユーザーの端末に表示させる表示制御部と、を備える地図情報提供システムが提供される。
【発明の効果】
【０００５】
本発明によれば、作業者の端末に入力されたステータス情報によりオブジェクトの表示が自動で決定されるので、現状とのずれが少ない情報をユーザーに提供できる。本発明は、例えば、各種施設の利用可否などの情報をリアルタイムで提供することができ、国連が主導する持続可能な開発目標（ＳＤＧｓ）の目標９「強靭（レジリエント）なインフラ構築、包摂的かつ持続可能な産業化の促進及びイノベーションの推進を図る」ことの達成に貢献する。本発明は、例えば、災害に関する情報をリアルタイムで提供することができ、国連が主導する持続可能な開発目標（ＳＤＧｓ）の目標１１「包摂的で安全かつ強靭（レジリエント）で持続可能な都市及び人間居住を実現する」ことの達成に貢献する。
【図面の簡単な説明】
【０００６】
実施形態に係る地図情報提供システムを示す図である。
実施形態に係る地図情報提供システムが提供するＵＩ画像を示す図である。

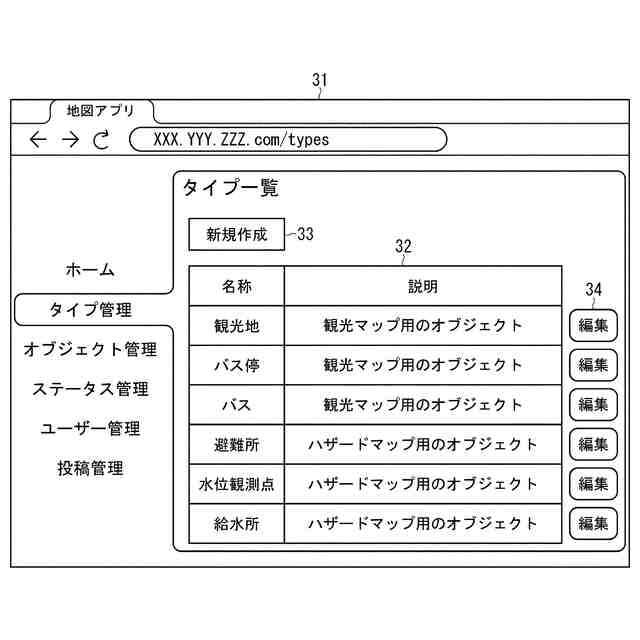

実施形態に係るタイプ管理のＵＩ画像を示す図である。

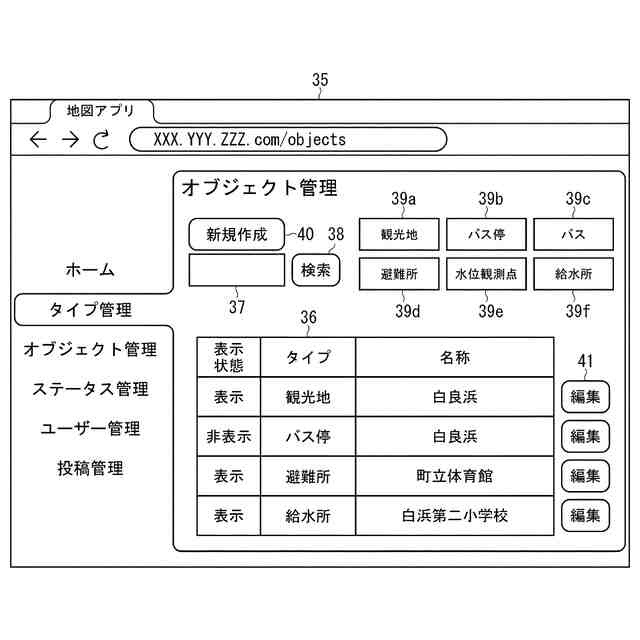

実施形態に係るオブジェクト管理のＵＩ画像を示す図である。

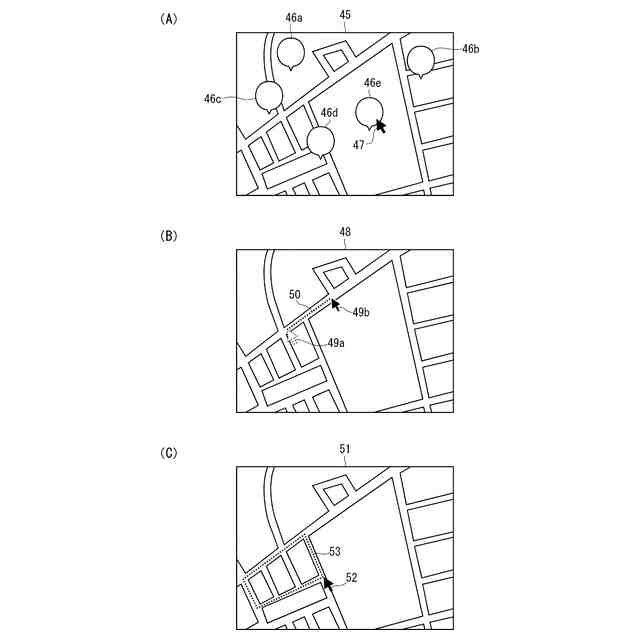

実施形態に係るオブジェクト作成のＵＩ画像を示す図である。
実施形態に係るステータス管理のＵＩ画像を示す図である。
実施形態に係るオブジェクトの表示を決定する処理を示す図である。

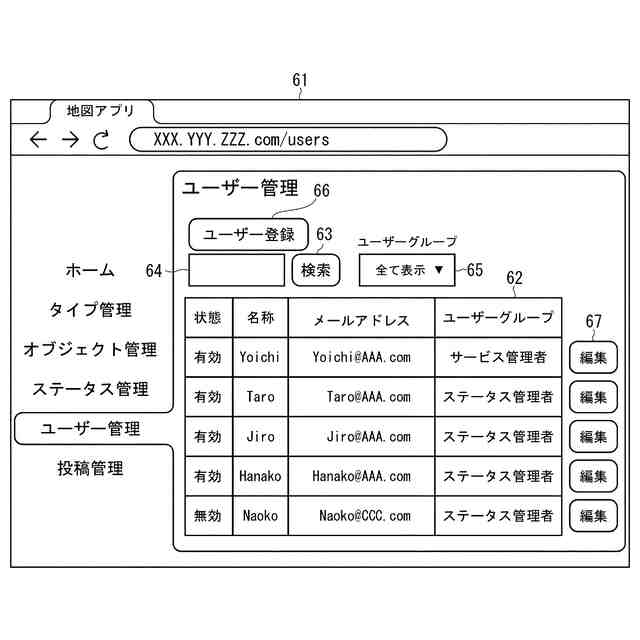

実施形態に係るユーザー管理のＵＩ画像を示す図である。

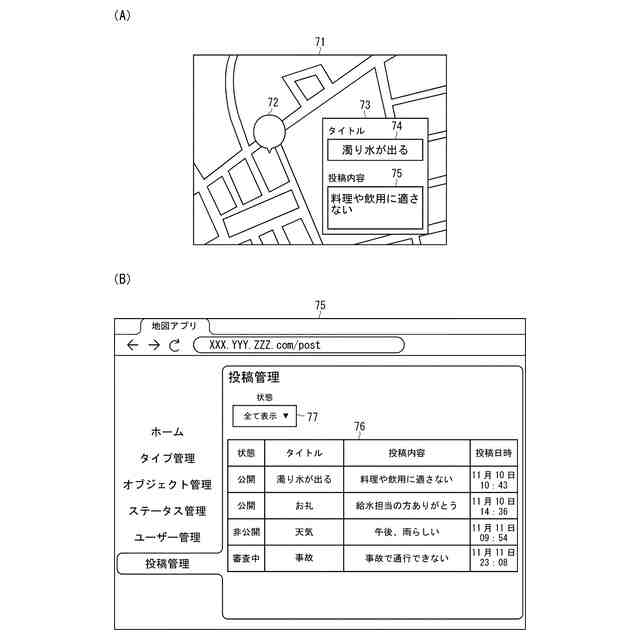

実施形態に係る投稿管理のＵＩ画像を示す図である。
実施形態に係る地図情報提供方法を示す図である。
実施形態に係る地図情報提供システムを示す図である。
実施形態に係る地図情報提供システムを示す図である。
実施形態に係るユーザー管理のＵＩ画像を示す図である。
実施形態に係る地図情報提供システムを示す図である。
実施形態に係るコンピューターを示す図である。
【発明を実施するための形態】
【０００７】
［第１実施形態］

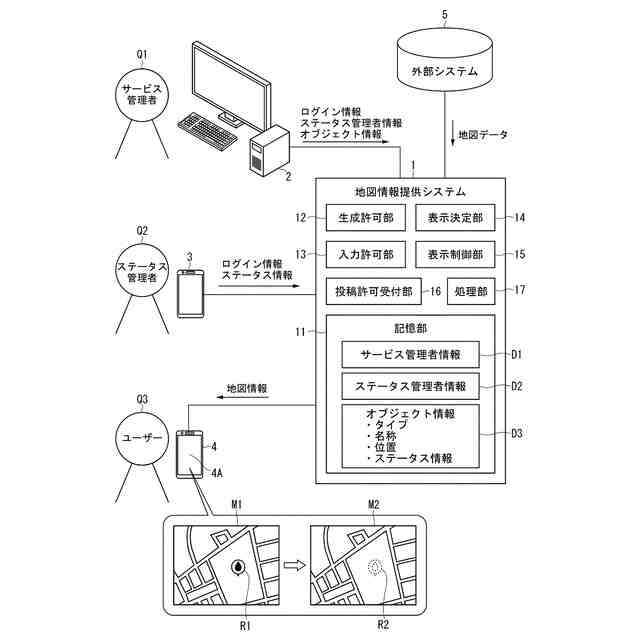

第１実施形態について説明する。図１は、実施形態に係る地図情報提供システムを示す図である。地図情報提供システム１は、地図を端末に表示するサービス（適宜、地図表示サービスという）を提供する。地図表示サービスは、例えば、事故や災害に伴う断水時に給水所及びその状態を知らせることに利用される。
【０００８】
図１のサービス管理者Ｑ１は、例えば水道局の担当者である。サービス管理者Ｑ１は、例えば、端末２によって地図表示サービスにログインし、地図上のオブジェクトとして給水所を登録する。ステータス管理者Ｑ２は、例えば、実際の給水所において、住民に対して給水などの活動を行う作業者、活動者、現地担当者等である。ステータス管理者Ｑ２は、例えば、給水所で活動しながら給水所の状態を把握する。ステータス管理者Ｑ２は、例えば、携帯型の端末３を所持し、給水所の状態として給水所の混雑度や水の残量などを端末３に入力する。
【０００９】
地図情報提供システム１は、ユーザーＱ３の端末４の表示部４Ａに表示される地図に含まれるオブジェクトの表示形態を制御する。オブジェクトの表示形態の要素は、例えば、色、明るさ、形、表示の有無、及び点滅の有無の少なくとも１つを含む。地図情報提供システム１は、ステータス管理者Ｑ２の端末３に入力される情報を取得し、この情報を用いて地図上の給水所の表示形態を決定する。地図情報提供システム１は、決定した表示態様の給水所を含む地図を、ユーザーＱ３の端末４に表示させる。例えば、地図情報提供システム１は、外部システム５から地理空間情報を含む地図データを取得し、地図データが示す地図にオブジェクトを配置して所定用途の地図を生成する。
【００１０】
外部システム５は、例えば地図情報提供システム１の外部のサーバー又はデータベースを含む。地理空間情報は、空間上の特定の地点の位置を示す情報（適宜、地点情報という）と、空間上の特定の領域の位置を示す情報（適宜、エリア情報という）との一方又は双方を含む。以下の説明において適宜、地点又はエリアを場所と称する。以下の説明において、「場所」とは地点でもよいし、エリアでもよい。
（【００１１】以降は省略されています）
