公開番号2025108306
公報種別公開特許公報(A)
公開日2025-07-23
出願番号2024002155
出願日2024-01-10
発明の名称振動センサの設置システムおよび設置方法
出願人株式会社荏原製作所
代理人個人,個人,個人
主分類G01H 17/00 20060101AFI20250715BHJP(測定;試験)
要約【課題】振動センサを適切な設置位置に適切な姿勢で回転機械に取り付けることができる振動センサの設置システムおよび設置方法を提供する。
【解決手段】振動センサの設置システムは、少なくとも1つの回転機械と、回転機械に設置される少なくとも1つの振動センサと、外部端末と、を備える。外部端末は、振動センサのセンサ設置情報を表示する表示器と、センサ設置情報を処理する処理装置とを備える。センサ設置情報は、回転機械の種類に関連付けられた回転機械の機種を画像で表す機種画像データと、回転機械の機種に関連付けられた振動センサの推奨設置位置を画像で表す設置位置データと、を含む。処理装置は、振動センサとの無線通信により取得した振動センサの実際の設置情報を表示器に表示させる。
【選択図】図1
特許請求の範囲【請求項１】

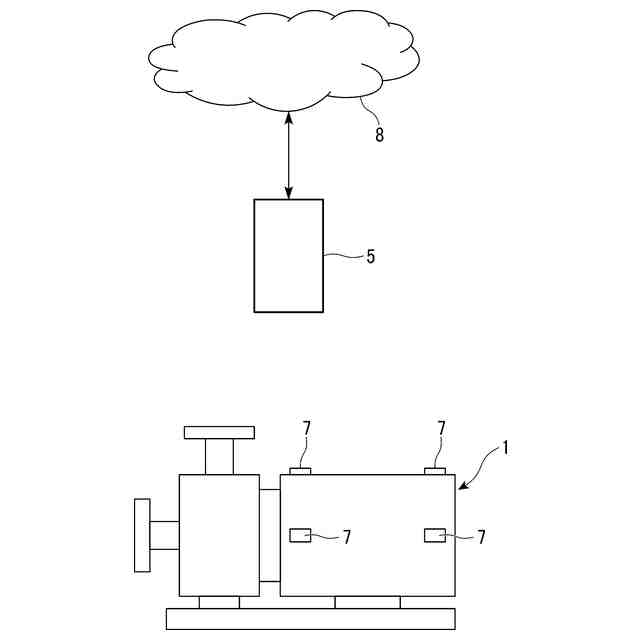

少なくとも１つの回転機械と、前記回転機械に設置される少なくとも１つの振動センサと、外部端末と、を備え、

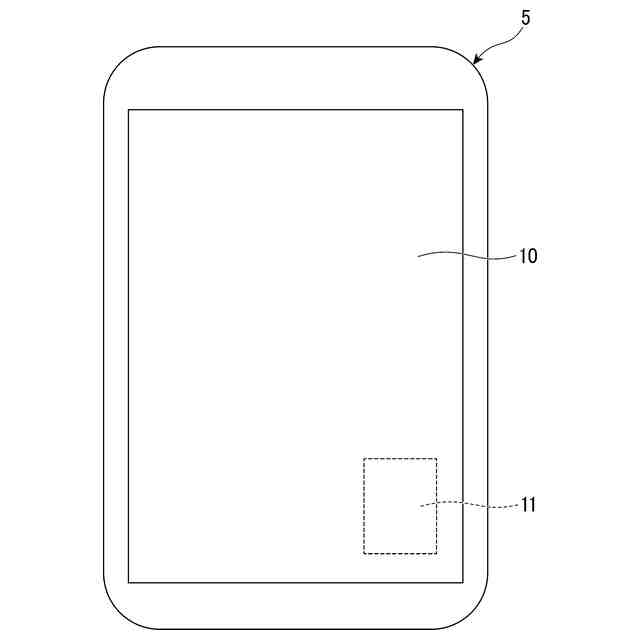

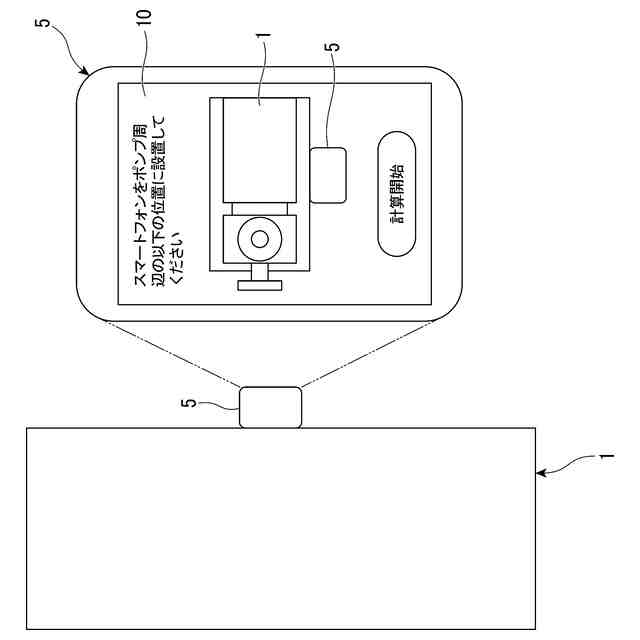

前記外部端末は、前記振動センサのセンサ設置情報を表示する表示器と、前記センサ設置情報を処理する処理装置とを備え、
前記センサ設置情報は、
前記回転機械の種類に関連付けられた前記回転機械の機種を画像で表す機種画像データと、

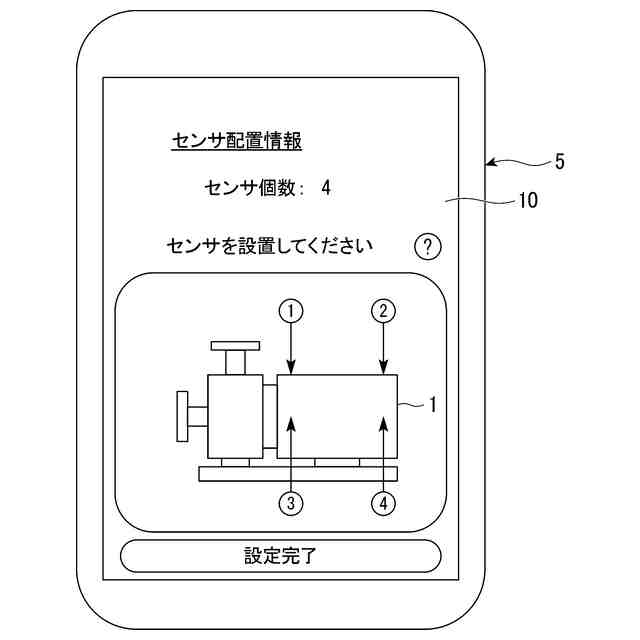

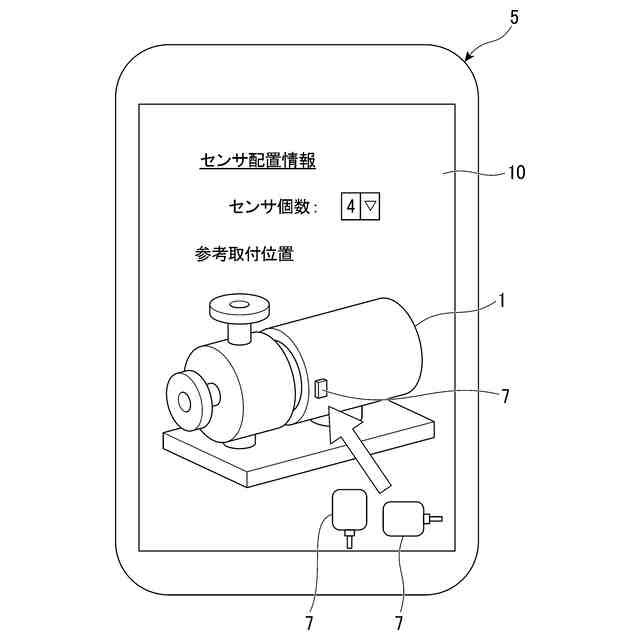

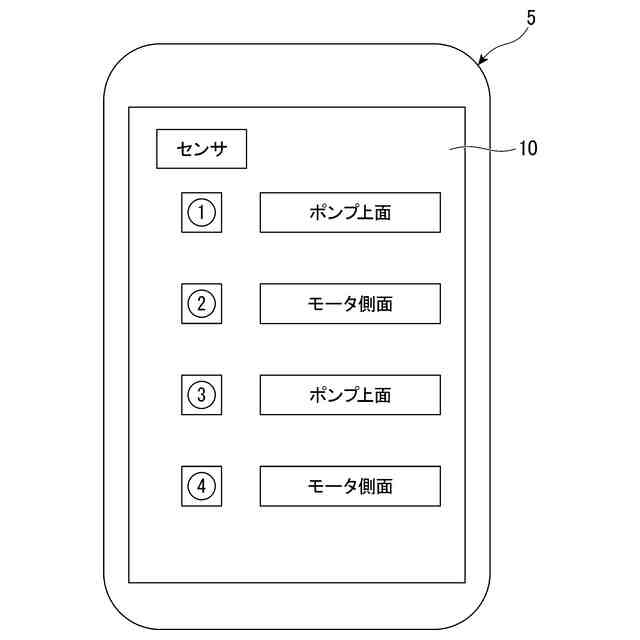

前記回転機械の機種に関連付けられた前記振動センサの推奨設置位置を画像で表す設置位置データと、を含み、
前記処理装置は、前記振動センサとの無線通信により取得した前記振動センサの実際の設置情報を前記表示器に表示させる、
振動センサの設置システム。
続きを表示（約 860 文字）【請求項２】
前記処理装置は、前記振動センサの実際の設置情報が適正であれば、この設置情報を使用者が承認するためのボタンを前記表示器に表示させる、
請求項１記載の振動センサの設置システム。
【請求項３】
前記処理装置は、前記振動センサの実際の設置情報が適正でない場合、この設置情報と前記設置位置データとの差異を前記表示器に表示させる、
請求項１記載の振動センサの設置システム。
【請求項４】
前記処理装置は、前記機種画像データおよび前記設置位置データを、使用者が選択できるように前記表示器に表示させる、
請求項１記載の振動センサの設置システム。
【請求項５】
前記処理装置は、前記振動センサの数を選択できるように前記表示器に表示させる、
請求項１記載の振動センサの設置システム。
【請求項６】
前記振動センサは、地磁気に基づいて前記振動センサの設置姿勢を検出する地磁気センサと、重力加速度に基づいて前記振動センサの設置姿勢を検出する加速度センサとのうち少なくとも一つを備える、
請求項１記載の振動センサの設置システム。
【請求項７】
少なくとも１つの回転機械に、少なくとも１つの振動センサを設置する振動センサの設置方法であって、
表示器と、処理装置と、を備えた外部端末を用い、

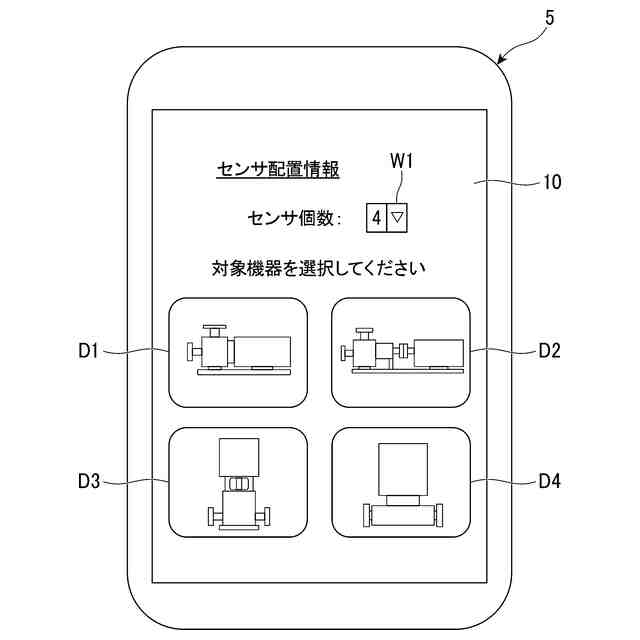

前記処理装置が、前記回転機械の種類に関連付けられた前記回転機械の機種を画像で表す機種画像データを前記表示器に表示させ、使用者が前記回転機械の機種を選択する工程と、
前記処理装置が、前記回転機械の機種に関連付けられた前記振動センサの推奨設置位置を画像で表す設置位置データを前記表示器に表示させる工程と、

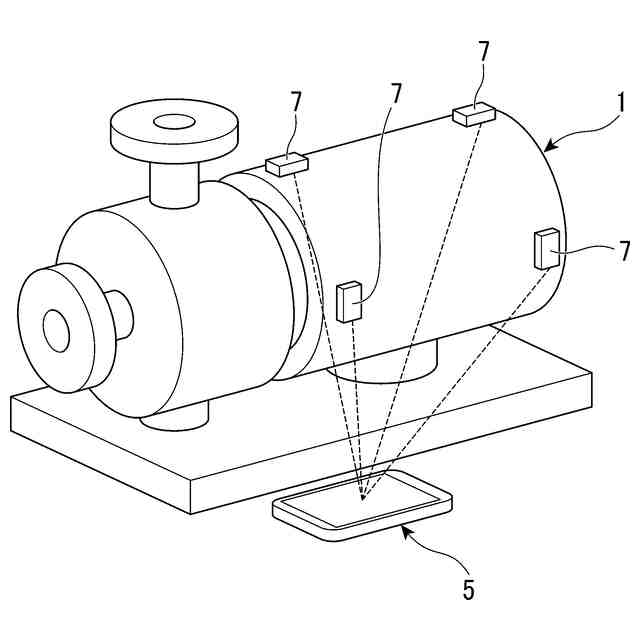

前記処理装置が、前記振動センサとの無線通信により前記振動センサの実際の設置情報を取得し、この設置情報を前記表示器に表示させる工程と、
を有する、
振動センサの設置方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、振動センサの設置システムおよび設置方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
ポンプ、ファン、電動機、および圧縮機などの回転機械を運転すると、回転機械の部品の機械的な動作によって振動が生じる。回転機械の使用者は、回転機械に生じている振動を定期的に測定する。使用者は、測定値に基づいて、不具合（異常）の有無、メンテナンスの必要性などを判断することができる。回転機械に生じる振動を測定するために、振動センサを回転機械に設置することがある（例えば、特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－２０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
適切な振動データを入手するためには、適切な位置に振動センサを取り付ける必要がある。
しかしながら、回転機械の種類は多く、各回転機械で振動センサの適切な設置位置は異なる。振動センサの設置位置ごとに、振動センサの適切な姿勢も異なる。そのため、振動センサを回転機械の適切な設置位置に適切な姿勢で設置することが容易でない場合がある。
【０００５】
本発明の一態様は、振動センサを適切な設置位置に適切な姿勢で回転機械に取り付けることができる振動センサの設置システムおよび設置方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の態様１に係る振動センサの設置システムは、少なくとも１つの回転機械と、前記回転機械に設置される少なくとも１つの振動センサと、外部端末と、を備え、前記外部端末は、前記振動センサのセンサ設置情報を表示する表示器と、前記センサ設置情報を処理する処理装置とを備え、前記センサ設置情報は、前記回転機械の種類に関連付けられた前記回転機械の機種を画像で表す機種画像データと、前記回転機械の機種に関連付けられた前記振動センサの推奨設置位置を画像で表す設置位置データと、を含み、前記処理装置は、前記振動センサとの無線通信により取得した前記振動センサの実際の設置情報を前記表示器に表示させる。
【０００７】
本発明の態様２に係る振動センサの設置システムは、態様１の振動センサの設置システムにおいて、前記処理装置は、前記振動センサの実際の設置情報が適正であれば、この設置情報を使用者が承認するためのボタンを前記表示器に表示させる。
【０００８】
本発明の態様３に係る振動センサの設置システムは、態様１または態様２の振動センサの設置システムにおいて、前記処理装置は、前記振動センサの実際の設置情報が適正でない場合、この設置情報と前記設置位置データとの差異を前記表示器に表示させる。
【０００９】
本発明の態様４に係る振動センサの設置システムは、態様１から態様３のいずれか一つの振動センサの設置システムにおいて、前記処理装置は、前記機種画像データおよび前記設置位置データを、使用者が選択できるように前記表示器に表示させる。
【００１０】
本発明の態様５に係る振動センサの設置システムは、態様１から態様４のいずれか一つの振動センサの設置システムにおいて、前記処理装置は、前記振動センサの数を選択できるように前記表示器に表示させる。
（【００１１】以降は省略されています）
