公開番号2025104895
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223061
出願日2023-12-28
発明の名称定着装置、及び画像形成装置
出願人富士フイルムビジネスイノベーション株式会社
代理人弁理士法人太陽国際特許事務所
主分類G03G 15/20 20060101AFI20250703BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】定着部材(第二回転体)の内周面の傷が低減される定着装置を提供すること。
【解決手段】第一回転体と、前記第一回転体に接して配設された第二回転体と、前記第二回転体の内周面に配設され、前記第二回転体の内周面から前記第二回転体を前記第一回転体へ押圧する押圧部材と、前記第二回転体の内周面と前記押圧部材との間に介在する摺動部材と、前記第二回転体の内周面と前記摺動部材との間に介在する潤滑剤と、を備え、前記摺動部材は、摺動面が、凹凸を有し、表面粗さRa1が0.20μm以上、且つ、負荷長さ率Rmrが35%以上である、定着装置。
【選択図】なし
特許請求の範囲【請求項１】
第一回転体と、
前記第一回転体に接して配設された第二回転体と、
前記第二回転体の内周面に配設され、前記第二回転体の内周面から前記第二回転体を前記第一回転体へ押圧する押圧部材と、
前記第二回転体の内周面と前記押圧部材との間に介在する摺動部材と、
前記第二回転体の内周面と前記摺動部材との間に介在する潤滑剤と、
を備え、
前記摺動部材は、摺動面が、凹凸を有し、表面粗さＲａ１が０．２０μｍ以上、且つ、負荷長さ率Ｒｍｒが３５％以上である、定着装置。
続きを表示（約 670 文字）【請求項２】
前記表面粗さＲａ１が０．２０μｍ以上５．００μｍ以下である、請求項１に記載の定着装置。
【請求項３】
前記負荷長さ率Ｒｍｒが３６％以上７５％以下である、請求項１に記載の定着装置。
【請求項４】
前記摺動部材が面状発熱体を有する、請求項１に記載の定着装置。
【請求項５】
前記摺動部材は、前記摺動面にガラス層を有する、請求項４に記載の定着装置。
【請求項６】
前記摺動部材の前記摺動面の表面粗さＲａ１が、
前記第二回転体の内周面の表面粗さＲａ２よりも小さい値である、請求項１に記載の定着装置。
【請求項７】
前記摺動部材の前記摺動面の表面粗さＲａ１と、
前記第二回転体の内周面の表面粗さＲａ２との差分（Ｒａ１－Ｒａ２）が０．０５μｍ以上２．００μｍ以下である、請求項６に記載の定着装置。
【請求項８】
前記摺動部材の前記摺動面の硬度Ａが、
前記第二回転体の内周面の硬度Ｂもよりも高い値である、請求項１に記載の定着装置。
【請求項９】
前記摺動部材の前記摺動面の硬度Ａと、
前記第二回転体の内周面の硬度Ｂとの差分（Ａ－Ｂ）が１０以上６００以下である、請求項８に記載の定着装置。
【請求項１０】
潤滑剤の粘度が２０ｍｍ
２
/ｓ以上１０００ｍｍ
２
/ｓ以下である、請求項１に記載の定着装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、定着装置、及び画像形成装置に関するものである。
続きを表示（約 3,700 文字）【背景技術】
【０００２】
例えば、特許文献１には、「表面に凹凸を有し、当接される面との間に潤滑剤を介在させる電子写真装置用摺動部材であって、少なくとも表面の摺動方向の十点平均粗さＲｚが、摺動方向と垂直方向の十点平均粗さ表面粗さＲｚよりも大きいことを特徴とする電子写真装置用摺動部材。」が開示されている。
【０００３】
また、特許文献２には、「回転可能な無端状のベルトと、前記ベルトの内周面に対して相対的に摺動する摺動部材と、前記ベルトを介して前記摺動部材に接触し前記ベルトとの間にニップ部を形成する加圧部材と、前記ベルトの内周面と前記摺動部材との間に介在する潤滑剤と、を備えるベルト装置であって、前記ベルトと前記摺動部材が摺動するそれぞれの摺動面のうち、前記ベルトの摺動面の弾性仕事率が５５％以上で、前記摺動部材の摺動面の表面粗さが前記ベルトの摺動面の表面粗さよりも大きいことを特徴とするベルト装置。」が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－０９１５５７号公報
特開２０２２－１８４４６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来、第一回転体と、前記第一回転体に接して配設された第二回転体と、前記第二回転体の内周面に配設され、前記第二回転体の内周面から前記第二回転体を前記第一回転体へ押圧する押圧部材と、前記第二回転体の内周面と前記押圧部材との間に介在する摺動部材と、前記第二回転体の内周面と前記摺動部材との間に介在する潤滑剤と、を備える定着装置（以下、特定の定着装置とも称する）が知られている。
【０００６】
本発明の課題は、特定の定着装置において摺動部材の前記摺動面粗さＲａ１が０．２０μｍ未満である場合、又は、摺動部材の前記摺動面の負荷長さ率Ｒｍｒが３５％未満である場合に比べ、定着部材（つまり第二回転体）の内周面の傷が低減される定着装置を提供することである。
【課題を解決するための手段】
【０００７】
前記課題を解決するための具体的手段には、下記の態様が含まれる。
＜１＞第一回転体と、
前記第一回転体に接して配設された第二回転体と、
前記第二回転体の内周面に配設され、前記第二回転体の内周面から前記第二回転体を前記第一回転体へ押圧する押圧部材と、
前記第二回転体の内周面と前記押圧部材との間に介在する摺動部材と、
前記第二回転体の内周面と前記摺動部材との間に介在する潤滑剤と、
を備え、
前記摺動部材は、摺動面が、凹凸を有し、表面粗さＲａ１が０．２０μｍ以上、且つ、負荷長さ率Ｒｍｒが３５％以上である、定着装置。
＜２＞前記表面粗さＲａ１が０．２０μｍ以上５．００μｍ以下である、前記＜１＞又前記＜２＞に記載の定着装置。
＜３＞前記負荷長さ率Ｒｍｒが３６％以上７５％以下である、前記＜１＞に記載の定着装置。
＜４＞前記摺動部材が面状発熱体を有する、前記＜１＞～前記＜３＞のいずれか１項に記載の定着装置。
＜５＞前記摺動部材は、前記摺動面にガラス層を有する、前記＜４＞に記載の定着装置。
＜６＞前記摺動部材の前記摺動面の表面粗さＲａ１が、
前記第二回転体の内周面の表面粗さＲａ２よりも小さい値である、前記＜１＞～前記＜５＞のいずれか１項に記載の定着装置。
＜７＞前記摺動部材の前記摺動面の表面粗さＲａ１と、
前記第二回転体の内周面の表面粗さＲａ２との差分（Ｒａ１－Ｒａ２）が０．０５μｍ以上２．００μｍ以下である、前記＜６＞に記載の定着装置。
＜８＞前記摺動部材の前記摺動面の硬度Ａが、
前記第二回転体の内周面の硬度Ｂもよりも高い値である、前記＜１＞～前記＜７＞のいずれか１項に記載の定着装置。
＜９＞前記摺動部材の前記摺動面の硬度Ａと、
前記第二回転体の内周面の硬度Ｂとの差分（Ａ－Ｂ）が１０以上６００以下である、前記＜８＞に記載の定着装置。
＜１０＞潤滑剤の粘度が２０ｍｍ
２
/ｓ以上１０００ｍｍ
２
/ｓ以下である、前記＜１＞～前記＜９＞のいずれか１項に記載の定着装置。
＜１１＞像保持体と、
像保持体表面に潜像を形成する潜像形成装置と、
現像剤を用いて前記潜像をトナー像に現像する現像装置と、
記録媒体に現像された前記トナー像を転写する転写装置と、
前記記録媒体上の前記トナー像を定着する、前記＜１＞～＜１０＞のいずれか１つに記載の定着装置と、
を備える画像形成装置。
【発明の効果】
【０００８】
＜１＞に係る発明によれば、特定の定着装置において、摺動部材の摺動面の表面粗さＲａ１が０．２０μｍ未満である場合、又は、摺動部材の前記摺動面の負荷長さ率Ｒｍｒが３５％未満である場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜２＞に係る発明によれば、特定の定着装置において、表面粗さＲａ１が０．２０μｍ未満又は５．００μｍ超えである場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜３＞に係る発明によれば、特定の定着装置において、負荷長さ率Ｒｍｒが３６％未満又は７５％超えである場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜４＞に係る発明によれば、特定の定着装置において、摺動部材がヒータを有しない加圧部材である場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜５＞に係る発明によれば、特定の定着装置において、摺動部材が、加圧部材側の最表面にガラス層を有しない場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜６＞に係る発明によれば、特定の定着装置において、摺動部材の摺動面の表面粗さＲａ１が、前記第二回転体の内周面の表面粗さＲａ２よりも大きい値である場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜７＞に係る発明によれば、特定の定着装置において、摺動部材の摺動面の表面粗さＲａ１と、第二回転体の内周面の表面粗さＲａ２との差分（Ｒａ１－Ｒａ２）が０．０５μｍ未満又は２．００μｍ超えである場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜８＞に係る発明によれば、特定の定着装置において、摺動部材の摺動面の硬度Ａが、第二回転体の内周面の硬度Ｂもよりも低い値である場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜９＞に係る発明によれば、特定の定着装置において、摺動部材の摺動面の硬度Ａと、第二回転体の内周面の硬度Ｂとの差分（Ａ－Ｂ）が１０未満又は６００超えである場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜１０＞に係る発明によれば、特定の定着装置において、潤滑剤の粘度が２０ｍｍ
２
/ｓ未満又は１０００ｍｍ
２
/ｓ超えである場合に比べ、定着部材の内周面の傷が低減される定着装置が提供される。
＜１１＞に係る発明によれば、摺動部材の前記摺動面粗さＲａ１が０．２０μｍ未満である場合、又は、摺動部材の前記摺動面の負荷長さ率Ｒｍｒが３５％未満である定着装置を備える画像形成装置に比べ、定着部材の内周面の傷が低減される定着装置を備える画像形成装置が提供される。
【図面の簡単な説明】
【０００９】

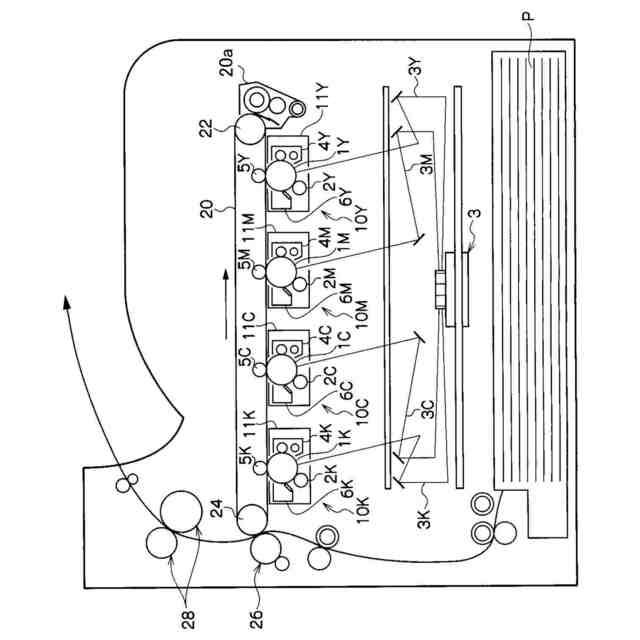

図１は、本実施形態に係る画像形成装置の一例を示す概略図である。
図２は、本実施形態に係る定着装置の一例を示す概略図である。

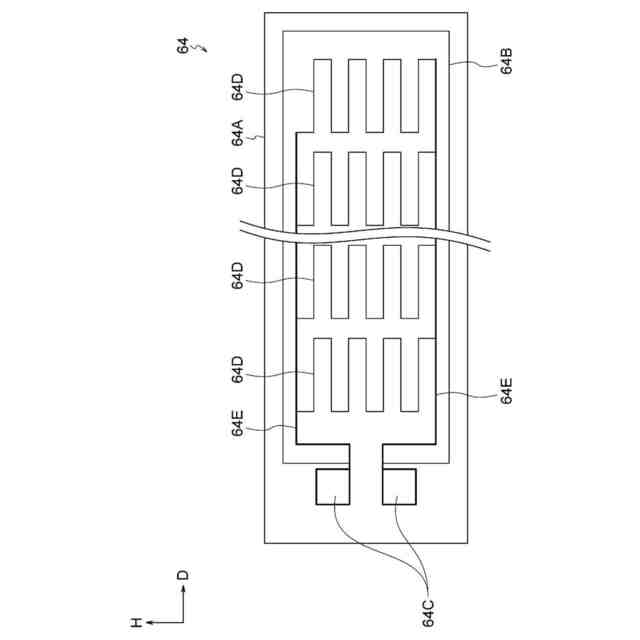

図３は、本実施形態に係る定着装置の面状発熱体６４の一例を示す平面図である。

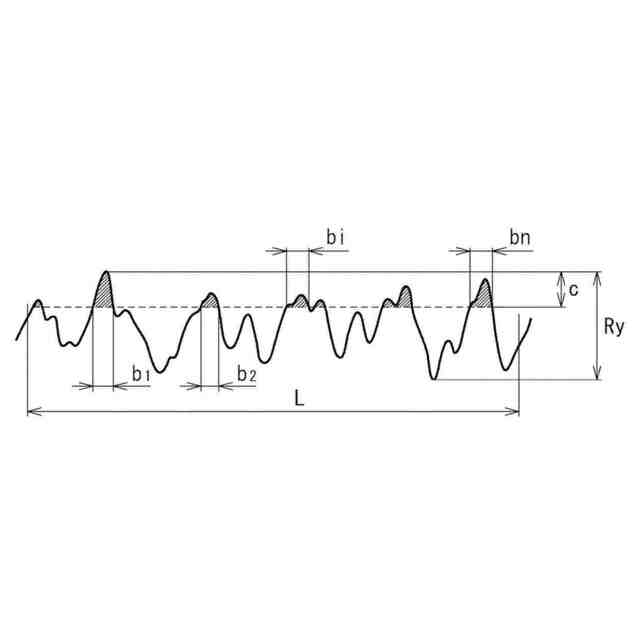

図４は、負荷長さ率Ｒｍｒの求め方に関する概略図である。
【発明を実施するための形態】
【００１０】
以下、本発明の一例である実施形態について説明する。これらの説明および実施例は、実施形態を例示するものであり、発明の範囲を制限するものではない。
本明細書中に段階的に記載されている数値範囲において、一つの数値範囲で記載された上限値又は下限値は、他の段階的な記載の数値範囲の上限値又は下限値に置き換えてもよい。また、本明細書中に記載されている数値範囲において、その数値範囲の上限値又は下限値は、実施例に示されている値に置き換えてもよい。
（【００１１】以降は省略されています）
