特許ウォッチ

公開番号2025104306
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024226142
出願日2024-12-23
発明の名称光学積層体およびこれを含む画像表示装置
出願人東友ファインケム株式会社,DONGWOO FINE-CHEM CO., LTD.
代理人弁理士法人深見特許事務所
主分類G02B 1/14 20150101AFI20250702BHJP(光学)
要約【課題】一定以上の厚さでも硬化収縮によるカールやクラックが少なく発生する光学積層体およびこれを含む画像表示装置を提供する。
【解決手段】ガラス110と、前記ガラス上に形成される第1ハードコート層120aと、前記第1ハードコート層120a上に形成される第2ハードコート層120bとを含み、前記第1ハードコート層120aは、エポキシアクリル樹脂およびエポキシシランカップリング剤を含む第1ハードコート組成物で形成され、前記第2ハードコート層120bは、透光性樹脂を含む第2ハードコート組成物で形成されるものである、光学積層体100およびこれを含む画像表示装置。
【選択図】図1
特許請求の範囲【請求項１】
ガラスと、
前記ガラス上に形成される第１ハードコート層と、
前記第１ハードコート層上に形成される第２ハードコート層とを含み、
前記第１ハードコート層は、エポキシアクリル樹脂およびエポキシシランカップリング剤を含む第１ハードコート組成物で形成され、
前記第２ハードコート層は、透光性樹脂を含む第２ハードコート組成物で形成されるものである、
光学積層体。
続きを表示（約 890 文字）【請求項２】
前記ガラスの厚さは、１０～１００μｍである、
請求項１に記載の光学積層体。
【請求項３】
前記第１ハードコート層の厚さは、１０～３０μｍである、
請求項１に記載の光学積層体。
【請求項４】
前記第２ハードコート層の厚さは、３～２０μｍである、
請求項１に記載の光学積層体。
【請求項５】
前記第１ハードコート組成物および第２ハードコート組成物のいずれか１つ以上のハードコート組成物は、添加剤をさらに含む、
請求項１に記載の光学積層体。
【請求項６】
前記添加剤は、シリコーン系レベリング剤、紫外線安定剤および熱安定剤からなる群より選択される１種以上を含む、請求項５に記載の光学積層体。
【請求項７】
前記第１ハードコート組成物および第２ハードコート組成物のいずれか１つ以上のハードコート組成物は、開始剤および溶剤をさらに含む、
請求項１に記載の光学積層体。
【請求項８】
前記第１ハードコート組成物は、組成物の総重量に対して、
２０～８０重量部のエポキシアクリル樹脂；１～３０重量部のエポキシシランカップリング剤；０．１～１０重量部の開始剤；および５０～９８重量部の溶剤を含む、
請求項７に記載の光学積層体。
【請求項９】
前記第２ハードコート組成物は、組成物の総重量に対して、
１～８０重量部の透光性樹脂；０．１～１０重量部の開始剤；および５０～９８重量部の溶剤を含む、
請求項７に記載の光学積層体。
【請求項１０】
前記エポキシシランカップリング剤は、３－グリシドキシプロピルジメトキシシラン、３－グリシドキシプロピルトリメトキシシラン、８－グリシドキシオクチルトリメトキシシランおよび２－（３，４－エポキシシクロヘキシル）エチルトリメトキシシランから選択される１種以上を含む、
請求項１に記載の光学積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学積層体およびこれを含む画像表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
最近、液晶表示（ｌｉｑｕｉｄｃｒｙｓｔａｌｄｉｓｐｌａｙ：ＬＣＤ）装置または有機発光表示（ｏｒｇａｎｉｃｌｉｇｈｔｅｍｉｔｔｉｎｇｄｉｓｐｌａｙ：ＯＬＥＤ）装置などのような、画像表示装置の薄型化およびフレキシブル化が続いている。前記画像表示装置は、スマートフォン（ｓｍａｒｔｐｈｏｎｅ）、タブレット（ｔａｂｌｅｔ）ＰＣのみならず、各種ウェアラブル機器（ｗｅａｒａｂｌｅｄｅｖｉｃｅ）に至るまで携帯性を特徴とする各種スマート機器（ｓｍａｒｔｄｅｖｉｃｅ）に広く適用されている。このようなフレキシブルディスプレイには、高透明性、硬度および反り特性などの物性を有するガラス基材層を必要とする。
【０００３】
一方、フレキシブルディスプレイ用カバーウィンドウの場合、頻繁なフォールディング時または限界以上の衝撃が加えられた場合、カバーガラスの割れ問題が頻繁に発生しうる。また、カバーガラスの破壊を防止するために厚い保護コーティングを形成する方法が提示されているが、硬度の高いアクリルオリゴマーを厚くコーティングする場合、硬化収縮によってカールが激しく発生するという短所がある。
【０００４】
大韓民国登録特許公報第１０－２３３６５９２号は、フレキシブルカバーウィンドウコーティング用樹脂組成物および前記フレキシブルカバーウィンドウの一面または両面にフレキシブルカバーウィンドウコーティング用樹脂組成物による樹脂層が形成されていることを特徴とするフレキシブルカバーウィンドウを提供する。
【０００５】
しかし、前記フレキシブルカバーウィンドウは、アクリルオリゴマーでの厚膜形成時にカールが発生したり、クラックが発生するという短所がある。
【０００６】
したがって、アクリルオリゴマーを用いて厚くコーティングする場合にも、硬化収縮によるカールやクラックが少なく発生する光学積層体に対する開発が必要なのが現状である。
【先行技術文献】
【特許文献】
【０００７】
大韓民国登録特許公報第１０－２３３６５９２号
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本発明は、上述した問題を解決するために、一定以上の厚さでも硬化収縮によるカールやクラックが少なく発生する光学積層体を提供することを発明の目的とする。
【０００９】
具体的には、本発明は、硬度が高いながらも、密着性、ペン使用性、カール特性、水接触角および耐スクラッチ性に優れた光学積層体およびこれを含む画像表示装置を提供することを一つの目的とする。
【００１０】
しかし、本発明が解決しようとする課題は以上に言及した課題に制限されず、言及されていない他の課題は以下の記載から通常の技術者に明確に理解されるであろう。
【課題を解決するための手段】

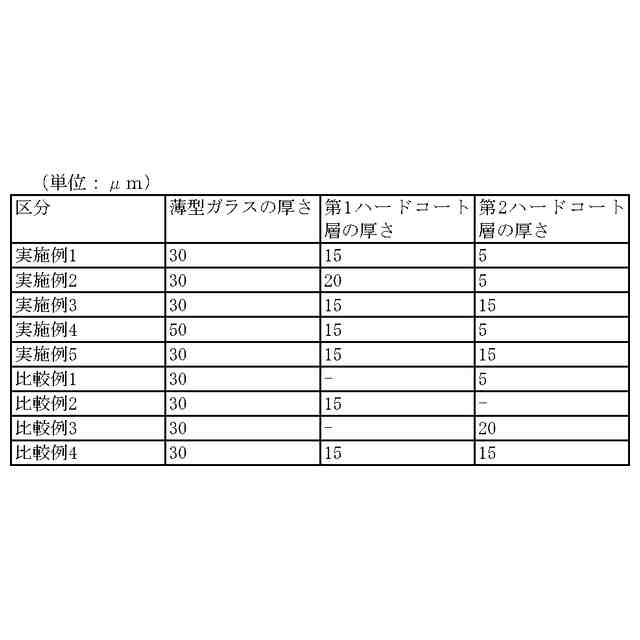

（【００１１】以降は省略されています）

関連特許
