公開番号2025100708
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2025065435,2024137676
出願日2025-04-11,2021-03-09
発明の名称情報処理装置、情報処理方法、サービス提供システム
出願人株式会社東芝,東芝デジタルソリューションズ株式会社
代理人弁理士法人スズエ国際特許事務所
主分類G06N 5/02 20230101AFI20250626BHJP(計算;計数)
要約【課題】本実施形態では、複数のデバイスやサービス(いわゆるモジュール)による連携状態を検出し、検出結果をユーザへ通知し、複数のモジュールの連携状態を分かり易くし、複数のデバイスやサービス活用を容易にし得る情報処理装置、情報処理方法、サービス提供システムを提供する。
【解決手段】実施形態の情報処理装置は、先行要素と後行要素の機能を紐づけて連携させるルールセットを複数管理する。そして複数のルールセットのつながりを検出して表示を可能とし、ルールセットの管理を容易にする。
【選択図】図18A
特許請求の範囲【請求項１】
それぞれが、少なくとも１つのＩＦ－ＴＨＥＮルールを記述したルールセット記述を含む複数個のルールセットを管理する情報処理装置において、
前記ＩＦ－ＴＨＥＮルールのルールセット記述は、先行アクションを行う先行要素の少なくとも先行要素識別情報を含む第１の属性情報と、前記先行アクションに連携して後行アクションを実行する後行要素の後行要素識別情報を含む第２の属性情報とを含み、
ルール管理及び制御部を備え、
前記ルール管理及び制御部は、
前記ルールセットに関する属性情報が、前記ルールセットの有効期限を示す情報を含む場合、表示部に対して、前記ルールセットと前記有効期限を示す情報とを表示させ、
操作入力に応じて前記有効期限の変更処理を可能としている
を備える情報処理装置。
続きを表示（約 850 文字）【請求項２】
前記ルールセット及びその有効期限を示す情報は、サーバからダウンロードされて、ルールの格納部に格納されているものであり、前記有効期限に応じて課金される情報である、請求項１記載の情報処理装置。
【請求項３】
それぞれが、少なくとも１つのＩＦ－ＴＨＥＮルールを記述したルールセット記述を含む複数個のルールセットを管理する情報処理装置の情報処理方法において、
前記ＩＦ－ＴＨＥＮルールのルールセット記述は、先行アクションを行う先行要素の少なくとも先行要素識別情報を含む第１の属性情報と、前記先行アクションに連携して後行アクションを実行する後行要素の後行要素識別情報を含む第２の属性情報とを含み、
ルール管理及び制御部が、
前記ルールセットに関する属性情報が、前記ルールセットの有効期限を示す情報を含む場合、表示部に対して、前記ルールセットと前記有効期限を示す情報とを表示させ、
操作入力に応じて前記有効期限の変更処理を可能としている
を備える情報処理方法。"
【請求項４】
それぞれが、少なくとも１つのＩＦ－ＴＨＥＮルールを記述したルールセット記述を含む複数個のルールセットを管理する情報処理装置を用いたサービス提供システムにおいて、
前記ＩＦ－ＴＨＥＮルールのルールセット記述は、先行アクションを行う先行要素の少なくとも先行要素識別情報を含む第１の属性情報と、前記先行アクションに連携して後行アクションを実行する後行要素の後行要素識別情報を含む第２の属性情報とを含み、
ルール管理及び制御部を備え、
前記ルール管理及び制御部は、
前記ルールセットに関する属性情報が、前記ルールセットの有効期限を示す情報を含む場合、表示部に対して、前記ルールセットと前記有効期限を示す情報とを表示させ、
操作入力に応じて前記有効期限の変更処理を可能としている、
サービス提供システム。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、情報処理装置、情報処理方法、サービス提供システムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
インターネットを経由して実空間上の物体（デバイス）の動作を連携させるＩｏＴ（Internet of Thing）技術が多く提案されている。デバイスを連携させるためのルールに関しては、多くのメーカがそれぞれ独自にルールを決めている。このために、連携可能な個々のデバイスの活用の拡大が停滞している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１７５８７号公報
特開２０２０－０２４７４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
そこで本実施形態では、複数のデバイスやサービス（いわゆるモジュール）による連携状態を分かり易くし、複数のデバイスやサービス活用を容易にするために好都合な情報処理装置、情報処理方法、サービス提供システムを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本実施形態では、それぞれが、少なくとも１つのＩＦ－ＴＨＥＮルールを記述したルールセット記述を含む複数個のルールセットを管理する情報処理装置において、
前記ＩＦ－ＴＨＥＮルールのルールセット記述は、先行アクションを行う先行要素の少なくとも先行要素識別情報を含む第１の属性情報と、前記先行アクションに連携して後行アクションを実行する後行要素の後行要素識別情報を含む第２の属性情報とを含み、
ルール管理及び制御部を備え、
前記ルール管理及び制御部は、
前記ルールセットに関する属性情報が、前記ルールセットの有効期限を示す情報を含む場合、表示部に対して、前記ルールセットと前記有効期限を示す情報とを表示させ、
操作入力に応じて前記有効期限の変更処理を可能としている
を備える情報処理装置が提供される。
【図面の簡単な説明】
【０００６】

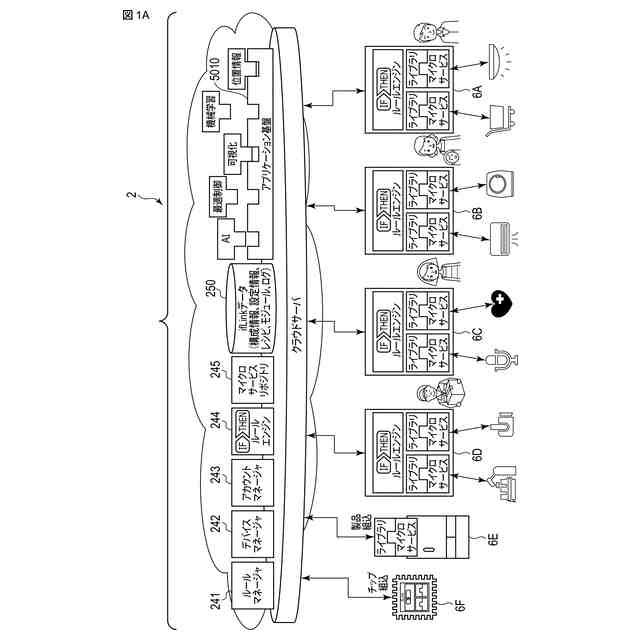

図１Ａは本実施形態に係るシステムの基本概念を示す説明図である。

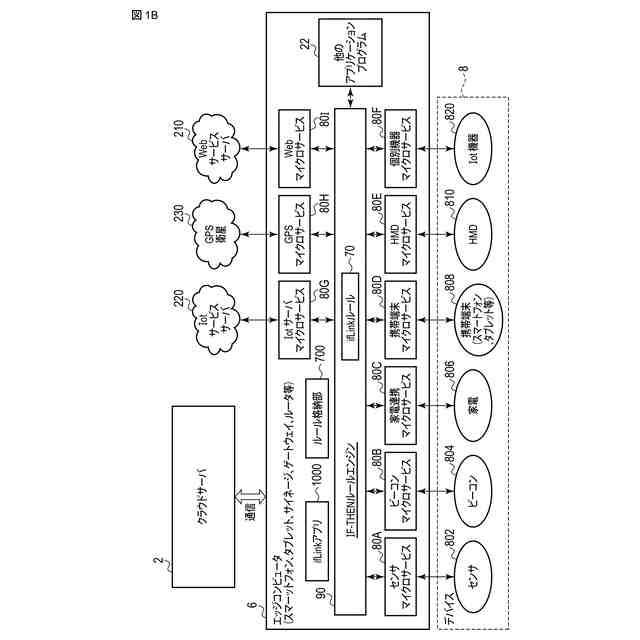

図１Ｂは図１Ａの構成を別の観点から示した説明図である。

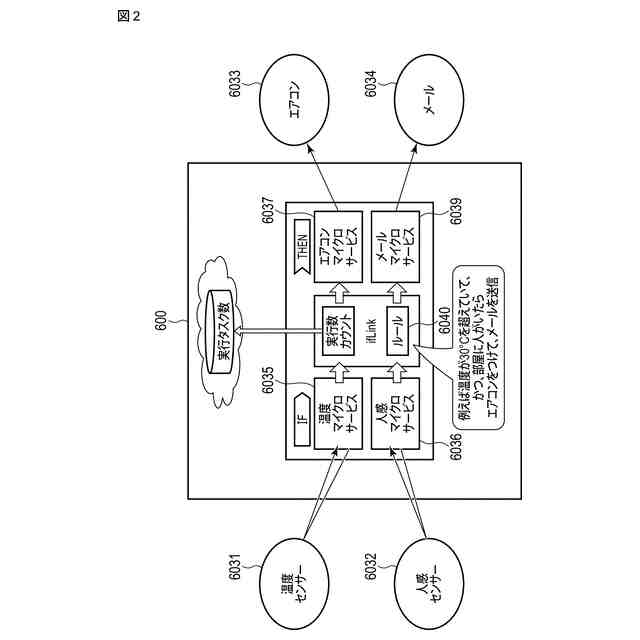

図２はエッジコンピュータにおいて、IFデバイスとTHENデバイスとを連携させる機能の一例を示す説明図である。

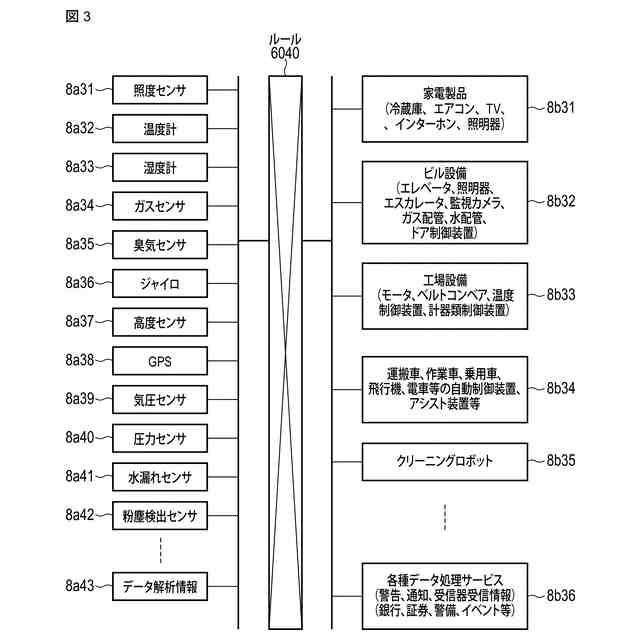

図３はIFデバイスとTHENデバイスの各種と、これらを連携させるIF-THENルールとの関係を概略的に示す説明図である。

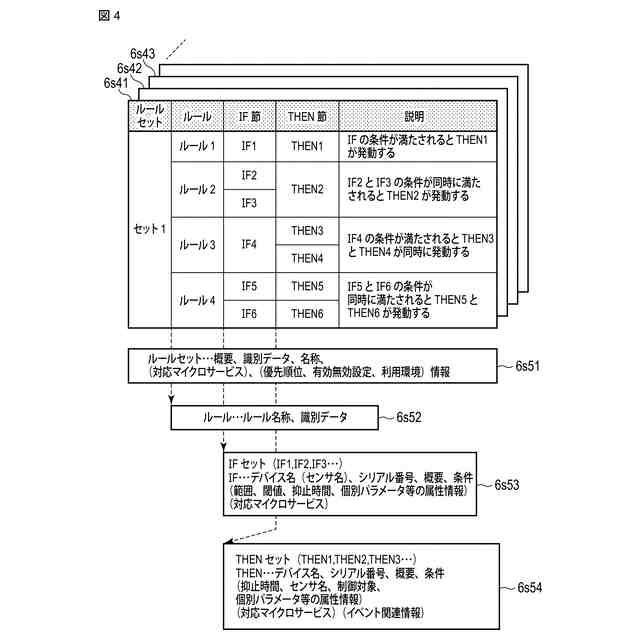

図４はIF-THENルールのルールセットの構成例を示す説明図である。

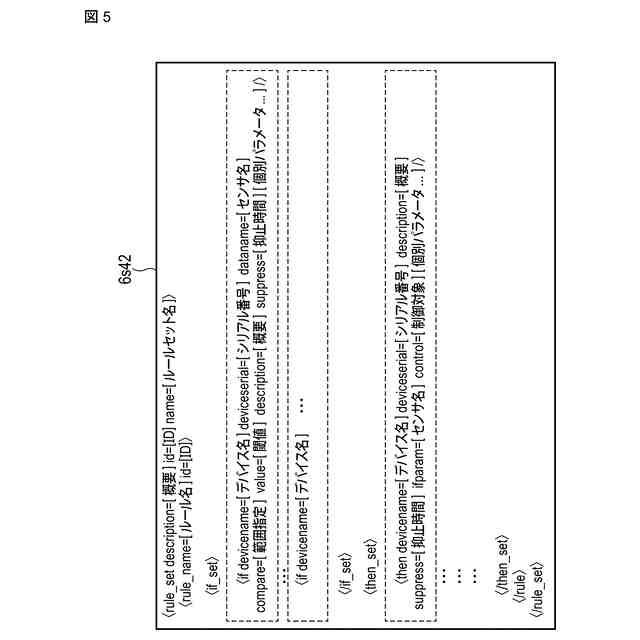

図５はIF-THENエンジンが読み取り可能なIF-THENルールの記述例を示す説明図である。
図６はアンドロイド（登録商標）ベースのスマートフォン（エッジコンピュータの一例）で使用されるプログラム構成例を示す説明図である。

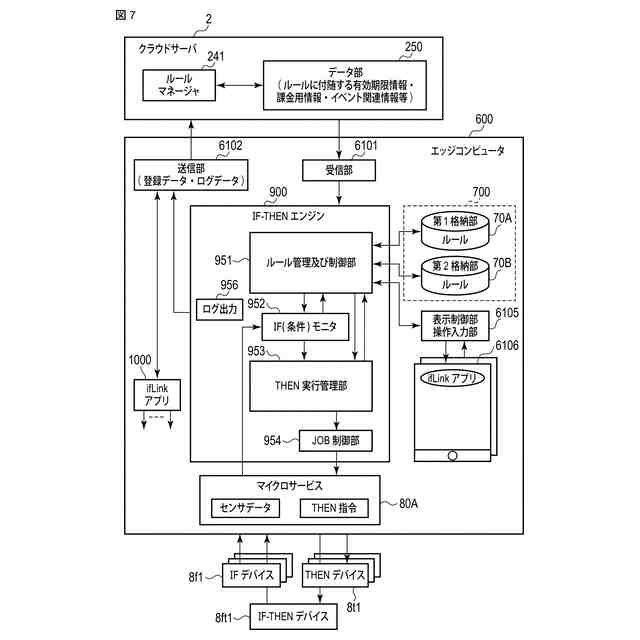

図７はIF-THENルールを扱うエッジコンピュータ内の概略構成とこのエッジコンピュータ、クラウドサーバ、IFデバイス及びTHENデバイスとの関連を示す図である。
図８はIF-THENエンジン内のさらなる各種機能の一覧を示す説明図である。
図９ＡはIF-THENルールの1例をロジック的に示す図である。
図９ＢはIF-THENルールの他の例をロジック的に示す図である。
図９ＣはIF-THENルールのさらに他の例をロジック的に示す図である。
図９ＤはIF-THENルールのまた他の例をロジック的に示す図である。
図１０ＡはIF-THENルールのさらにまた他の例をロジック的に示す図である。
図１０ＢはIF-THENルールのまた他の例をロジック的に示す図である。
図１１はIF-THENルールのまた他の例をロジック的に示す図である。
図１２はルールセットの競合を検出する方法の例を示すフローチャートである。
図１３はルールセットの競合を可視化し、その競合調整を説明する表示部の例を示す図である。
図１４はルールセットの競合を可視化し、その競合調整方法を示し、図１３の続きを説明する表示部の例を示す図である。
図１５Ａはルールセットの競合を可視化し、その競合調整方法を説明する表示部の例を示す図である。
図１５Ｂは図１５Ａの競合が生じた場合に、ルールセットの調整例を示す説明図である。
図１６は複数のIF-THENルールの有効期限の調整を行うときの表示例を示す説明図である。
図１７は複数のルールセットの個別停止、全停止を行うときの表示部の表示例を示す説明図である。

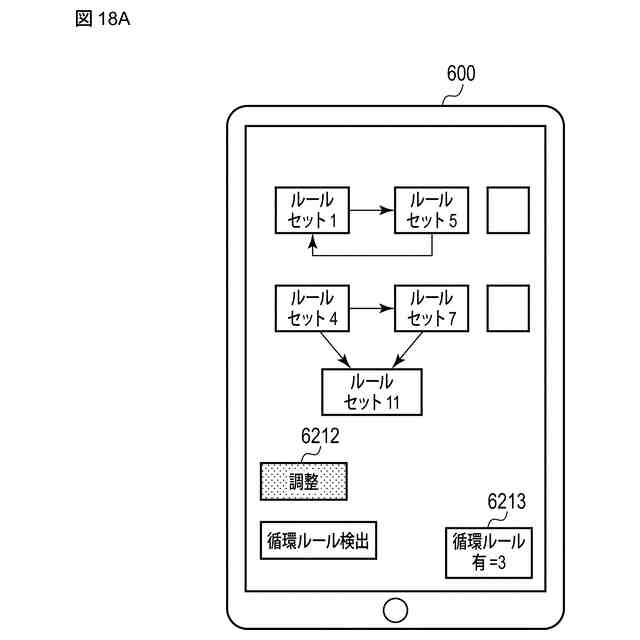

図１８Ａは複数のルールセットの循環型を検出した場合の表示例を示す説明図である。
図１８Ｂは複数のルールセットの直列型を検出した場合の表示例を示す説明図である。
図１９は循環型を形成するルールセットを検出するための例を示すフローチャートである。
【発明を実施するための形態】
【０００７】
図1Ａ、図１Ｂを用いて本実施形態のシステムの基本概念を説明する。図１Ａと図１Ｂは、クラウドサーバ２とエッジコンピュータ６００の関係を示している。図１Ａは、クラウドサーバ２内部を具体的に示している。図１Ｂは、１つのエッジコンピュータ６００を代表してその内部を具体的に示している。
クラウドサーバ２内部、エッジコンピュータ６００内部は、物理的には制御デバイス、メモリ、これらの接続バスなどで構成されるが、説明を容易にするために機能ブロックを示している。クラウドサーバ２とエッジコンピュータ６００とは、ネットワーク（図示せず）を介して互いに通信可能な構成となっている。
【０００８】
＜クラウドサーバ・・・図１Ａ＞
図１Ａは、クラウドサーバ２内の各種機能を簡略化して示し、各エッジコンピュータとの関係を示している。クラウドサーバ２は、ifLink（登録商標）プラットフォームとも称される。
【０００９】
エッジコンピュータ６００（６Ａ－６Ｆ）の設置場所は、トラック、列車、船舶、航空機などの輸送装置、また、病院、工場、アパートメント、個人住宅、等が含まれる。その他、各種の施設として、農業施設、漁業施設、林業施設、学校、公園、なども含まれる。
【００１０】
エッジコンピュータ６００（６Ａ－６Ｆ）としては、例えば、ルータタイプ、スマホタイプ、パーソナルコンピュータタイプ、製品組み込みタイプ、ＩＣチップ組み込みタイプ、が存在する。車両、航空機、携帯デバイスでは、IC組み込みタイプが好ましい。またマイクロサービスにおける各種デバイスやサービスと、エッジコンピュータとのインターフェースとしては、Windows（登録商標）、Linux(登録商標)、Android（登録商標）、iOS、などが採用される。
（【００１１】以降は省略されています）
