公開番号2025099882
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216860
出願日2023-12-22
発明の名称RAID保守システム
出願人株式会社東芝
代理人弁理士法人iX
主分類G06F 3/06 20060101AFI20250626BHJP(計算;計数)
要約【課題】異常のある産業用コンピュータをその設置場所で起動して、各種ログを収集できるRAID保守システムを提供する。
【解決手段】実施形態は、情報処理装置と、保守端末と、を備える。情報処理装置は、RAID記憶装置と、RAIDコントローラボードと、メインボードと、電源装置と、を有する。RAIDコントローラ上のメモリには、RAIDコントローラのための同一の複数のファームウェアが複数の記憶領域に格納される。保守端末は、前記情報処理装置の不具合時に前記メモリのいずれかの記憶領域に保守用プログラムを書き込む。保守端末は、保守用プログラムを用いて、前記RAIDコントローラを起動する。起動したRAIDコントローラは、RAIDのログ情報、OSのログ情報の読み出しを可能にする。
【選択図】図1
特許請求の範囲【請求項1】
複数の記憶装置を含むRAID記憶装置と、
前記RAID記憶装置を制御するRAIDコントローラと、前記RAIDコントローラを起動し、前記RAID記憶装置の構成情報を設定して記憶し、前記RAIDコントローラに関する第1ログ情報を記憶する同一の複数のファームウェアプログラムをそれぞれ格納する複数の記憶領域を有する不揮発性メモリと、を含むRAIDコントローラボードと、
前記RAIDコントローラボードと接続されたメインボードと、
前記RAID記憶装置、前記RAIDコントローラボードおよび前記メインボードに電力を供給する電源装置と、
を有する情報処理装置と、
前記情報処理装置の不具合時に、前記RAIDコントローラボードに接続して、前記複数の記憶領域のいずれか1つの記憶領域に、前記RAIDコントローラを起動する保守用プログラムを書き込むことができる保守端末と、
を備え、
前記RAIDコントローラは、前記保守用プログラムによる起動後に、前記保守用プログラムにしたがって、前記RAID記憶装置を実装し、前記RAID記憶装置に論理ドライブを実装し、前記第1ログの読み出しを可能とし、前記論理ドライブに格納された前記情報処理装置のOSに関する第2ログ情報を読み出し可能とするRAID保守システム。
続きを表示(約 520 文字)【請求項2】
前記情報処理装置のRASに関する第3ログ情報を有するRAS基板をさらに備え、
前記RAIDコントローラは、前記保守用プログラムによる起動後に、前記保守用プログラムにしたがって、前記RAS基板との接続機能を実装し、前記RAS基板に格納された前記情報処理装置のRASに関する第3ログ情報を読み出し可能とする請求項1記載のRAID保守システム。
【請求項3】
前記RAIDコントローラは、前記保守端末の要求に応じて、前記第1ログ情報、前記第2ログ情報および前記第3ログ情報を前記保守端末に送信する請求項2記載のRAID保守システム。
【請求項4】
前記情報処理装置の不具合時に、前記電源装置は、前記RAID記憶装置、前記RAIDコントローラボードおよび前記RAS基板に、これらの動作のためのスタンバイ電力を供給する請求項2または3に記載のRAID保守システム。
【請求項5】
前記保守用プログラムは、前記情報処理装置の不具合時には、前記構成情報にもとづいて、複数の記憶装置のうち、あらかじめ設定された台数の記憶装置を動作可能とする請求項1記載のRAID保守システム。

発明の詳細な説明【技術分野】
【0001】
実施形態は、RAID保守システムに関する。
続きを表示(約 1,800 文字)【背景技術】
【0002】
高信頼性、長期稼働、長期保守に対応する産業用コンピュータがある。近年、産業用コンピュータにおいても、Windows(登録商標)やLinux(登録商標)といった通常のOSを動作させている。これらのOSは、産業用コンピュータの動作中のイベントや異常をログとして保存する機能を有している。
【0003】
産業用コンピュータの高信頼性、高可用性を担保する要素として、RAID(Redundant Array of Independent Disks)がある。RAIDは、HDDやSSD等の複数の物理ドライブを1つの論理ドライブとする技術である。RAIDを実現するための専用ボードとしてRAIDコントローラボードがある。
【0004】
また、デバイスの可用性を向上させるRAS(Reliability、Availability、Serviceability)機能がある。RASは、装置内の電圧情報や温度情報、デバイス情報などの故障診断に関する情報を収集し、故障診断情報を通知することができる。このようなRASを備えた産業用コンピュータも普及している。
【0005】
このような産業用コンピュータであっても、ハードウェア、ソフトウェア等、様々な故障要因で異常状態となる可能性を有している。そういった異常状態を正常に戻すため、保守の現場では産業用コンピュータの異常状態の要因を特定するために、OSのログ、RAIDコントローラのログ、RASのログを解析する必要がある。
【0006】
異常要因によっては、産業用コンピュータそのものが正しく起動できないことがある。そういった場合、保守作業では、その場でログの確認ができず、本体を保守や開発現場に持ち帰り、持ち帰った先で何とか起動させてログを確認するなど、解決に時間を要することが多い。
【先行技術文献】
【特許文献】
【0007】
特開2006-031312号公報
【発明の概要】
【発明が解決しようとする課題】
【0008】
本発明の実施形態は、異常のある産業用コンピュータをその設置場所で起動して、各種ログを収集できるRAID保守システムを提供することを目的とする。
【課題を解決するための手段】
【0009】
実施形態によれば、RAID保守システムは、複数の記憶装置を含むRAID記憶装置と、前記RAID記憶装置を制御するRAIDコントローラと、前記RAIDコントローラを起動し、前記RAID記憶装置の構成情報を設定して記憶し、前記RAIDコントローラに関する第1ログ情報を記憶する同一の複数のファームウェアプログラムをそれぞれ格納する複数の記憶領域を有する不揮発性メモリと、を含むRAIDコントローラボードと、前記RAIDコントローラボードと接続されたメインボードと、前記RAID記憶装置、前記RAIDコントローラボードおよび前記メインボードに電力を供給する電源装置と、を有する情報処理装置と、前記情報処理装置の不具合時に、前記RAIDコントローラボードに接続して、前記複数の記憶領域のいずれか1つの記憶領域に、前記RAIDコントローラを起動する保守用プログラムを書き込むことができる保守端末と、を備える。前記RAIDコントローラは、前記保守用プログラムによる起動後に、前記保守用プログラムにしたがって、前記RAID記憶装置を実装し、前記RAID記憶装置に論理ドライブを実装し、前記第1ログの読み出しを可能とし、前記論理ドライブに格納された前記情報処理装置のOSに関する第2ログ情報を読み出し可能とする。
【図面の簡単な説明】
【0010】

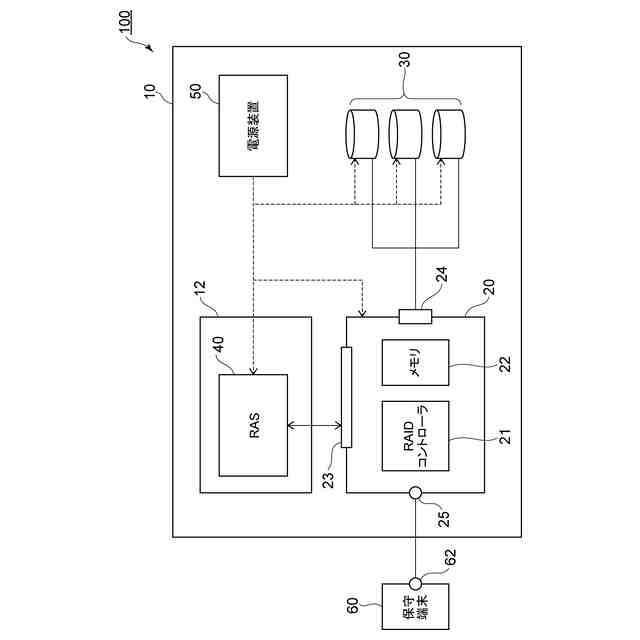

実施形態に係るRAID保守システムを例示するブロック図である。

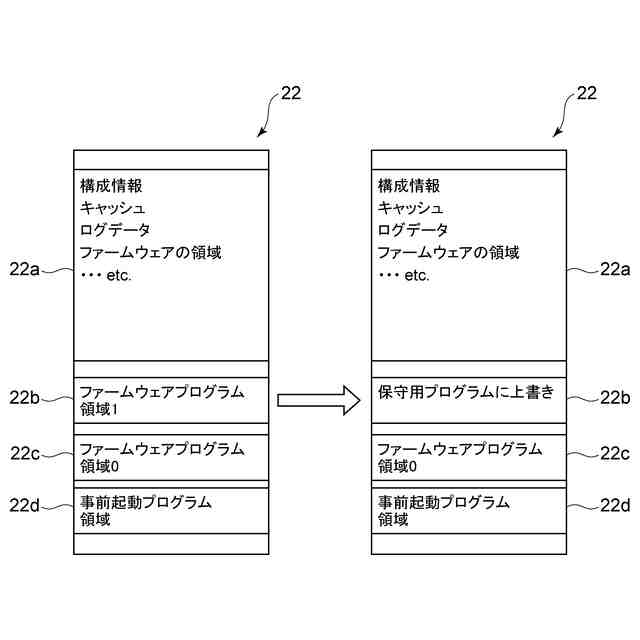

RAID保守システムを構成する情報処理装置の一部であるRAIDコントローラボード上の不揮発性メモリの記憶領域を例示するための模式図である。

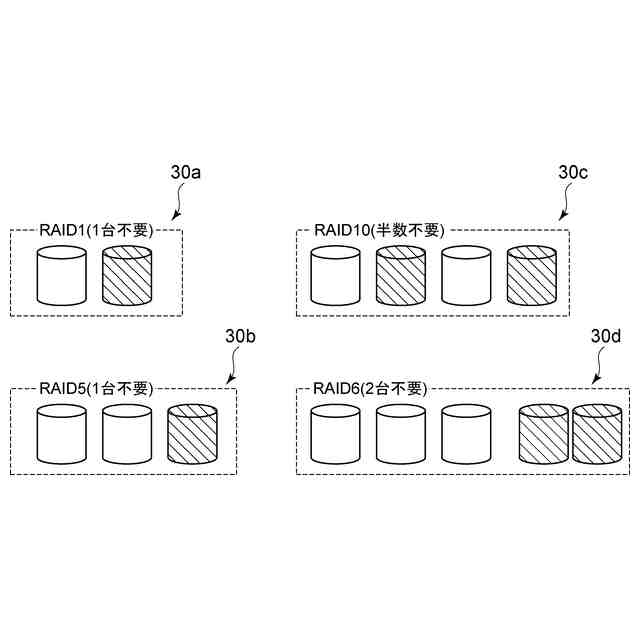

RAID保守システムを構成する情報処理装置の一部であるRAID記憶装置の構成例を示す模式図である。

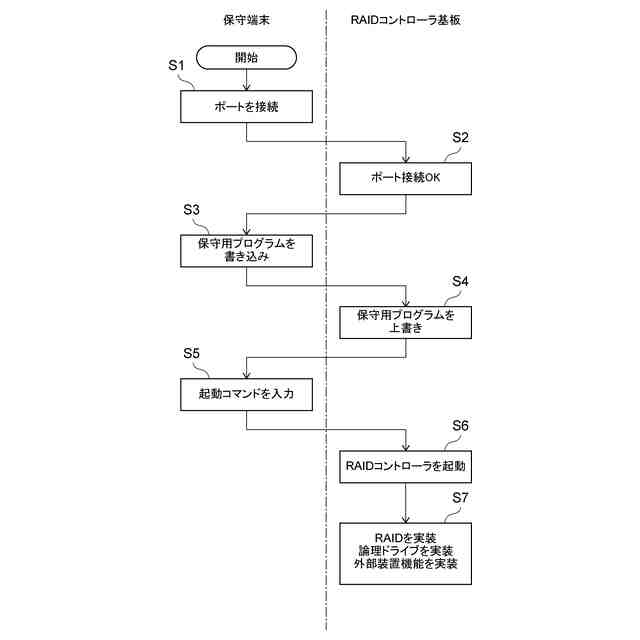

実施形態に係るRAID保守システムの動作を説明するためのフローチャートの例である。

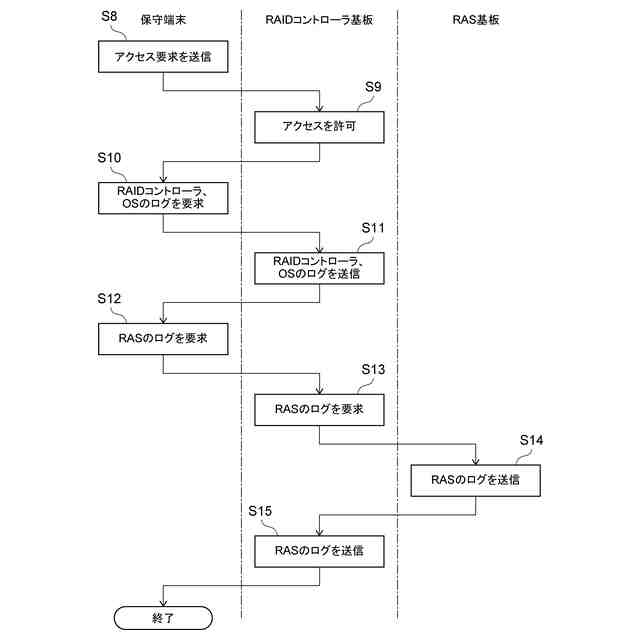

実施形態に係るRAID保守システムの動作を説明するためのフローチャートの例である。
【発明を実施するための形態】
(【0011】以降は省略されています)
