公開番号2025098132
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2025048507,2022513555
出願日2025-03-24,2020-09-08
発明の名称レンズ駆動装置、カメラモジュール及び光学機器
出願人エルジーイノテックカンパニーリミテッド
代理人個人,個人,個人,個人,個人,個人,個人
主分類G02B 7/04 20210101AFI20250624BHJP(光学)
要約【課題】オートフォーカスの性能向上のため、ボビンに配置されるセンシングマグネットの特性変化を防止する。

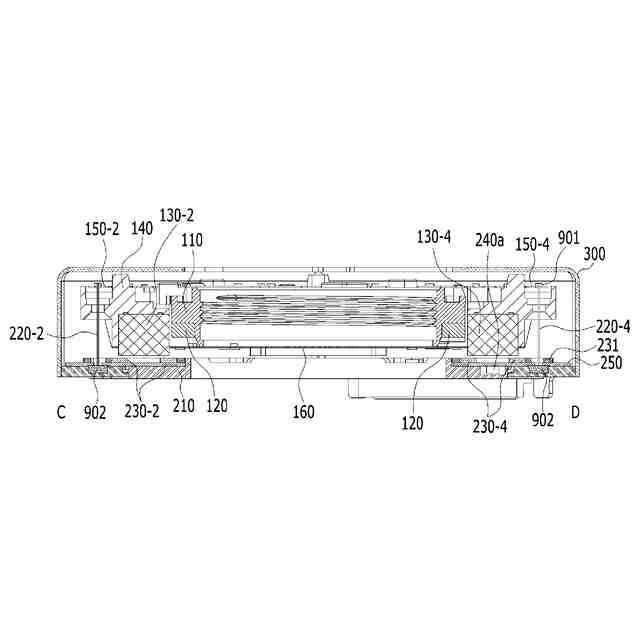

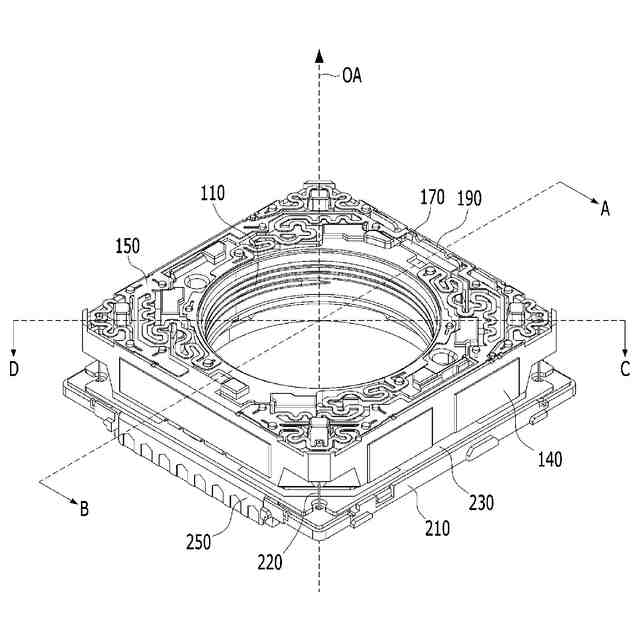

【解決手段】レンズ駆動装置100は、べース;前記べースと離隔するハウジング140;前記ハウジング内に配置されるボビン110;前記ハウジングに配置される第1マグネット130;前記ボビンに配置されて、前記第1マグネットと対向する第1コイル120;前記ハウジングと前記ボビンを連結する上部弾性部材150;前記第1基板と前記上部弾性部材を連結する側部弾性部材;前記ボビンに配置される第2マグネット180;及び前記第2マグネットを感知するセンサー170を含み、前記ボビンは、前記第2マグネットが配置される溝を含む。

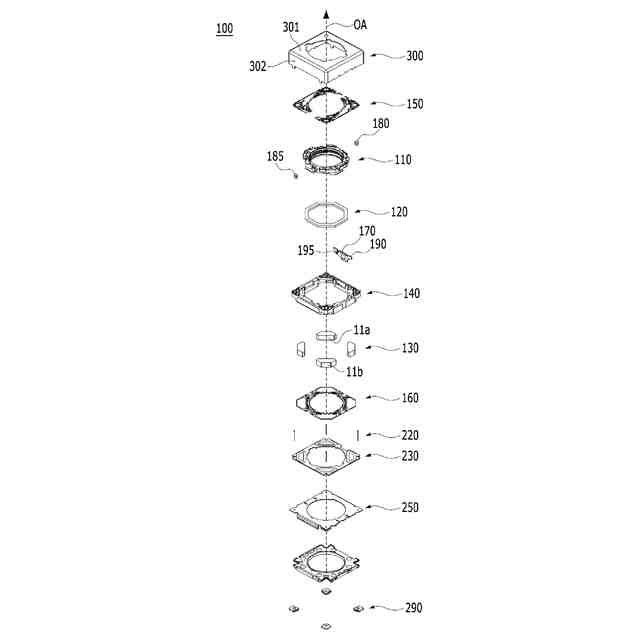

【選択図】図1
特許請求の範囲【請求項１】
べースと；
前記べースと離隔するハウジングと；
前記ハウジング内に配置されるボビンと；
前記ハウジングに配置される第１マグネットと；
前記ボビンに配置されて、前記第１マグネットと対向する第１コイルと；
前記べースと前記ハウジングとの間に配置されて、前記第１マグネットと対向する第２
コイルを含む第１基板と；
前記ハウジングと前記ボビンを連結する上部弾性部材と；
前記第１基板と前記上部弾性部材を連結する側部弾性部材と；
前記ボビンに配置される第２マグネットと；
前記第２マグネットを感知するセンサーと；を含み、

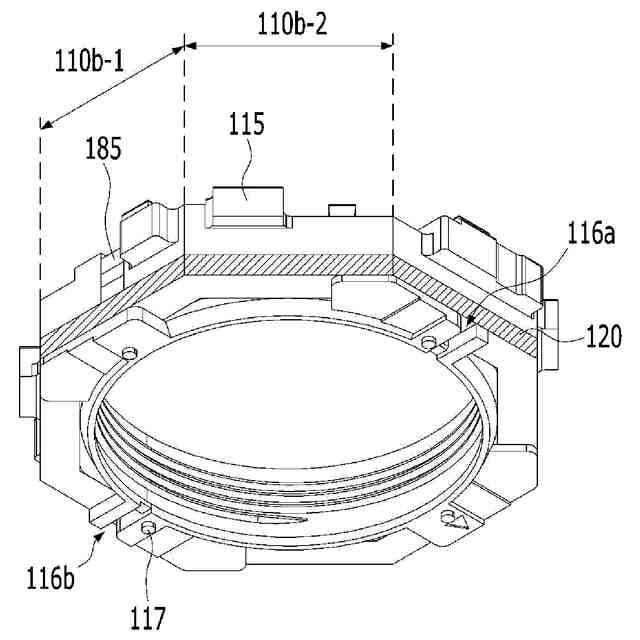

前記ボビンは、前記第２マグネットが配置される溝（ｒｅｃｅｓｓ）を含み、
前記上部弾性部材は、前記ボビンと結合される内側部と、前記ハウジングと結合される
外側部と、前記内側部と前記外側部を連結する連結部と、を含み、
前記内側部は、前記第２マグネットと光軸方向にオーバーラップされる第１領域を含む
、レンズ駆動装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１領域は、前記内側部の一側終端を含む領域である、請求項１に記載のレンズ駆
動装置。
【請求項３】
前記第１領域は、前記第２マグネットの上面の少なくとも９０％と光軸方向にオーバー
ラップされる、請求項１に記載のレンズ駆動装置。
【請求項４】
前記第１領域に溝が形成されて、前記溝は、前記光軸方向に前記第２マグネットとオー
バーラップされる、請求項１に記載のレンズ駆動装置。
【請求項５】
前記べースと結合されるカバーを含み、
前記カバーは、前記ボビンの前記溝全体と前記光軸方向にオーバーラップされる、請求
項１に記載のレンズ駆動装置。
【請求項６】
前記第１領域は、前記第２マグネットの上面全体とオーバーラップされる、請求項１に
記載のレンズ駆動装置。
【請求項７】
前記内側部は、前記ボビンと結合されるホールを含み、
前記第１領域は、前記ホールの一側に配置されて、
前記第１領域は、前記ホールから最も遠く配置された終端を含み
前記第１領域の前記終端は、前記連結部よりも前記ホールに隣接した、請求項１に記載
のレンズ駆動装置。
【請求項８】
前記第１領域の前記終端は、前記ホールよりも前記連結部と遠くある、請求項７に記載
のレンズ駆動装置。
【請求項９】
前記第１領域の前記終端は、前記連結部と接しない、請求項７に記載のレンズ駆動装置
。
【請求項１０】
ボビンと；
前記ボビンに配置される第１コイルと；
前記第１コイルと対向する第１マグネットと；
前記ボビンに連結される上部弾性部材と；
前記ボビンに配置される第２マグネットと；
前記第２マグネットを感知するセンサーと；を含み、
前記ボビンは、前記第２マグネットが配置される溝を含み、
前記ボビンは、前記ボビンの前記溝によって前記第２マグネットの上面と対応する部分
がオープンされて、
前記上部弾性部材は、前記ボビンと結合される内側部と、前記内側部の外側に配置され
る外側部と、前記内側部と前記外側部を連結する連結部と、前記内側部から延びて上から
見た時前記第２マグネットの前記上面を遮る第１領域と；を含む、レンズ駆動装置。

発明の詳細な説明【技術分野】
【０００１】
本実施例は、レンズ駆動装置、カメラモジュール及び光学機器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
超小型、低電力消耗のためのカメラモジュールは、従来の一般的なカメラモジュールに
用いられたボイスコイルモータ（ＶＣＭ：ＶｏｉｃｅＣｏｉｌＭｏｔｏｒ）の技術を
適用することが困難で、これと関連して研究が活発に進められて来た。
【０００３】
スマートフォン及びカメラが装着された携帯電話のような電子製品の需要及び生産が増
加している。携帯電話用カメラは、高画素化及び小型化の傾向にあり、それに伴ってアク
チュエータも小型化、大口径化、マルチ機能化されている。高画素化の携帯電話用カメラ
を実現するために、携帯電話用カメラの性能向上及びオートフォーカシング、シャッター
の揺れ改善、及びズーム（Ｚｏｏｍ）機能などの追加的な機能が求められる。
【０００４】
さらに、従来のカメラ装置では、レンズをボビンに固定するための接着剤を硬化する過
程で照射するＵＶビームによる発熱によってオートフォーカスフィードバックのためのセ
ンシングマグネットの特性変化が起きる間題がある。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の第１実施例は、べースの逃避部の周囲に形成された接着部材排出溝及段差部に
よって接着部材が回路基板の上面に溢れて回路基板のホールの上部に流入するのを抑制し
たり遮断することによって、支持部材の断線を防止できるレンズ駆動装置、及びこれを含
むカメラモジュール及び光学機器を提供する。
【０００６】
本発明の第２実施例は、ボビンに配置されるセンシングマグネットの特性変化を防止す
る構造を有するカメラ装置を提供する。
【０００７】
本発明の第３実施例は、ＯＩＳ可動部とカバー部材との間の衝突による衝撃を吸収でき
て、これによってＯＩＳ可動部が受ける衝撃量を減少させることができて、ＯＩＳ可動部
及びカバー部材の損傷を防止できるレンズ駆動装置、及びこれを含むカメラモジュール及
び光学機器を提供する。
【課題を解決するための手段】
【０００８】
本発明の第１実施例に係るレンズ駆動装置は、ハウジング；前記ハウジング内に配置さ
れるボビン；前記ボビンに配置される第１コイル；前記ハウジングに配置されて、前記第
１コイルに対応するマグネット；前記ボビンの上部と前記ハウジングの上部に結合される
上部弾性部材；前記ハウジングの下に配置されて、光軸方向に前記マグネットに対応する
第２コイル；前記第２コイルの下に配置されて、ホールを含む回路基板；前記回路基板の
下に配置されて、前記回路基板の下面の第１領域を露出する逃避部を含むべース；前記回
路基板の前記ホールを通過して、一端が前記回路基板の下面の前記第１領域と結合されて
、他端が前記上部弾性部材と結合される支持部材；及び前記回路基板の前記下面の前記第
１領域に配置される接着部材；を含み、前記べースは、前記逃避部の周囲の前記べースの
上面に形成される第１溝を含み、前記べースの前記第１溝は、前記べースの外側面に開放
される。
【０００９】
前記支持部材は、前記ハウジングのコーナーに配置されて、前記逃避部は、前記ハウジ
ングの前記コーナーに対応する前記べースのコーナーに形成されることができる。
【００１０】
前記第１溝は、前記べースの前記上面と段差を有する底面；前記底面の一側に接する第
１側壁；及び前記底面の他側に接する第２側壁を含むことができる。
（【００１１】以降は省略されています）
