公開番号2025097731
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023214086
出願日2023-12-19
発明の名称端末装置のためのコンピュータプログラム、端末装置、及び、端末装置を制御するための方法
出願人ブラザー工業株式会社
代理人弁理士法人快友国際特許事務所
主分類G06F 3/12 20060101AFI20250624BHJP(計算;計数)
要約【課題】コンピュータプログラムのバージョンアップをユーザに促すための第1の通知画面を適切なタイミングで表示することができる技術を提供する。
【解決手段】端末装置は、対象装置に関連する第1のサービスを提供する第1のサービス提供サーバと、が連携することによって実現される第1の機能を利用するための第1の操作を受け付ける場合に、端末装置のためのコンピュータプログラムが第1のバージョン以上であるのか否かを判断し、コンピュータプログラムが第1のバージョン以上でないと判断する場合に、コンピュータプログラムのバージョンアップをユーザに促すための第1の通知画面を表示する。端末装置は、第1の通知画面において、コンピュータプログラムのバージョンアップを実行するための操作を受け付けない場合に、ユーザが端末装置を介して第1の機能を利用することを制限する。
【選択図】図4
特許請求の範囲【請求項１】
端末装置のためのコンピュータプログラムであって、
前記端末装置のコンピュータを、
前記端末装置とは異なる対象装置と、前記対象装置に関連する第１のサービスを提供する第１のサービス提供サーバと、が連携することによって実現される第１の機能を利用するための第１の操作が受け付けられる場合に、前記コンピュータプログラムが第１のバージョン以上であるのか否かを判断する第１の判断部と、
前記コンピュータプログラムが前記第１のバージョン以上でないと判断される場合に、前記コンピュータプログラムのバージョンアップをユーザに促すための第１の通知画面を前記端末装置の表示部に表示させる第１の表示制御部と、
前記第１の通知画面において、前記コンピュータプログラムのバージョンアップを実行するための操作が受け付けられない場合に、前記ユーザが前記端末装置を介して前記第１の機能を利用することを制限する第１の制限部と、
として機能させる、コンピュータプログラム。
続きを表示（約 2,500 文字）【請求項２】
前記コンピュータプログラムは、前記コンピュータを、さらに、
前記対象装置と、前記対象装置に関連する第２のサービスを提供する第２のサービス提供サーバと、が連携することによって実現される第２の機能を利用するための第２の操作が受け付けられる場合に、前記コンピュータプログラムが第２のバージョン以上であるのか否かを判断する第２の判断部と、
前記コンピュータプログラムが前記第２のバージョン以上でないと判断される場合に、前記コンピュータプログラムのバージョンアップを前記ユーザに促すための第２の通知画面を前記表示部に表示させる第２の表示制御部と、
前記第２の通知画面において、前記コンピュータプログラムのバージョンアップを実行するための操作が受け付けられない場合に、前記ユーザが前記端末装置を介して前記第２の機能を利用することを制限する第２の制限部と、
として機能させる、請求項１に記載のコンピュータプログラム。
【請求項３】
前記第１の操作は、前記第１のサービスに加入するための操作である、請求項１に記載のコンピュータプログラム。
【請求項４】
前記第１の操作は、前記第１のサービスに関する設定を変更するための操作である、請求項１に記載のコンピュータプログラム。
【請求項５】
前記コンピュータプログラムは、前記コンピュータを、さらに、
前記第１の操作が受け付けられる場合に、情報要求を管理サーバに送信する情報要求送信部と、
前記情報要求が前記管理サーバに送信されることに応じて、前記管理サーバから、前記第１の機能を利用するために必要な前記コンピュータプログラムのバージョンである前記第１のバージョンを示すバージョン情報を受信するバージョン情報受信部と、として機能させ、
前記第１の判断部は、前記コンピュータプログラムが、前記バージョン情報によって示される前記第１のバージョン以上であるのか否かを判断する、請求項１に記載のコンピュータプログラム。
【請求項６】
前記管理サーバは、複数の装置のそれぞれについて、当該装置を識別する識別情報と、前記第１の機能を利用するために必要な前記コンピュータプログラムのバージョンと、を関連付けて記憶しており、
前記情報要求は、前記対象装置を識別する対象識別情報を含み、
前記バージョン情報は、前記対象識別情報に関連付けて前記管理サーバに記憶されている前記第１のバージョンを示す、請求項５に記載のコンピュータプログラム。
【請求項７】
前記管理サーバは、複数の地域情報のそれぞれについて、当該地域情報に関連付けて、前記第１の機能を利用するために必要な前記コンピュータプログラムのバージョンと、を関連付けて記憶しており、
前記情報要求は、前記対象装置が設置されている地域を示す対象地域情報を含み、
前記バージョン情報は、前記対象地域情報に関連付けて前記管理サーバに記憶されている前記第１のバージョンを示す、請求項５に記載のコンピュータプログラム。
【請求項８】
前記コンピュータプログラムは、前記コンピュータを、さらに、
前記第１の操作が受け付けられる場合に、前記端末装置と前記管理サーバとが通信可能であるのか否かを判断する第３の判断部として機能させ、
前記第１の制限部は、前記端末装置と前記管理サーバとが通信可能でないと判断される場合に、前記コンピュータプログラムが前記第１のバージョンであるのか否かに関わらず、前記ユーザが前記端末装置を介して前記第１の機能を利用することを制限する、請求項５に記載のコンピュータプログラム。
【請求項９】
前記端末装置は、さらに、
前記第１の機能を利用するために必要な前記コンピュータプログラムのバージョンを記憶可能なメモリを備え、
前記コンピュータプログラムは、前記コンピュータを、さらに、
前記第１の操作が受け付けられ、かつ、前記第１の機能を利用するために必要な前記コンピュータプログラムのバージョンとして第３のバージョンが前記メモリに記憶されている場合に、前記コンピュータプログラムが、前記メモリに記憶されている前記第３のバージョン以上であるのか否かを判断する第４の判断部と、として機能させ、
前記情報要求送信部は、前記コンピュータプログラムが前記第３のバージョン以上であると判断される場合に、前記情報要求を前記管理サーバに送信し、
前記コンピュータプログラムが前記第３のバージョン以上でないと判断される場合に、前記情報要求は送信されず、
前記第１の表示制御部は、さらに、前記コンピュータプログラムが前記第３のバージョン以上でないと判断される場合に、前記第１の通知画面を前記表示部に表示させ、
前記コンピュータプログラムは、前記コンピュータを、さらに、
前記管理サーバから前記バージョン情報が受信される場合に、前記第１の機能を利用するために必要な前記コンピュータプログラムのバージョンとして、前記第３のバージョンに代えて、前記バージョン情報によって示される前記第１のバージョンを前記メモリに記憶させる記憶制御部として機能させる、請求項５に記載のコンピュータプログラム。
【請求項１０】
前記コンピュータプログラムは、前記コンピュータを、さらに、
前記コンピュータプログラムが前記第１のバージョン以上であると判断される場合に、前記対象装置にインストールされているファームウェアのバージョンアップが必要であるのか否かを判断する第５の判断部と、
前記ファームウェアのバージョンアップが必要であると判断される場合に、前記ファームウェアのバージョンアップを前記ユーザに促すための第３の通知画面を前記表示部に表示させる第３の表示制御部と、
として機能させる、請求項１に記載のコンピュータプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書は、第１の通知画面を表示する端末装置に関する技術を開示する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、複数個のＭＦＰと端末装置と通知サーバとサービス提供サーバとサービス管理サーバとを備える通信システムが開示されている。端末装置は、通知サーバから通知情報を受信する。端末装置は、フィルタ条件及びタイミング条件が成立する場合に、通知画面を表示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９６８８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、端末装置のためのコンピュータプログラムがバージョンアップされることについて、何ら考慮されていない。
【０００５】
本明細書では、コンピュータプログラムのバージョンアップをユーザに促すための第１の通知画面を適切なタイミングで表示することができる技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書は、端末装置のためのコンピュータプログラムを開示する。前記コンピュータプログラムは、前記端末装置のコンピュータを、前記端末装置とは異なる対象装置と、前記対象装置に関連する第１のサービスを提供する第１のサービス提供サーバと、が連携することによって実現される第１の機能を利用するための第１の操作が受け付けられる場合に、前記コンピュータプログラムが第１のバージョン以上であるのか否かを判断する第１の判断部と、前記コンピュータプログラムが前記第１のバージョン以上でないと判断される場合に、前記コンピュータプログラムのバージョンアップをユーザに促すための第１の通知画面を前記端末装置の表示部に表示させる第１の表示制御部と、前記第１の通知画面において、前記コンピュータプログラムのバージョンアップを実行するための操作が受け付けられない場合に、前記ユーザが前記端末装置を介して前記第１の機能を利用することを制限する第１の制限部と、として機能させてもよい。
【０００７】
上記の構成によると、端末装置は、第１の操作を受け付け、かつ、コンピュータプログラムが第１のバージョン以上でないと判断する場合に、第１の通知画面を表示する。このため、端末装置は、第１の通知画面を適切なタイミングで表示することができる。従って、ユーザの利便性が向上する。
【０００８】
上記のコンピュータプログラムを格納するコンピュータ読取可能記録媒体、上記のコンピュータプログラムによって実現される端末装置、及び、端末装置を制御するための方法も、新規で有用である。また、端末装置と対象装置と第１のサービス提供サーバとを含む通信システムも、新規で有用である。
【図面の簡単な説明】
【０００９】

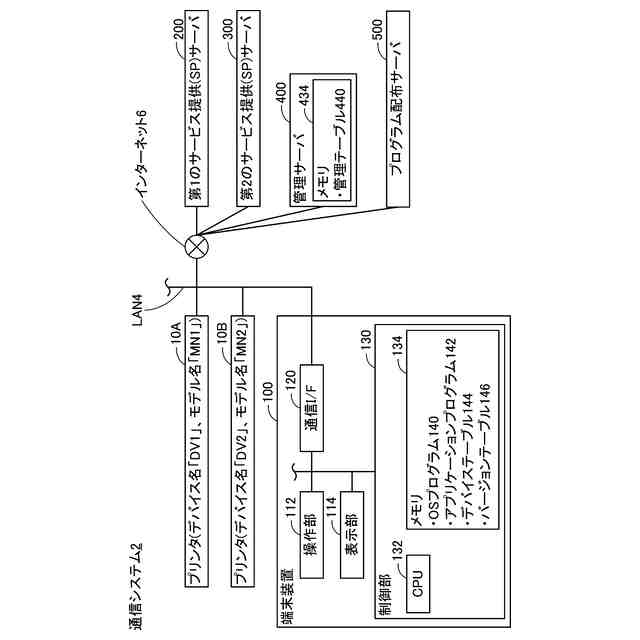

通信システムの構成を示す。

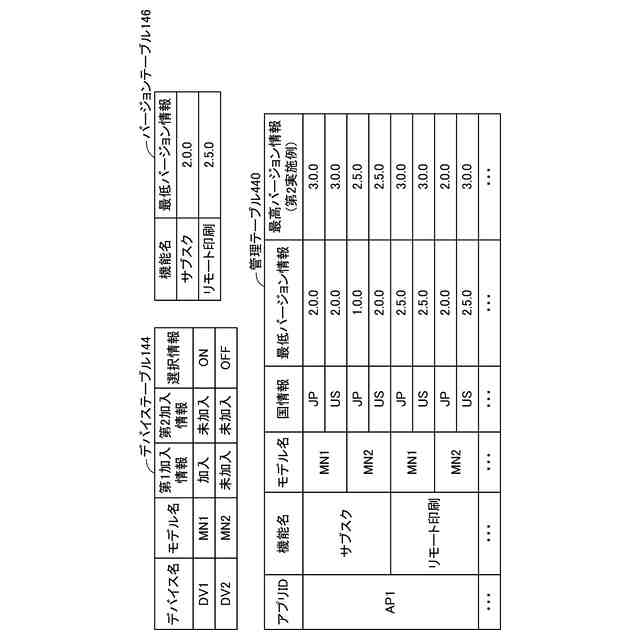

各テーブルの一例を示す図である。

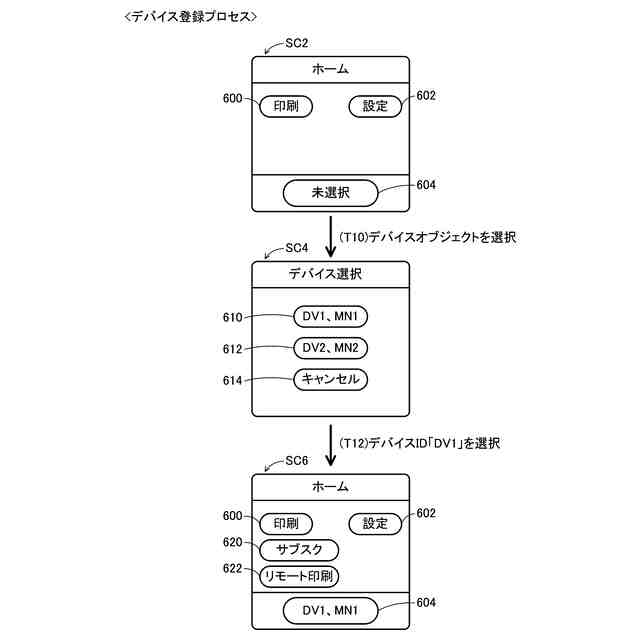

デバイス登録プロセスにおいて端末装置に表示される画面の一例である。

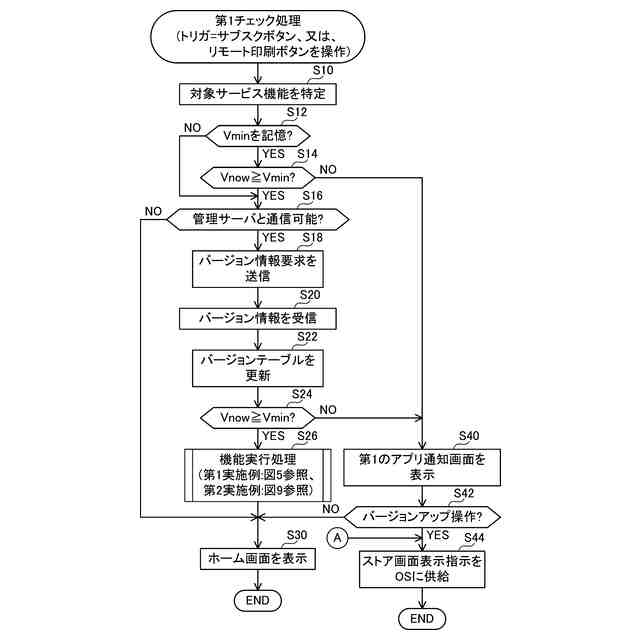

端末装置によって実行される第１チェック処理のフローチャートである。

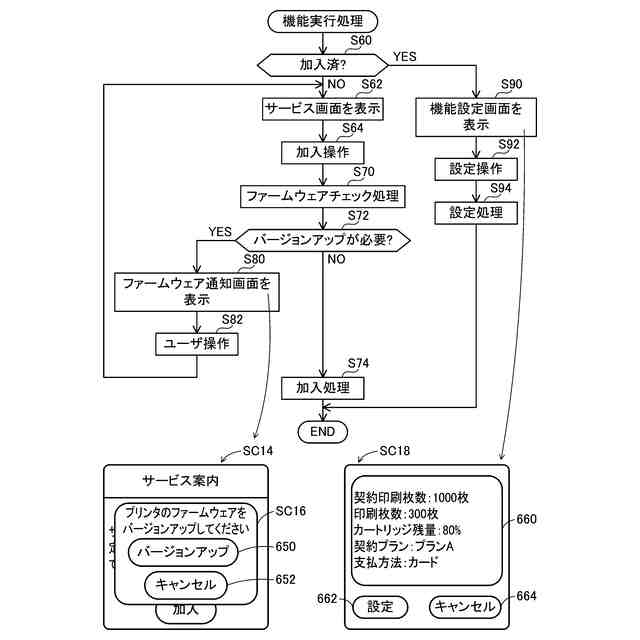

端末装置によって実行される機能実行処理のフローチャートである。

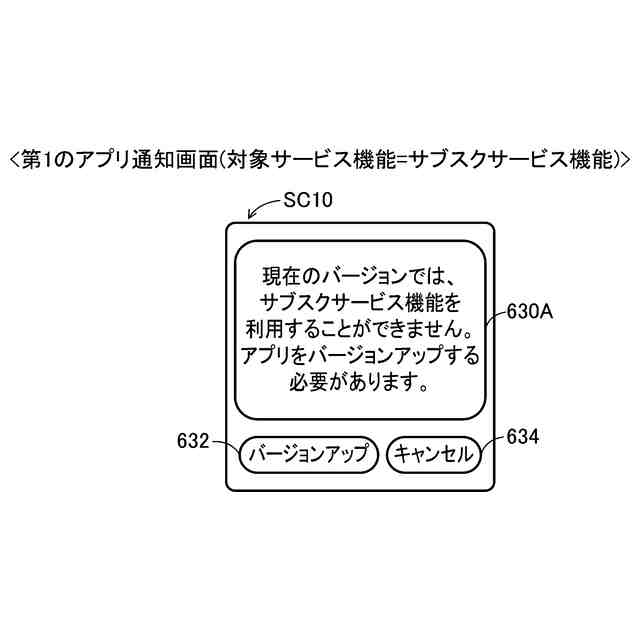

端末装置に表示される第１のアプリ通知画面の一例である。

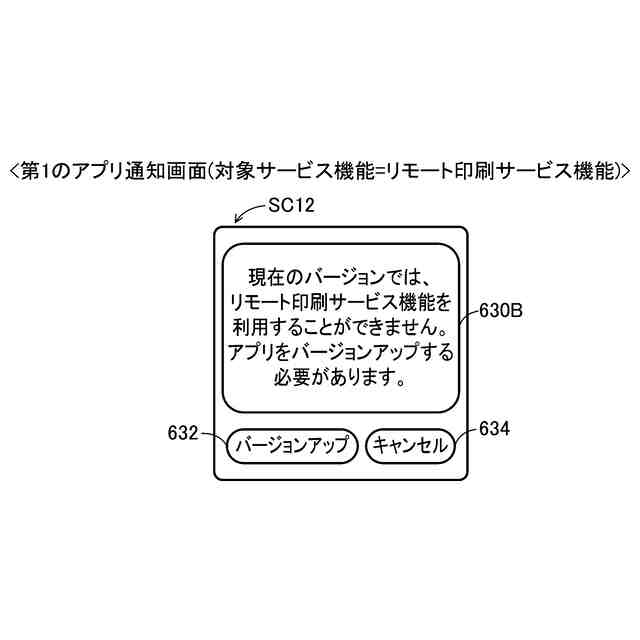

端末装置に表示される第１のアプリ通知画面の一例である。

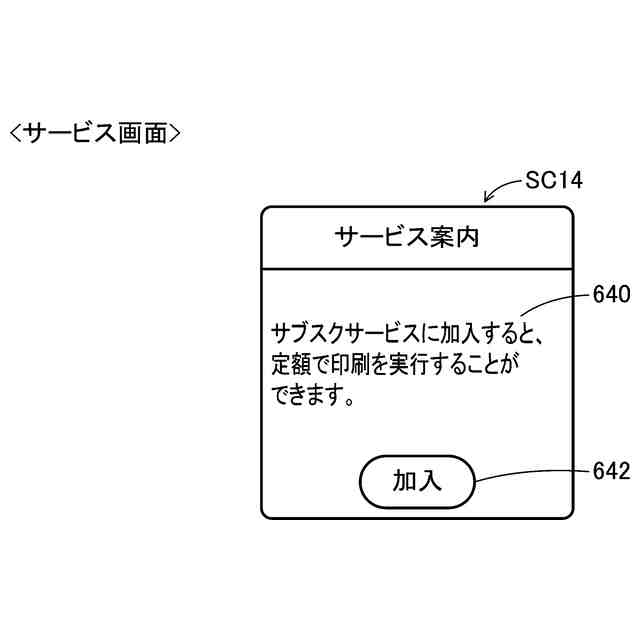

端末装置に表示されるサービス画面の一例である。

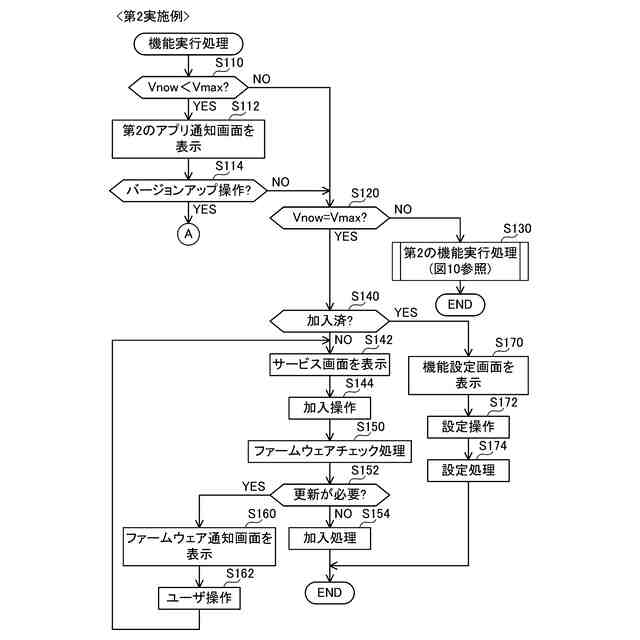

第２実施例に係る機能実行処理のフローチャートである。
第２実施例に係る第２機能実行処理のフローチャートである。
端末装置に表示される第２のアプリ通知画面の一例である。
端末装置に表示されるサービス画面の一例である。
端末装置に表示されるサービス画面の一例である。
端末装置に表示されるサービス画面の一例である。
【発明を実施するための形態】
【００１０】
（第１実施例）
（通信システム２の構成；図１）
図１に示されるように、通信システム２は、複数個のプリンタ１０Ａ、１０Ｂと、端末装置１００と、第１のサービス提供サーバ２００と、第２のサービス提供サーバ３００と、管理サーバ４００と、プログラム配布サーバ５００と、を備える。以下では、サービス提供サーバのことを、「ＳＰサーバ」と記載する。プリンタ１０Ａ、１０Ｂ、及び、端末装置１００は、Local Area Network（ＬＡＮ）４に接続されている。プリンタ１０Ａ、１０Ｂ、及び、端末装置１００は、ＬＡＮ４を介して通信可能である。プリンタ１０Ａ、１０Ｂ、端末装置１００、第１のＳＰサーバ２００、第２のＳＰサーバ３００、管理サーバ４００、及び、プログラム配布サーバ５００は、インターネット６に接続されている。プリンタ１０Ａ、１０Ｂ、端末装置１００、第１のＳＰサーバ２００、第２のＳＰサーバ３００、管理サーバ４００、及び、プログラム配布サーバ５００は、インターネット６を介して通信可能である。
（【００１１】以降は省略されています）
