公開番号2025096465
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025064121,2023168347
出願日2025-04-09,2018-03-07
発明の名称改装サッシ
出願人株式会社LIXIL
代理人個人,個人,個人,個人
主分類E06B 1/56 20060101AFI20250619BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】ベース材が傾くことなく固定面に対してねじ止めすることができる改装サッシを提供すること。
【解決手段】建物の開口部2に残存する既設枠と、既設枠の内周側を覆うように取り付けられる新設枠と、既設枠と新設枠との間に配置されるベース材130、230、330、430と、を備える改装サッシ1であって、ベース材の屋内側の端部は、取付け対象面との間に間隙Dを有して取り付けられる。間隙Dは、例えば、ベース材130、230、330、430の屋内側の端部に、取付け対象面に向けて突出する突出脚部133a、133b、235a、235b、235c、333、433を有し、突出脚部の先端と取付け対象面との間に形成される。
【選択図】図13
特許請求の範囲【請求項１】
建物の開口部に残存する既設枠と、前記既設枠の内周側を覆うように取り付けられる新設枠と、前記既設枠と前記新設枠との間に配置されるベース材と、を備える改装サッシであって、
前記ベース材の屋内側の端部は、取付け対象面との間に間隙を有して取り付けられている、改装サッシ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物に設けられている既設の窓を新たな窓に改装する改装サッシに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、既設の窓を改装する方法として、カバー工法が採用されている。このカバー工法によって改装された改装サッシでは、建物の開口部に取り付けられた既設枠に対して、その内周側を覆うように新設枠が取り付けられる（例えば、特許文献１参照）。
【０００３】
また、改装サッシとして、既設枠と新設枠との間に、新設枠の取付け面となるベース材を設けたものも知られている（例えば、特許文献２、３参照）。ベース材は、既設枠の屋内外方向に亘り、既設枠の内周側を覆うように取り付けられる。このとき、ベース材の屋内側の端部は、既設枠の屋内側（例えば、額縁部材や既設枠のアングル部）にねじ止めされて固定される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－９４７７１号公報
特開２０１７－１７２３１５号公報
特開２０１５－１３２１４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
既設枠にベース材を取り付ける際、ベース材と既設枠との間の水密を確保するために、ベース材の屋内側の端部とその取付け対象面（額縁部材や既設枠のアングル部の表面）との間にシール材が設けられる場合がある。この場合、ベース材をねじ止めした際、ベース材の屋内側の端部が、シール材の厚み分だけ内周側に向けて突出する形となり、既設枠に対してベース材が傾いて取り付けられるおそれがある。ベース材は新設枠の取付け面を形成する部材であるため、ベース材が傾いてしまうと、新設枠の取り付けに影響を及ぼすおそれがある。
【０００６】
そこで、本発明は、ベース材が傾くことなく取付け対象面に対してねじ止めすることができる改装サッシを提供することを目的とする。
【課題を解決するための手段】
【０００７】
（１）本発明に係る改装サッシは、建物の開口部（例えば、後述の開口部２）に残存する既設枠（例えば、後述の既設上枠１１０、既設下枠２１０、既設縦枠３１０、４１０）と、前記既設枠の内周側を覆うように取り付けられる新設枠（例えば、後述の新設上枠１２０、新設下枠２２０、新設縦枠３２０、４２０）と、前記既設枠と前記新設枠との間に配置されるベース材（例えば、上枠ベース材１３０、下枠ベース材２３０、縦枠ベース材３３０、４３０）と、を備える改装サッシ（例えば、後述の改装サッシ１）であって、前記ベース材の屋内側の端部は、取付け対象面（例えば、後述のアングル部１１２、２１４、３１２、４１２、額縁部材３の内周面３ａ）との間に間隙（例えば、後述の間隙Ｄ）を有して取り付けられている。
【図面の簡単な説明】
【０００８】

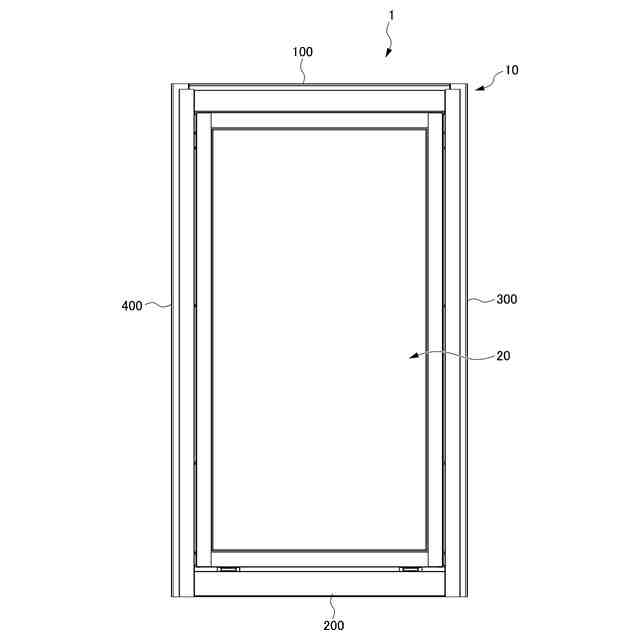

一実施形態に係る改装サッシの正面図である。

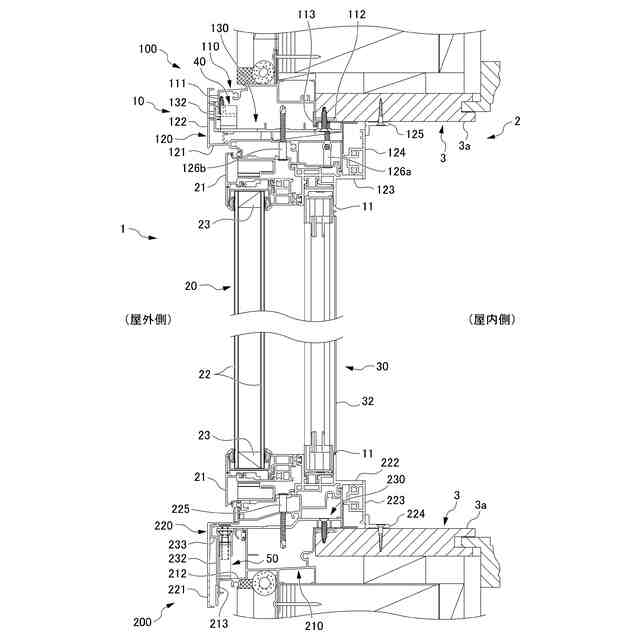

図１に示す改装サッシの縦断面図である。

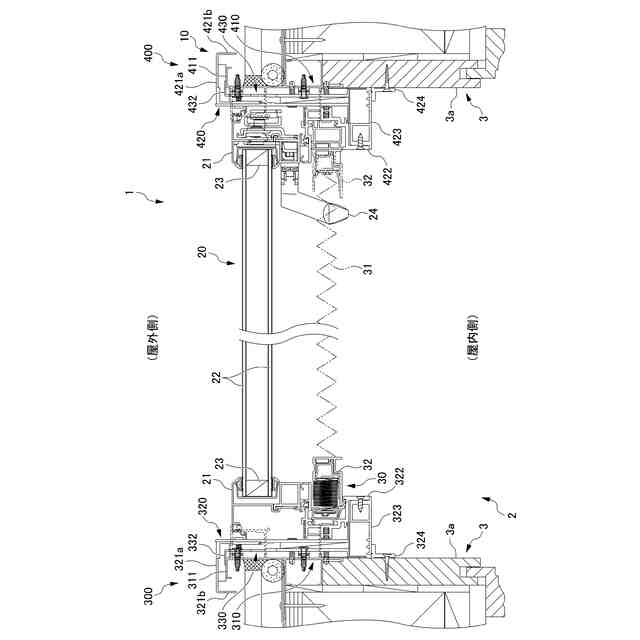

図１に示す改装サッシの横断面図である。

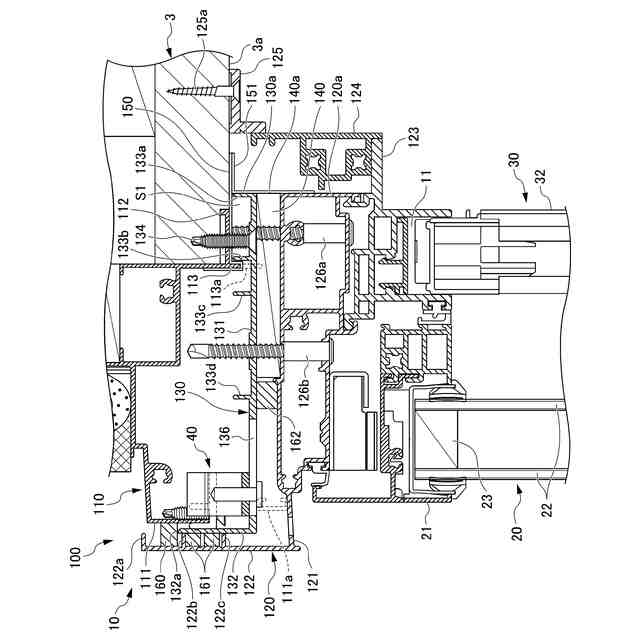

図２に示す改装サッシの上側の要部を拡大して示す縦断面図である。

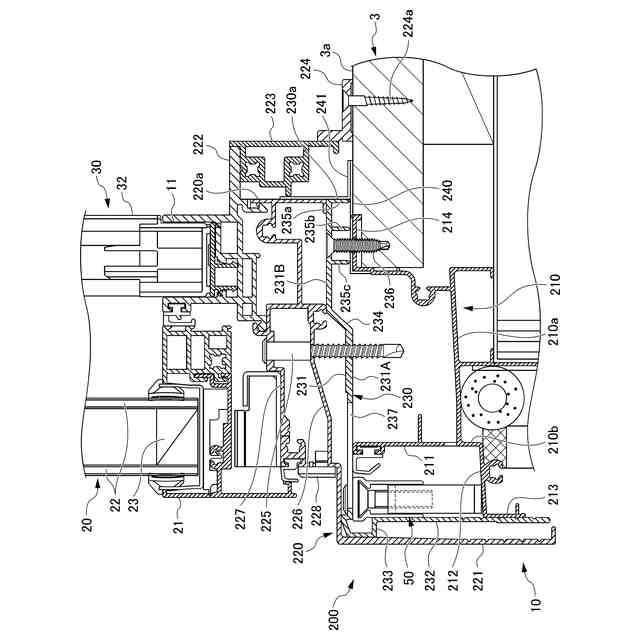

図２に示す改装サッシの下側の要部を拡大して示す縦断面図である。
図２に示す改装サッシの左側の要部を拡大して示す横断面図である。

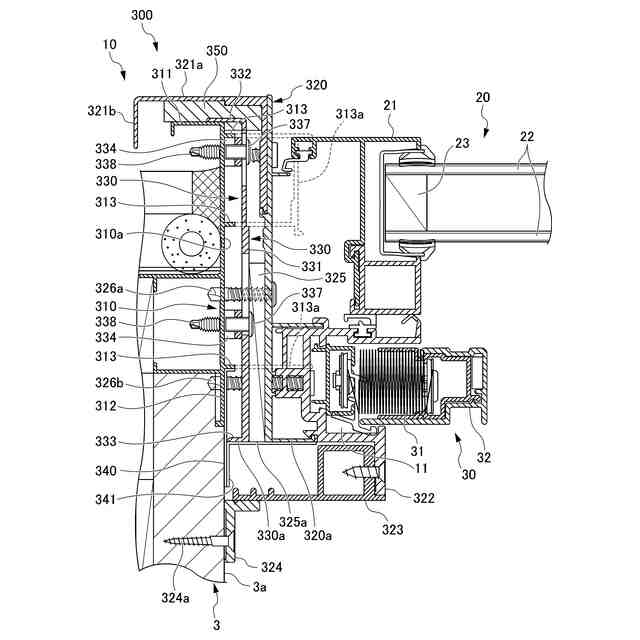

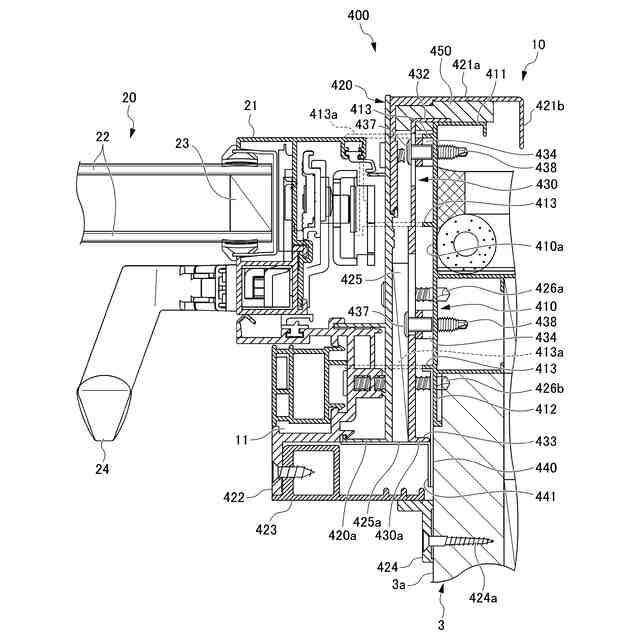

図２に示す改装サッシの右側の要部を拡大して示す横断面図である。

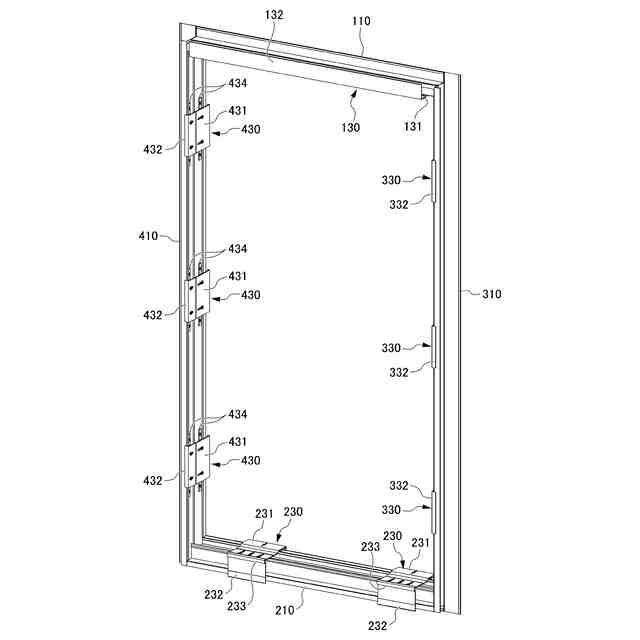

改装サッシの既設枠の内周側にベース材が取り付けられた様子を示す斜視図である。

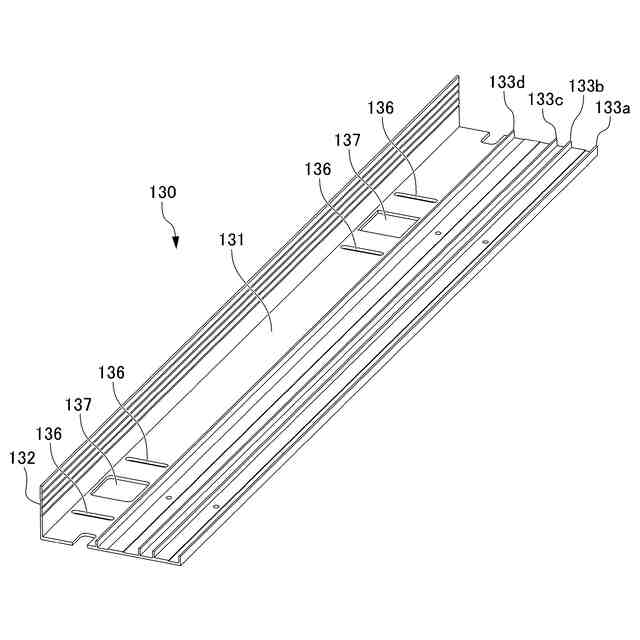

上枠ベース材の斜視図である。
上枠ベース材を裏面側から見た部分斜視図である。
取付け部材を屋内側から見た正面図である。
取付け部材の縦断面図である。

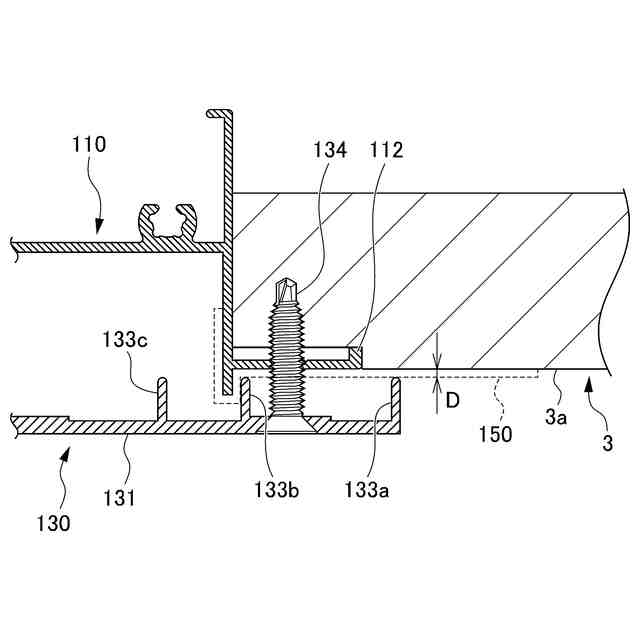

上枠ベース材の屋内側の端部の取付け構造を説明する図である。
下枠ベース材の斜視図である。
下枠ベース材の屋内側の端部の取付け構造を説明する図である。
高さ調整機構を正面から見た断面図である。
高さ調整機構を側面から見た断面図である。
縦枠ベース材の裏面側を屋外側から見た斜視図である。
縦枠ベース材の屋内側の端部の取付け構造を説明する図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について、図面を参照して詳しく説明する。
図１は、本発明の一実施形態に係る改装サッシの正面図であり、図２は、図１に示す改装サッシの縦断面図であり、図３は、図１に示す改装サッシの横断面図である。図４は、図２に示す改装サッシの上側の要部を拡大して示す縦断面図であり、図５は、図２に示す改装サッシの下側の要部を拡大して示す縦断面図であり、図６は、図２に示す改装サッシの左側の要部を拡大して示す横断面図であり、図７は、図２に示す改装サッシの右側の要部を拡大して示す横断面図である。また、図８は、改装サッシの既設枠の内周側にベース材が取り付けられた様子を示す斜視図である。
【００１０】
図１に示すように、本発明に係る改装サッシ１は、建物の開口部２の屋外側に装着され、上枠１００と、下枠２００と、左右一対の縦枠３００、４００により矩形に枠組みされた窓枠１０と、窓枠１０に開閉可能に納められる障子２０と、障子２０の屋内側の窓枠１０にスライド可能に納められる網戸３０と、を備える。開口部２の内周側には、四周に亘って額縁部材３が設けられている。図１は、改装サッシ１を屋外側から見た様子を示している。
（【００１１】以降は省略されています）
