公開番号2025096262
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2024219648
出願日2024-12-16
発明の名称光学部品および光モジュール
出願人住友電気工業株式会社
代理人個人,個人,個人,個人,個人
主分類G02B 27/09 20060101AFI20250619BHJP(光学)
要約【課題】高密度に実装可能な光学部品および光モジュールを提供する。
【解決手段】一実施形態に係る光学部品は、第1面と、第1面と交差する第2面と、第1面および第2面の双方に直交する断面において第1面および第2面に交差する第3面と、を有する。第3面は、第1面に入射する光を第2面に向けて反射する凸面鏡を有する。第2面は、凸面鏡から反射された光をコリメート光として出射するレンズを有する。
【選択図】図3
特許請求の範囲【請求項１】

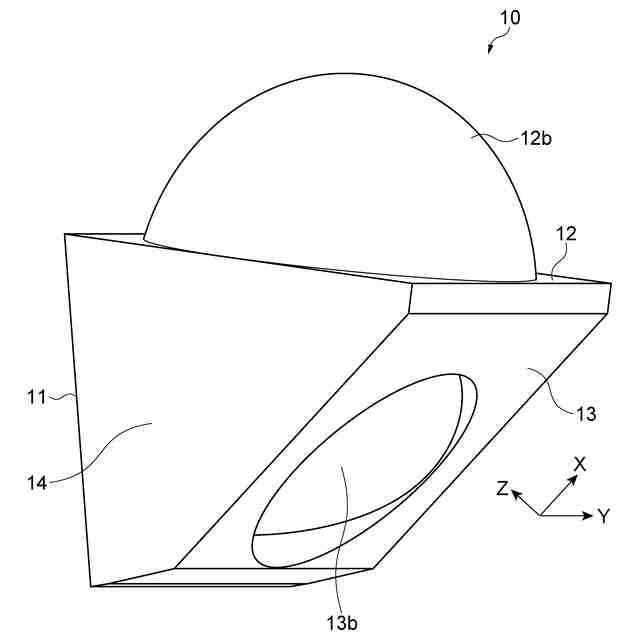

第１面と、前記第１面と交差する第２面と、前記第１面および前記第２面の双方に直交する断面において前記第１面および前記第２面に交差する第３面と、を有し、
前記第３面は、前記第１面に入射する光を前記第２面に向けて反射する凸面鏡を有し、
前記第２面は、前記凸面鏡から反射された前記光をコリメート光として出射するレンズを有する、
光学部品。
続きを表示（約 1,200 文字）【請求項２】

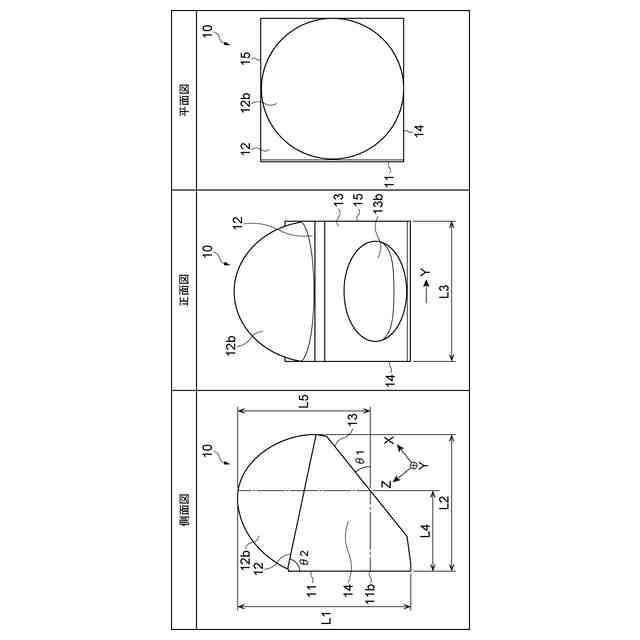

前記断面において前記第３面が延在する方向をＸ方向、前記第３面が延在する方向であってかつ前記Ｘ方向に直交する方向をＹ方向、前記第３面に直交する方向をＺ方向としたときに、Ｘ方向の長さ、Ｙ方向の長さ、およびＺ方向の長さが３００μｍ以下である、
請求項１に記載の光学部品。
【請求項３】

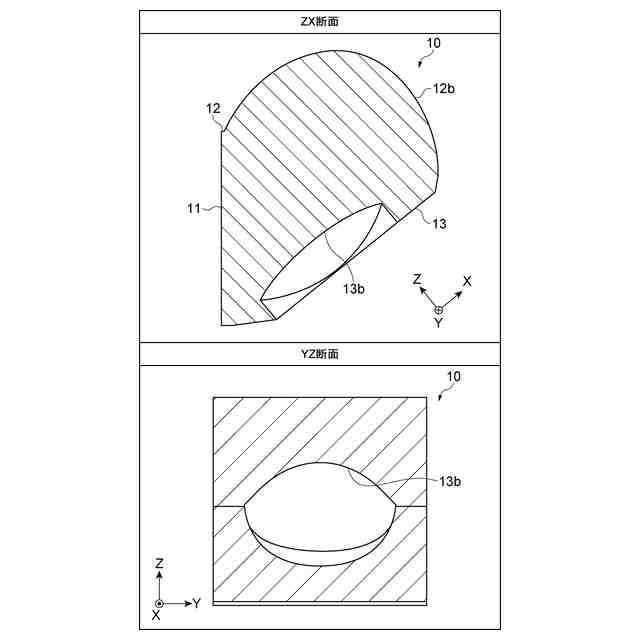

前記断面において前記第３面が延在する方向をＸ方向、前記第３面が延在する方向であってかつ前記Ｘ方向に直交する方向をＹ方向、前記第３面に直交する方向をＺ方向としたときに、
前記Ｚ方向および前記Ｘ方向の双方に延在する面によって切断した前記凸面鏡の曲率が、前記Ｙ方向および前記Ｚ方向の双方に延在する面によって切断した前記凸面鏡の曲率とは異なる、
請求項１または請求項２に記載の光学部品。
【請求項４】
前記第１面に入射する光の光軸に対する前記第３面の角度が３５°以上かつ４２°以下である、
請求項１または請求項２に記載の光学部品。
【請求項５】

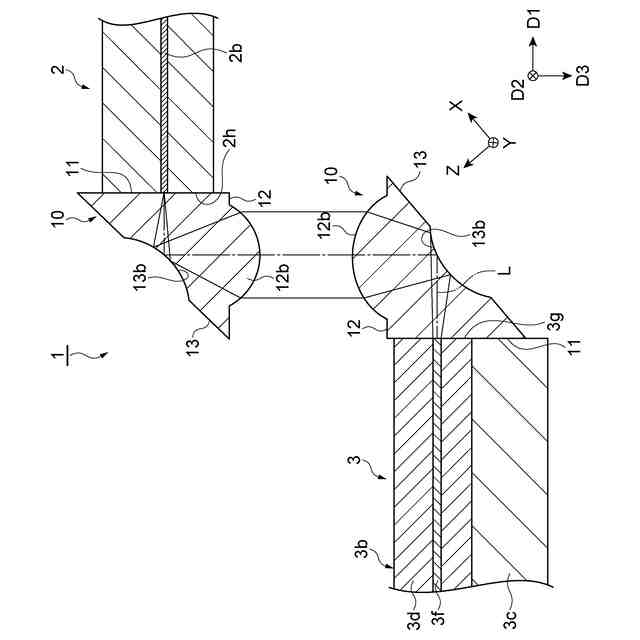

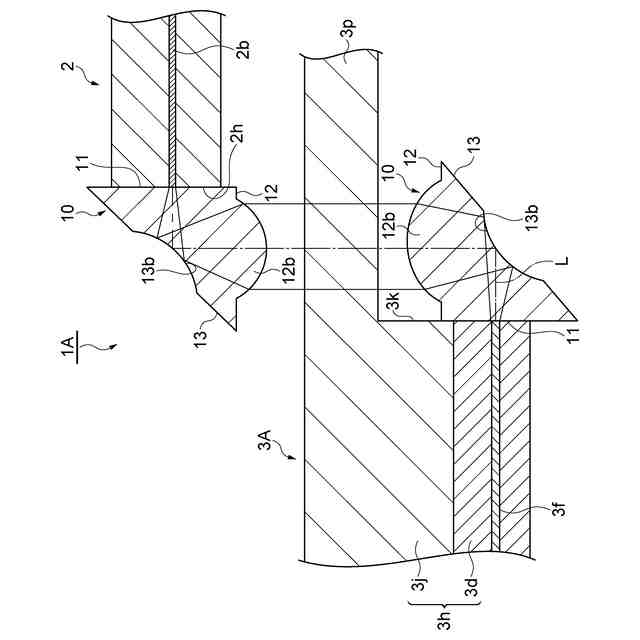

請求項１または請求項２に記載の光学部品と、前記光学部品の前記第１面に固定された光ファイバとを有する第１光部品と、
請求項１または請求項２に記載の光学部品と、前記光学部品の前記第１面に固定されたシリコンフォトニクス素子とを有する第２光部品と、
を備え、
前記第１光部品の前記光学部品の前記レンズと、前記第２光部品の前記光学部品の前記レンズとが互いに光結合している、
光モジュール。
【請求項６】

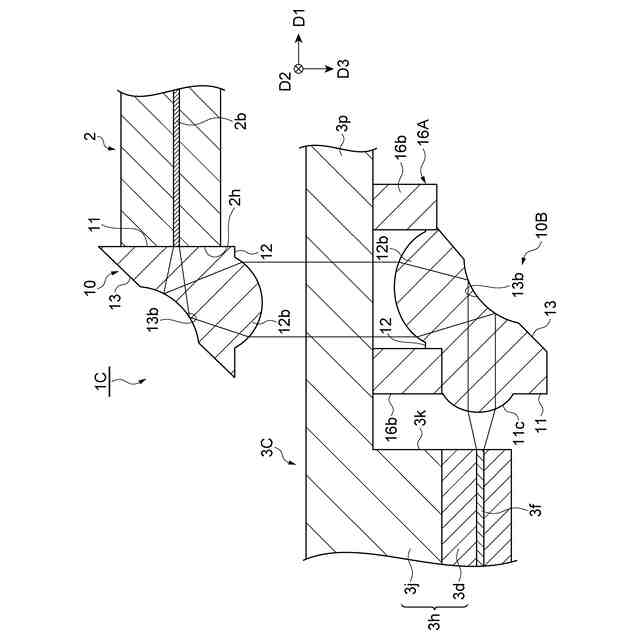

請求項１または請求項２に記載の光学部品と、前記光学部品の前記第１面に固定された光ファイバとを有する第１光部品と、
請求項１または請求項２に記載の光学部品と、前記光学部品に固定されたシリコンフォトニクス素子とを有する第２光部品と、
を備え、

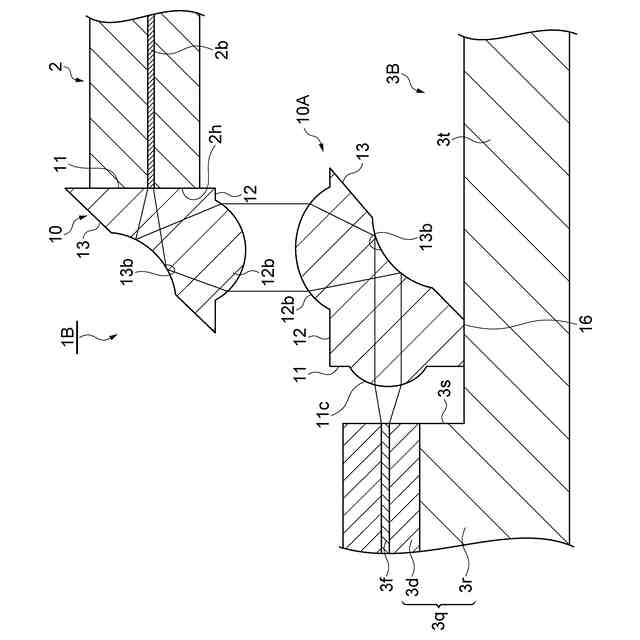

前記シリコンフォトニクス素子は、前記光学部品の前記第１面に対向する端面と、前記端面から突出する突出部とを有し、
前記第２光部品の前記光学部品は、前記突出部に固定される固定部と、前記固定部が前記突出部に固定された状態において前記シリコンフォトニクス素子と光結合する凸レンズと、を有する、
光モジュール。
【請求項７】

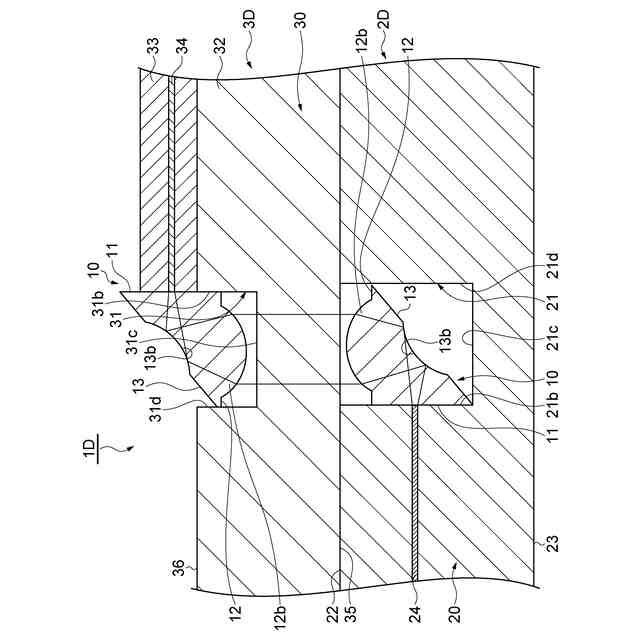

請求項１または請求項２に記載の光学部品と、前記光学部品の前記第１面が固定されるとともに前記光学部品が入り込む第１凹部が形成されたガラス基板とを有する第１光部品と、
請求項１または請求項２に記載の光学部品と、前記光学部品の前記第１面が固定されるとともに前記光学部品が入り込む第２凹部が形成されたシリコンフォトニクス素子とを有する第２光部品と、
を備え、
前記第１光部品の前記光学部品の前記レンズと、前記第２光部品の前記光学部品の前記レンズとが互いに光結合している、
光モジュール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、光学部品および光モジュールに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、光導波路に配置される広帯域フォトニックバンプ（ＷＢＢ）が記載されている。ＷＢＢは、光集積回路（ＰＩＣ）に搭載されている。ＰＩＣは、逆テーパと、正テーパと、曲面ミラーと、傾斜平面ミラーとを有する。逆テーパには光ビームが伝搬し、正テーパは逆テーパの光ビームを拡大する。正テーパによって拡大された光ビームは、傾斜平面ミラーによって反射される。
【０００３】
特許文献２には、基板、シリコンフォトニクスチップ（ＳｉＰｈチップ）およびフォトニックプラグとが記載されている。ＳｉＰｈチップは、曲面ミラーと、傾斜平面ミラーとを有する。フォトニックプラグは、第２傾斜平面ミラーと、第２曲面ミラーとを有する。第２傾斜平面ミラーには光ファイバからの光が入射し、第２傾斜平面ミラーは当該光を曲面ミラーに向けて反射する。曲面ミラーは第２傾斜平面ミラーからの光を傾斜平面ミラーに向けて反射し、傾斜平面ミラーにおいて反射した光はＳｉＰｈチップの導波路に入射する。
【０００４】
特許文献３には、入射面、反射面および出射面を有するビーム拡大用反射プリズムが記載されている。反射面は、入射面に対して４５°の角度をなしている。出射面は、反射面に対して４５°の角度をなしている。反射面は、その中央部がプリズム本体に入り込んだ凸球面鏡部を有する。プリズム本体における凸球面鏡部の反射部から出射面までの光路の部位は凹レンズとしての機能を有する。よって、入射光に対して、出射面から出射される光のビーム径が大きくなる。
【０００５】
特許文献４には、光学ピックアップ装置が記載されている。光学ピックアップ装置は、光を出射するレーザダイオードと、レーザダイオードからの光を反射するミラーと、ミラーにおいて反射した光を集光する対物レンズと、対物レンズによって集光された光を受光する光ディスクとを有する。ミラーは、凸面鏡を有する。このミラーは、対物レンズでのビーム径を大きくする光発散手段として機能する。
【先行技術文献】
【特許文献】
【０００６】
米国特許出願公開第２０１９／０３２４２１１号明細書
米国特許出願公開第２０２３／０１９４８０６号明細書
特開平７－９２３１０号公報
特開平８－３６７７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
ところで、レンズおよびミラー等の光学部品を備えた光モジュールにおいて、ビーム径を拡大した光を出射するために長い光路長が必要となる場合がある。この場合、光学部品および光モジュールの大型化が懸念される。したがって、光学部品の光路長を短くして光学部品を高密度に実装し、光学部品および光モジュールの小型化を実現できることが求められる。
【０００８】
本開示は、高密度に実装可能な光学部品および光モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００９】
本開示に係る光学部品は、第１面と、第１面と交差する第２面と、第１面および第２面の双方に直交する断面において第１面および第２面に交差する第３面と、を有する。第３面は、第１面に入射する光を第２面に向けて反射する凸面鏡を有する。第２面は、凸面鏡から反射された光をコリメート光として出射するレンズを有する。
【発明の効果】
【００１０】
本開示によれば、高密度に実装可能な光学部品および光モジュールを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
