公開番号2025093521
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023209224
出願日2023-12-12
発明の名称絶縁樹脂フィルム付きリード
出願人住友電気工業株式会社
代理人個人,個人
主分類H01M 50/557 20210101AFI20250617BHJP(基本的電気素子)
要約【課題】外装体との密着性に優れた絶縁樹脂フィルム付きリードの提供。
【解決手段】導体14と絶縁樹脂フィルム15を有し、導体の二辺に沿う軸をX軸、X軸と直交する軸をY軸とした場合に、導体は、X軸に沿った両端部に導体のX軸に沿った中心である第一中心から遠ざかるにつれて薄くなる導体テーパ部14Bを有し、絶縁樹脂フィルムは、X軸に沿って導体を横切り、導体の両端部からはみ出して重なり合うマージン部40を有するように配置され、絶縁樹脂フィルム、導体を積層した積層体は、X軸に沿った断面において樹脂テーパ部を有し、導体テーパ部の第一中心に近い端部を第一導体端部43、樹脂テーパ部の第一中心に近い端部を第一樹脂端部41、第一中心から離れた端部を第二樹脂端部42とした場合に、第一樹脂端部は第一導体端部と同じか、第一導体端部よりも第一中心に近い位置に、第二樹脂端部は導体の端部よりも第一中心から離れた位置にある。
【選択図】図4
特許請求の範囲【請求項１】
上面および下面が矩形形状を有する板状の導体と、
前記導体の前記上面に配置された第一絶縁樹脂フィルム、および前記導体の前記下面に配置された第二絶縁樹脂フィルムを含む絶縁樹脂フィルムと、を有し、
前記導体を、前記上面の鉛直方向に沿った上方から見て、選択された向き合う二辺に沿う軸をＸ軸、前記Ｘ軸と直交する軸をＹ軸とした場合に、
前記導体は、前記Ｘ軸に沿った両端部に、前記導体の前記Ｘ軸に沿った中心である第一中心から遠ざかるにつれて厚さが薄くなる導体テーパ部を有し、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、前記Ｘ軸に沿って、前記導体を横切って覆い、前記導体の両端部からはみ出して重なり合うマージン部を有するように、かつ前記導体のうち、前記Ｙ軸に沿った両端部は覆わないように配置され、
前記絶縁樹脂フィルムおよび前記導体を積層した積層体の、前記Ｘ軸に沿った断面において、前記積層体は、前記第一中心から遠ざかるにつれて厚さが薄くなる樹脂テーパ部を有し、
前記導体テーパ部の前記第一中心に近い端部を第一導体端部とし、
前記樹脂テーパ部の前記第一中心に近い端部を第一樹脂端部、前記第一中心から離れた端部を第二樹脂端部とした場合に、
前記Ｘ軸に沿った前記第一樹脂端部の位置は、前記第一導体端部の位置と同じであるか、前記第一導体端部の位置よりも前記第一中心に近い位置にあり、
前記Ｘ軸に沿った前記第二樹脂端部の位置は、前記導体の前記Ｘ軸に沿った端部よりも前記第一中心から離れた位置にある、絶縁樹脂フィルム付きリード。
続きを表示（約 320 文字）【請求項２】
前記Ｘ軸に沿った前記第二樹脂端部の位置は、前記マージン部の前記Ｘ軸に沿った中心である第二中心よりも、前記第一中心から離れた位置にある、請求項１に記載の絶縁樹脂フィルム付きリード。
【請求項３】
前記絶縁樹脂フィルムは、二層以上の複数の層を有する、請求項１または請求項２に記載の絶縁樹脂フィルム付きリード。
【請求項４】
前記絶縁樹脂フィルムの厚さが１００μｍ以上である、請求項１または請求項２に記載の絶縁樹脂フィルム付きリード。
【請求項５】
前記マージン部の、前記Ｘ軸に沿った長さが５ｍｍ以下である、請求項１または請求項２に記載の絶縁樹脂フィルム付きリード。

発明の詳細な説明【技術分野】
【０００１】
本開示は、絶縁樹脂フィルム付きリードに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、金属箔からなる導体の両面から前記導体の長さ方向の両端部以外の箇所に一対の絶縁樹脂フィルムが貼り合わされたリード部材が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１７７０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
導体の上下面に絶縁樹脂フィルムが配置された、絶縁樹脂フィルム付きリードを外装体と熱溶着した場合に、外装体と、絶縁樹脂フィルム付きリードの絶縁樹脂フィルムとの間に空隙が生じる場合があった。
【０００５】
空隙は、外装体と絶縁フィルムの密着力が弱まる要因となる。
【０００６】
本開示は、外装体との密着性に優れた絶縁樹脂フィルム付きリードを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の絶縁樹脂フィルム付きリードは、上面および下面が矩形形状を有する板状の導体と、
前記導体の前記上面に配置された第一絶縁樹脂フィルム、および前記導体の前記下面に配置された第二絶縁樹脂フィルムを含む絶縁樹脂フィルムと、を有し、
前記導体を、前記上面の鉛直方向に沿った上方から見て、選択された向き合う二辺に沿う軸をＸ軸、前記Ｘ軸と直交する軸をＹ軸とした場合に、
前記導体は、前記Ｘ軸に沿った両端部に、前記導体の前記Ｘ軸に沿った中心である第一中心から遠ざかるにつれて厚さが薄くなる導体テーパ部を有し、
前記第一絶縁樹脂フィルムおよび前記第二絶縁樹脂フィルムは、前記Ｘ軸に沿って、前記導体を横切って覆い、前記導体の両端部からはみ出して重なり合うマージン部を有するように、かつ前記導体のうち、前記Ｙ軸に沿った両端部は覆わないように配置され、
前記絶縁樹脂フィルムおよび前記導体を積層した積層体の、前記Ｘ軸に沿った断面において、前記積層体は、前記第一中心から遠ざかるにつれて厚さが薄くなる樹脂テーパ部を有し、
前記導体テーパ部の前記第一中心に近い端部を第一導体端部とし、
前記樹脂テーパ部の前記第一中心に近い端部を第一樹脂端部、前記第一中心から離れた端部を第二樹脂端部とした場合に、
前記Ｘ軸に沿った前記第一樹脂端部の位置は、前記第一導体端部の位置と同じであるか、前記第一導体端部の位置よりも前記第一中心に近い位置にあり、
前記Ｘ軸に沿った前記第二樹脂端部の位置は、前記導体の前記Ｘ軸に沿った端部よりも前記第一中心から離れた位置にある。
【発明の効果】
【０００８】
本開示によれば、外装体との密着性に優れた絶縁樹脂フィルム付きリードを提供できる。
【図面の簡単な説明】
【０００９】

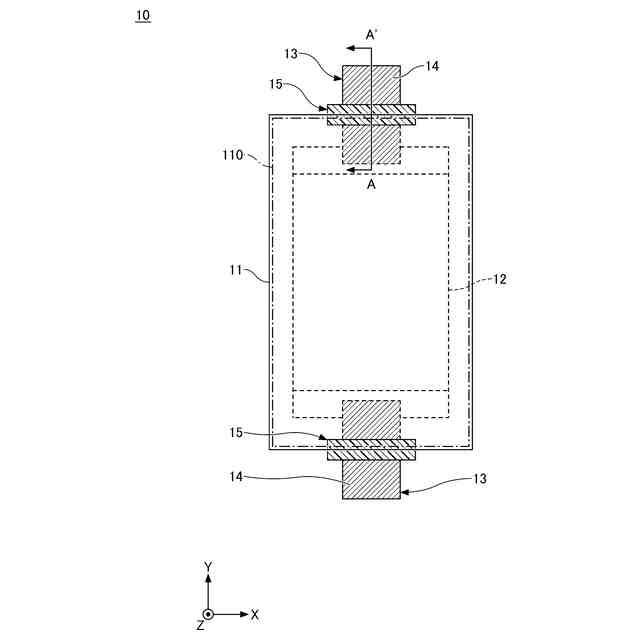

図１は、本開示の一態様に係る絶縁樹脂フィルム付きリードを適用した電池の説明図である。
図２は、本開示の一態様に係る絶縁樹脂フィルム付きリードの上面図である。
図３Ａは、図１のＡ－Ａ´線での断面図である。

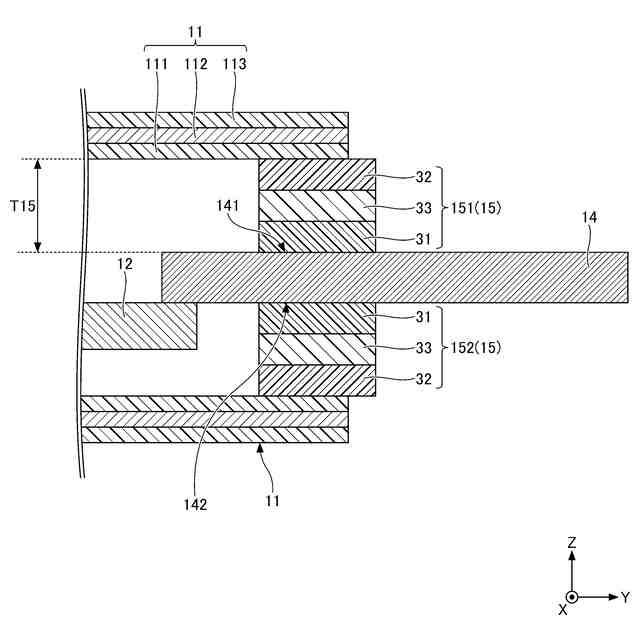

図３Ｂは、図１のＡ－Ａ´線での断面図の他の構成例である。

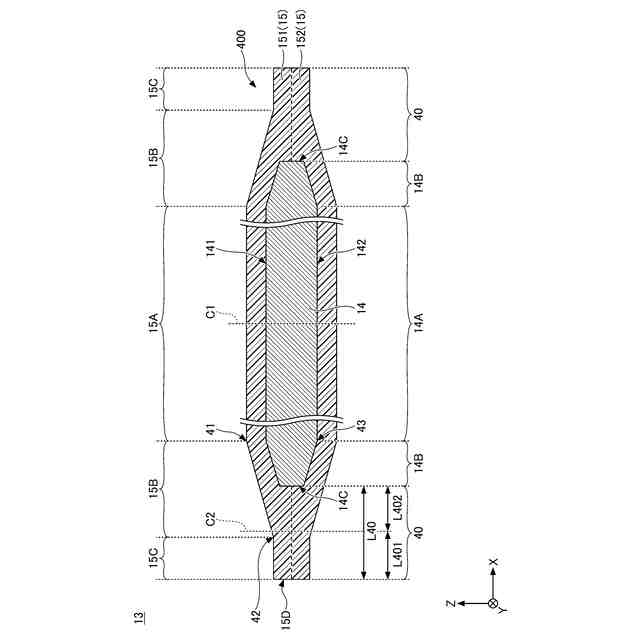

図４は、図２のＢ－Ｂ´線での断面図である。

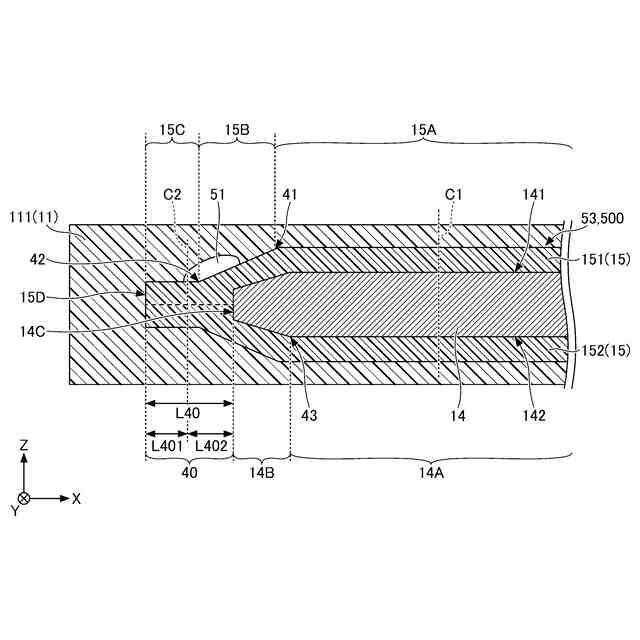

図５は、実験例２で作製した絶縁樹脂フィルム付きリードに外装体を熱溶着した場合の積層体を含む面での断面図である。
【発明を実施するための形態】
【００１０】
実施するための形態について、以下に説明する。
（【００１１】以降は省略されています）
