公開番号2025093075
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208580
出願日2023-12-11
発明の名称情報処理装置及びその制御方法、並びに、プログラム
出願人キヤノン株式会社
代理人個人
主分類A61B 6/46 20240101AFI20250616BHJP(医学または獣医学;衛生学)
要約【課題】複数の採光野を表示してユーザーが使用する採光野の選択操作を行う際に、ユーザーによる採光野の視認性及び操作性の向上を実現できる技術を提供する。
【解決手段】自動露出制御を行うための複数の採光野を表示する表示部130と、表示部130において複数の採光野を表示する表示領域に関する情報を取得する情報取得部111と、情報取得部111で取得された表示領域に関する情報に基づいて、表示部130が表示する複数の採光野の表示形態を変更する制御を行う表示制御部112を備える。
【選択図】図1
特許請求の範囲【請求項１】
自動露出制御を行うための複数の採光野を表示する表示部と、
前記表示部において前記複数の採光野を表示する表示領域に関する情報を取得する取得部と、
前記取得部で取得された前記表示領域に関する情報に基づいて、前記表示部が表示する前記複数の採光野の表示形態を変更する制御を行う表示制御部と、
を備えることを特徴とする情報処理装置。
続きを表示（約 1,400 文字）【請求項２】
前記取得部は、前記表示領域に関する情報として、前記表示領域のサイズを示す情報を取得する
ことを特徴とする請求項１に記載の情報処理装置。
【請求項３】
前記表示制御部は、前記表示領域の前記サイズが第１のサイズ以上のサイズである場合には、前記複数の採光野を行列状に連続した複数の方形で示す表示形態で表示する制御を行う
ことを特徴とする請求項２に記載の情報処理装置。
【請求項４】
前記表示制御部は、
前記表示領域の前記サイズが前記第１のサイズ以上のサイズであって前記第１のサイズよりも大きい第２のサイズ以上のサイズである場合には、前記表示領域の前記サイズが前記第１のサイズ以上のサイズであって前記第２のサイズ未満のサイズである場合と比べて、前記複数の方形を多く含む表示形態で表示する制御を行う
ことを特徴とする請求項３に記載の情報処理装置。
【請求項５】
前記表示制御部は、前記表示領域の前記サイズが第１のサイズ未満のサイズである場合には、前記複数の採光野を離散した複数の方形で示す表示形態で表示する制御を行う
ことを特徴とする請求項２に記載の情報処理装置。
【請求項６】
前記表示制御部は、前記複数の採光野を前記離散した複数の方形で示す表示形態で前記表示部に表示する制御を行う場合、前記複数の採光野におけるそれぞれの採光野の選択領域として、前記複数の方形におけるそれぞれの方形の領域よりも広い領域を設定する
ことを特徴とする請求項５に記載の情報処理装置。
【請求項７】
前記表示制御部は、前記取得部において新たな前記表示領域に関する情報が取得された場合、前記新たな表示領域に関する情報に基づいて、前記表示部が表示する前記複数の採光野の表示形態を変更する制御を行う
ことを特徴とする請求項１に記載の情報処理装置。
【請求項８】
前記取得部は、前記表示領域に関する情報に加えて、前記採光野を設定する対象の部位に関する情報を更に取得し、
前記表示制御部は、前記取得部で取得された前記表示領域に関する情報および前記部位に関する情報に基づいて、前記表示部が表示する前記複数の採光野の表示形態を変更する制御を行う
ことを特徴とする請求項１に記載の情報処理装置。
【請求項９】
自動露出制御を行うための複数の採光野を表示する表示部を備える情報処理装置の制御方法であって、
前記表示部において前記複数の採光野を表示する表示領域に関する情報を取得する取得ステップと、
前記取得ステップで取得された前記表示領域に関する情報に基づいて、前記表示部が表示する前記複数の採光野の表示形態を変更する制御を行う表示制御ステップと、
を有することを特徴とする情報処理装置の制御方法。
【請求項１０】
自動露出制御を行うための複数の採光野を表示する表示部を備える情報処理装置の制御方法をコンピュータに実行させるためのプログラムであって、
前記表示部において前記複数の採光野を表示する表示領域に関する情報を取得する取得ステップと、
前記取得ステップで取得された前記表示領域に関する情報に基づいて、前記表示部が表示する前記複数の採光野の表示形態を変更する制御を行う表示制御ステップと、
をコンピュータに実行させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、情報処理装置及びその制御方法、並びに、プログラムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、Ｘ線などの放射線を放射線画像データに係る電気信号として検出する放射線撮影装置の多機能化が検討されている。Ｘ線などの放射線の低線量による撮影は、医療分野における放射線撮影の課題であり、それを解決するための機能の１つに、放射線の自動露出制御（ＡｕｔｏｍａｔｉｃＥｘｐｏｓｕｒｅＣｏｎｔｒｏｌ：ＡＥＣ）がある。この自動露出制御（ＡＥＣ）は、被検者などの被写体を透過した放射線の積算線量を検知し、検知した積算線量が適正量に達した時点で放射線源による放射線の照射を停止するための機能である。
【０００３】
放射線撮影装置としてＦＰＤ（ＦｌａｔＰａｎｅｌＤｅｔｅｃｔｏｒ）を用いて自動露出制御（ＡＥＣ）を行う場合、例えば、ＦＰＤとは別体の板状のＡＥＣ検出器を被写体とＦＰＤとの間に挟むように配置することがある。また、昨今では、ＡＥＣ検出器をＦＰＤに内蔵する内蔵ＡＥＣと呼ばれる技術がある。ＡＥＣ検出器は、予め選択された１つまたは複数の領域であって放射線の線量を検知する放射線検知領域（採光野）で被写体を透過した放射線の積算線量を計測し、予め決められた適正量に到達したところで放射線の照射停止が行われる。特許文献１には、複数の採光野から使用する採光野を設定するための技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－２６８８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上述した使用する採光野を設定するための操作としては、例えばユーザーが、表示部に表示された複数の採光野の中から使用する採光野を選択して設定することが想定される。この際、例えば複数の採光野を表示する表示領域のサイズ等が異なる場合に、一律に複数の採光野の表示を行うと、ユーザーによる複数の採光野の視認性の低下や、ユーザーによる使用する採光野の選択操作の操作性が低下するという課題が生じうる。
【０００６】
本開示は、このような課題に鑑みてなされたものであり、複数の採光野を表示してユーザーが使用する採光野の選択操作を行う際に、ユーザーによる採光野の視認性及び操作性の向上を実現できる技術を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の情報処理装置は、自動露出制御を行うための複数の採光野を表示する表示部と、前記表示部において前記複数の採光野を表示する表示領域に関する情報を取得する取得部と、前記取得部で取得された前記表示領域に関する情報に基づいて、前記表示部が表示する前記複数の採光野の表示形態を変更する制御を行う表示制御部と、を備える。
【発明の効果】
【０００８】
本開示によれば、複数の採光野を表示してユーザーが使用する採光野の選択操作を行う際に、ユーザーによる採光野の視認性及び操作性の向上を実現することができる。
【図面の簡単な説明】
【０００９】

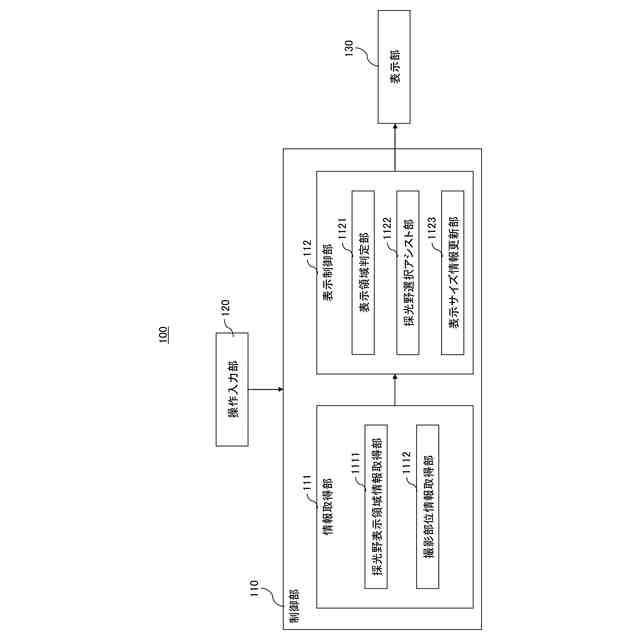

第１の実施形態に係る情報処理装置の概略構成の一例を示す図である。

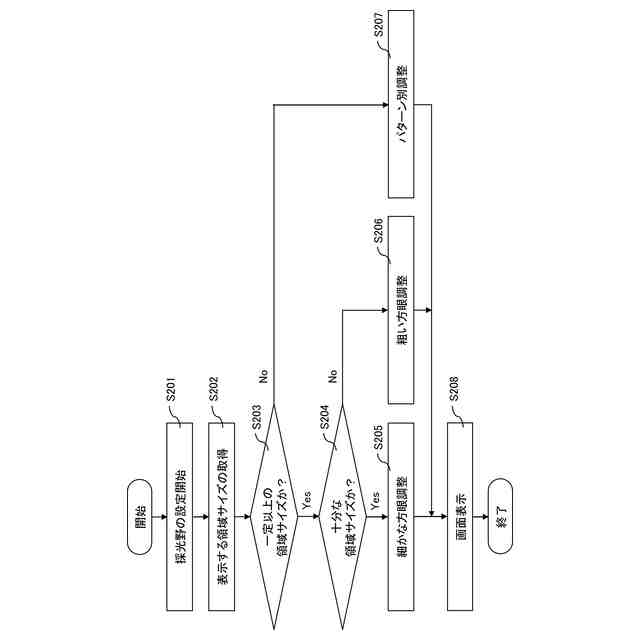

第１の実施形態に係る情報処理装置の制御方法における処理手順の一例を示すフローチャートである。
第１の実施形態を示し、図１に示す表示部における処理例を示す図である。
図２のステップＳ２０５及びステップＳ２０６の処理例を示す図である。
図２のステップＳ２０７の処理例を示す図である。
第１の実施形態を示し、図１に示す採光野選択アシスト部による機能を説明するための図である。

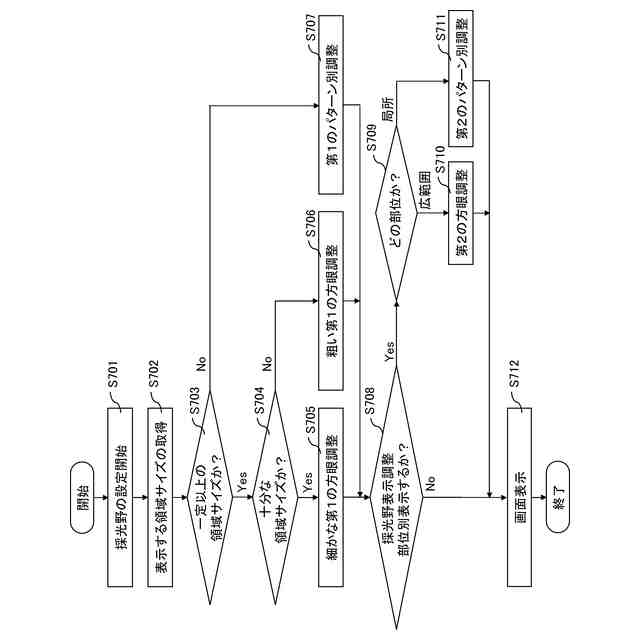

第２の実施形態に係る情報処理装置の制御方法における処理手順の一例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
以下に、図面を参照しながら、本開示を実施するための形態（実施形態）について説明する。なお、以下に説明する実施形態は、特許請求の範囲を限定するものでなく、また、以下の実施形態で説明されている特徴の組み合わせの全てが本開示の課題を解決するために必須のものとは限らない。
（【００１１】以降は省略されています）
