特許ウォッチ

公開番号2025092462
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2024210920
出願日2024-12-04
発明の名称プロピレン樹脂組成物、成形体、および、成形体の製造方法
出願人住友化学株式会社
代理人弁理士法人藤本パートナーズ
主分類C08L 23/12 20060101AFI20250612BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ポリプロピレンを再利用しつつも、ウエルド高さが比較的低い成形体が得られるプロピレン樹脂組成物、成形体、および、成形体の製造方法を提供することを課題とする。
【解決手段】リサイクルプロピレン組成物(A)と、バージンヘテロファジックプロピレン重合材料(B)と、を含み、前記バージンヘテロファジックプロピレン重合材料(B)の重量平均分子量が、20万以上50万未満であり、かつ、[η]CXISに対する[η]CXSの比が、6.0未満であり、前記バージンヘテロファジックプロピレン重合材料(B)のメルトフローレート(MFR)が、5g/10分以上である、プロピレン樹脂組成物。
【選択図】なし
特許請求の範囲【請求項１】
リサイクルプロピレン組成物（Ａ）と、
バージンヘテロファジックプロピレン重合材料（Ｂ）と、を含み、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の重量平均分子量が、２０万以上５０万未満であり、かつ、［η］ＣＸＩＳに対する［η］ＣＸＳの比が、６．０未満であり、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）のメルトフローレート（ＭＦＲ）が、５ｇ／１０分以上である、プロピレン樹脂組成物。
続きを表示（約 1,500 文字）【請求項２】
前記バージンヘテロファジックプロピレン重合材料（Ｂ）のメルトフローレート（ＭＦＲ）が、１００ｇ／１０分以下である、請求項１に記載のプロピレン樹脂組成物。
【請求項３】
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の［η］ＣＸＳが、５．００ｄＬ／ｇ以上９．００ｄＬ／ｇ以下である、請求項１に記載のプロピレン樹脂組成物。
【請求項４】
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の［η］ＣＸＩＳが、０．５０ｄＬ／ｇ以上２．００ｄＬ／ｇ以下である、請求項１に記載のプロピレン樹脂組成物。
【請求項５】
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の［η］ＣＸＩＳに対する［η］ＣＸＳの比が、３．０以上６．０未満である、請求項１に記載のプロピレン樹脂組成物。
【請求項６】
前記バージンヘテロファジックプロピレン重合材料（Ｂ）中のＣＸＳ量が、バージンヘテロファジックプロピレン重合材料（Ｂ）の全質量１００％に対して、１５質量％以上３０質量％以下である、請求項１に記載のプロピレン樹脂組成物。
【請求項７】
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の［η］ＣＸＳが、５．００ｄＬ／ｇ以上９．００ｄＬ／ｇ以下であり、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の［η］ＣＸＩＳが、０．５０ｄＬ／ｇ以上２．００ｄＬ／ｇ以下であり、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の［η］ＣＸＩＳに対する［η］ＣＸＳの比が、３．０以上６．０未満であり、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）中のＣＸＳ量が、バージンヘテロファジックプロピレン重合材料（Ｂ）の全質量１００％に対して、１５質量％以上３０質量％以下である、請求項１に記載のプロピレン樹脂組成物。
【請求項８】
前記リサイクルプロピレン組成物（Ａ）は、少なくとも一部が自動車用部品から回収した材料に由来する、請求項１に記載のプロピレン樹脂組成物。
【請求項９】
さらに、バージンヘテロファジックプロピレン重合材料（Ｃ）を含み、
前記バージンヘテロファジックプロピレン重合材料（Ｃ）が、
重量平均分子量が２０万未満であるバージンヘテロファジックプロピレン重合材料（Ｃ１）、
重量平均分子量が５０万以上であるバージンヘテロファジックプロピレン重合材料（Ｃ２）、および、
重量平均分子量が２０万以上５０万未満であり、かつ、［η］ＣＸＩＳに対する［η］ＣＸＳの比が６．０以上であるバージンヘテロファジックプロピレン重合材料（Ｃ３）からなる群より選ばれる少なくとも一種である、請求項１に記載のプロピレン樹脂組成物。
【請求項１０】
前記リサイクルプロピレン組成物（Ａ）、前記バージンヘテロファジックプロピレン重合材料（Ｂ）、および、前記バージンヘテロファジックプロピレン重合材料（Ｃ）の合計質量１００質量％に対して、
前記リサイクルプロピレン組成物（Ａ）の含有量が、２０質量％以上８０質量％以下であり、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の含有量が、１質量％以上２０質量％以下であり、
前記バージンヘテロファジックプロピレン重合材料（Ｃ）の含有量が、５質量％以上７９質量％以下である、請求項９に記載のプロピレン樹脂組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プロピレン樹脂組成物、成形体、および、成形体の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ポリプロピレンは、良好な成形加工性を有すると共に、剛性、耐熱性等に優れることから、自動車用部品（例えば、バンパー等の外装部品、ドアトリム、インスツルメントパネル等の内装部品等）、家庭用電気製品の筐体等に広く用いられている。そして、市場で使用されたポリプロピレンの成形体を回収し、プラスチック製品の原料として再利用することが行われている。
【０００３】
市場から回収したポリプロピレンの成形体を用いて、再利用可能な原料であるプロピレン樹脂組成物を得る方法として、例えば、特許文献１では、車用バンパーの粉砕物、結晶性ポリプロピレン、エラストマー、無機フィラーおよび光遮蔽性顔料を、加熱溶融して得られる樹脂組成物が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－１３９４２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に記載されている樹脂組成物では、該樹脂組成物を溶融混練後、射出成形する際に、金型内で流動する樹脂の合流部にウエルドと呼ばれる、成形品表面に高い凹凸を伴う筋状の線が発生するという問題がある。
【０００６】
上記のように成形体の表面に発生するウエルド高さが高いと、最終製品の外観不良が引き起こされることから、ウエルド高さが低い成形体が求められている。
【０００７】
そこで、本発明は、ポリプロピレンを再利用しつつも、ウエルド高さが比較的低い成形体が得られるプロピレン樹脂組成物、成形体、および、成形体の製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００８】
本発明に係るプロピレン樹脂組成物は、
リサイクルプロピレン組成物（Ａ）と、
バージンヘテロファジックプロピレン重合材料（Ｂ）と、を含み、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の重量平均分子量が、２０万以上５０万未満であり、かつ、［η］ＣＸＩＳに対する［η］ＣＸＳの比が、６．０未満であり、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）のメルトフローレート（ＭＦＲ）が、５ｇ／１０分以上である。
【０００９】
本発明に係る成形体は、
上述のプロピレン樹脂組成物を含む。
【００１０】
本発明に係る成形体の製造方法は、
リサイクルプロピレン組成物（Ａ）を含むペレットと、バージンヘテロファジックプロピレン重合材料（Ｂ）を含むペレットと、を混合して混合物を得る工程と、
成形機を用いて該混合物を成形して成形体を得る工程と、を含み、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）の重量平均分子量が、２０万以上５０万未満であり、かつ、［η］ＣＸＩＳに対する［η］ＣＸＳの比が、６．０未満であり、
前記バージンヘテロファジックプロピレン重合材料（Ｂ）のメルトフローレート（ＭＦＲ）が、５ｇ／１０分以上である。
【発明の効果】
（【００１１】以降は省略されています）

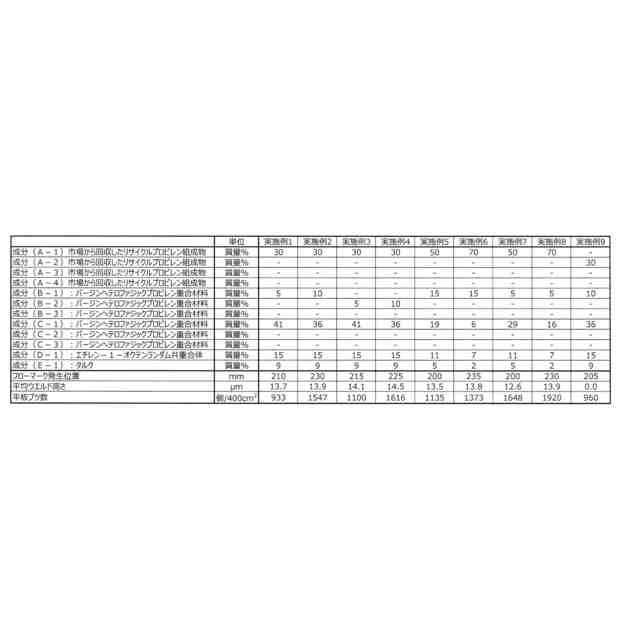

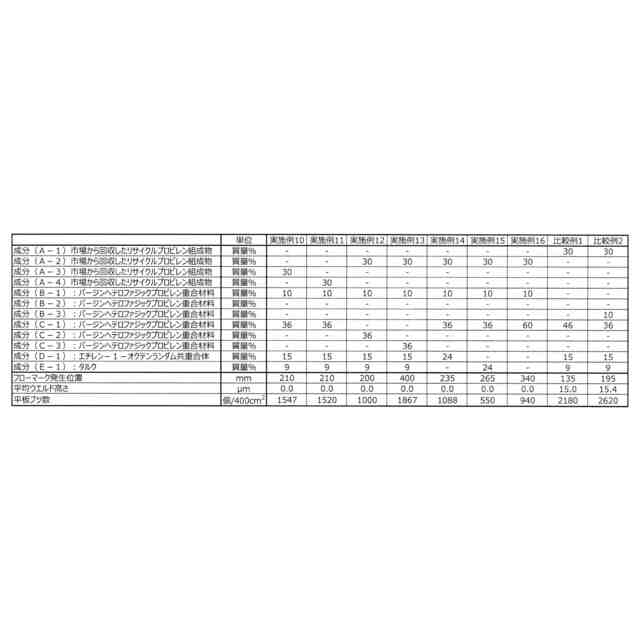

関連特許
