公開番号2025091434
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206553
出願日2023-12-07
発明の名称ズームレンズ及びそれを有する撮像装置
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G02B 15/20 20060101AFI20250612BHJP(光学)
要約【課題】広角端で広い画角を確保し、最短撮影距離が短く、大口径でありながら高い光学性能が得られるズームレンズを提供すること。

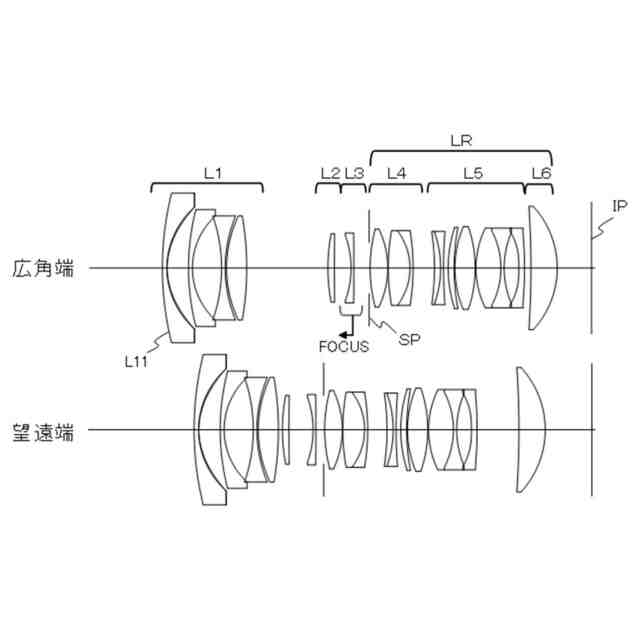

【解決手段】ズームレンズは、物体側から像側へ順に配置された、負の屈折力の第1レンズ群、正の屈折力の第2レンズ群、負の屈折力の第3レンズ群、1つ以上のレンズ群を含み且つ広角端における合成の屈折力が正の後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、第1レンズ群の最も物体側のレンズは、負の屈折力を有し、フォーカシングに際して、第3レンズ群が移動し、広角端におけるズームレンズの焦点距離、第2レンズ群の焦点距離、第3レンズ群の焦点距離を各々適切に設定すること。

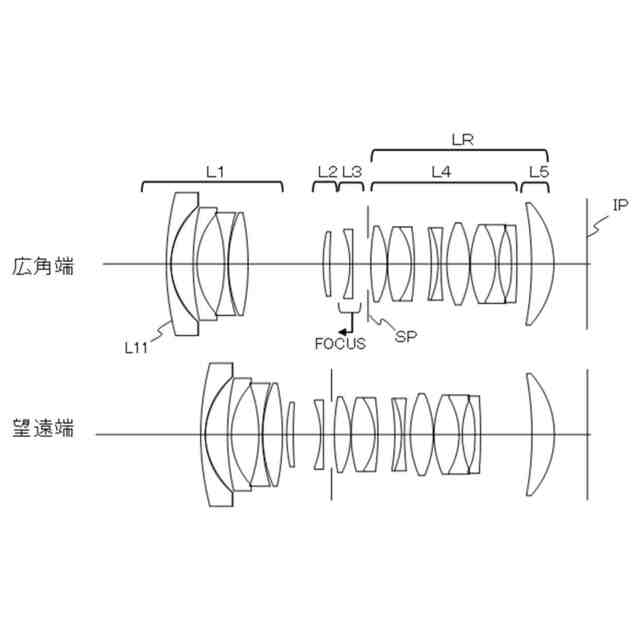

【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に配置された、負の屈折力の第１レンズ群、正の屈折力の第２レンズ群、負の屈折力の第３レンズ群、１つ以上のレンズ群を含み且つ広角端における合成の屈折力が正の後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、
前記第１レンズ群の最も物体側のレンズは、負の屈折力を有し、
フォーカシングに際して、前記第３レンズ群が移動し、

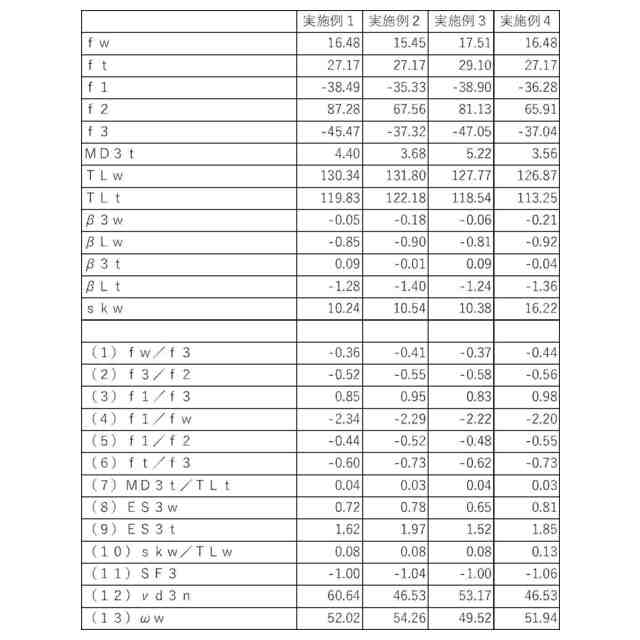

広角端における前記ズームレンズの焦点距離をｆｗ、前記第２レンズ群の焦点距離をｆ２、前記第３レンズ群の焦点距離をｆ３とするとき、
－１．０＜ｆｗ／ｆ３＜－０．３
－０．７＜ｆ３／ｆ２＜０．０
なる条件式を満足することを特徴とするズームレンズ。
続きを表示（約 1,000 文字）【請求項２】
前記第１レンズ群の焦点距離をｆ１とするとき、
０．６＜ｆ１／ｆ３＜２．０
なる条件式を満足することを特徴とする請求項１に記載のズームレンズ。
【請求項３】
前記第１レンズ群の焦点距離をｆ１とするとき、
－４．０＜ｆ１／ｆｗ＜－１．８
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項４】
前記第１レンズ群の焦点距離をｆ１とするとき、
－０．７＜ｆ１／ｆ２＜０．０
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項５】
望遠端における前記ズームレンズの焦点距離をｆｔとするとき、
－１．０＜ｆｔ／ｆ３＜－０．４
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項６】
望遠端におけるフォーカシングに際して前記第３レンズ群が光軸上を移動する距離をＭＤ３ｔ、望遠端における前記ズームレンズの光学全長をＴＬｔとするとき、
０．００＜ＭＤ３ｔ／ＴＬｔ＜０．５５
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項７】
広角端における前記第３レンズ群のフォーカス敏感度をＥＳ３ｗとするとき、
０．５＜ＥＳ３ｗ＜１．１
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項８】
望遠端における前記第３レンズ群のフォーカス敏感度をＥＳ３ｔとするとき、
１．２＜ＥＳ３ｔ＜２．３
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項９】
広角端におけるバックフォーカスをｓｋｗ、広角端における前記ズームレンズの光学全長をＴＬｗとするとき、
０．０５＜ｓｋｗ／ＴＬｗ＜０．２０
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
【請求項１０】
前記第３レンズ群を構成するレンズのシェープファクタをＳＦ３とするとき、
－１．４＜ＳＦ３＜－０．９
なる条件式を満足することを特徴とする請求項１又は２に記載のズームレンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズに関し、特にデジタルビデオカメラ、デジタルスチルカメラ、放送用カメラ、銀塩フィルム用カメラ、監視用カメラ等に好適なものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、撮像装置に用いる光学系には、小型でありながら、最至近撮影時における物体とレンズとの距離（最短撮影距離）を短縮し最大撮影倍率が大きい、そして高い光学性能を有することが要望されている。光学系全体の小型化を図りつつ、良好な光学性能を得るには、各レンズ群の屈折力や構成、各レンズ群のズーミングに伴う移動条件等を適切に設定することが重要となる。
【０００３】
特許文献１には、物体側から像側へ順に配置された、負、正、負、正、負の屈折力の第１乃至第５レンズ群からなるズームレンズを開示されている。
【０００４】
特許文献２には、物体側から像側へ順に配置された、負、正、負、負の屈折力の第１乃至第４レンズ群からなるズームレンズが開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１２６０５８号公報
特開２０２１－１３５４５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１のズームレンズでは、フォーカシングは、開口絞りよりも物体側に配置されたフォーカス群である第３レンズ群で行われる構成となっている。しかしながら、第３レンズ群のフォーカス敏感度が低いため、最短撮影距離を短縮しようとするとズームレンズが大型化してしまうため、好ましくない。
【０００７】
特許文献２のズームレンズでは、フォーカシングは、開口絞りよりも像側に配置されたフォーカス群である第３レンズ群で行われる構成となっている。しかしながら、第３レンズ群のフォーカス敏感度は高いが、第３レンズ群の屈折力が強いため、最短撮影距離の短縮には有利となるが、第３レンズ群の質量が増加したり、フォーカシングに伴う像面湾曲等の光学性能の変化が増加したりするため、好ましくない。
【０００８】
本発明は、広角端で広い画角を確保し、最短撮影距離が短く、大口径でありながら高い光学性能が得られるズームレンズを提供することである。
【課題を解決するための手段】
【０００９】

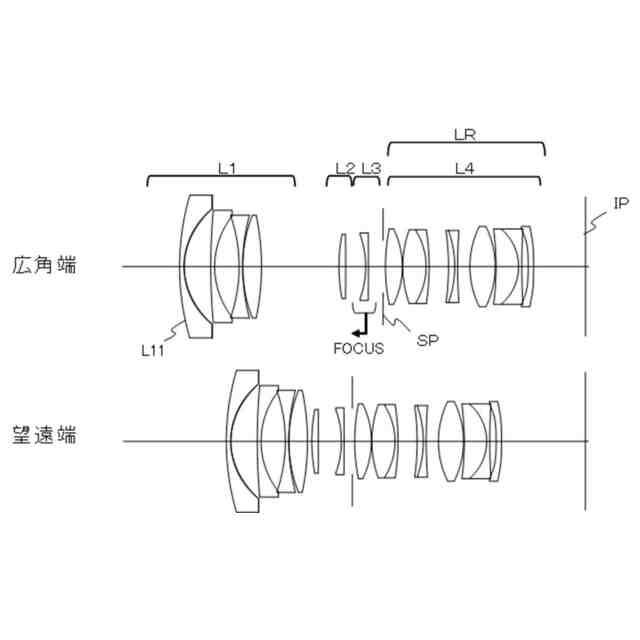

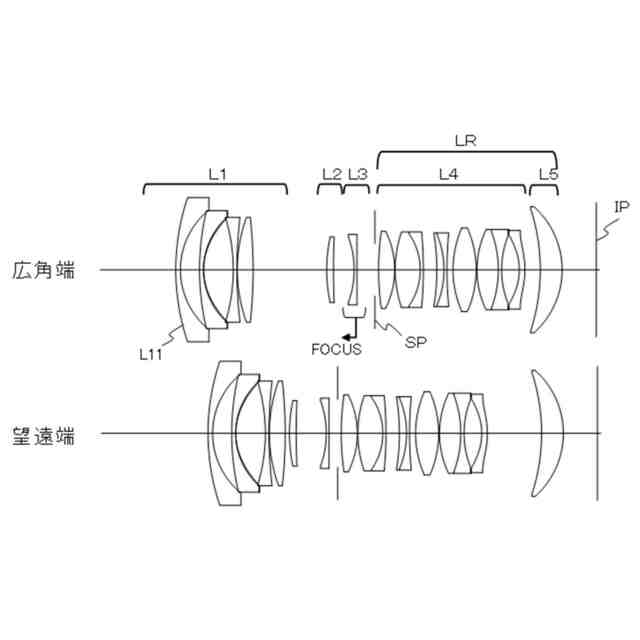

本発明の一側面としてのズームレンズは、物体側から像側へ順に配置された、負の屈折力の第１レンズ群、正の屈折力の第２レンズ群、負の屈折力の第３レンズ群、１つ以上のレンズ群を含み且つ広角端における合成の屈折力が正の後群からなり、ズーミングに際して隣り合うレンズ群の間隔が変化するズームレンズであって、第１レンズ群の最も物体側のレンズは、負の屈折力を有し、フォーカシングに際して、第３レンズ群が移動し、広角端におけるズームレンズの焦点距離をｆｗ、第２レンズ群の焦点距離をｆ２、第３レンズ群の焦点距離をｆ３とするとき、
－１．０＜ｆｗ／ｆ３＜－０．３
－０．７＜ｆ３／ｆ２＜０．０
なる条件式を満足することを特徴とする。
【発明の効果】
【００１０】
本発明によれば、広角端で広い画角を確保し、最短撮影距離が短く、大口径でありながら高い光学性能が得られるズームレンズを提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
