公開番号2025088610
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203419
出願日2023-11-30
発明の名称光伝送装置および光伝送方法
出願人富士通株式会社
代理人個人
主分類H04B 10/071 20130101AFI20250604BHJP(電気通信技術)
要約【課題】ラマン励起を行う光伝送装置でOSC光に含まれる雑音に起因するAPSDの誤動作を防止できること。
【解決手段】光伝送装置100Aは、伝送路101aのWDM光をラマン励起光によりラマン増幅する。光伝送装置100Aの制御部は、起動時、伝送路101aに対し、OSC光のみを送信したときに伝送路101aから反射入力される反射モニタ値Aを測定し、伝送路101aに対し、WDM光と、ラマン励起光と、OSC光と、を送信したときに伝送路101aから反射入力される反射モニタ値Bを測定し、反射モニタ値B-反射モニタ値Aにより反射光レベルの雑音光に相当する補正値を算出する。制御部は、運用中、入力される反射光レベルを監視し、補正値で補正した反射光レベルに基づくAPSD制御を行う。
【選択図】図1
特許請求の範囲【請求項１】
伝送路のＷＤＭ光をラマン励起光によりラマン増幅する光伝送装置において、
自装置の起動時、伝送路に対し、ＯＳＣ（ＯｐｔｉｃａｌＳｕｐｅｒｖｉｓｏｒｙＣｈａｎｎｅｌ）光のみを送信したときに前記伝送路から反射入力される第１の反射光レベルを測定し、
前記伝送路に対し、前記ＷＤＭ光と、前記ラマン励起光と、前記ＯＳＣ光と、を送信したときに前記伝送路から反射入力される第２の反射光レベルを測定し、
前記第１の反射光レベルと、前記第２の反射光レベルとに基づき、前記伝送路から反射入力される反射光レベルの雑音光に相当する補正値を算出し、
自装置の運用中、入力される前記反射光レベルを監視し、前記補正値で補正した反射光レベルに基づくＡＰＳＤ（ＡｕｔｏＰｏｗｅｒＳｈｕｔＤｏｗｎ）制御を行う、
制御部を備えたことを特徴とする光伝送装置。
続きを表示（約 990 文字）【請求項２】
前記ＷＤＭ光は、前記ラマン励起光が前記ＯＳＣの波長帯域に雑音を生じさせる複数のバンド帯域を含むことを特徴とする請求項１に記載の光伝送装置。
【請求項３】
前記バンド帯域は、ＣバンドおよびＬバンドであることを特徴とする請求項２に記載の光伝送装置。
【請求項４】
前記伝送路に対し、後方励起、前方励起、あるいはその組み合わせで前記ラマン励起光を出力するラマン励起アンプを有することを特徴とする請求項１に記載の光伝送装置。
【請求項５】
前記伝送路から反射入力される信号光のうち前記ＯＳＣ光の波長帯域のみを通過させる光フィルタと、
前記光フィルタ通過後の前記ＯＳＣ光の反射光レベルを検出する光検出器と、を有し、
前記制御部は、前記光検出器が検出した前記反射光レベルを監視することを特徴とする請求項１に記載の光伝送装置。
【請求項６】
前記制御部は、
前記第２の反射光レベルと前記第２の反射光レベルとの差分により前記反射光レベルの補正値を算出し、
前記反射光レベルの補正値に基づき反射検出閾値を設定し、
前記運用中、入力される前記反射光レベルを前記反射検出閾値と比較し、当該比較結果に基づき前記ＡＰＳＤ制御を行うことを特徴とする請求項１に記載の光伝送装置。
【請求項７】
伝送路のＷＤＭ光をラマン励起光によりラマン増幅する光伝送装置の光伝送方法において、
自装置の起動時、伝送路に対し、ＯＳＣ（ＯｐｔｉｃａｌＳｕｐｅｒｖｉｓｏｒｙＣｈａｎｎｅｌ）光のみを送信したときに前記伝送路から反射入力される第１の反射光レベルを測定し、
前記伝送路に対し、前記ＷＤＭ光と、前記ラマン励起光と、前記ＯＳＣ光と、を送信したときに前記伝送路から反射入力される第２の反射光レベルを測定し、
前記第１の反射光レベルと、前記第２の反射光レベルとに基づき、前記伝送路から反射入力される反射光レベルの雑音光に相当する補正値を算出し、
自装置の運用中、入力される前記反射光レベルを監視し、前記補正値で補正した反射光レベルに基づくＡＰＳＤ（ＡｕｔｏＰｏｗｅｒＳｈｕｔＤｏｗｎ）制御を行う、
ことを特徴とする光伝送方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光伝送装置および光伝送方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
光伝送装置において、ラマン励起光に基づき光ファイバ等の伝送路のＷＤＭ光を光増幅するものがある。この光伝送装置は、ＡＰＳＤ（ＡｕｔｏＰｏｗｅｒＳｈｕｔＤｏｗｎ）による光出力遮断の安全制御機能を有し、光パワーのレーザ光が外部に放射され人体に危害を与えることを防ぐ。ＡＰＳＤは、ＯＳＣ（ＯｐｔｉｃａｌＳｕｐｅｒｖｉｓｏｒｙＣｈａｎｎｅｌ）光を用いたリンクダウン検出時に光アンプの出力を停止させる。
【０００３】
ＷＤＭ光の伝送状態を監視する先行技術としては、例えば、ラマン励起光の反射光を除去するフィルタを備え、反射光に紛れ込む残留ラマン励起光をフィルタ除去することで、ラマン励起光によって光増幅器の遮断回路の誤動作を防止するものがある。また、光ファイバリンクを監視する監視信号と送信されるデータ信号とに基づき、光ファイバリンクの後方散乱の位置および信号損失を決定する監視方法がある（例えば、下記特許文献１，２参照。）。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－３２４６８４号公報
米国特許出願公開第２０１７／０３４６５５０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、ＷＤＭ伝送システムでは帯域幅が拡大され、例えば、ＣバンドおよびＬバンドを同時に利用したＷＤＭ光を伝送するマルチバンド（Ｃ＋Ｌバンド）のＷＤＭ伝送システムが提案されている。従来の技術でそのままマルチバンド伝送する場合、利得を有するＷＤＭ光（主信号）の波長数が多くなる。この場合、誘導ラマン散乱（ＳＲＳ）に伴って高レベルとなったＯＳＣ帯の雑音光が送信ノードに反射入力される要因等でＯＳＣのモニタ値が高反射であると誤検出することがある。この場合、送信ノードのＡＰＳＤの機能が働き、運用中のＷＤＭ光がシャットダウンしてしまう。ＷＤＭはＷａｖｅｌｅｎｇｔｈＤｉｖｉｓｉｏｎＭｕｌｔｉｐｌｅｘｉｎｇ、ＳＲＳはＳｔｉｍｕｌａｔｅｄＲａｍａｎＳｃａｔｔｅｒｉｎｇの略である。
【０００６】
一つの側面では、本発明は、ラマン励起を行う光伝送装置でＯＳＣ光に含まれる雑音に起因するＡＰＳＤの誤動作を防止できることを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一側面によれば、伝送路のＷＤＭ光をラマン励起光によりラマン増幅する光伝送装置において、自装置の起動時、伝送路に対し、ＯＳＣ（ＯｐｔｉｃａｌＳｕｐｅｒｖｉｓｏｒｙＣｈａｎｎｅｌ）光のみを送信したときに前記伝送路から反射入力される第１の反射光レベルを測定し、前記伝送路に対し、前記ＷＤＭ光と、前記ラマン励起光と、前記ＯＳＣ光と、を送信したときに前記伝送路から反射入力される第２の反射光レベルを測定し、前記第１の反射光レベルと、前記第２の反射光レベルとに基づき、前記伝送路から反射入力される反射光レベルの雑音光に相当する補正値を算出し、自装置の運用中、入力される前記反射光レベルを監視し、前記補正値で補正した反射光レベルに基づくＡＰＳＤ（ＡｕｔｏＰｏｗｅｒＳｈｕｔＤｏｗｎ）制御を行う、制御部を備えたことを要件とする。
【発明の効果】
【０００８】
本発明の一態様によれば、ラマン励起を行う光伝送装置でＯＳＣ光に含まれる雑音に起因するＡＰＳＤの誤動作を防止できるという効果を奏する。
【図面の簡単な説明】
【０００９】

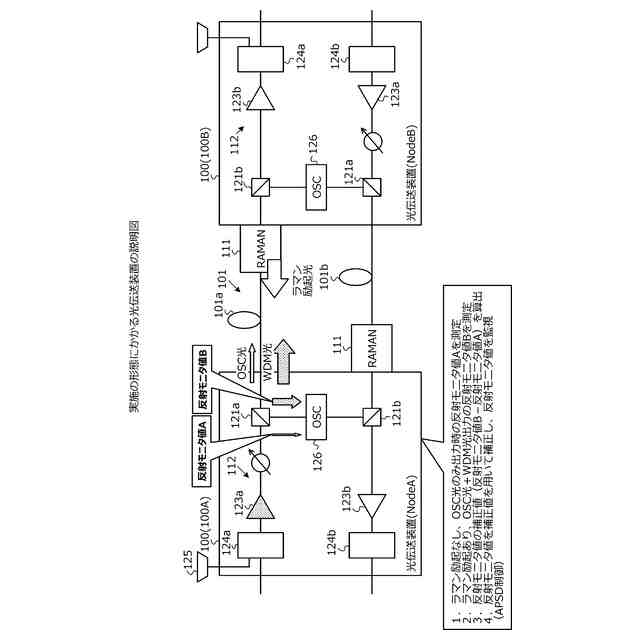

図１は、実施の形態にかかる光伝送装置の説明図である。

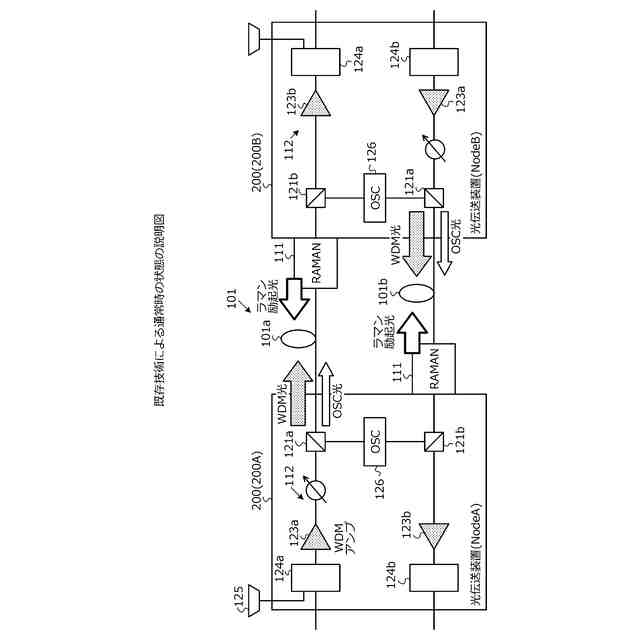

図２は、既存技術による通常時の説明図である。

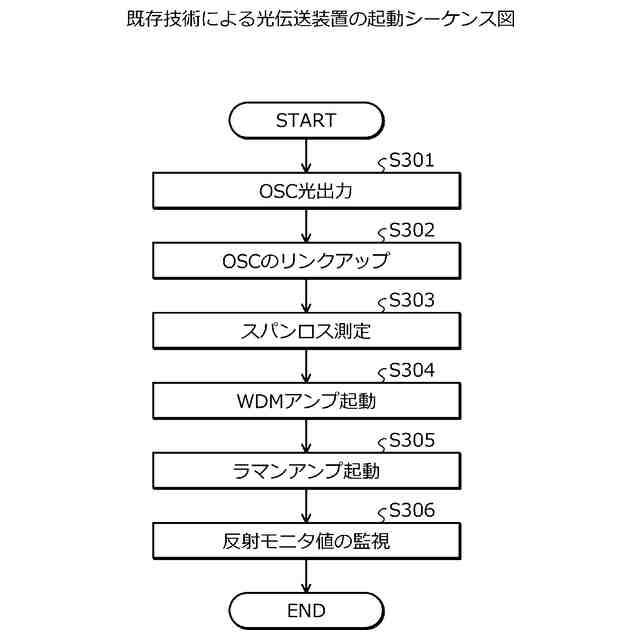

図３は、既存技術による光伝送装置の起動シーケンス図である。

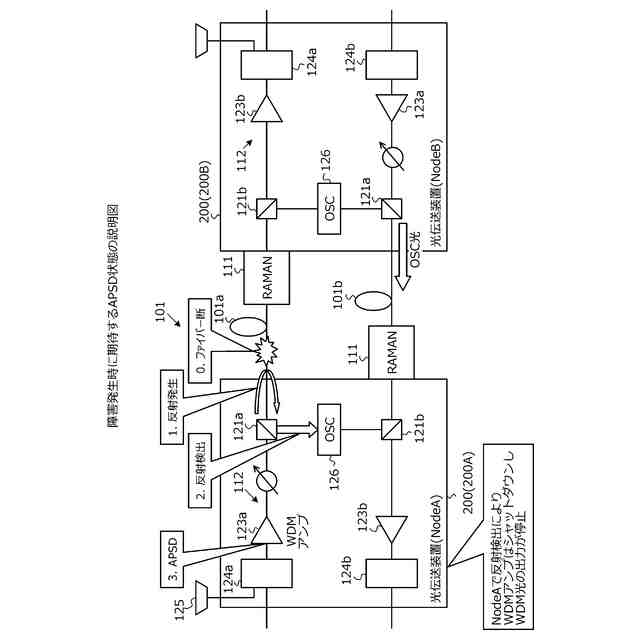

図４は、障害発生時に期待するＡＰＳＤ状態の説明図である。
図５は、既存技術によるマルチバンド伝送時の課題の説明図である。

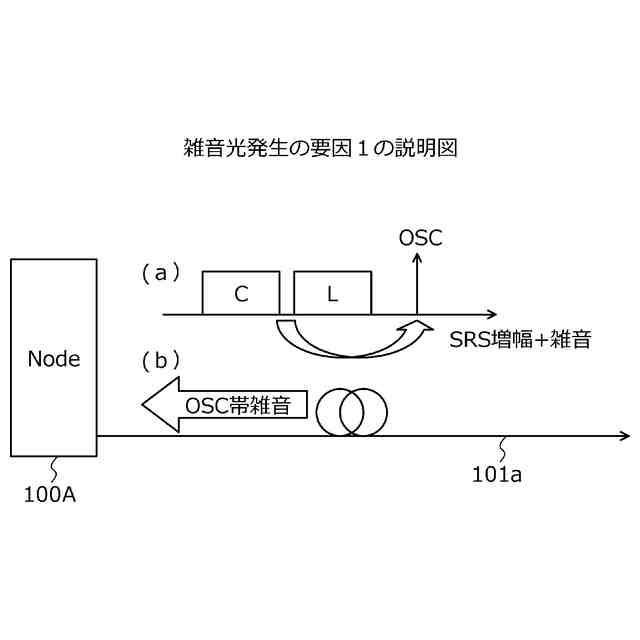

図６は、雑音光発生の要因１の説明図である。
図７は、雑音光発生の要因２の説明図である。

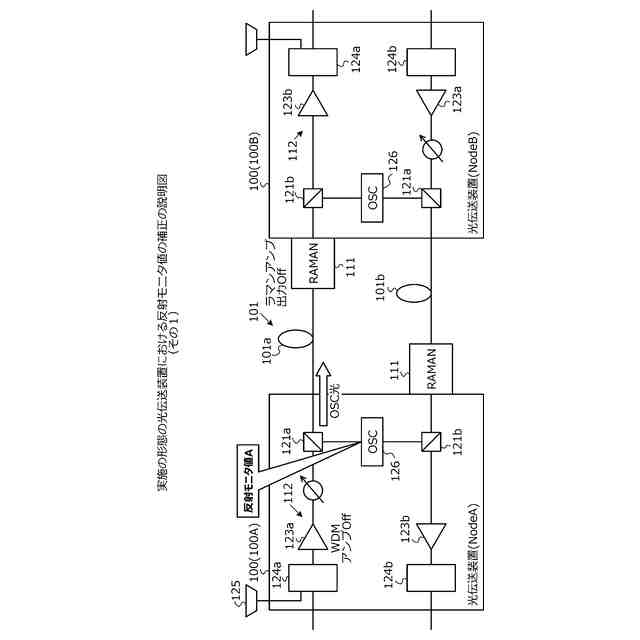

図８Ａは、実施の形態の光伝送装置における反射モニタ値の補正の説明図である。（その１）

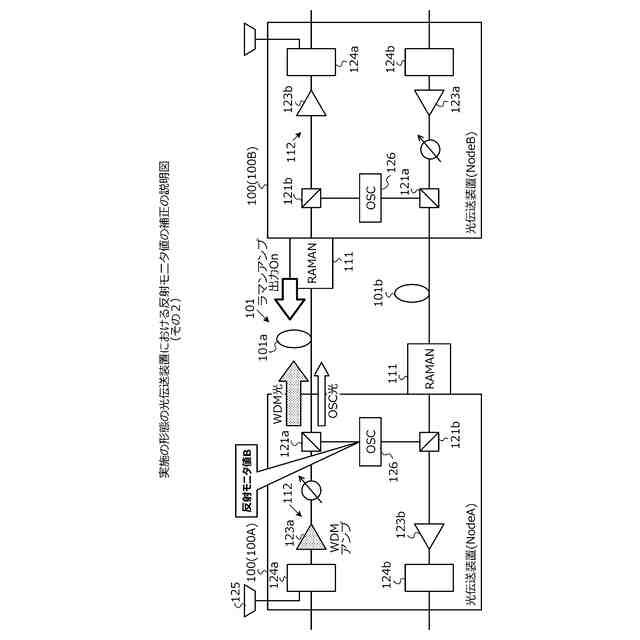

図８Ｂは、実施の形態の光伝送装置における反射モニタ値の補正の説明図である。（その２）
図８Ｃは、実施の形態にかかる反射モニタ値の補正およびＡＰＳＤ制御を説明する図表である。
図９は、実施の形態にかかる光伝送装置の機能ブロック図である。
図１０は、実施の形態にかかる光伝送装置の制御部のハードウェア構成例を示す図である。
図１１は、実施の形態にかかる光伝送装置の起動シーケンス図である。（通常時）
図１２は、実施の形態にかかる光伝送装置の起動シーケンス図である。（ファイバ取り外し作業によるファイバ特性変化時）
【発明を実施するための形態】
【００１０】
以下に図面を参照して、開示の光伝送装置の実施の形態を詳細に説明する。
（【００１１】以降は省略されています）
