特許ウォッチ

公開番号2025088410
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203095
出願日2023-11-30
発明の名称液晶ポリエステル組成物、成形品及び成形品の製造方法
出願人住友化学株式会社
代理人個人,個人,個人
主分類C08L 67/00 20060101AFI20250604BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】高い流動性及び低い誘電率を有し、破損時の微粉の飛散が少ない成形品を形成可能な液晶ポリエステル組成物を提供すること。
【解決手段】液晶ポリエステルと、中空ガラスフィラーを含有する無機フィラーと、スチレン系樹脂と、を含む、液晶ポリエステル組成物。
【選択図】なし

特許請求の範囲【請求項１】
液晶ポリエステルと、
中空ガラスフィラーを含有する無機フィラーと、
スチレン系樹脂と、
を含む、液晶ポリエステル組成物。
続きを表示（約 740 文字）【請求項２】
前記スチレン系樹脂が、ポリスチレンである、請求項１に記載の液晶ポリエステル組成物。
【請求項３】
前記中空ガラスフィラーの含有量が、前記液晶ポリエステル１００質量部に対して、５質量部以上６０質量部以下である、請求項１に記載の液晶ポリエステル組成物。
【請求項４】
前記スチレン系樹脂の含有量が、前記液晶ポリエステル１００質量部に対して、５質量部以上６０質量部以下である、請求項１に記載の液晶ポリエステル組成物。
【請求項５】
前記無機フィラーの含有量Ｃ
１
に対する前記スチレン系樹脂の含有量Ｃ
２
の比（Ｃ
２
／Ｃ
１
）が、０．１以上１０以下である、請求項１に記載の液晶ポリエステル組成物。
【請求項６】
前記無機フィラーが、非中空フィラーを更に含有する、請求項１に記載の液晶ポリエステル組成物。
【請求項７】
前記非中空フィラーの含有量が、前記液晶ポリエステル１００質量部に対して、２質量部以上２５質量部以下である、請求項６に記載の液晶ポリエステル組成物。
【請求項８】
前記無機フィラーに占める前記中空ガラスフィラーの割合が、５０質量％以上９５質量％以下である、請求項１に記載の液晶ポリエステル組成物。
【請求項９】
請求項１～８のいずれか一項に記載の液晶ポリエステル組成物を含む、成形品。
【請求項１０】
請求項１～８のいずれか一項に記載の液晶ポリエステル組成物の成形により、成形品を得る工程を含む、成形品の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液晶ポリエステル組成物、成形品及び成形品の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
液晶ポリエステルを含む成形品は、様々な分野、特に電気電子部品用途で使用されており、成形品の要求特性に応じた様々な組成が検討されている。例えば、特許文献１には、成形品の軽量化を目的とした組成物として、液晶ポリエステルと中空球体とを配合した組成物が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３２３７０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、環境への負荷の低減のため、射出成形時のランナー、スプルー等の成形品の端材を再利用する、リグラインドが注目されている。
【０００５】
特許文献１に記載の組成物では、当該組成物を含む端材の粉砕時に発生する微粉量が多く、リグラインド時の材料のロスが大きいという点で、改善の余地があった。
【０００６】
本開示の目的は、高い流動性及び低い誘電率を有し、且つ、破損時の微粉の飛散が少ない成形品を形成可能な液晶ポリエステル組成物及び当該組成物を含む成形品を提供することにある。また、本開示の他の目的は、上記成形品の製造方法を提供することにある。
【課題を解決するための手段】
【０００７】
本開示は、例えば以下を提供する。
［１］
液晶ポリエステルと、
中空ガラスフィラーを含有する無機フィラーと、
スチレン系樹脂と、
を含む、液晶ポリエステル組成物。
［２］
前記スチレン系樹脂が、ポリスチレンである、［１］に記載の液晶ポリエステル組成物。
［３］
前記中空ガラスフィラーの含有量が、前記液晶ポリエステル１００質量部に対して、５質量部以上６０質量部以下である、［１］又は［２］に記載の液晶ポリエステル組成物。
［４］
前記スチレン系樹脂の含有量が、前記液晶ポリエステル１００質量部に対して、５質量部以上６０質量部以下である、［１］～［３］のいずれか一つに記載の液晶ポリエステル組成物。
［５］
前記無機フィラーの含有量Ｃ
１
に対する前記スチレン系樹脂の含有量Ｃ
２
の比（Ｃ
２
／Ｃ
１
）が、０．１以上１０以下である、［１］～［４］のいずれか一つに記載の液晶ポリエステル組成物。
［６］
前記無機フィラーが、非中空フィラーを更に含有する、［１］～［５］のいずれか一つに記載の液晶ポリエステル組成物。
［７］
前記非中空フィラーの含有量が、前記液晶ポリエステル１００質量部に対して、２質量部以上２５質量部以下である、［６］に記載の液晶ポリエステル組成物。
［８］
前記無機フィラーに占める前記中空ガラスフィラーの割合が、５０質量％以上９０質量％以下である、［１］～［７］のいずれか一つに記載の液晶ポリエステル組成物。［９］
［１］～［８］のいずれか一つに記載の液晶ポリエステル組成物を含む、成形品。
［１０］
［１］～［８］のいずれか一つに記載の液晶ポリエステル組成物の成形により、成形品を得る工程を含む、成形品の製造方法。
［１１］
前記成形が、射出成形である、［１０］に記載の製造方法。
【発明の効果】
【０００８】
本開示によれば、高い流動性及び低い誘電率を有し、且つ、破損時の微粉の飛散が少ない成形品を形成可能な液晶ポリエステル組成物及び当該組成物を含む成形品が提供される。また、本開示によれば、上記成形品の製造方法が提供される。
【図面の簡単な説明】
【０００９】
図１は、薄肉流動長測定用の金型を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、本開示の好適な実施形態について詳細に説明する。

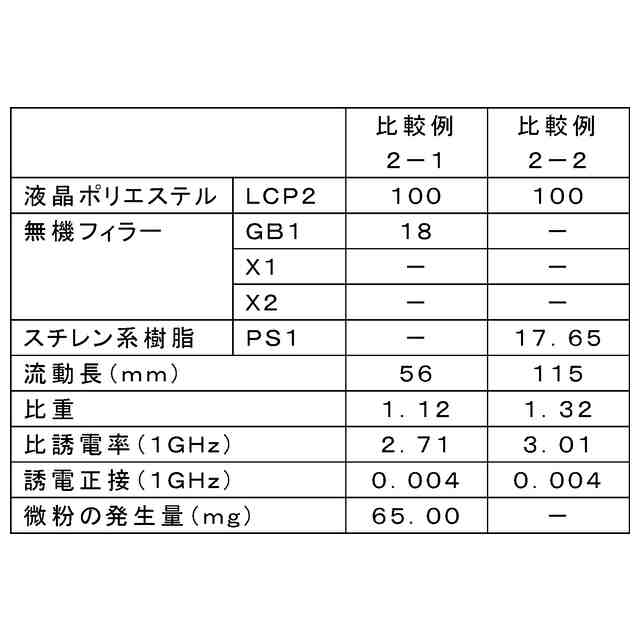

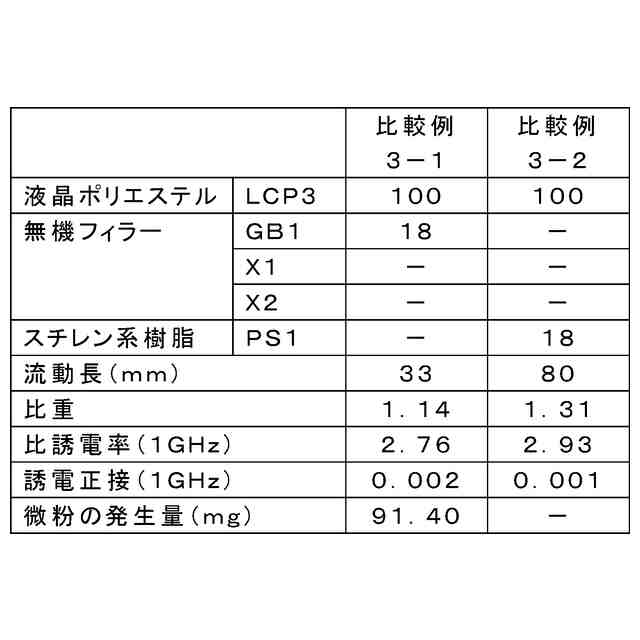

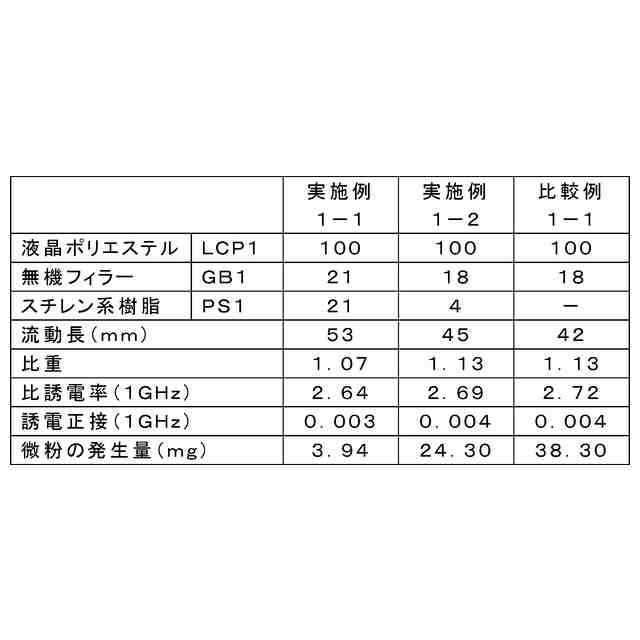

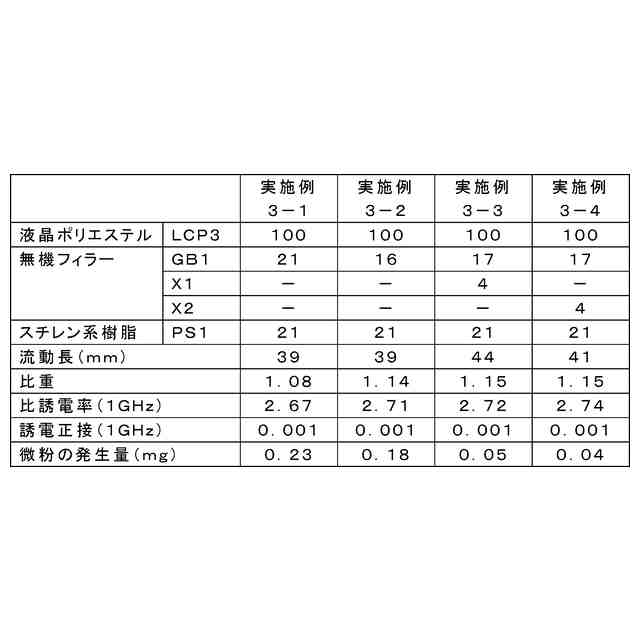

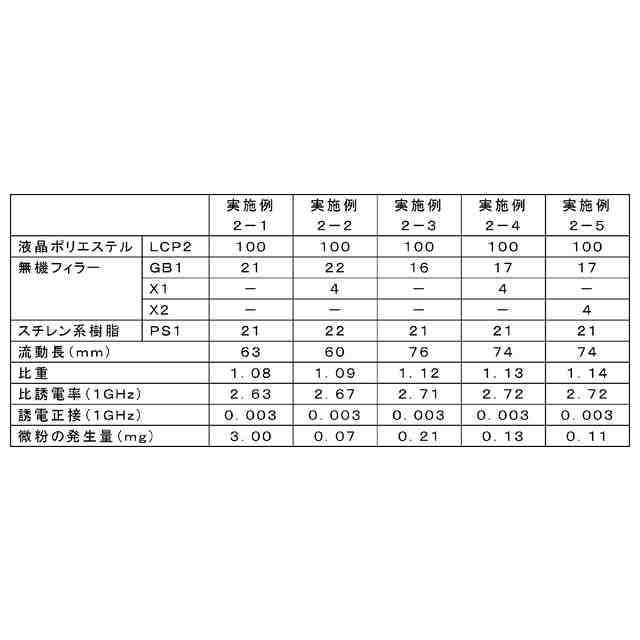

（【００１１】以降は省略されています）

関連特許
