発明の名称磁極片回転子、および、磁気ギヤ回転機械
出願人三菱重工業株式会社
代理人SSIP弁理士法人
主分類H02K 16/02 20060101AFI20250602BHJP(電力の発電,変換,配電)
要約【課題】温度変化が起きた場合であっても非磁性体の破損を抑制できる磁極片回転子、および、磁気ギヤ回転機械を提供する。
【解決手段】磁極片回転子は、周方向に間隔を空けて配置される複数の磁極片と、複数の磁極片と周方向に交互に配置される複数の非磁性体と、備える。複数の磁極片と複数の非磁性体はそれぞれ、互いに隣り合う隣接磁極片および隣接非磁性体を含み、磁極片回転子は、隣接磁極片と隣接非磁性体とによって挟まれる緩衝本体部を含む緩衝材をさらに備える。隣接非磁性体を形成する材料には、プラスチック材料が含まれ、緩衝材のヤング率は、プラスチック材料のヤング率よりも小さい。
【選択図】図3A
特許請求の範囲【請求項１】
周方向に間隔を空けて配置される複数の磁極片と、
前記複数の磁極片と前記周方向に交互に配置される複数の非磁性体と、
を備える磁極片回転子であって、
前記複数の磁極片と前記複数の非磁性体はそれぞれ、互いに隣り合う隣接磁極片および隣接非磁性体を含み、
前記磁極片回転子は、前記隣接磁極片と前記隣接非磁性体とによって挟まれる緩衝本体部を含む緩衝材をさらに備え、
前記隣接非磁性体を形成する材料には、プラスチック材料が含まれ、
前記緩衝材のヤング率は、前記プラスチック材料の前記ヤング率よりも小さい
磁極片回転子。
続きを表示（約 950 文字）【請求項２】
前記隣接非磁性体は、径方向に間隔を空けて配置される一対の非磁性分割部を含み、
前記緩衝本体部は、前記一対の非磁性分割部にそれぞれ当接する一対の第１当接面を有する
請求項１に記載の磁極片回転子。
【請求項３】
前記一対の第１当接面は各々、前記径方向に対して傾斜する
請求項２に記載の磁極片回転子。
【請求項４】
軸方向視における前記隣接非磁性体の中心を非磁性中心と定義して、
前記一対の第１当接面は各々、前記径方向において前記非磁性中心側に向かうほど、前記周方向において前記非磁性中心側に向かうように傾斜する
請求項２または３に記載の磁極片回転子。
【請求項５】
前記緩衝材は、前記緩衝本体部において軸方向に延在する開口部または中空部である緩衝穴部を含む
請求項３に記載の磁極片回転子。
【請求項６】
前記一対の第１当接面は各々、軸方向視において、前記隣接非磁性体の中心である非磁性中心側の第１端を有し、
前記緩衝穴部は、前記周方向において前記第１端側から前記隣接磁極片側に向かって凹む第１凹部を有する
請求項５に記載の磁極片回転子。
【請求項７】
前記第１凹部は、前記周方向において前記第１端から遠ざかるほど径方向寸法が長くなるように構成される
請求項６に記載の磁極片回転子。
【請求項８】
前記緩衝本体部は、前記隣接磁極片に当接する第２当接面を有し、
前記緩衝材は、前記緩衝本体部において軸方向に延在する開口部または中空部である緩衝穴部を含み、
前記緩衝穴部は、前記第２当接面において形成される第２凹部を含む
請求項２または３に記載の磁極片回転子。
【請求項９】
前記第２凹部は、前記周方向において前記隣接磁極片に近づくほど径方向寸法が長くなるように構成される
請求項８に記載の磁極片回転子。
【請求項１０】
前記緩衝穴部は、前記緩衝本体部を軸方向に貫通している
請求項５に記載の磁極片回転子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、磁極片回転子、および、磁気ギヤ回転機械に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、磁気ギヤ回転機械に組み込まれる磁極片回転子が知られている。磁極片回転子は、周方向において交互に並ぶ複数の磁極片および複数の非磁性体を含む（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／１１８５９８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般に、非磁性体は磁極片よりも熱変形し易い性質を有する。上記特許文献では、２つの磁極片が周方向において１つの非磁性体を挟み込む構成が採用されており、非磁性体の熱変形は２つの磁極片の各々によって制限される。そのため、磁極片回転子において温度変化が起きた場合、非磁性体において大きな熱ひずみが生じてしまい、非磁性体が破損する虞がある。
【０００５】
本開示の目的は、温度変化が起きた場合であっても非磁性体の破損を抑制できる磁極片回転子、および、磁気ギヤ回転機械を提供することである。
【課題を解決するための手段】
【０００６】
本開示の少なくとも一実施形態に係る磁極片回転子は、
周方向に間隔を空けて配置される複数の磁極片と、
前記複数の磁極片と前記周方向に交互に配置される複数の非磁性体と、
を備える磁極片回転子であって、
前記複数の磁極片と前記複数の非磁性体はそれぞれ、互いに隣り合う隣接磁極片および隣接非磁性体を含み、
前記磁極片回転子は、前記隣接磁極片と前記隣接非磁性体とによって挟まれる緩衝本体部を含む緩衝材をさらに備え、
前記隣接非磁性体を形成する材料には、プラスチック材料が含まれ、
前記緩衝材のヤング率は、前記プラスチック材料の前記ヤング率よりも小さい。
【０００７】
本開示の少なくとも一実施形態に係る磁気ギヤ回転機械は、
上記の磁極片回転子と、
前記複数の磁極片および前記複数の非磁性体に対して、径方向の内側に位置する磁石回転子と、
前記複数の磁極片および前記複数の非磁性体に対して、前記径方向の外側に位置するステータと
を備える。
【発明の効果】
【０００８】
本開示によれば、温度変化が起きた場合であっても非磁性体の破損を抑制できる磁極片回転子、および、磁気ギヤ回転機械を提供できる。
【図面の簡単な説明】
【０００９】

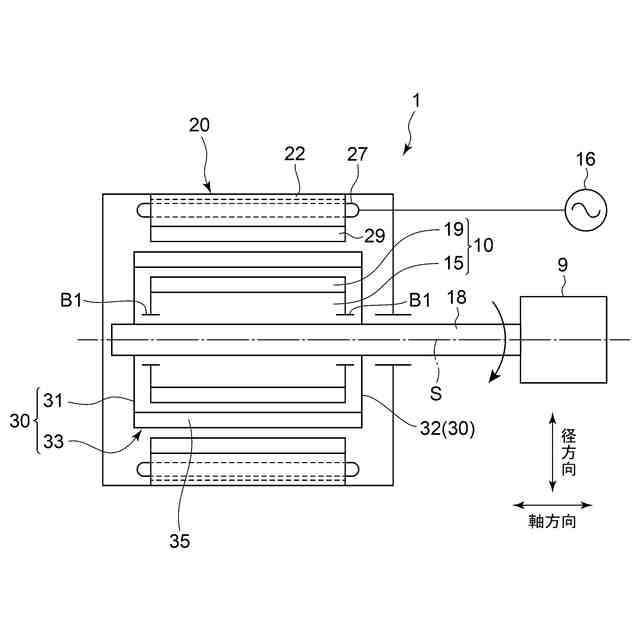

一実施形態に磁気ギヤ回転機械の概略図である。

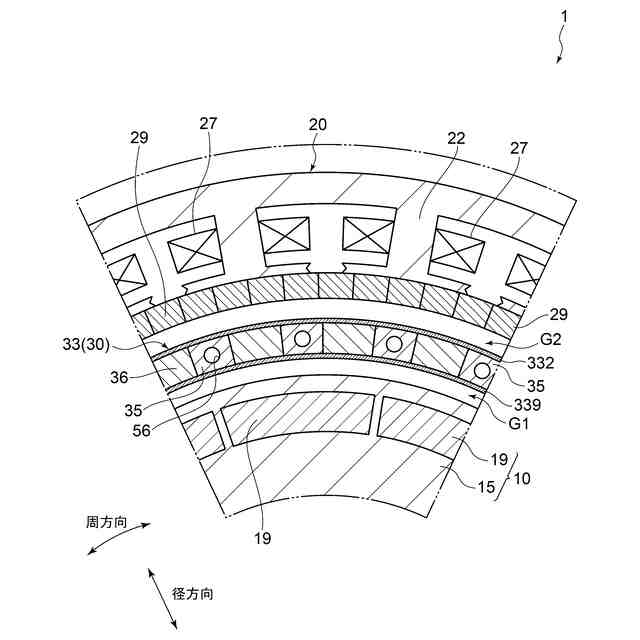

一実施形態に磁気ギヤ回転機械の内部構造の概略図である。

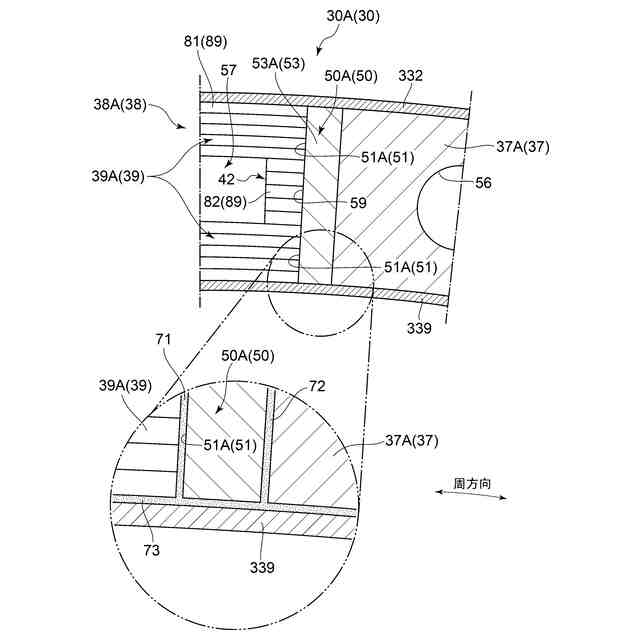

第１実施形態に係る磁極片回転子の概略図である。
第２実施形態に係る磁極片回転子の概略図である。
第３実施形態に係る磁極片回転子の概略図である。
第４実施形態に係る磁極片回転子の概略図である。

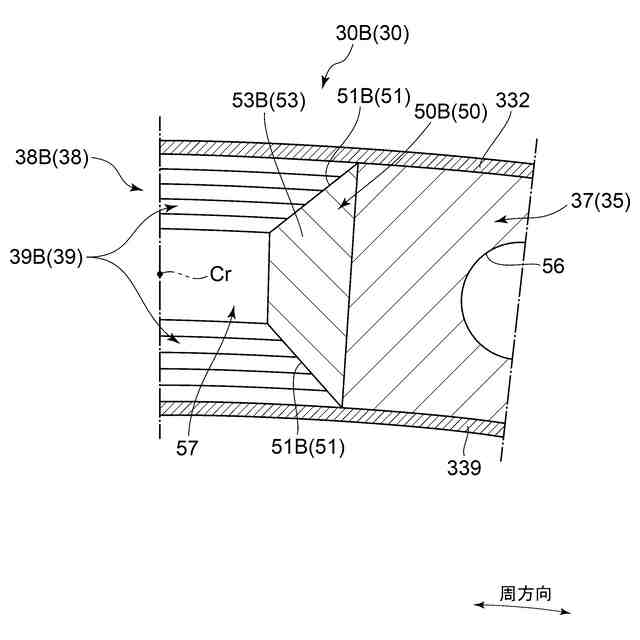

第５実施形態に係る磁極片回転子の概略図である。
第５実施形態に係る緩衝材および隣接非磁性体の概略図である。

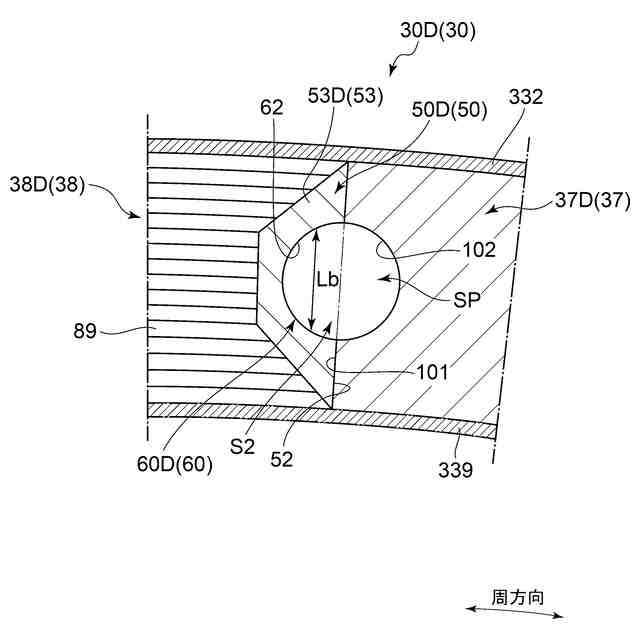

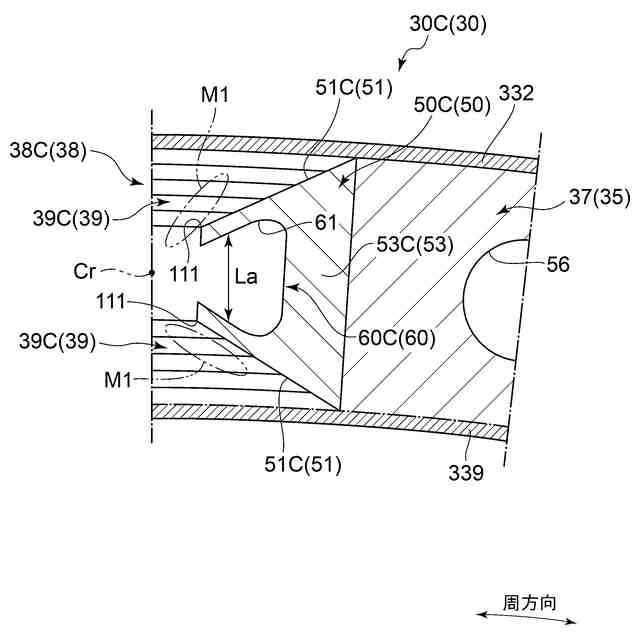

変形例に係る緩衝材を示す概略図である。
変形例に係る隣接非磁性体を示す概略図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して本開示の幾つかの実施形態について説明する。ただし、実施形態として記載されている又は図面に示されている構成部品の寸法、材質、形状、その相対的配置等は、本開示の範囲をこれに限定する趣旨ではなく、単なる説明例にすぎない。
例えば、「ある方向に」、「ある方向に沿って」、「平行」、「直交」、「中心」、「同心」或いは「同軸」等の相対的或いは絶対的な配置を表す表現は、厳密にそのような配置を表すのみならず、公差、若しくは、同じ機能が得られる程度の角度や距離をもって相対的に変位している状態も表すものとする。
例えば、「同一」、「等しい」及び「均質」等の物事が等しい状態であることを表す表現は、厳密に等しい状態を表すのみならず、公差、若しくは、同じ機能が得られる程度の差が存在している状態も表すものとする。
例えば、四角形状や円筒形状等の形状を表す表現は、幾何学的に厳密な意味での四角形状や円筒形状等の形状を表すのみならず、同じ効果が得られる範囲で、凹凸部や面取り部等を含む形状も表すものとする。
一方、一の構成要素を「備える」、「含む」、又は、「有する」という表現は、他の構成要素の存在を除外する排他的な表現ではない。
なお、同様の構成については同じ符号を付し説明を省略することがある。
