公開番号2025081702
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2025030137,2020089815
出願日2025-02-27,2020-05-22
発明の名称通信装置、通信方法及びプログラム
出願人キヤノン株式会社
代理人個人,個人,個人,個人,個人
主分類H04W 72/27 20230101AFI20250520BHJP(電気通信技術)
要約【課題】アクセスポイントとして動作する通信装置が、アクセスポイントとして動作する複数の通信装置から必要な情報を受信するまでの時間を短縮すること。

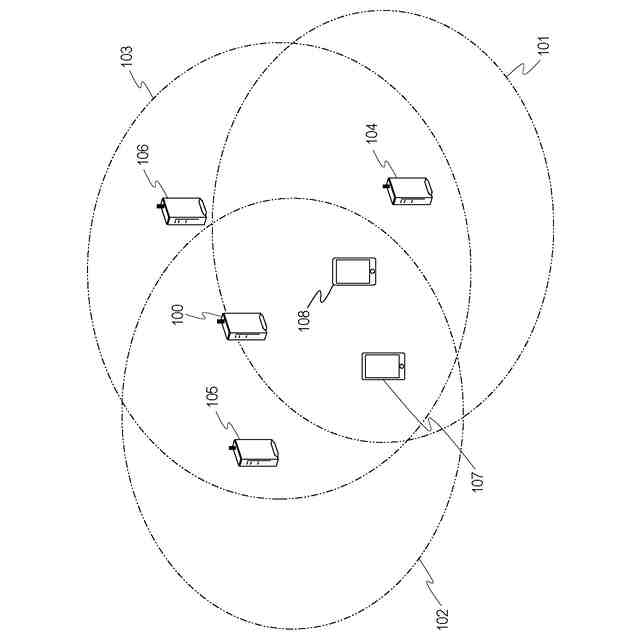

【解決手段】アクセスポイントとして動作する通信装置100は、アクセスポイントとして動作する通信装置104、105、106に対して自装置の情報を通信装置100に送信することを示す第1の情報と、通信装置104、105、106が第1の情報を送信するために使用するRUを示す第2の情報を有するフレームを送信し、通信装置104、105、106の情報が含まれる送信したフレームに対する応答フレームを第2の情報で示されたRUにおいて直交周波数分割多元接続(OFDMA)を用いて並行して受信する。
【選択図】図1
特許請求の範囲【請求項１】
通信ネットワークのアクセスポイントとして動作する通信装置であって、
通信ネットワークのアクセスポイントとして動作する複数の他の通信装置のそれぞれが自装置の情報を前記通信装置に送信することを示す第１の情報と、前記複数の他の通信装置のそれぞれに割り当てた周波数成分を示す第２の情報と、を有するフレームを生成する生成手段と、
前記生成手段によって生成された前記フレームを前記複数の他の通信装置に送信する送信手段と、
前記複数の他の通信装置それぞれの情報を含み、前記複数の他の通信装置それぞれに割り当てられた周波数成分においてそれぞれ送信された応答フレームを、直交周波数分割多元接続（ＯＦＤＭＡ）を用いて並行して受信する受信手段と、
を有することを特徴とする通信装置。
続きを表示（約 960 文字）【請求項２】
前記受信手段によって受信した前記応答フレームに含まれる情報に基づいて、前記複数の他の通信装置の中から前記通信装置の管理下で動作する通信装置を決定することを特徴とする請求項１に記載の通信装置。
【請求項３】
前記フレームは、ＩＥＥＥ８０２．１１ａｘで規定されたトリガーフレームに準じたフォーマットを有することを特徴とする請求項１または２に記載の通信装置。
【請求項４】
前記第１の情報は、前記フレームのＣｏｍｍｏｎＩｎｆｏフィールドに含まれ、前記第２の情報は、前記フレームのＵｓｅｒＩｎｆｏフィールドに含まれることを特徴とする請求項１から３の何れか１項に記載の通信装置。
【請求項５】
前記第１の情報はＣｏｍｍｏｎＩｎｆｏフィールドのＴｒｉｇｇｅｒＴｙｐｅサブフィールドに含まれることを特徴とする請求項１から４の何れか１項に記載の通信装置。
【請求項６】

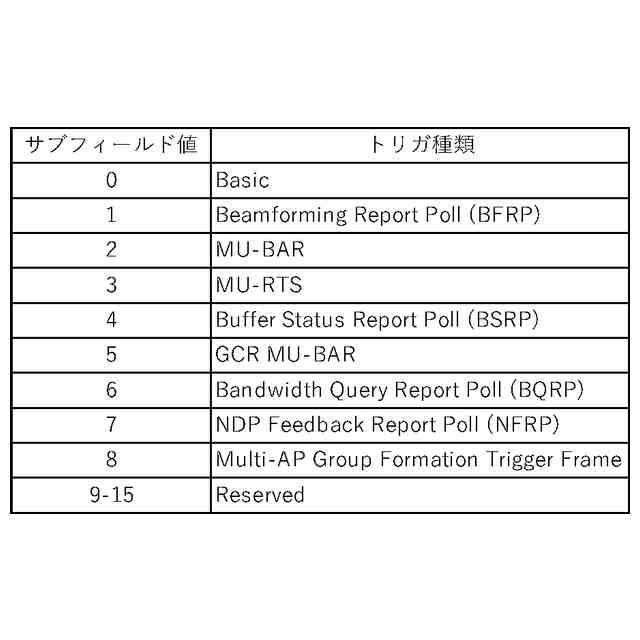

前記第１の情報において、前記ＴｒｉｇｇｅｒＴｙｐｅサブフィールドに含まれる値は０または８であることを特徴とする請求項１から５の何れか１項に記載の通信装置。
【請求項７】
前記第２の情報は、前記フレームのＵｓｅｒＩｎｆｏフィールドのＲＵＡｌｌｏｃａｔｉｏｎサブフィールドに含まれることを特徴とする請求項１から６の何れか１項に記載の通信装置。
【請求項８】
前記第２の情報はＲＵ（ＲｅｓｏｕｒｃｅＵｎｉｔ）であることを特徴とする請求項１から７の何れか１項に記載の通信装置。
【請求項９】
前記フレームは、通信装置の識別子である第１の識別情報を更に含み、前記通信装置は、前通信装置が使用可能な前記第２の情報を割り当てることを特徴とする請求項１から８の何れか１項に記載の通信装置。
【請求項１０】
前記通信装置は、前記第１の識別情報及び前記複数の他の通信装置と接続を確立した際に付与した第２の識別情報に基づいて、前記複数の他の通信装置のそれぞれに割り当てた周波数成分を示す前記第２の情報を割り当てる特徴とする請求項１から９の何れか１項に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線通信を行う通信装置および無線通信方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年の通信されるデータ量の増加に伴い、無線ＬＡＮ（ＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）等の通信技術の開発が進められている。無線ＬＡＮの主要な通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格シリーズが知られている。ＩＥＥＥ８０２．１１規格シリーズには、ＩＥＥＥ８０２．１１ａ／ｂ／ｇ／ｎ／ａｃ／ａｘ等の規格が含まれる。
【０００３】
特許文献１に記載されているＩＥＥＥ８０２．１１ａｘでは、ＯＦＤＭＡにより、最大９．６ギガビット毎秒（Ｇｂｐｓ）という高いピークスループットに加え、混雑状況下での通信速度を向上させる技術が規格化されている。なおＯＦＤＭＡは、ＯｒｔｈｏｇｏｎａｌＦｒｅｑｕｅｎｃｙ－ＤｉｖｉｓｉｏｎＭｕｌｔｉｐｌｅＡｃｃｅｓｓの略である。
【０００４】
更なるスループット向上や周波数利用効率の改善、通信レイテンシ改善を目指した後継規格として、ＩＥＥＥ８０２．１１ｂｅ（以下１１ｂｅ）の規格策定を行うＴａｓｋＧｒｏｕｐが発足した。
【０００５】
１１ｂｅにおいて、複数のＡＰ（ＡｃｃｅｓｓＰｏｉｎｔ）が協調動作を行い、ＳＴＡ（Ｓｔａｔｉｏｎ）とデータ通信を行うことで、通信レートの向上やビームフォーミングを用いた電波干渉低減などの通信性能向上を可能にする技術が検討されている。
【０００６】
複数のＡＰの協調動作の例として、複数の送信および受信アンテナを同時刻、同チャンネルで使用するＭＩＭＯ（Ｍｕｌｔｉ－ＩｎｐｕｔＭｕｌｔｉ－Ｏｕｔｐｕｔ）技術を基礎とした分散ＭＩＭＯ技術が挙げられる。分散ＭＩＭＯでは、複数のＡＰと複数のＳＴＡが存在している環境において、複数のＡＰ間で通信状態や各ＡＰの状態についての情報を共有し、同じタイミングでＡＰからＳＴＡにデータが送られる。このように複数のＡＰが協調動作を行うことで、単一ＡＰで通信を行う場合と比べて、空間ストリーム数を増やすことができるため、スループットの向上が期待される。
【０００７】
このような複数のＡＰが協調動作する通信技術はＭｕｌｔｉ－ＡＰ通信と呼ばれ、ＡＰは、他のＡＰを管理する１台のマスターＡＰと、マスターＡＰの管理下で動作するスレーブＡＰとに分類される。
【先行技術文献】
【特許文献】
【０００８】
特開２０１８－５０１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
Ｍｕｌｔｉ－ＡＰ通信において、ＡＰがＳＴＡとデータ通信を行う前に、マスターＡＰの近傍に存在するＡＰの中からＭｕｌｔｉ－ＡＰ通信に参加するスレーブＡＰを決定しなければならない。また、スレーブＡＰを決定するためには、マスターＡＰの近傍に存在するＡＰの中から混雑状況やＭｕｌｔｉ－ＡＰ通信への参加可否といった情報を受信する必要がある。しかし、マスターＡＰの近傍に複数のＡＰが存在した場合、複数のＡＰと１対１で順番に通信を行うと、それらの全てから情報を受信するのに時間を要してしまう。
【００１０】
そこで本発明は、アクセスポイントとして動作する通信装置が、アクセスポイントとして動作する複数の通信装置から必要な情報を受信するまでの時間を短縮することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
