公開番号2025081499
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2025024702,2023128942
出願日2025-02-19,2019-07-24
発明の名称通信端末、基地局および通信システム
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 8/24 20090101AFI20250520BHJP(電気通信技術)
要約【課題】BWP切替え前後の上り送信における、通信端末の送信タイミングと基地局の受信タイミングとの不一致を防止可能な技術を提供する。
【解決手段】通信システムは、基地局と、基地局と無線通信可能に構成された通信端末とを備える。通信端末は、基地局に対し、BWP(Bandwidth Part)の切替え時間に関する情報を通知する。BWPの切替え時間は、ヌメロロジごとに決められる。
【選択図】図15
特許請求の範囲【請求項１】
基地局と無線通信可能に構成された通信端末であって、
前記通信端末が前記基地局に対し、ＢＷＰ（Bandwidth Part）の切替え時間に関する情報を通知し、
前記切替え時間が、ヌメロロジごとに決められる、
通信端末。
続きを表示（約 500 文字）【請求項２】
前記基地局が、前記切替え時間に関する情報に基づいて前記通信端末に対してスケジューリングを行う、
請求項１に記載の通信端末。
【請求項３】
前記通信端末は、自律的に前記ＢＷＰの前記切替え時間分の上り送信を停止し、前記切替え時間において前記基地局との通信に用いるＢＷＰを切り替える、
請求項１に記載の通信端末。
【請求項４】
通信端末と無線通信可能に構成された基地局であって、
前記通信端末から、ＢＷＰ（Bandwidth Part）の切替え時間に関する情報を受信し、前記切替え時間は、ヌメロロジごとに決められ、
前記切替え時間に関する情報に基づいて前記通信端末に対してスケジューリングを行う、
基地局。
【請求項５】
基地局と、
前記基地局と無線通信可能に構成された通信端末と
を備え、
前記通信端末が前記基地局に対し、ＢＷＰ（Bandwidth Part）の切替え時間に関する情報を通知し、
前記切替え時間が、ヌメロロジごとに決められる、
通信システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は無線通信技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）において、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される通信方式が検討されている（例えば、非特許文献１～５）。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００３】
ＬＴＥのアクセス方式としては、下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Carrier Frequency Division Multiple Access）が用いられる。また、ＬＴＥは、Ｗ－ＣＤＭＡ（Wideband Code Division Multiple Access）とは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００４】

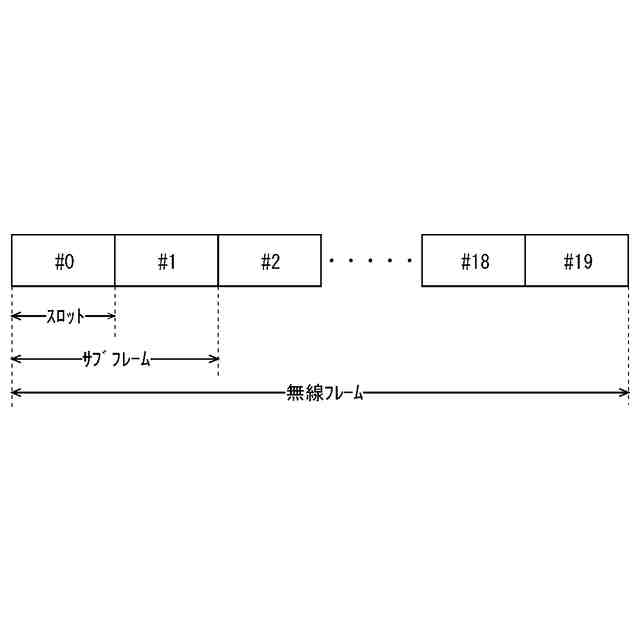

非特許文献１（５章）に記載される、３ＧＰＰでの、ＬＴＥシステムにおけるフレーム構成に関する決定事項について、図１を用いて説明する。図１は、ＬＴＥ方式の通信システムで使用される無線フレームの構成を示す説明図である。図１において、１つの無線フレーム（Radio frame）は１０ｍｓである。無線フレームは１０個の等しい大きさのサブフレーム（Subframe）に分割される。サブフレームは、２個の等しい大きさのスロット（slot）に分割される。無線フレーム毎に１番目および６番目のサブフレームに下り同期信号（Downlink Synchronization Signal）が含まれる。同期信号には、第一同期信号（Primary Synchronization Signal：Ｐ－ＳＳ）と、第二同期信号（Secondary Synchronization Signal：Ｓ－ＳＳ）とがある。
【０００５】
３ＧＰＰでの、ＬＴＥシステムにおけるチャネル構成に関する決定事項が、非特許文献１（５章）に記載されている。ＣＳＧ（Closed Subscriber Group）セルにおいてもｎｏｎ－ＣＳＧセルと同じチャネル構成が用いられると想定されている。
【０００６】
物理報知チャネル（Physical Broadcast Channel：ＰＢＣＨ）は、基地局装置（以下、単に「基地局」という場合がある）から移動端末装置（以下、単に「移動端末」という場合がある）などの通信端末装置（以下、単に「通信端末」という場合がある）への下り送信用のチャネルである。ＢＣＨトランスポートブロック（transport block）は、４０ｍｓ間隔中の４個のサブフレームにマッピングされる。４０ｍｓタイミングの明白なシグナリングはない。
【０００７】
物理制御フォーマットインジケータチャネル（Physical Control Format Indicator Channel：ＰＣＦＩＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＣＦＩＣＨは、ＰＤＣＣＨｓのために用いるＯＦＤＭ（Orthogonal Frequency Division Multiplexing）シンボルの数を、基地局から通信端末へ通知する。ＰＣＦＩＣＨは、サブフレーム毎に送信される。
【０００８】
物理下り制御チャネル（Physical Downlink Control Channel：ＰＤＣＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＣＣＨは、後述のトランスポートチャネルの１つである下り共有チャネル（Downlink Shared Channel：ＤＬ－ＳＣＨ）のリソース割り当て（allocation）情報、後述のトランスポートチャネルの１つであるページングチャネル（Paging Channel：ＰＣＨ）のリソース割り当て（allocation）情報、ＤＬ－ＳＣＨに関するＨＡＲＱ（Hybrid Automatic Repeat reQuest）情報を通知する。ＰＤＣＣＨは、上りスケジューリンググラント（Uplink Scheduling Grant）を運ぶ。ＰＤＣＣＨは、上り送信に対する応答信号であるＡｃｋ（Acknowledgement）／Ｎａｃｋ（Negative Acknowledgement）を運ぶ。ＰＤＣＣＨは、Ｌ１／Ｌ２制御信号とも呼ばれる。
【０００９】
物理下り共有チャネル（Physical Downlink Shared Channel：ＰＤＳＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＳＣＨには、トランスポートチャネルである下り共有チャネル（ＤＬ－ＳＣＨ）、およびトランスポートチャネルであるＰＣＨがマッピングされている。
【００１０】
物理マルチキャストチャネル（Physical Multicast Channel：ＰＭＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＭＣＨには、トランスポートチャネルであるマルチキャストチャネル（Multicast Channel：ＭＣＨ）がマッピングされている。
（【００１１】以降は省略されています）
