公開番号2025080644
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193930
出願日2023-11-14
発明の名称モータの回転子
出願人株式会社エフ・シー・シー
代理人個人,個人
主分類H02K 1/276 20220101AFI20250519BHJP(電力の発電,変換,配電)
要約【課題】回転軸が圧入された回転子鉄心の変形が抑制されたモータの回転子を提供すること。
【解決手段】モータ100の回転子10は、上下方向Zに延びる回転軸15と、上下方向Zに延びかつ回転軸15が圧入される圧入孔28と、圧入孔28よりも径方向の外側に位置しかつ上下方向Zに延びる磁石挿入孔30と、を有し、上下方向Zに積層された複数の回転子側電磁鋼板25から構成された回転子鉄心20と、磁石挿入孔30に挿入された磁石40と、を備え、圧入孔28には、径方向の外側に凹む凹部28Aが形成され、回転子鉄心20は、圧入孔28よりも径方向の外側に位置しかつ圧入孔28の中心28Cおよび凹部28Aの周方向Sの中心28ACを通る直線LN1上に位置する第1孔31を有する。
【選択図】図4
特許請求の範囲【請求項１】
第１の方向に延びる回転軸と、
前記第１の方向に延びかつ前記回転軸が圧入される圧入孔と、前記圧入孔よりも径方向の外側に位置しかつ前記第１の方向に延びる磁石挿入孔と、を有し、前記第１の方向に積層された複数の電磁鋼板から構成された回転子鉄心と、
前記磁石挿入孔に挿入された磁石と、を備え、
前記圧入孔には、前記径方向の外側に凹む凹部が形成され、
前記回転子鉄心は、前記圧入孔よりも前記径方向の外側に位置しかつ前記圧入孔の中心および前記凹部の周方向の中心を通る直線上に位置する第１孔を有する、モータの回転子。
続きを表示（約 1,100 文字）【請求項２】
前記回転子鉄心は、前記径方向において前記圧入孔と前記磁石挿入孔との間に位置する第２孔を有し、
前記周方向において、前記第１孔の一部と前記第２孔の一部とは重なる、請求項１に記載のモータの回転子。
【請求項３】
前記第１孔の前記径方向の内側の部分の前記周方向の長さは、前記第２孔の前記径方向の内側の部分の前記周方向の長さよりも長い、請求項２に記載のモータの回転子。
【請求項４】
前記第１孔の前記径方向の内側の端部は、前記第２孔の前記径方向の内側の端部よりも前記径方向の内側に位置し、
前記第１孔の前記径方向の外側の端部は、前記第２孔の前記径方向の外側の端部よりも前記径方向の内側に位置する、請求項２または３に記載のモータの回転子。
【請求項５】
前記第１孔および前記第２孔は、前記第１の方向から見て略台形である、請求項２または３に記載のモータの回転子。
【請求項６】
前記第１孔の前記径方向の内側の部分の前記周方向の長さは、前記第１孔の前記径方向の外側の部分の前記周方向の長さよりも長く、
前記第２孔の前記径方向の内側の部分の前記周方向の長さは、前記第２孔の前記径方向の外側の部分の前記周方向の長さよりも短い、請求項５に記載のモータの回転子。
【請求項７】
前記回転子鉄心は、前記第１孔よりも前記径方向の外側に位置しかつ前記直線上に位置する貫通孔を有する、請求項１または２に記載のモータの回転子。
【請求項８】
前記回転子鉄心は、前記周方向に並ぶ複数の円弧部および隣り合う前記円弧部の間にそれぞれ位置する複数の突出部を有する外周縁を備え、
前記突出部は、前記直線上に位置する、請求項７に記載のモータの回転子。
【請求項９】
前記貫通孔は、前記第１の方向から見て円形である、請求項７に記載のモータの回転子。
【請求項１０】
前記回転子鉄心の前記第１の方向の一方側に設けられ、かつ、前記磁石挿入孔に挿入された前記磁石が前記第１の方向の一方側から脱落することを抑制する端面板を備え、
前記端面板には、前記圧入孔と、前記第１の方向から見て前記貫通孔と重なる板孔とが形成され、
前記貫通孔は、前記圧入孔の中心に対して点対称に配置された第１貫通孔と第２貫通孔とを含み、
前記板孔は、前記第１の方向から見て前記第１貫通孔と重なる第１板孔と前記第２貫通孔と重なる第２板孔とを含む、請求項７に記載のモータの回転子。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、モータの回転子に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば、特許文献１には、回転軸と、複数の電磁鋼板から構成された回転子鉄心と、回転子鉄心に形成された磁石挿入孔に挿入された磁石と、を備えたモータの回転子が開示されている。特許文献１の回転軸は、回転子鉄心の中央に形成された圧入穴に圧入されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１８１２５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、回転軸を回転子鉄心に形成された圧入孔に圧入することにより、回転子鉄心には径方向の外側に向けて荷重が加わる。この荷重によって、磁石挿入孔や回転子鉄心の外径部分に変形が生じる虞がある。例えば、磁石挿入孔に変形が生じた場合には、磁石挿入孔に磁石を挿入することができなくなったり、磁石を適切な位置に配置することができなくなってしまったりする虞がある。
【０００５】
本発明はかかる点に鑑みてなされたものであり、その目的は、回転軸が圧入された回転子鉄心の変形が抑制されたモータの回転子を提供することである。
【課題を解決するための手段】
【０００６】
本発明に係るモータの回転子は、第１の方向に延びる回転軸と、前記第１の方向に延びかつ前記回転軸が圧入される圧入孔と、前記圧入孔よりも径方向の外側に位置しかつ前記第１の方向に延びる磁石挿入孔と、を有し、前記第１の方向に積層された複数の電磁鋼板から構成された回転子鉄心と、前記磁石挿入孔に挿入された磁石と、を備え、前記圧入孔には、前記径方向の外側に凹む凹部が形成され、前記回転子鉄心は、前記圧入孔よりも前記径方向の外側に位置しかつ前記圧入孔の中心および前記凹部の周方向の中心を通る直線上に位置する第１孔を有する。
【０００７】
本発明に係るモータの回転子によると、圧入孔には径方向の外側に凹む凹部が形成されている。これにより、回転軸と圧入孔との接触面積が減少するため、回転軸を圧入孔に圧入するときに発生する荷重が低減される。さらに、回転子鉄心は、圧入孔よりも径方向の外側に位置しかつ圧入孔の中心および凹部の周方向の中心を通る直線上に位置する第１孔を有している。ここで、凹部の径方向の外側は荷重が加わりやすい部分であるが、当該部分には第１孔が設けられているため、荷重が第１孔において吸収されて第１孔よりも径方向の外側に荷重が伝達されることが抑制される。このように、上記凹部および第１孔が設けられていることによって、回転子鉄心の変形を抑制することができる。
【発明の効果】
【０００８】
本発明によれば、回転軸が圧入された回転子鉄心の変形が抑制されたモータの回転子を提供することができる。
【図面の簡単な説明】
【０００９】

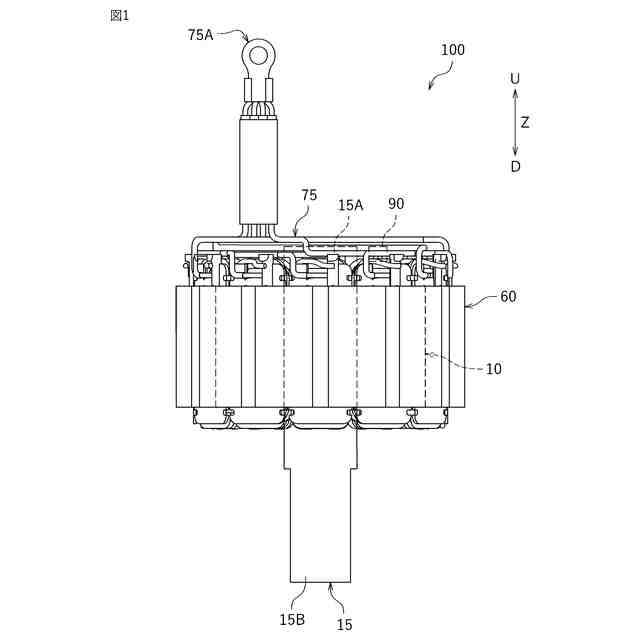

図１は、一実施形態に係るモータの一部の側面図である。

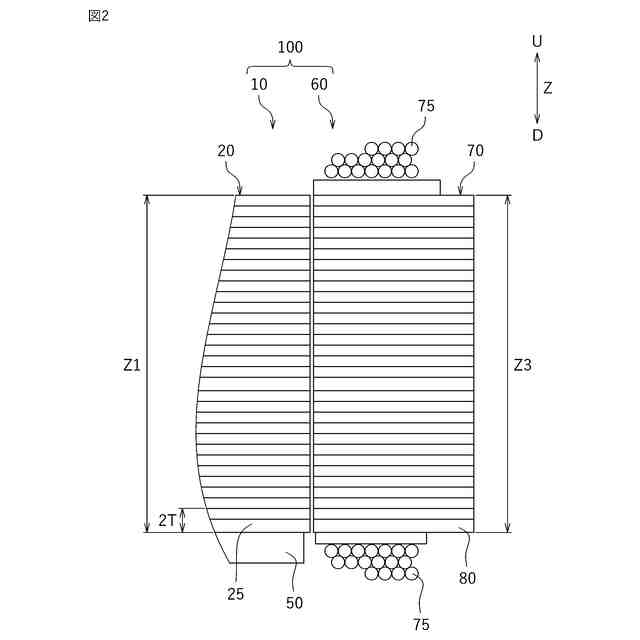

図２は、一実施形態に係るモータの一部を拡大した断面図である。

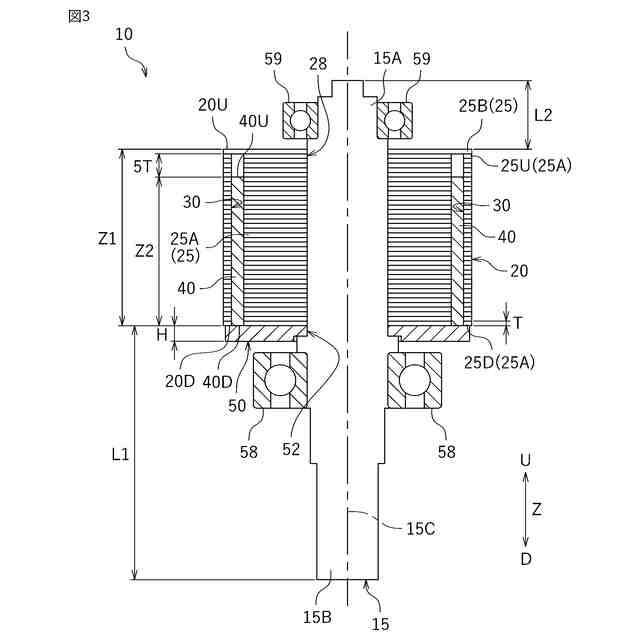

図３は、一実施形態に係るモータの回転子の断面図である。

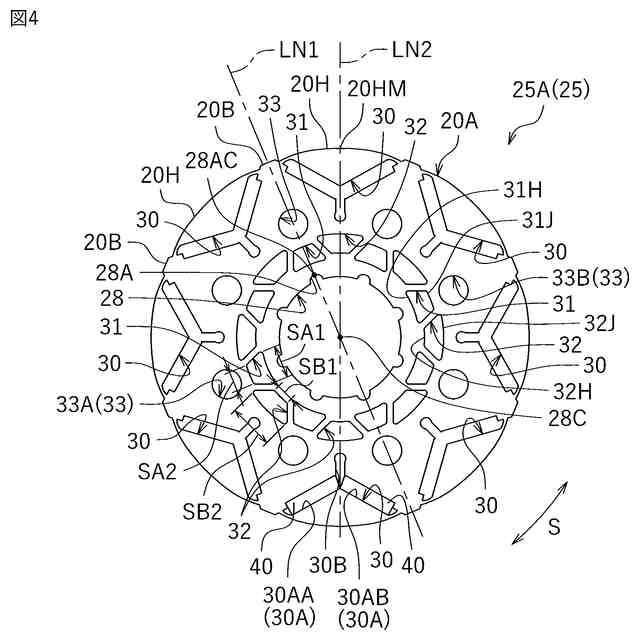

図４は、一実施形態に係る第１回転子側電磁鋼板の平面図である。

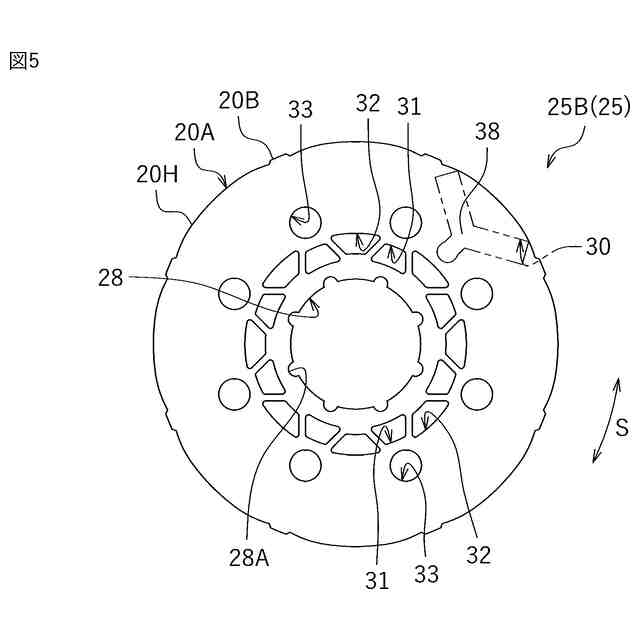

図５は、一実施形態に係る第２回転子側電磁鋼板の平面図である。

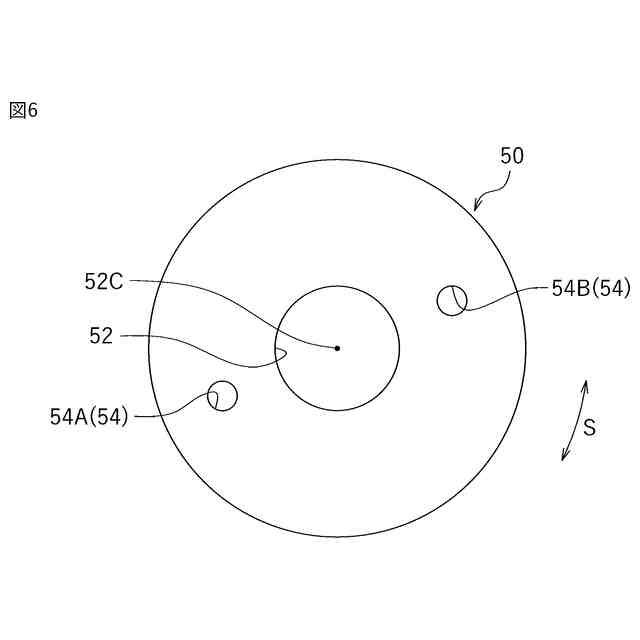

図６は、一実施形態に係る端面板の平面図である。

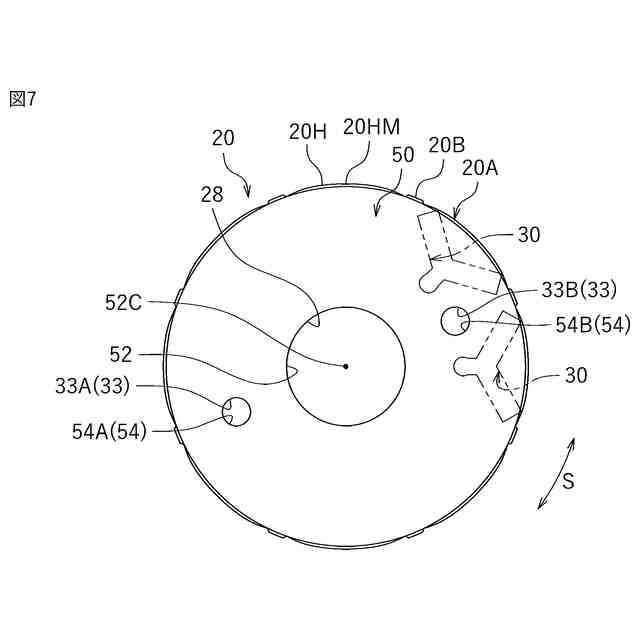

図７は、一実施形態に係る回転子鉄心に端面板が取り付けられた状態を示す下面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照しながら、本発明に係るモータの実施形態について説明する。なお、ここで説明される実施形態は、当然ながら特に本発明を限定することを意図したものではない。また、同じ作用を奏する部材・部位には同じ符号を付し、重複する説明は適宜省略または簡略化する。
（【００１１】以降は省略されています）
