公開番号2025072598
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025020461,2020194758
出願日2025-02-12,2020-11-24
発明の名称情報処理装置、画像処理装置、情報処理装置の制御方法およびプログラム
出願人キヤノン株式会社
代理人個人,個人,個人
主分類G06F 3/04886 20220101AFI20250430BHJP(計算;計数)
要約【課題】ソフトウェアテンキーによる誤操作を防止しつつ、ソフトウェアテンキーとともに表示されている操作ボタンの操作性を維持する。
【解決手段】ディスプレイ119に表示される画面が、宛先を入力する宛先入力画面であるか否か判断するアプリケーション制御部303と、ディスプレイ119に表示されるソフトウェアテンキー202の表示を制御するソフトテンキー制御部305と、を備え、ソフトテンキー制御部305は、ディスプレイ119に表示される画面が宛先入力画面である場合、宛先入力画面でない場合よりもソフトウェアテンキー202を拡大して表示する。
【選択図】図6

特許請求の範囲【請求項１】
表示部に表示される画面が、宛先を入力する宛先入力画面であるか否か判断する判断手段と、
前記表示部に表示されるソフトウェアテンキーを含む画面の表示を制御する表示制御手段と、を備え、
前記表示制御手段は、前記表示部に表示される画面が宛先入力画面である場合、宛先入力画面でない場合よりもソフトウェアテンキーを拡大して表示する
ことを特徴とする情報処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、画像処理装置、情報処理装置の制御方法およびプログラムに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
スキャン機能、プリント機能等を備えた画像処理装置では、ユーザからの操作を受け付ける操作部として、スタートキーなどのハードウェアキーに加え、タッチパネルを備えた装置が一般的になりつつある。なお、スタートキーとは、画像処理装置を実行するためのキーである。
一方で、操作部の小型化によるコスト削減、及びデザイン向上を目的として、ハードウェアキーを無くし、全ての入力をタッチパネルで行うことを可能とした画像処理装置が求められている。特許文献１は、これまでハードウェアキーとして備えられていたスタートキーを、ソフトウェアキーとしてディスプレイに表示することで、タッチパネルからの入力を受け付けられる構成を開示している。また、特許文献２は、数値入力に用いられるテンキーを既存の画面に重畳して表示させる構成を開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２２６０４４号公報
特開２０１９－４２１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、指のサイズに対してソフトウェアテンキーの大きさが不十分である場合、誤ったテンキーを選択してしまうなどして誤操作が発生してしまう可能性がある。誤操作を防止する方法としては、ソフトウェアテンキーを拡大して表示する方法も考えられる。しかし、特許文献２のように既存の画面に対してソフトウェアテンキーを重畳して表示させる形態では、既存の画面の全部または一部が拡大表示されたソフトウェアテンキーによって隠れて表示されてしまう恐れがある。
【０００５】
本発明は、ソフトウェアテンキーによる誤操作を防止しつつ、ソフトウェアテンキーとともに表示されている操作ボタンの操作性を維持する画像処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の情報処理装置は、表示部に表示される画面が、宛先を入力する宛先入力画面であるか否か判断する判断手段と、前記表示部に表示されるソフトウェアテンキーを含む画面の表示を制御する表示制御手段と、を備え、前記表示制御手段は、前記表示部に表示される画面が宛先入力画面である場合、宛先入力画面でない場合よりもソフトウェアテンキーを拡大して表示する。
【発明の効果】
【０００７】
本発明によれば、ソフトウェアテンキーによる誤操作を防止しつつ、ソフトウェアテンキーとともに表示されている操作ボタンの操作性を維持することができる。
【図面の簡単な説明】
【０００８】
情報処理装置のハードウェア構成を示す図である。
情報処理装置のソフトウェア構成を示す図である。

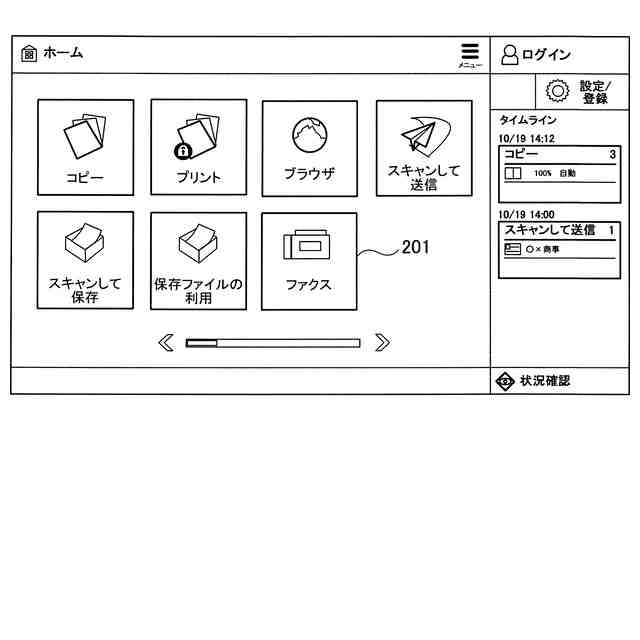

ホーム画面の例を示す図である。

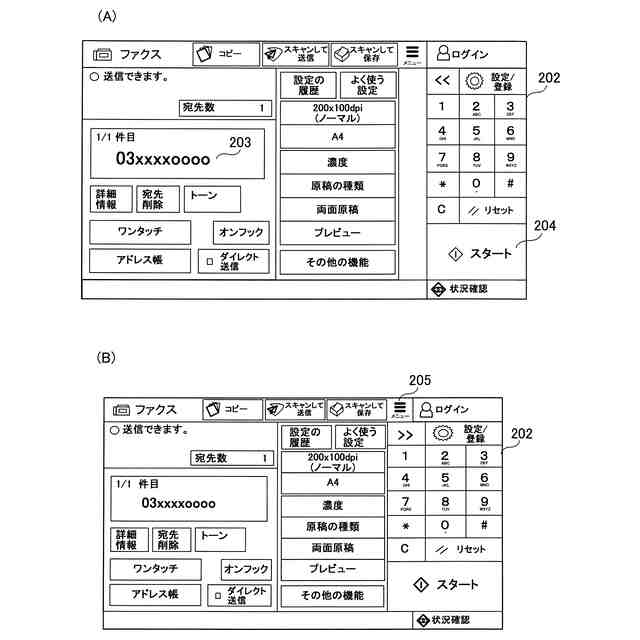

ファクスのアプリケーションの画面例を示す図である。

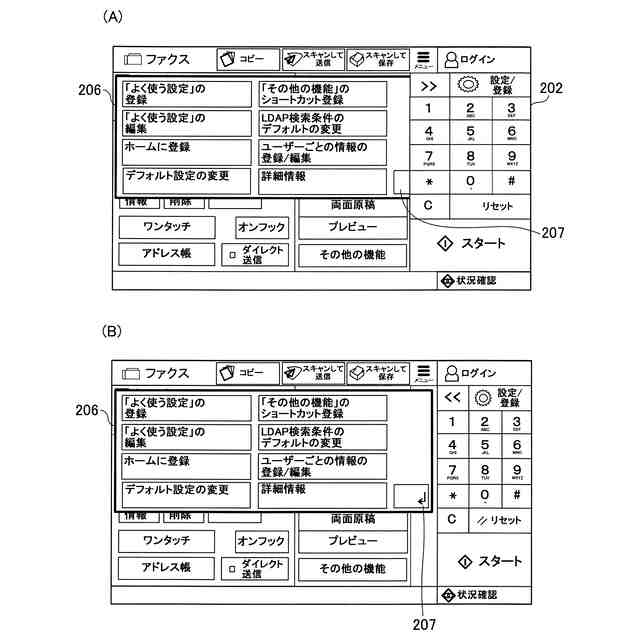

ファクスのアプリケーションの画面例を示す図である。

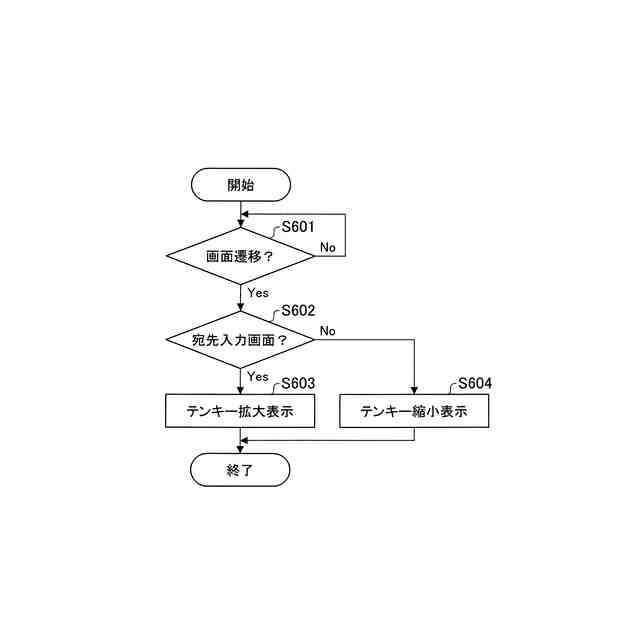

宛先入力を行う画面か否かにより、ソフトテンキーの大きさを変えて表示する処理を示すフローチャートである。

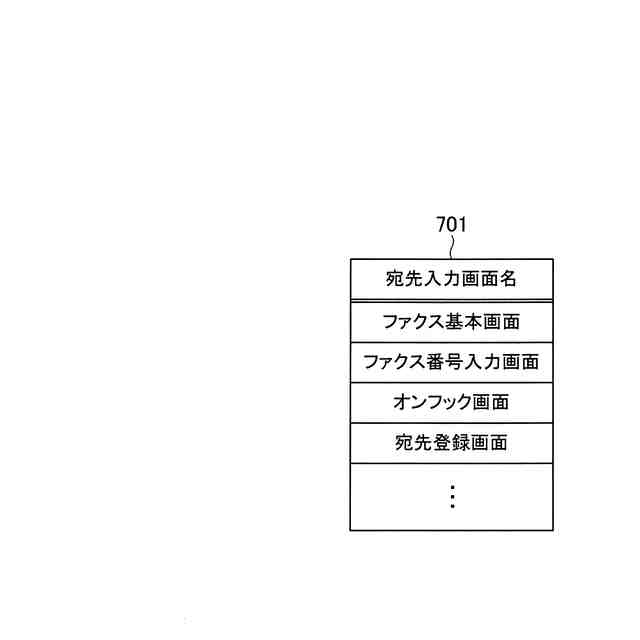

宛先入力画面のテーブルの一例を示す図である。
宛先入力ファンクションテーブルの一例を示す図である。

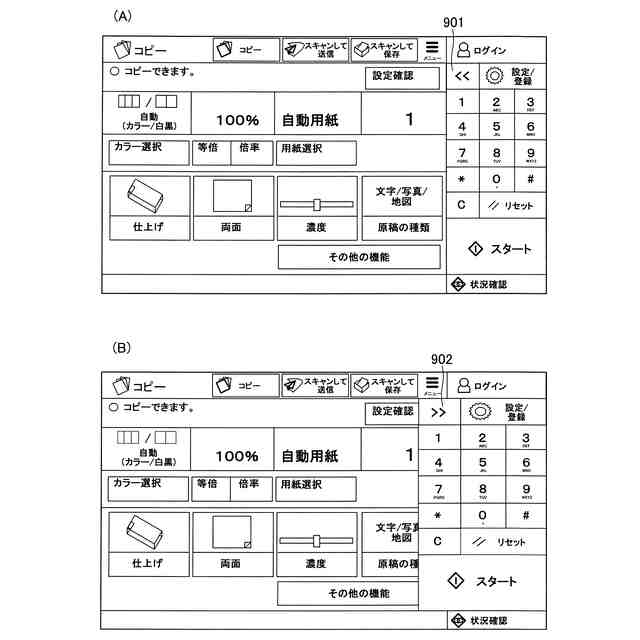

コピーのファンクション画面の一例である。
ファクスのファンクション画面の一例である。
ソフトテンキーの大きさの初期状態を設定するための設定画面の一例を示す。
ソフトテンキーの初期状態の設定を管理するテーブルの例を示す図である。
起動するアプリケーションの種類に応じてソフトテンキーの大きさを切り替えて表示する処理を示すフローチャートである。
ソフトテンキーおよび他の操作ボタンの表示の大きさを変更する例を説明する図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）

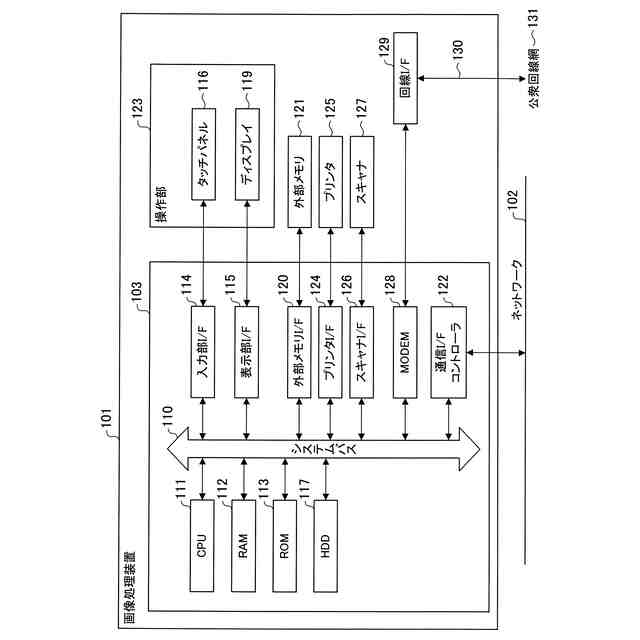

図１は、本発明の各実施形態を適用可能な情報処理装置のハードウェア構成を示す図である。情報処理装置の一例として、画像処理装置１０１を例に説明する。画像処理装置１０１は、制御部１０３、操作部１２３、外部メモリ１２１、プリンタ１２５、スキャナ１２７、回線Ｉ／Ｆ１２９を備える。制御部１０３は、ＣＰＵ１１１、ＲＡＭ１１２、ＲＯＭ１１３、ＨＤＤ１１７、入力部Ｉ／Ｆ１１４、表示部Ｉ／Ｆ１１５、外部メモリＩ／Ｆ１２０、通信Ｉ／Ｆコントローラ１２２、プリンタＩ／Ｆ１２４、スキャナＩ／Ｆ１２６、ＭＯＤＥＭ１２８を有する。これらは、システムバス１１０を介して互いに接続され、システムバス１１０を介して互いにデータのやりとりを行うことが可能である。また、入力部Ｉ／Ｆ１１４にはタッチパネル１１６が、表示部Ｉ／Ｆ１１５にはディスプレイ１１９が、外部メモリＩ／Ｆ１２０には外部メモリ１２１が接続される。さらに、プリンタＩ／Ｆ１２４にはプリンタ１２５が、スキャナＩ／Ｆ１２６にはスキャナ１２７が、ＭＯＤＥＭ１２８には回線Ｉ／Ｆ１２９が接続される。システムバス１１０に接続される各部は、システムバス１１０を介して互いにデータのやりとりを行うことができるように構成されている。
【００１０】
ＲＯＭ１１３は、不揮発性のメモリであり、画像データやその他のデータ、ＣＰＵ１１１が動作するための各種プログラムなどが、それぞれ所定の領域に格納される。ＲＡＭ１１２は、揮発性のメモリであり、ＣＰＵ１１１の主メモリ、ワークエリア等の一時記憶領域として用いられる。また、ＲＡＭ１１２は、画面表示用情報を保持する記憶領域としても用いられる。ＨＤＤ１１７は、読み書き可能な不揮発性記憶装置であり、画像処理装置１０１全体を制御するためのプログラムや各種アプリケーションプログラムや設定情報など、様々なデータが記憶される。ＣＰＵ１１１は、ＲＯＭ１１３やＨＤＤ１１７、外部メモリ１２１に格納されるプログラムに従い、ＲＡＭ１１２をワークメモリとして用いて、画像処理装置１０１の各部を制御する。
（【００１１】以降は省略されています）
