公開番号2025066351
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2023175887
出願日2023-10-11
発明の名称土砂の性状測定装置
出願人鹿島建設株式会社
代理人弁理士法人後藤特許事務所
主分類E21D 9/093 20060101AFI20250416BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】密度計と水分計を用いてより正確に土砂の性状を測定する。
【解決手段】性状測定装置20は、シリンダチューブ21aと、掘削土砂の密度を検出する透過型の密度計22と、掘削土砂に含まれる水分量を検出する散乱型の水分計23と、を備え、密度計22は、シリンダチューブ21aの外周面に取り付けられ、シリンダチューブ21a内に導かれた掘削土砂に向かってガンマ線を照射する線源部22aと、シリンダチューブ21aの外周面における線源部22aから離間した位置に取り付けられ、線源部22aから照射されシリンダチューブ21a内に導かれた掘削土砂を通過したガンマ線を検出する放射線検出部22bと、を有し、水分計23は、シリンダチューブ21aの軸線方向から見て、線源部22a及び放射線検出部22bとは、重ならない位置においてシリンダチューブ21aの外周面に取り付けられている。
【選択図】図3
特許請求の範囲【請求項１】
掘削推進機によって掘削された掘削土砂の性状を測定する性状測定装置であって、
掘削土砂が滞留する空間、あるいは、掘削土砂が通過する空間を内部に有する管と、
前記管内に導かれた掘削土砂の密度を検出する透過型の密度計と、
前記管内に導かれた掘削土砂に含まれる水分量を検出する散乱型の水分計と、を備え、
前記密度計は、
前記管の外周面に取り付けられ、前記管内に導かれた掘削土砂に向かってガンマ線を照射する線源部と、
前記管の外周面における前記線源部から離間した位置に取り付けられ、前記線源部から照射され前記管内に導かれた掘削土砂を通過したガンマ線を検出する放射線検出部と、を有し、
前記水分計は、前記管の軸線方向から見て、前記線源部及び前記放射線検出部とは、重ならない位置において前記管の外周面に取り付けられている性状測定装置。
続きを表示（約 600 文字）【請求項２】
請求項１に記載された性状測定装置であって、
前記管の軸線方向から見て、前記管の中心軸に対して前記放射線検出部及び前記水分計がなす角度は、前記管の中心軸に対して前記線源部及び前記水分計がなす角度よりも大きい性状測定装置。
【請求項３】
請求項１または２に記載された性状測定装置であって、
前記放射線検出部は、前記管の軸線方向から見て、前記管の中心軸を挟んで前記線源部及び前記水分計とは反対側の領域に設けられている性状測定装置。
【請求項４】
請求項１または２に記載された性状測定装置であって、
前記管の外周面における前記放射線検出部と前記水分計との間に設けられ、前記水分計から照射された放射線が前記放射線検出部によって検出されることを抑制する遮蔽部材をさらに備えた性状測定装置。
【請求項５】
請求項１または２に記載された掘削土砂の性状測定装置であって、
前記管の軸方向における前記密度計と前記水分計との間の距離は、前記管の内径の１／２の長さ以下である性状測定装置。
【請求項６】
請求項１または２に記載された性状測定装置であって、
前記管は、掘削された掘削土砂が滞留するチャンバを区画する隔壁に取り付けられる掘削土砂をサンプリングするシリンダチューブである性状測定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、土砂の性状測定装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、カッタヘッドを用いて掘削された土砂の密度を密度計によって測定することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－９８８９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示された発明において、例えば、土砂の水分量を測定することで、土砂の性状をより詳しく把握することが考えられる。このとき、管の外周面に水分計と密度計とを管の軸方向に間隔を開けて設置することが考えられる。
【０００５】
しかしながら、この場合には、水分計と密度計によって測定する土砂が異なることになるため、土砂の性状を正確に把握できない可能性がある。
【０００６】
本発明は、密度計と水分計を用いてより正確に土砂の性状を測定することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、掘削推進機によって掘削された掘削土砂の性状を測定する性状測定装置であって、掘削土砂が滞留する空間、あるいは、掘削土砂が通過する空間を内部に有する管と、管内に導かれた掘削土砂の密度を検出する透過型の密度計と、管内に導かれた掘削土砂に含まれる水分量を検出する散乱型の水分計と、を備え、密度計は、管の外周面に取り付けられ、管内に導かれた掘削土砂に向かってガンマ線を照射する線源部と、管の外周面における線源部から離間した位置に取り付けられ、線源部から照射され管内に導かれた掘削土砂を通過したガンマ線を検出する放射線検出部と、を有し、水分計は、管の軸線方向から見て、線源部及び放射線検出部とは、重ならない位置において管の外周面に取り付けられている。
【発明の効果】
【０００８】
本発明によれば、管の外周面に密度計と水分計とを取り付ける場合に、これらの管の軸方向の位置を近づけることが可能になるので、より正確に土砂の性状を測定するが可能になる。
【図面の簡単な説明】
【０００９】

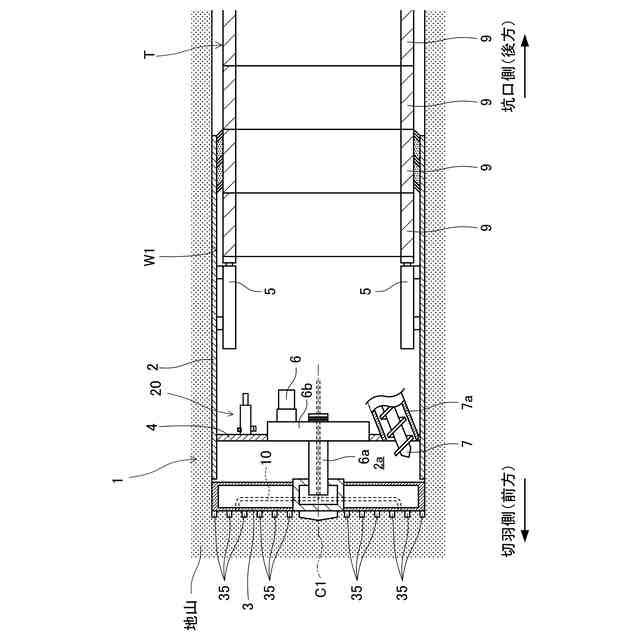

本発明の実施形態に係る性状測定装置が適用されるシールド掘進機の概略構成を示す断面図である。

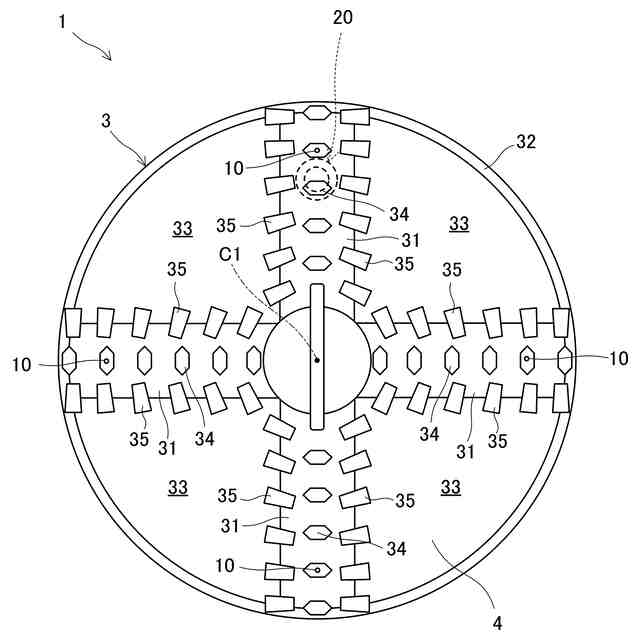

本発明の実施形態に係るシールド掘進機のカッタヘッドの正面図である。

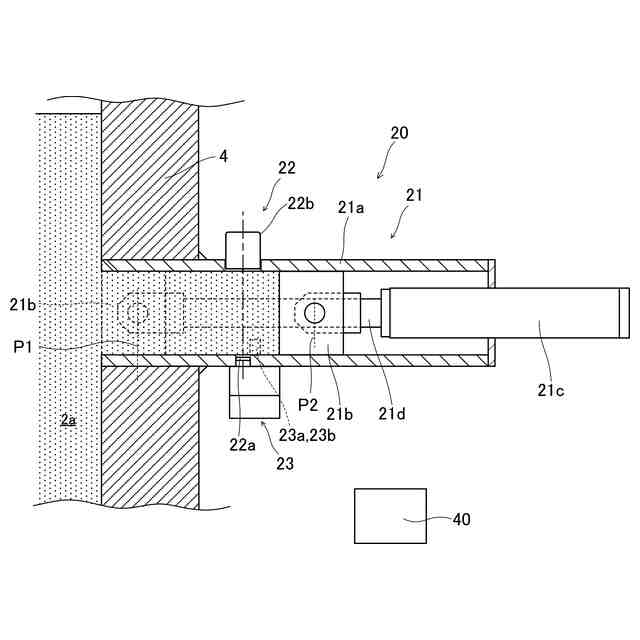

本発明の実施形態に係る性状測定装置の軸方向構造断面図である。

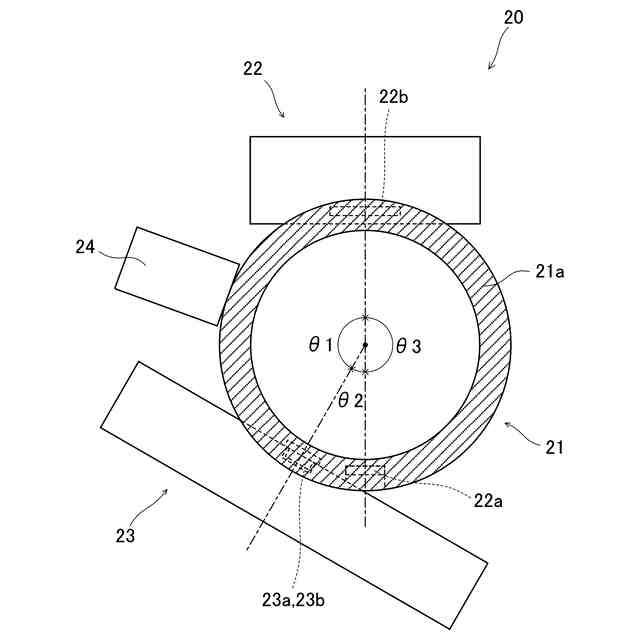

本発明の実施形態に係る性状測定装置の径方向構造断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、本発明の実施形態に係る性状測定装置２０について説明する。
（【００１１】以降は省略されています）
