公開番号2025063548
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172855
出願日2023-10-04
発明の名称表示システム、及び表示プログラム
出願人SCSK株式会社
代理人個人
主分類G06Q 50/10 20120101AFI20250409BHJP(計算;計数)
要約【課題】因果序列と因果関係との両方を把握させることが可能となる表示システム、及び表示プログラムを提供すること。
【解決手段】複数の対象要素の相互間における因果関係の構造を示す因果構造情報を取得する取得手段と、取得手段が取得した因果構造情報に基づいて、複数の対象要素各々の因果に関する序列を示す因果序列と、複数の対象要素の相互間における因果関係とを特定する特定手段と、特定手段が特定した因果序列及び因果関係の両方を同一画面上に表示する表示制御手段と、を備え、表示制御手段は、複数の対象要素各々に対応する複数の対象要素関連表示情報の表示態様により、特定手段が特定した因果序列を表示し、また、複数の対象要素関連表示情報を、特定手段が特定した因果序列に基づいて定まる相互に異なる複数の表示位置に表示することにより、特定手段が特定した因果序列を表示する。
【選択図】図1
特許請求の範囲【請求項１】

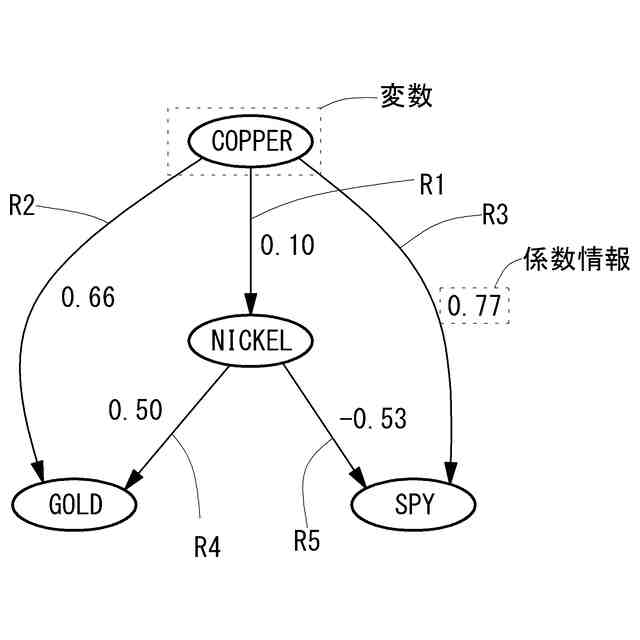

複数の対象要素の相互間における因果関係の構造を示す因果構造情報を取得する取得手段と、
前記取得手段が取得した前記因果構造情報に基づいて、前記複数の対象要素各々の因果に関する序列を示す因果序列と、前記複数の対象要素の相互間における前記因果関係とを特定する特定手段と、
前記特定手段が特定した前記因果序列及び前記因果関係の両方を同一画面上に表示する表示制御手段と、
を備える表示システム。
続きを表示（約 1,400 文字）【請求項２】
前記表示制御手段は、前記複数の対象要素各々に対応する複数の対象要素関連表示情報の表示態様により、前記特定手段が特定した前記因果序列を表示する、
請求項１に記載の表示システム。
【請求項３】
前記表示制御手段は、前記複数の対象要素関連表示情報を、前記特定手段が特定した前記因果序列に基づいて定まる相互に異なる複数の表示位置であって、所定の基準線に沿っている前記複数の表示位置に表示することにより、前記特定手段が特定した前記因果序列を表示する、
請求項２に記載の表示システム。
【請求項４】
前記所定の基準線は、半円の周に対応する曲線であり、
前記表示制御手段は、少なくとも、前記複数の対象要素の個数に対応する分割数で前記曲線を分割する位置を前記複数の表示位置として、前記複数の対象要素関連表示情報を表示することにより、前記特定手段が特定した前記因果序列を表示する、
請求項３に記載の表示システム。
【請求項５】
前記表示制御手段は、前記複数の対象要素関連表示情報を、前記特定手段が特定した前記因果序列に対応する順序で、前記複数の表示位置に並べて表示することにより、前記特定手段が特定した前記因果序列を表示する、
請求項３又は４に記載の表示システム。
【請求項６】
前記表示制御手段は、前記複数の対象要素各々に対応する複数の対象要素関連表示情報が相互に関連していることを示す相互関連表示情報の表示態様により、前記複数の対象要素の相互間における前記因果関係を表示する、
請求項１に記載の表示システム。
【請求項７】
前記複数の対象要素関連表示情報は、
前記複数の対象要素の内の相対的に原因側となる第１対象要素に対応する第１対象要素関連表示情報と、
前記複数の対象要素の内の相対的に結果側となる第２対象要素であって、前記第１対象要素の影響が及ぶ前記第２対象要素に対応する第２対象要素関連表示情報と、を含み、
前記相互関連表示情報は、前記第１対象要素側を始点とし、前記第２対象要素側を終点とする線状画像を含む、
請求項６に記載の表示システム。
【請求項８】
前記特定手段は、

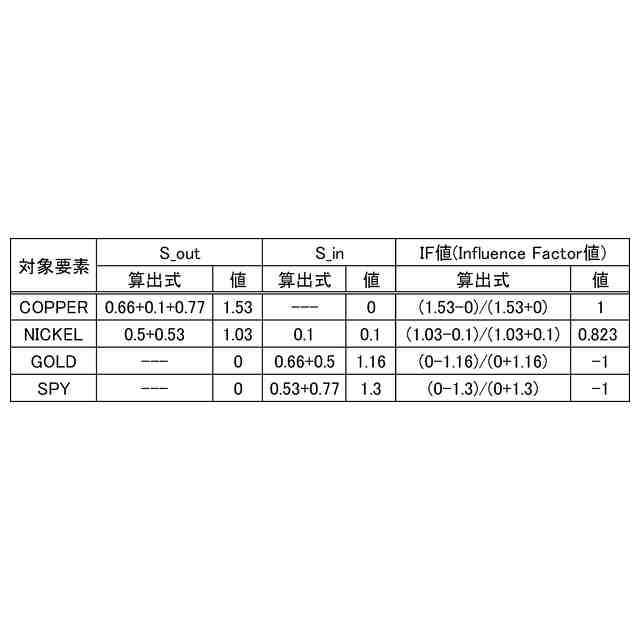

前記複数の対象要素に含まれる各対象要素が、前記複数の対象要素に含まれる他の対象要素に及ぼす影響の程度を示す第１度合と、前記複数の対象要素に含まれる各対象要素に対して、前記複数の対象要素に含まれる他の対象要素から及ぶ影響の程度を示す第２度合と、に基づいて定まる因果序列特定用数値情報であって、前記因果序列を特定するために用いられる前記因果序列特定用数値情報を算出し、
算出された前記因果序列特定用数値情報に基づいて、前記因果序列を特定する、
請求項１に記載の表示システム。
【請求項９】
コンピュータを、
複数の対象要素の相互間における因果関係の構造を示す因果構造情報を取得する取得手段と、
前記取得手段が取得した前記因果構造情報に基づいて、前記複数の対象要素各々の因果に関する序列を示す因果序列と、前記複数の対象要素の相互間における前記因果関係とを特定する特定手段と、
前記特定手段が特定した前記因果序列及び前記因果関係の両方を同一画面上に表示する表示制御手段と、
として機能させる表示プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示システム、及び表示プログラムに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、対象要素の因果関係を表示する因果関係グラフを生成する技術が知られていた（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８４１２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、複数の対象要素の因果に関する序列を示す因果序列と因果関係との両方を把握させるための技術が要望されていた。
【０００５】
本発明は、上記に鑑みてなされたものであって、因果序列と因果関係との両方を把握させることが可能となる表示システム、及び表示プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、請求項１に記載の表示システムは、複数の対象要素の相互間における因果関係の構造を示す因果構造情報を取得する取得手段と、前記取得手段が取得した前記因果構造情報に基づいて、前記複数の対象要素各々の因果に関する序列を示す因果序列と、前記複数の対象要素の相互間における前記因果関係とを特定する特定手段と、前記特定手段が特定した前記因果序列及び前記因果関係の両方を同一画面上に表示する表示制御手段と、を備える。
【０００７】

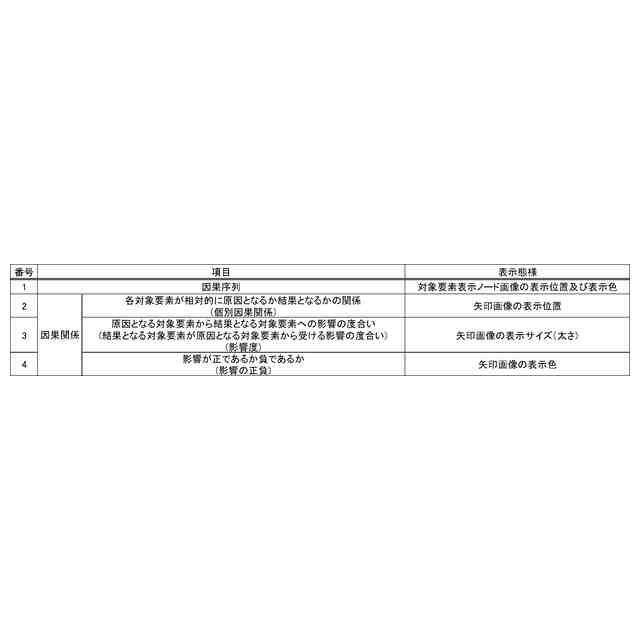

請求項２に記載の表示システムは、請求項１に記載の表示システムにおいて、前記表示制御手段は、前記複数の対象要素各々に対応する複数の対象要素関連表示情報の表示態様により、前記特定手段が特定した前記因果序列を表示する。
【０００８】
請求項３に記載の表示システムは、請求項２に記載の表示システムにおいて、前記表示制御手段は、前記複数の対象要素関連表示情報を、前記特定手段が特定した前記因果序列に基づいて定まる相互に異なる複数の表示位置であって、所定の基準線に沿っている前記複数の表示位置に表示することにより、前記特定手段が特定した前記因果序列を表示する。
【０００９】

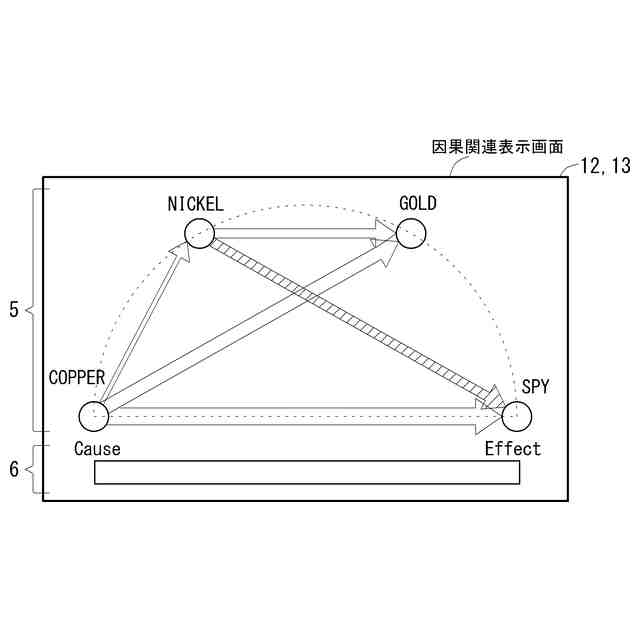

請求項４に記載の表示システムは、請求項３に記載の表示システムにおいて、前記所定の基準線は、半円の周に対応する曲線であり、前記表示制御手段は、少なくとも、前記複数の対象要素の個数に対応する分割数で前記曲線を分割する位置を前記複数の表示位置として、前記複数の対象要素関連表示情報を表示することにより、前記特定手段が特定した前記因果序列を表示する。
【００１０】
請求項５に記載の表示システムは、請求項３又は４に記載の表示システムにおいて、前記表示制御手段は、前記複数の対象要素関連表示情報を、前記特定手段が特定した前記因果序列に対応する順序で、前記複数の表示位置に並べて表示することにより、前記特定手段が特定した前記因果序列を表示する。
（【００１１】以降は省略されています）
