公開番号2025048698
公報種別公開特許公報(A)
公開日2025-04-03
出願番号2024004401
出願日2024-01-16
発明の名称撮像光学レンズ
出願人ジョウシュウシエーエーシーレイテックオプトロニクスカンパニーリミテッド
代理人弁理士法人南青山国際特許事務所
主分類G02B 13/00 20060101AFI20250326BHJP(光学)
要約【課題】本発明は、光学レンズの技術分野に関し、撮像光学レンズを提供する。
【解決手段】当該撮像光学レンズは、物体側から像側へ順に、第1レンズ、第2レンズ、第3レンズ、第4レンズ及び第5レンズによって構成され、撮像光学レンズの焦点距離をf、第1レンズの焦点距離をf1、前記第2レンズの軸上厚みをd3、第2レンズの像側面から第3レンズの物体側面までの軸上距離をd4、第2レンズの物体側面の曲率半径をR3、第2レンズの像側面の曲率半径をR4、第4レンズの物体側面の曲率半径をR7、第4レンズの像側面の曲率半径をR8としたときに、条件式1.10≦f1/f≦1.60、1.50≦d3/d4≦3.50、―8.00≦R7/R8≦―4.00、1.00≦(R3+R4)/(R3―R4)≦1.80を満たす。本発明に係る撮像光学レンズは、大口径、広角化及び極薄化等の良好な光学性能を有する。

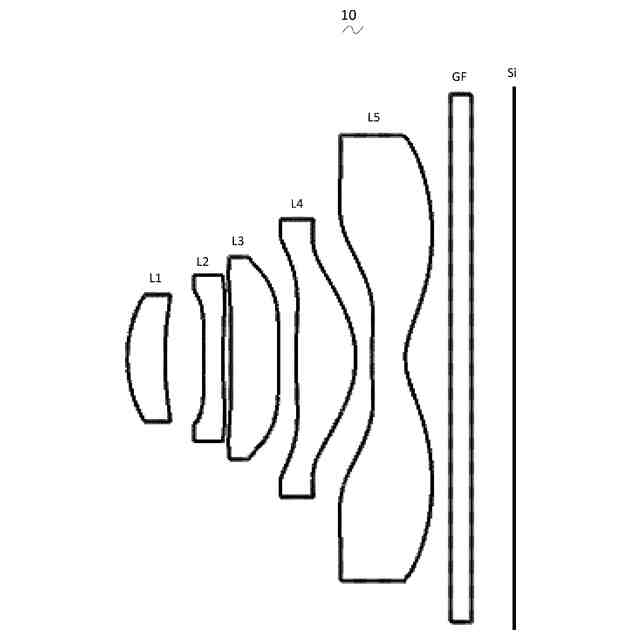

【選択図】図1
特許請求の範囲【請求項１】
撮像光学レンズであって、
物体側から像側へ順に、正の屈折力を有する第１レンズ、負の屈折力を有する第２レンズ、屈折力を有する第３レンズ、正の屈折力を有する第４レンズ及び負の屈折力を有する第５レンズによって構成され、
前記撮像光学レンズの焦点距離をｆ、前記第１レンズの焦点距離をｆ１、前記第２レンズの軸上厚みをｄ３、前記第２レンズの像側面から前記第３レンズの物体側面までの軸上距離をｄ４、前記第２レンズの物体側面の曲率半径をＲ３、前記第２レンズの像側面の曲率半径をＲ４、前記第４レンズの物体側面の曲率半径をＲ７、前記第４レンズの像側面の曲率半径をＲ８としたときに、以下の条件式（１）～（４）を満たす、ことを特徴とする撮像光学レンズ。
１．１０≦ｆ１／ｆ≦１．６０（１）
１．５０≦ｄ３／ｄ４≦３．５０（２）
―８．００≦Ｒ７／Ｒ８≦―４．００（３）
１．００≦（Ｒ３＋Ｒ４）／（Ｒ３―Ｒ４）≦１．８０（４）
続きを表示（約 1,600 文字）【請求項２】
前記第２レンズの焦点距離をｆ２としたときに、以下の条件式（５）を満す、ことを特徴とする請求項１に記載の撮像光学レンズ。
―４．５０≦ｆ２／ｆ≦―１．５０（５）
【請求項３】
前記撮像光学レンズの光学長をＴＴＬ、前記第５レンズの軸上厚みをｄ９としたときに、以下の条件式（６）を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
６．００≦ＴＴＬ／ｄ９≦２０．００（６）
【請求項４】
前記第１レンズの物体側面は、近軸において凸面であり、前記第１レンズの像側面は、近軸において凹面であり、
前記第１レンズの物体側面の曲率半径をＲ１、前記第１レンズの像側面の曲率半径をＲ２、前記撮像光学レンズの光学長をＴＴＬ、前記第１レンズの軸上厚みをｄ１としたときに、以下の条件式（７）と（８）を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
―２．４２≦（Ｒ１＋Ｒ２）／（Ｒ１―Ｒ２）≦―１．９７（７）
０．０６≦ｄ１／ＴＴＬ≦０．１１（８）
【請求項５】
前記第２レンズの物体側面は、近軸において凸面であり、前記第２レンズの像側面は、近軸において凹面であり、
前記撮像光学レンズの光学長をＴＴＬ、前記第２レンズの軸上厚みをｄ３としたときに、以下の条件式（９）を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
０．０３≦ｄ３／ＴＴＬ≦０．０６（９）
【請求項６】
前記第３レンズの物体側面は、近軸において凸面であり、前記第３レンズの像側面は、近軸において凹面であり、
前記第３レンズの焦点距離をｆ３、前記第３レンズの物体側面の曲率半径をＲ５、前記第３レンズの像側面の曲率半径をＲ６、前記撮像光学レンズの光学長をＴＴＬ、前記第３レンズの軸上厚みをｄ５としたときに、以下の条件式（１０）～（１２）を満す、ことを特徴とする請求項１に記載の撮像光学レンズ。
―１０９．８１≦ｆ３／ｆ≦７７．６２（１０）
―２９．３３≦（Ｒ５＋Ｒ６）／（Ｒ５―Ｒ６）≦２５．９４（１１）
０．１０≦ｄ５／ＴＴＬ≦０．１３（１２）
【請求項７】
前記第４レンズの物体側面は、近軸において凸面であり、前記第４レンズの像側面は、近軸において凸面であり、
前記第４レンズの焦点距離をｆ４、前記第４レンズの物体側面の曲率半径をＲ７、前記第４レンズの像側面の曲率半径をＲ８、前記撮像光学レンズの光学長をＴＴＬ，前記第４レンズの軸上厚みをｄ７としたときに、以下の条件式（１３）～（１５）を満す、ことを特徴とする請求項１に記載の撮像光学レンズ。
０．５２≦ｆ４／ｆ≦０．６３（１３）
０．６０≦（Ｒ７＋Ｒ８）／（Ｒ７―Ｒ８）≦０．７１（１４）
０．１５≦ｄ７／ＴＴＬ≦０．２１（１５）
【請求項８】
前記第５レンズの物体側面は、近軸において凸面であり、前記第５レンズの像側面は、近軸において凹面であり、
前記第５レンズの焦点距離をｆ５、前記第５レンズの物体側面の曲率半径をＲ９、前記第５レンズの像側面の曲率半径をＲ１０としたときに、以下の条件式（１６）と（１７）を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
―０．６６≦ｆ５／ｆ≦―０．５５（１６）
１．５６≦（Ｒ９＋Ｒ１０）／（Ｒ９―Ｒ１０）≦１．７９（１７）
【請求項９】
前記撮像光学レンズの画角をＦＯＶとしたときに、以下の条件式（１８）を満たす、ことを特徴とする請求項１に記載の撮像光学レンズ。
ＦＯＶ≧７５．００° （１８）
【請求項１０】
前記第１レンズの物体側面の半径は、０．８５ｍｍ以下である、ことを特徴とする請求項１に記載の撮像光学レンズ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学レンズの技術分野に関し、特にスマートフォン、デジタルカメラなどの携帯端末装置と、モニタ、ＰＣレンズなどの撮像装置とに適用される撮像光学レンズに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
撮像技術の発展につれ、撮像光学レンズは、様々な電子製品、例えば、スマートフォン、デジタルカメラ等に広く応用されてきている。携帯しやすくするために、電子製品の薄型化がますます求められているため、良好な結像品質を有する小型化の撮像光学レンズは、現在の市場の主流となっている。
【０００３】
優れた結像品質を得るために、携帯電話のカメラに搭載された従来のレンズは、３枚式又は４枚式のレンズ構成を用いることが多い。また、技術の発展及びユーザの多様化のニーズの増加に伴い、感光素子の画素面積が縮小しつつあり且つ結像品質に対するシステムからの要求が高くなってきている場合には、５枚式のレンズ構造が徐々にレンズの設計に現れており、通常の５枚式のレンズは良好な光学性能を有するものの、その屈折力、レンズ間の距離及びレンズ形状が依然としてある程度の不合理性を有することによって、レンズ構造が良好な光学性能を有しても、大口径、広角化、極薄化の設計要求を満たすことができない。
【０００４】
従って、良好な光学性能を有し、且つ大口径、広角化、極薄化の設計要求を満たす撮像光学レンズを提供する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記問題に鑑みて、本発明は、良好な光学性能を有すると同時に、大口径、極薄化、広角化の設計要求を満たす撮像光学レンズを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記技術課題を解決するために、本発明の実施形態は、撮像光学レンズを提供する。前記撮像光学レンズは、物体側から像側へ順に、正の屈折力を有する第１レンズ、負の屈折力を有する第２レンズ、屈折力を有する第３レンズ、正の屈折力を有する第４レンズ及び負の屈折力を有する第５レンズによって構成され、
前記撮像光学レンズの焦点距離をｆ、前記第１レンズの焦点距離をｆ１、前記第２レンズの軸上厚みをｄ３、前記第２レンズの像側面から前記第３レンズの物体側面までの軸上距離をｄ４、前記第２レンズの物体側面の曲率半径をＲ３、前記第２レンズの像側面の曲率半径をＲ４、前記第４レンズの物体側面の曲率半径をＲ７、前記第４レンズの像側面の曲率半径をＲ８としたときに、以下の条件式（１）～（４）を満たす。
１．１０≦ｆ１／ｆ≦１．６０（１）
１．５０≦ｄ３／ｄ４≦３．５０（２）
―８．００≦Ｒ７／Ｒ８≦―４．００（３）
１．００≦（Ｒ３＋Ｒ４）／（Ｒ３―Ｒ４）≦１．８０（４）
【０００７】
好ましくは、前記第２レンズの焦点距離をｆ２としたときに、以下の条件式（５）を満たす。
―４．５０≦ｆ２／ｆ≦―１．４０（５）
【０００８】
好ましくは、前記撮像光学レンズの光学長をＴＴＬ、前記第５レンズの軸上厚みをｄ９としたときに、以下の条件式（６）を満たす。
６．００≦ＴＴＬ／ｄ９≦２０．００（６）
【０００９】
好ましくは、前記第１レンズの物体側面は、近軸において凸面であり、前記第１レンズの像側面は、近軸において凹面であり、
前記第１レンズの物体側面の曲率半径をＲ１、前記第１レンズの像側面の曲率半径をＲ２、前記撮像光学レンズの光学長をＴＴＬ、前記第１レンズの軸上厚みをｄ１としたときに、以下の条件式（７）と（８）を満たす。
―２．４２≦（Ｒ１＋Ｒ２）／（Ｒ１―Ｒ２）≦―１．９７（７）
０．０６≦ｄ１／ＴＴＬ≦０．１１（８）
【００１０】
好ましくは、前記第２レンズの物体側面は、近軸において凸面であり、前記第２レンズの像側面は、近軸において凹面であり、
前記撮像光学レンズの光学長をＴＴＬ、前記第２レンズの軸上厚みをｄ３としたときに、以下の条件式（９）を満たす。
０．０３≦ｄ３／ＴＴＬ≦０．０６（９）

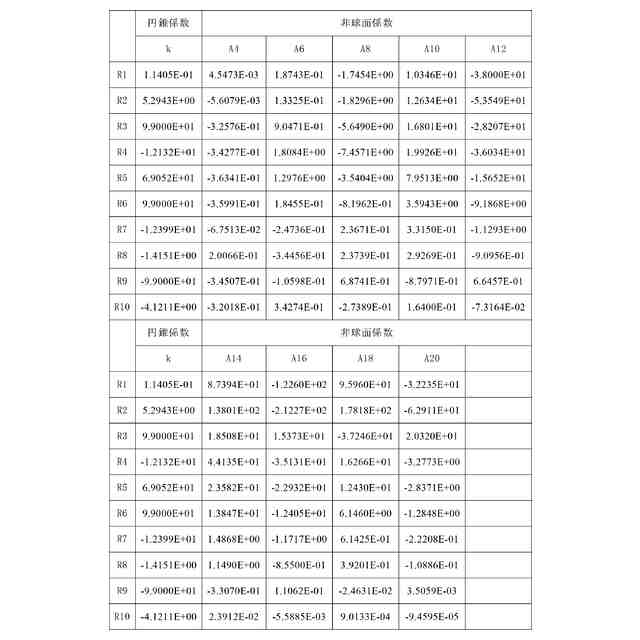

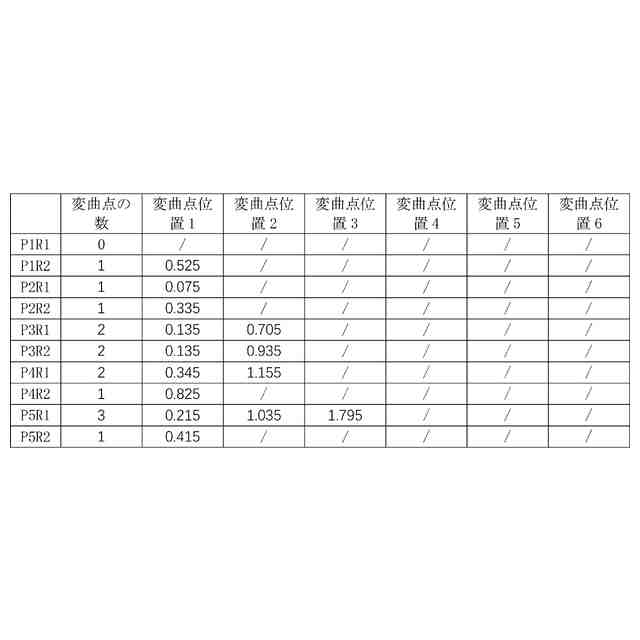

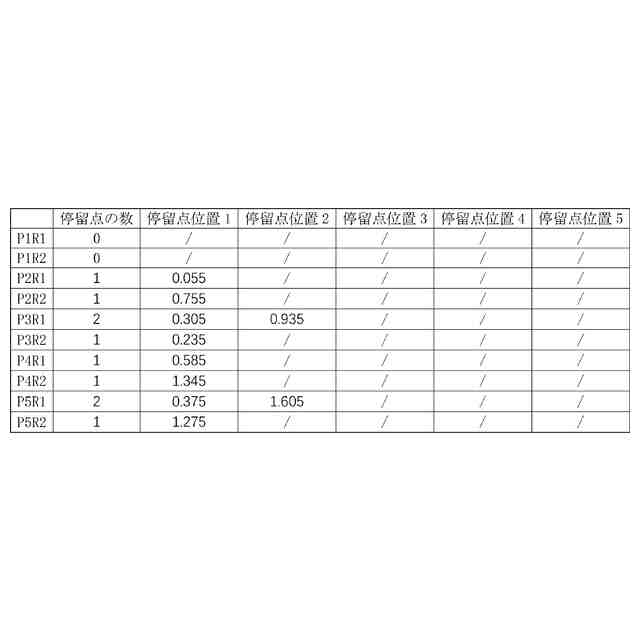

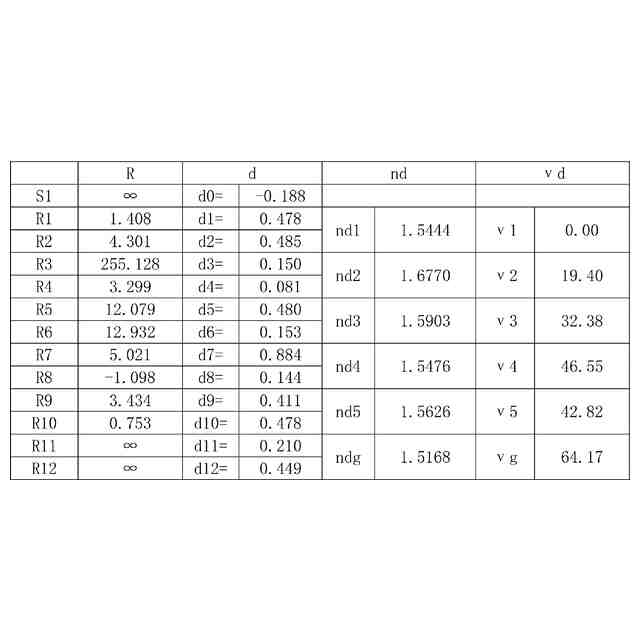

（【００１１】以降は省略されています）
