公開番号2025039763
公報種別公開特許公報(A)
公開日2025-03-21
出願番号2025003511,2021037679
出願日2025-01-09,2021-03-09
発明の名称表示装置
出願人住友化学株式会社
代理人個人,個人,個人,個人
主分類G02B 5/30 20060101AFI20250313BHJP(光学)
要約【課題】傾斜させて画像を視認する場合も表示性能の維持が可能な表示装置を提供する。
【解決手段】一実施形態に係る表示装置は、光反射性画像表示層と、偏光子、λ/2部及びλ/4部を有する楕円偏光板を備え、λ/2部は、第1遅相子要素、第2遅相子要素、第2遅相子要素及び第1遅相子要素が積層された積層体であり、画像表示層の厚み方向に対する傾斜角45°の投影面での波長550nmにおける面内リタデーションをReM45とし、λ/4部の波長550nmにおける面内リタデーションをReoQとし、画像表示層のρ係数を式(A)で表した場合、λ/4部のNz係数とρ係数とは式(B)に示した関係を満たす。
ρ=ReM45/ReoQ ・・・(A)
4.5ρ-0.160<Nz<4.5ρ+0.955 ・・・(B)

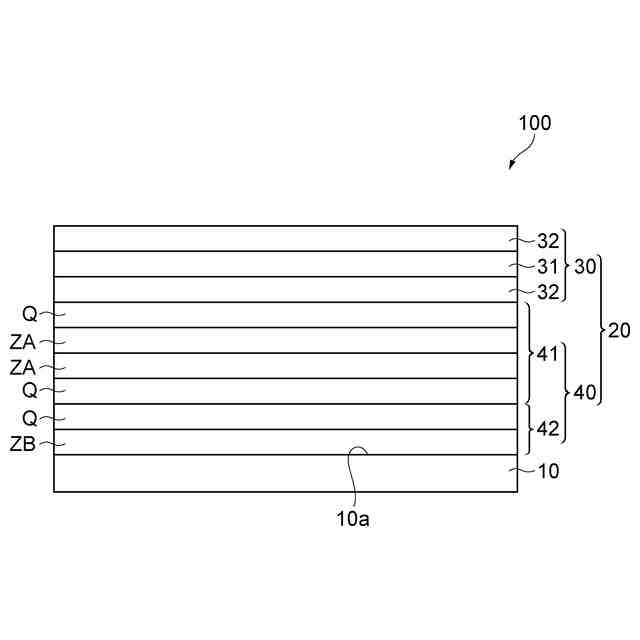

【選択図】図1

特許請求の範囲【請求項１】
光反射性画像表示層と、
前記光反射性画像表示層の画像表示面上に積層された楕円偏光板と、
を備え、
前記楕円偏光板は、偏光子、λ／２部およびλ／４部を有し、
前記偏光子、前記λ／２部および前記λ／４部は、前記光反射性画像表示層側から前記λ／４部、前記λ／２部および前記偏光子の順に配置されており、
前記λ／２部は、第１遅相子要素、第２遅相子要素、第２遅相子要素および第１遅相子要素が、前記第１遅相子要素、前記第２遅相子要素、前記第２遅相子要素および前記第１遅相子要素の順に積層された積層体であり、
前記第１遅相子要素は逆波長分散性を有しており略λ／４の大きさの面内位相差を与える要素であり、
前記第２遅相子要素は、厚み方向位相差を与える要素であり、
前記光反射性画像表示層の厚み方向に対する傾斜角４５°の投影面での波長５５０ｎｍにおける前記光反射性画像表示層の面内リタデーションをＲｅＭ４５とし、前記λ／４部の波長５５０ｎｍにおける面内リタデーションをＲｅｏＱとし、前記光反射性画像表示層のρ係数を式（Ａ）で表した場合、前記λ／４部のＮｚ係数と、前記ρ係数とは式（Ｂ）に示した関係を満たす、
表示装置。
ρ＝ＲｅＭ４５／ＲｅｏＱ・・・（Ａ）
４．５ρ－０．１６０＜Ｎｚ＜４．５ρ＋０．９５５・・・（Ｂ）
続きを表示（約 520 文字）【請求項２】
前記第１遅相子要素は、波長５５０ｎｍの面内位相差として略λ／４を与えるポジティブＡプレートである、
請求項１に記載の表示装置。
【請求項３】
前記第２遅相子要素は、厚み方向位相差を与えるポジティブＣプレートである、
請求項１または２に記載の表示装置。
【請求項４】
前記λ／４部は、前記光反射性画像表示層側から第３遅相子要素および第１遅相子要素が、前記第３遅相子要素および前記第１遅相子要素の順に積層された積層体であり、
前記λ／４部が有する前記第１遅相子要素は、逆波長分散性を有しており略λ／４の大きさの面内位相差を与える要素であり、
前記第３遅相子要素は、厚み方向位相差を与える要素である、
請求項１～３の何れか一項に記載の表示装置。
【請求項５】
前記λ／４部が有する前記第１遅相子要素は、略λ／４の大きさの位相差を波長５５０ｎｍの面内位相差として与えるポジティブＡプレートであり、
前記第３遅相子要素は、厚み方向位相差を与えるポジティブＣプレートまたはネガティブＣプレートである、
請求項４に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
本技術分野の従来技術として、特許文献１に記載の技術がある。特許文献１には、λ／２部とλ／４部とが積層されたが開示されている。特許文献１に記載の光学積層体は、可視光全域でλ／４に近い位相差を持つため、直線偏光子と組み合わせると可視光全域で９７％以上の楕円率を持つ楕円偏光板として機能する。これをＯＬＥＤ表示装置等の光反射層上に配置すれば、可視光領域の広い範囲で外光反射を抑制できる。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１８／００３４１６公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の上記光学積層体は視野角補償が不十分である。そのため、特許文献１に記載の光学積層体の性能は表示装置を略正面から視認した場合に限られ、傾斜して視認した際には外光反射率が増加し、表示性能が低下するという課題があった。
【０００５】
本発明は、傾斜させて画像を視認する場合も表示性能の維持が可能な表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一側面に係る表示装置は、光反射性画像表示層と、上記光反射性画像表示層の画像表示面上に積層された楕円偏光板と、を備え、上記楕円偏光板は、偏光子、λ／２部およびλ／４部を有し、上記偏光子、上記λ／２部および上記λ／４部は、上記光反射性画像表示層側から上記λ／４部、上記λ／２部および上記偏光子の順に配置されており、上記λ／２部は、第１遅相子要素、第２遅相子要素、第２遅相子要素および第１遅相子要素が、上記第１遅相子要素、上記第２遅相子要素、上記第２遅相子要素および上記第１遅相子要素の順に積層された積層体であり、上記第１遅相子要素は逆波長分散性を有しており略λ／４の大きさの面内位相差を与える要素であり、上記第２遅相子要素は、厚み方向位相差を与える要素であり、上記光反射性画像表示層の厚み方向に対する傾斜角４５°の投影面での波長５５０ｎｍにおける上記光反射性画像表示層の面内リタデーションをＲｅＭ４５とし、上記λ／４部の波長５５０ｎｍにおける面内リタデーションをＲｅｏＱとし、上記光反射性画像表示層のρ係数を式（Ａ）で表した場合、上記λ／４部のＮｚ係数と、上記ρ係数とは式（Ｂ）に示した関係を満たす。
表示装置。
ρ＝ＲｅＭ４５／ＲｅｏＱ・・・（Ａ）
４．５ρ－０．１６０＜Ｎｚ＜４．５ρ＋０．９５５・・・（Ｂ）
【０００７】
上記表示装置では、上記λ／４部のＮｚ係数と、上記ρ係数とは式（Ｂ）に示した関係を満たすことから、傾斜させて画像を視認する場合も表示性能を維持可能である。
【０００８】
上記第１遅相子要素は、波長５５０ｎｍの面内位相差として略λ／４を与えるポジティブＡプレートでもよい。
【０００９】
上記第２遅相子要素は、厚み方向位相差を与えるポジティブＣプレートでもよい。
【００１０】
上記λ／４部は、上記光反射性画像表示層側から第３遅相子要素および第１遅相子要素が、上記第３遅相子要素および上記第１遅相子要素の順に積層された積層体であり、上記λ／４部が有する上記第１遅相子要素は、逆波長分散性を有しており略λ／４の大きさの面内位相差を与える要素であり、上記第３遅相子要素は、厚み方向位相差を与えるポジティブＣプレートであってもよい。
（【００１１】以降は省略されています）
