特許ウォッチ

公開番号2025063565
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023172889
出願日2023-10-04
発明の名称オレフィン系重合体
出願人住友化学株式会社
代理人弁理士法人藤本パートナーズ
主分類C08F 210/02 20060101AFI20250409BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】比較的成形しやすいオレフィン系重合体を提供する。
【解決手段】
本発明に係るオレフィン系重合体は、下記式(i)で算出されるS値が0.60以上である。
【数1】

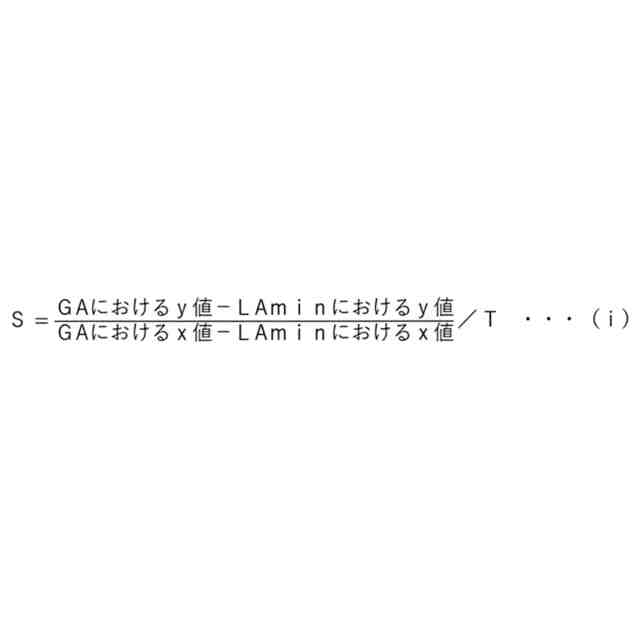

<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025063565000007.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">14</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">166</com:WidthMeasure> </com:Image> (式中、ゲル透過クロマトグラフィーにより得られた分子のサイズ(A)のログ値(log A)をx軸として、前記ログ値に対応する高分子の濃度分率(dW/d log A)をy軸として分子量分布曲線を描き、Savitzky-Golay法によってその1次微分曲線を求めたとき、その極小値のうちxが最小であるものをLA min、xが最大であるものをLA maxとする。また、xがLA minにおけるx値以上かつLA maxにおけるx値以下である範囲においてyが最大となる点をGAとし、分子量分布曲線の面積をTとする。)
【選択図】なし
特許請求の範囲【請求項１】
下記式（ｉ）で算出されるＳ値が０．６０以上である、オレフィン系重合体。

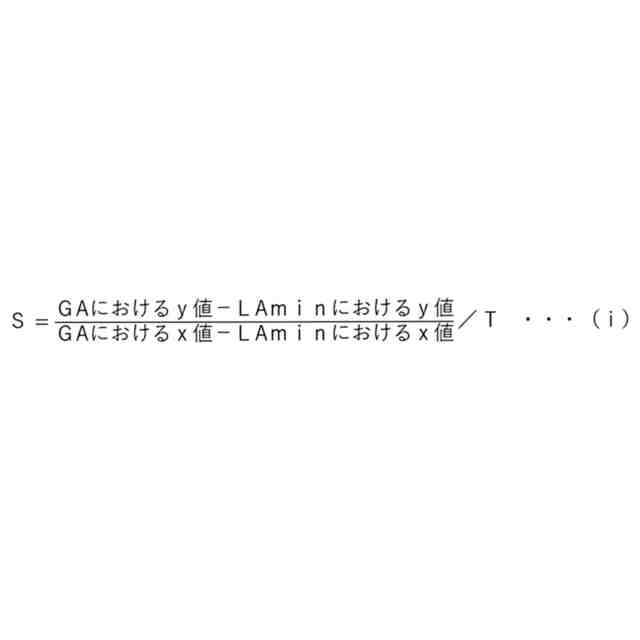

JPEG
15
166
（式中、ゲル透過クロマトグラフィーにより得られた分子のサイズ（Ａ）のログ値（ｌｏｇＡ）をｘ軸として、前記ログ値に対応する高分子の濃度分率（ｄＷ／ｄｌｏｇＡ）をｙ軸として分子量分布曲線を描き、Ｓａｖｉｔｚｋｙ－Ｇｏｌａｙ法によってその１次微分曲線を求めたとき、その極小値のうちｘが最小であるものをＬＡｍｉｎ、ｘが最大であるものをＬＡｍａｘとする。また、ｘがＬＡｍｉｎにおけるｘ値以上かつＬＡｍａｘにおけるｘ値以下である範囲においてｙが最大となる点をＧＡとし、分子量分布曲線の面積をＴとする。）
続きを表示（約 750 文字）【請求項２】
前記Ｓ値が２．０以下である、請求項１に記載のオレフィン系重合体。
【請求項３】
結晶化温度が９９．０℃以上１０５．０℃以下である、請求項１または２に記載のオレフィン系重合体。
【請求項４】
前記オレフィン系重合体が共重合体であり、該共重合体中の炭素原子１０００個当りの長鎖分岐（ＬＣＢ）の数（ＬＣＢ／１０００Ｃ）が０．１９以上０．２５以下である、請求項１または２に記載のオレフィン系重合体。
【請求項５】
ゲル透過クロマトグラフィーで測定されるＺ平均分子量（Ｍｚ）と重量平均分子量（Ｍｗ）との比（Ｍｚ／Ｍｗ）が２．５以上２．８以下である、請求項１または２に記載のオレフィン系重合体。
【請求項６】
ゲル透過クロマトグラフィーで測定される重量平均分子量（Ｍｗ）と数平均分子量（Ｍｎ）との比（Ｍｗ／Ｍｎ）が３．４以上４．０以下である、請求項１または２に記載のオレフィン系重合体。
【請求項７】
前記オレフィン系重合体が共重合体であり、該共重合体中の三置換不飽和結合の数が０．００１以上０．０１０以下である、請求項１または２に記載のオレフィン系重合体。
【請求項８】
極限粘度が１．１９ｄｌ／ｇ以上である、請求項１または２に記載のオレフィン系重合体。
【請求項９】
特性緩和時間が１０．２ｓｅｃ以上である、請求項１または２に記載のオレフィン系重合体。
【請求項１０】
前記オレフィン系重合体が共重合体であり、該共重合体中の炭素原子１０００個当りの短鎖分岐（ＳＣＢ）の数（ＳＣＢ／１０００Ｃ）が１８．８以下である、請求項１または２に記載のオレフィン系重合体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、オレフィン系重合体に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、オレフィン系重合体は、食品包装材、医薬品包装材、電子部品包装材、表面保護材、電線、ケーブル等の絶縁体、シース等に用いられている。
【０００３】
例えば、特許文献１には、メルトフローレート、密度、流動の活性化エネルギー、分子量分布およびヘキサン抽出量のそれぞれが特定の範囲にあるエチレン－α－オレフィン共重合体であって、食品包装材に用いることができ、成形加工性および溶融加工時の低発煙性に優れるエチレン－α－オレフィン共重合体が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１０６２６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記の特許文献１に開示されているようなオレフィン系重合体は、成形しやすさの点で、さらなる改良が求められている。
【０００６】
本発明は、このような状況に鑑みてなされたものであり、比較的成形しやすいオレフィン系重合体を提供することを課題とする。
【課題を解決するための手段】
【０００７】
本発明に係るオレフィン系重合体は、下記式（ｉ）で算出されるＳ値が０．６０以上である。

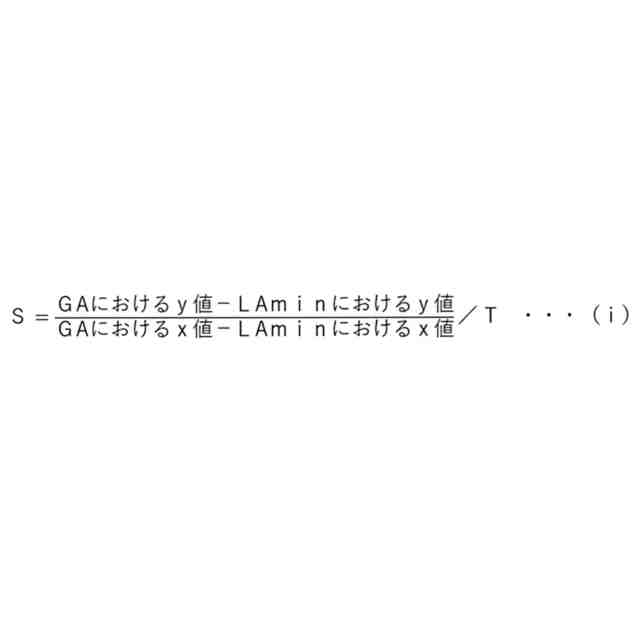

JPEG
14
166
（式中、ゲル透過クロマトグラフィーにより得られた分子のサイズ（Ａ）のログ値（ｌｏｇＡ）をｘ軸として、前記ログ値に対応する高分子の濃度分率（ｄＷ／ｄｌｏｇＡ）をｙ軸として分子量分布曲線を描き、Ｓａｖｉｔｚｋｙ－Ｇｏｌａｙ法によってその１次微分曲線を求めたとき、その極小値のうちｘが最小であるものをＬＡｍｉｎ、ｘが最大であるものをＬＡｍａｘとする。また、ｘがＬＡｍｉｎにおけるｘ値以上かつＬＡｍａｘにおけるｘ値以下である範囲においてｙが最大となる点をＧＡとし、分子量分布曲線の面積をＴとする。）
【発明の効果】
【０００８】
本発明によれば、比較的成形しやすいオレフィン系重合体を提供することができる。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について説明するが、本発明は、以下の実施形態に限定されるものではない。
【００１０】

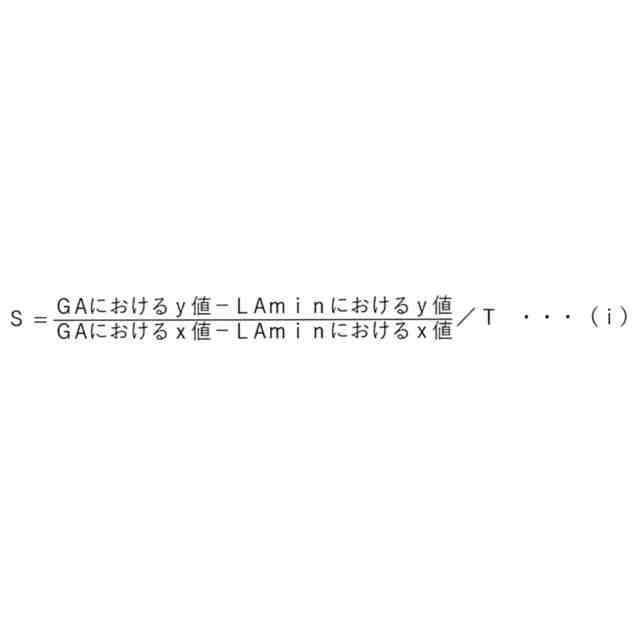

本実施形態に係るオレフィン系重合体は、成形しやすくする観点から、下記式（ｉ）で算出されるＳ値が０．６０以上であり、好ましくは１．０以上であり、より好ましくは１．４以上である。また、前記オレフィン系重合体は、成形しやすくする観点から、前記Ｓ値が、好ましくは２．０以下であり、より好ましくは１．８以下であり、さらに好ましくは１．４以下である。

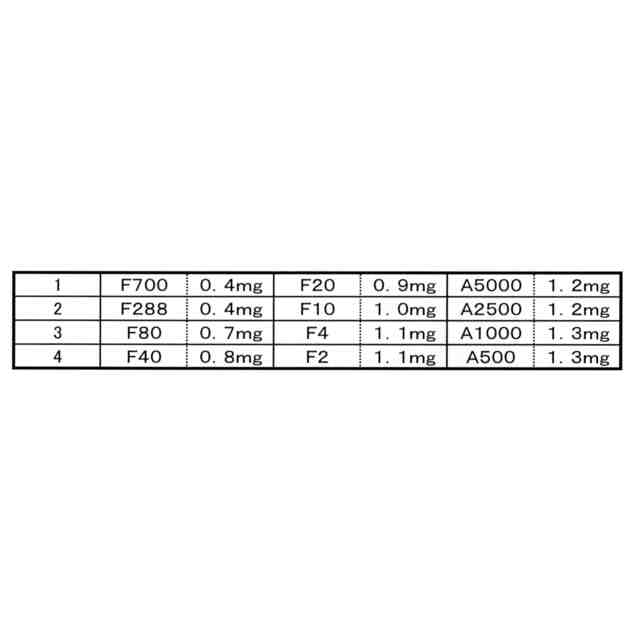

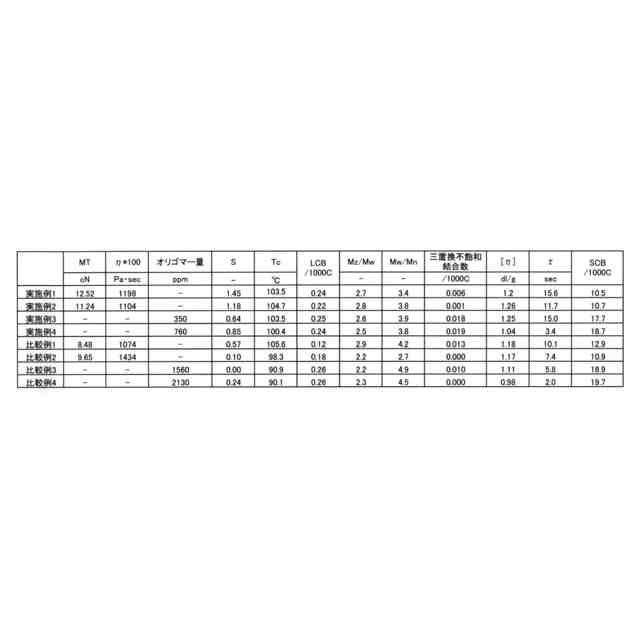

（【００１１】以降は省略されています）

関連特許
