公開番号2025025861
公報種別公開特許公報(A)
公開日2025-02-21
出願番号2023131056
出願日2023-08-10
発明の名称発電システム
出願人ソフトバンクグループ株式会社
代理人弁理士法人酒井国際特許事務所
主分類F03B 17/06 20060101AFI20250214BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】効率よく発電を行う。
【解決手段】発電システムは、水を貯留する水タンクと、大規模演算を行うサーバ装置の排熱を利用して水を蒸発させた蒸気を蒸留配管により蒸留した蒸留水を貯留する貯留部と、水タンクと、貯留部とを接続する発電用配管と、貯留部に貯留した蒸留水が発電用配管を流れる際のエネルギーにより発電を行う発電部とを含む。
【選択図】図1
特許請求の範囲【請求項１】
水を貯留する水タンクと、
大規模演算を行うサーバ装置の排熱を利用して前記水を蒸発させた蒸気を蒸留配管により蒸留した蒸留水を貯留する貯留部と、
前記水タンクと、前記貯留部とを接続する放流配管と、
前記貯留部に貯留した前記蒸留水が前記放流配管を流れる際のエネルギーにより発電を行う発電部と
を含む発電システム。
続きを表示（約 240 文字）【請求項２】
前記貯留部は、前記水タンクよりも高い位置に配置される
請求項１に記載の発電システム。
【請求項３】
前記蒸留配管は、前記水タンクに近い側の配管に断熱部材が設けられる
請求項１に記載の発電システム。
【請求項４】
前記発電部は、
前記貯留部に貯留した前記蒸留水の量が閾値以上となった場合に、前記貯留部に貯留した前記蒸留水を前記水タンクへ放流して発電を行う
請求項１に記載の発電システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、発電システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、上流に配置されたダムから下流に放流する際の水の流れを利用して発電を行う水力発電が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１０８８５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来技術では、効率よく発電を行う点で更なる改善の余地があった。
【課題を解決するための手段】
【０００５】
本発明の第１の態様によれば、発電システムが提供される。当該発電システムは、水を貯留する水タンクと、大規模演算を行うサーバ装置の排熱を利用して前記水を蒸発させた蒸気を蒸留配管により蒸留した蒸留水を貯留する貯留部と、前記水タンクと、前記貯留部とを接続する発電用配管と、前記貯留部に貯留した前記蒸留水が前記発電用配管を流れる際のエネルギーにより発電を行う発電部とを含む。
【図面の簡単な説明】
【０００６】
本実施形態に係る発電システムの一例を概略的に示す図である。
本実施形態に係る発電システムの処理手順を示すフローチャートである。
【発明を実施するための形態】
【０００７】
以下、発明の実施の形態を通じて本発明を説明するが、以下の実施形態は特許請求の範囲にかかる発明を限定するものではない。また、実施形態の中で説明されている特徴の組み合わせの全てが発明の解決手段に必須であるとは限らない。
【０００８】

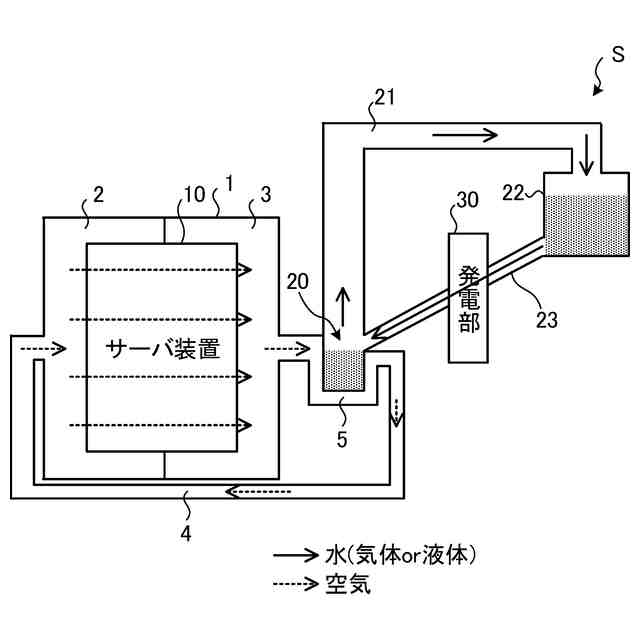

図１は、本実施形態に係る発電システムＳの一例を概略的に示す。発電システムＳは、サーバルーム１と、水タンク２０と、貯留部２２と、発電部３０とを含む。
【０００９】
サーバルーム１は、内部が吸気室２と排気室３とに区分けされ、吸気室２と排気室３との間にサーバ装置１０が配置される。サーバ装置１０は、例えば、ＡＧＩ（Artificial General Intelligence）に関わる処理等といった大規模演算を行うサーバ装置である。また、吸気室２および排気室３は、それぞれ循環配管４に接続される。具体的には、排気室３は、加熱配管５を介して循環配管４に接続される。
【００１０】
水タンク２０は、液体の水を貯留するタンクである。水タンク２０は、加熱配管５に接する。また、水タンク２０は、上方において蒸留配管２１に接続される。また、水タンク２０は、不図示の水道配管に接続され、水タンク２０内の水の量が閾値未満となった場合に、水道配管から水が補充される。
（【００１１】以降は省略されています）
