公開番号2025011938
公報種別公開特許公報(A)
公開日2025-01-24
出願番号2023114392
出願日2023-07-12
発明の名称流体漏れ検出装置
出願人トヨタ自動車株式会社
代理人個人
主分類F15B 20/00 20060101AFI20250117BHJP(流体圧アクチュエータ;水力学または空気力学一般)
要約【課題】流体漏れが発生した箇所を特定できる流体漏れ検出装置を提供する。
【解決手段】本開示に係る流体漏れ検出装置10は、流体供給源SSと、バルブ装置2,14と、駆動装置1とを備えた流体回路100における流体漏れを検出する。流体漏れ検出装置10は、流体供給源SSとバルブ装置2,14とを結ぶ第1の流路F1に設けられた第1の圧力センサ13と、バルブ装置2,14と駆動装置1とを結ぶ第2、及び第3の流路F2,F3に設けられた第2、及び第3の圧力センサ3,4と、制御部15とを備える。
【選択図】図1
特許請求の範囲【請求項１】
流体供給源と、バルブ装置と、駆動装置とを備えた流体回路における流体漏れを検出する流体漏れ検出装置であって、
前記流体供給源と前記バルブ装置とを結ぶ第１の流路に設けられた第１の圧力センサと、
前記バルブ装置と前記駆動装置とを結ぶ第２、及び第３の流路にそれぞれ設けられた第２、及び第３の圧力センサと、制御部と、を備える、流体漏れ検出装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は流体漏れ検出装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１に開示の自動調理機は、流体漏れ検出装置が適用されている。特許文献１に開示の自動調理機は、エア駆動機構と、配管と、エア弁と、圧力センサと、表示部とを備える。エア駆動機構はエアシリンダを含み、配管はエアをエア駆動機構に供給する。エア弁は配管の途中に設けられ、圧力センサは、エア弁からエア駆動機構に至る配管内のエア圧力を検出する。表示部は、圧力センサにより検出されたエア圧力がしきい値以下となった時に、エア漏れによる圧力異常情報を表示する。
【先行技術文献】
【特許文献】
【０００３】
特開平０９－３１３１４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本願発明者等は、以下の技術的な課題を発見した。
このような自動調理機では、エア圧力がしきい値以下となった時に、エア漏れを検出する。エア駆動機構のエアシリンダの内部又は外部においてエアが漏れると、エア圧力がしきい値以下となる。そのため、エアシリンダの内部、又は外部のいずれかにおいてエアが漏れているかを検知することができなかった。
【０００５】
本開示は、上述した課題を鑑みてなされたものであり、流体漏れが発生した箇所を特定できる流体漏れ検出装置を提供するものである。
【課題を解決するための手段】
【０００６】
本開示に係る流体漏れ検出装置は、流体供給源と、バルブ装置と、駆動装置とを備えた流体回路における流体漏れを検出する流体漏れ検出装置であって、前記流体供給源と前記バルブ装置とを結ぶ第１の流路に設けられた第１の圧力センサと、前記バルブ装置と前記駆動装置とを結ぶ第２、及び第３の流路にそれぞれ設けられた第２、及び第３の圧力センサと、制御部と、を備える。
【発明の効果】
【０００７】
本開示によれば、流体漏れが発生した箇所を特定できる。
【図面の簡単な説明】
【０００８】

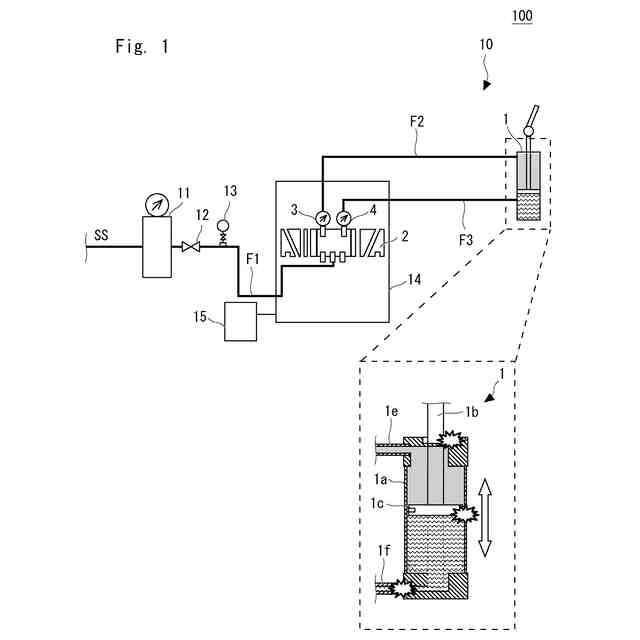

実施の形態１に係る流体漏れ検出装置の一構成例を示す概略図及び拡大図である。

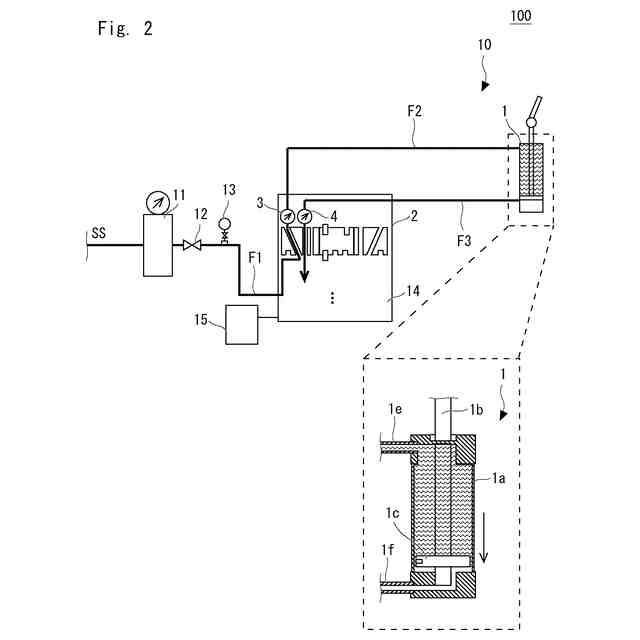

実施の形態１に係る流体漏れ検出装置の一構成例の一動作例を示す図である。

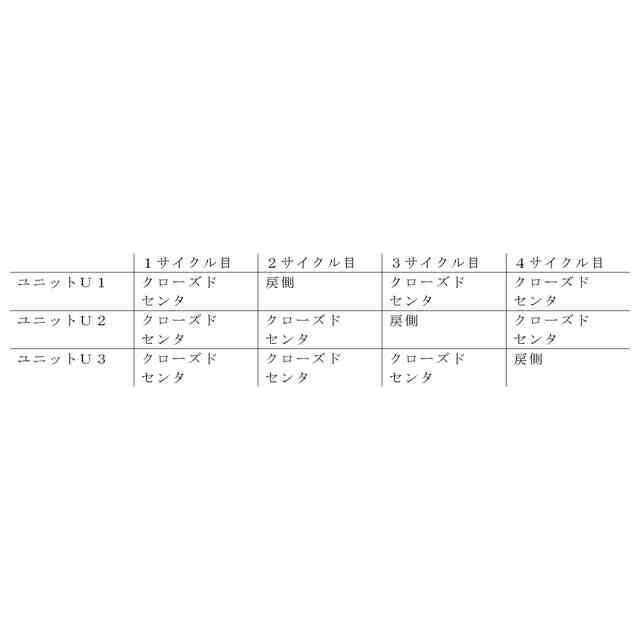

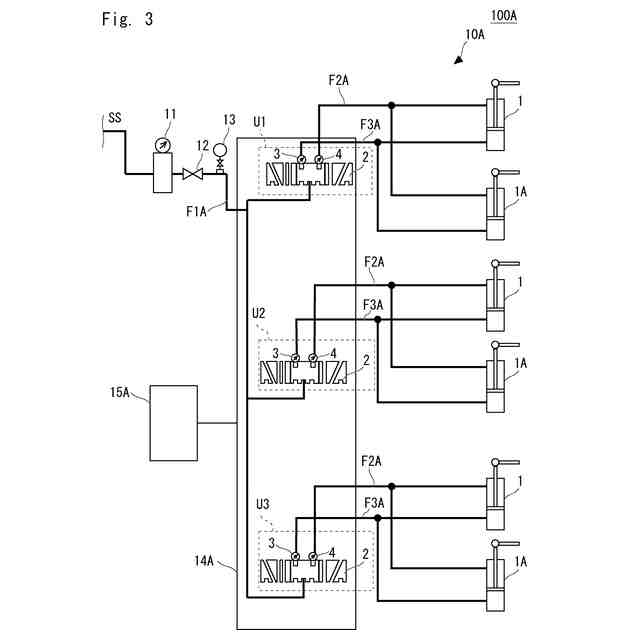

実施の形態１に係る流体漏れ検出装置の一変形例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明を適用した具体的な実施形態について、図面を参照しながら詳細に説明する。ただし、本発明が以下の実施形態に限定される訳ではない。また、説明を明確にするため、以下の記載及び図面は、適宜、簡略化されている。
【００１０】
＜実施の形態１＞
図１を参照して実施の形態１について説明する。
（【００１１】以降は省略されています）
