公開番号2025169678
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074629
出願日2024-05-02
発明の名称支柱の支持構造
出願人株式会社タカショー
代理人個人,個人
主分類E04H 12/22 20060101AFI20251107BHJP(建築物)
要約【課題】ウッドデッキ等の設置面を傷つけることなく設置できるとともに、設置場所の自由度が高い支柱の支持構造を提供すること。

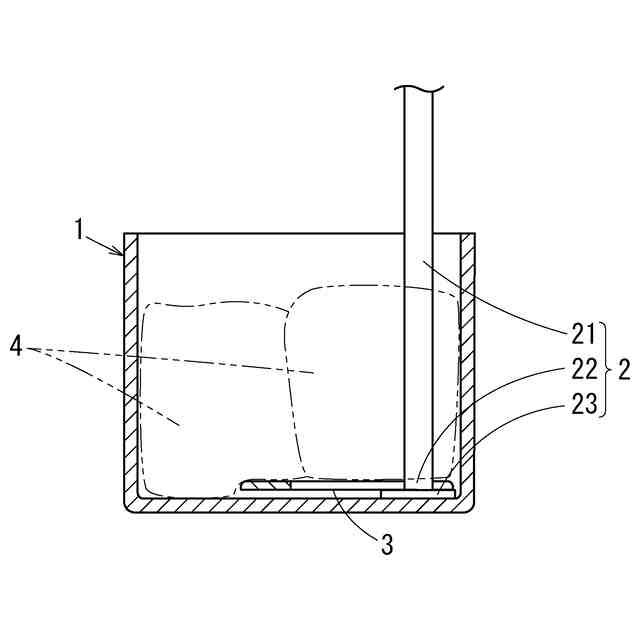

【解決手段】設置面Fへの支柱の支持構造であって、支柱2の下端部が、設置面Fに載置された上部開口の容器1の底に受けられるとともに、支柱2の下端部に係止される係止構造を有する荷重受けプレートが、容器1内で水平方向に移動可能で、かつ、支柱2の下端部に係止された状態で容器1内に収容されるとともに、重し袋4が支柱2の下端部に係止された状態の荷重受けプレート上に載置されている支柱の支持構造。
【選択図】図1
特許請求の範囲【請求項１】
設置面への支柱の支持構造であって、
支柱の下端部が、前記設置面に載置された上部開口の容器の底に受けられるとともに、
前記支柱の下端に係止される係止構造を有する荷重受けプレートが、前記容器内で水平方向に移動可能で、かつ、前記支柱の下端に係止された状態で前記容器内に収容されるとともに、
重しが前記支柱の下端に係止された状態の前記荷重受けプレート上に載置されていることを特徴とする支柱の支持構造。
続きを表示（約 200 文字）【請求項２】
前記重しが、袋体内に粒状体が充填された重し袋である請求項１に記載の支柱の支持構造。
【請求項３】
前記支柱が、支柱本体と、この支柱本体の下端に設けられた板状の脚部を有し、前記荷重受けプレートが、前記脚部より大面積で、前記支柱本体がスライド自在に嵌り込むスリットを備え、
前記スリットの縁部が前記脚部を係止される請求項１または２に記載の支柱の支持構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、オーニングなどの支柱を、設置面を痛めることなく支持可能な支柱の支持構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
個人の住宅敷地内にウッドデッキを設ける家庭が増えている。しかし、とりあえず自宅の庭スペースにウッドデッキを設けてみたものの、積極的に利用することなく、そのまま放置されるケースもある。比較的手ごろな価格で、かつ手軽に設置できるので、利用目的があいまいなまま設置して、いざ利用しようとすると日よけのためのオーニングがなくて日差しの強い日中や雨天時は全く利用できないという問題があった。
【０００３】
組み立て／分解／再利用が容易なオーニングがあれば、必要な時にだけウッドデッキの上にオーニングを組み立てて、使用が終わったらこれを解体して次の使用まで保管することが出来る。ウッドデッキにオーニングが設置されることで、そこにガーデンファニチャーや、目かくし照明などを置いて屋外での活動をより楽しめるようになる。
【０００４】
ところで、オーニングなどは、強風により吹き飛ばされるおれがあり、支柱の下端を固定しておく必要がある。設置場所が地面の上であれば、ペグなどに固定金具を支柱の下端に設けられた脚部の孔越しに固定金具を地面に打ち込むようにすればよい。しかしながら、ベランダやテラスの木製床やコンクリート床に敷設された床材の上に設置する場合、釘などを打ち込んで支柱を固定すると、オーニングが不要になり取り除いたとき、釘孔などが床面に残り見栄えの悪いものとなってしまう。
【０００５】
一方、金属製の重しとなる重し容器を設置面に載置するとともに、支柱本体の下端を重し容器内に挿入し、重し容器の底に設けた固定部にボルトで固定するようにした支柱の支持構造がすでに提案されている（特許文献１参照）。
【０００６】
すなわち、上記支持構造では、重し容器の重みによって、支柱を設置面の所望位置に固定した状態に維持できるので、床面を傷つけることがない。
【０００７】
特開２００５－１５５０６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、ウッドデッキ等は、その大きさや形状が異なったり、障害物が存在したりする場合がある。したがって、上記特許文献１の支持構造では、重し容器がはみ出たり、障害物によって設置できないという問題がある。
本発明は、上記問題に鑑みて、設置面を傷つけることなく設置できるとともに、設置場所の自由度が高い支柱の支持構造を提供することを目的としている。
【課題を解決するための手段】
【０００９】
前記課題を解決するために、本願発明にかかる支柱の支持構造は、支柱の下端部が、前記設置面に載置された上部開口の容器の底に受けられるとともに、前記支柱の下端に係止される係止構造を有する荷重受けプレートが、前記容器内で水平方向に移動可能で、かつ、前記支柱の下端に係止された状態で前記容器内に収容されるとともに、重しが前記支柱の下端に係止された状態の前記荷重受けプレート上に載置されていることを特徴とする。
【００１０】
本発明において、前記重しとしては、荷重受けプレートに支柱を固定する十分な荷重を加えることができれば、特に限定されないが、たとえば、袋体内に粒状体が充填された重し袋が好適である。すなわち、容器の大きさに応じて袋体に充填する粒状体の充填量を調整することができる。また、かかる重し袋は、１つでも複数用いられても構わない。
（【００１１】以降は省略されています）
