公開番号2025150840
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051972
出願日2024-03-27
発明の名称画像表示方法
出願人株式会社JVCケンウッド
代理人個人
主分類G06F 3/04886 20220101AFI20251002BHJP(計算;計数)
要約【課題】表示部の表面側の一部領域に形成される操作部(物理ボタン)との関係で画像を表示することができる画像表示方法を提供する。
【解決手段】少なくとも1つの操作画像を含む操作面画像が表示される表示画面を含むディスプレイ11b及び前記操作画像に対するユーザの接触操作を検出するタッチパネル11cを備えた表示部11と、前記表示部の表面側の一部領域にユーザが接触操作する操作部Bを形成する制御部13と、を備える情報処理装置1が、前記一部領域に前記操作部が形成されるように又は前記操作部が形成された前記一部領域が前記操作部形成前の元の状態に戻るように前記一部領域を変形させる操作部制御ステップと、前記操作画像が前記操作部に一致するように位置合わせされた状態で前記表示画面に前記操作面画像を表示する操作面画像表示ステップと、前記操作部に対する前記ユーザの接触操作を検出する接触操作検出ステップと、を備える。
【選択図】図1
特許請求の範囲【請求項１】
少なくとも１つの操作画像を含む操作面画像が表示される表示画面を含むディスプレイ及び前記操作画像に対するユーザの接触操作を検出するタッチパネルを備えた表示部と、前記表示部の表面側の一部領域にユーザが接触操作する操作部を形成する制御部と、を備える情報処理装置が、
前記一部領域に前記操作部が形成されるように又は前記操作部が形成された前記一部領域が前記操作部形成前の元の状態に戻るように前記一部領域を変形させる操作部制御ステップと、
前記操作画像が前記操作部に一致するように位置合わせされた状態で前記表示画面に前記操作面画像を表示する操作面画像表示ステップと、
前記操作部に対する前記ユーザの接触操作を検出する接触操作検出ステップと、を備える画像表示方法。
続きを表示（約 590 文字）【請求項２】
前記操作部に位置合わせされる操作画像は、前記操作面画像に含まれる操作画像のうち操作画像指定情報により指定される操作画像である請求項１に記載の画像表示方法。
【請求項３】
前記操作部に位置合わせされる操作面画像を複数の操作面画像の中からユーザに選択させるステップをさらに備える請求項１に記載の画像表示方法。
【請求項４】
前記操作面画像は、ユーザ操作に応じて前記表示画面内で移動可能な画像であり、
ユーザ操作に応じて前記操作面画像が移動し当該操作面画像に含まれる前記操作画像が前記操作部に近接した場合、
前記操作部制御ステップは、前記一部領域に前記操作部が形成されるように前記一部領域を変形させ、
操作面画像表示ステップは、前記操作画像が前記操作部に一致するように位置合わせされた状態で前記表示画面に前記操作面画像を表示し、
ユーザ操作に応じて前記操作面画像が移動し当該操作面画像に含まれる前記操作画像が前記操作部から離れた場合、
前記操作部制御ステップは、前記操作部が形成された前記一部領域が前記操作部形成前の元の状態に戻るように前記一部領域を変形させる請求項１に記載の画像表示方法。
【請求項５】
前記操作画像は、ボタン画像である請求項１に記載の画像表示方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像表示方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
制御部からの制御に従いディスプレイ及びタッチパネルを含む表示部の表面側の一部領域にユーザが接触操作する操作部（物理ボタン）を形成する（又は物理ボタンが形成された一部領域を操作部形成前の元の状態に戻す）方法が知られている（例えば、特許文献１、非特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特表２０１１－５０８９３５号公報
https://drive.google.com/file/d/1--KfMTvkerE1dZxiXC6Uf-zRVMtbA6YY/view
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１及び非特許文献１においては、表示部の表面側の一部領域に形成される操作部（物理ボタン）との関係で画像を表示することについて全く考慮されておらず、この点で改良の余地がある。
【０００５】
本開示は、このような課題を解決するためになされたものであり、表示部の表面側の一部領域に形成される操作部（物理ボタン）との関係で画像を表示することができる画像表示方法を提供するものである。
【課題を解決するための手段】
【０００６】
本開示にかかる画像表示方法は、少なくとも１つの操作画像を含む操作面画像が表示される表示画面を含むディスプレイ及び前記操作画像に対するユーザの接触操作を検出するタッチパネルを備えた表示部と、前記表示部の表面側の一部領域にユーザが接触操作する操作部を形成する制御部と、を備える情報処理装置が、前記一部領域に前記操作部が形成されるように又は前記操作部が形成された前記一部領域が前記操作部形成前の元の状態に戻るように前記一部領域を変形させる操作部制御ステップと、前記操作画像が前記操作部に一致するように位置合わせされた状態で前記表示画面に前記操作面画像を表示する操作面画像表示ステップと、前記操作部に対する前記ユーザの接触操作を検出する接触操作検出ステップと、を備える。
【発明の効果】
【０００７】
本開示によれば、表示部の表面側の一部領域に形成される操作部（物理ボタン）との関係で画像を表示することができる画像表示方法を提供することができる。
【図面の簡単な説明】
【０００８】

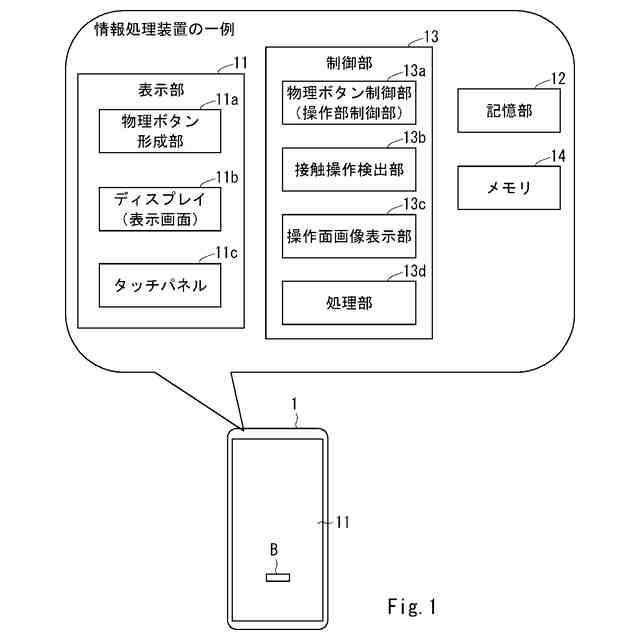

実施形態１である画像表示方法を実施する情報処理装置１の概略構成図である。
表示部１１の一例（断面図）である。

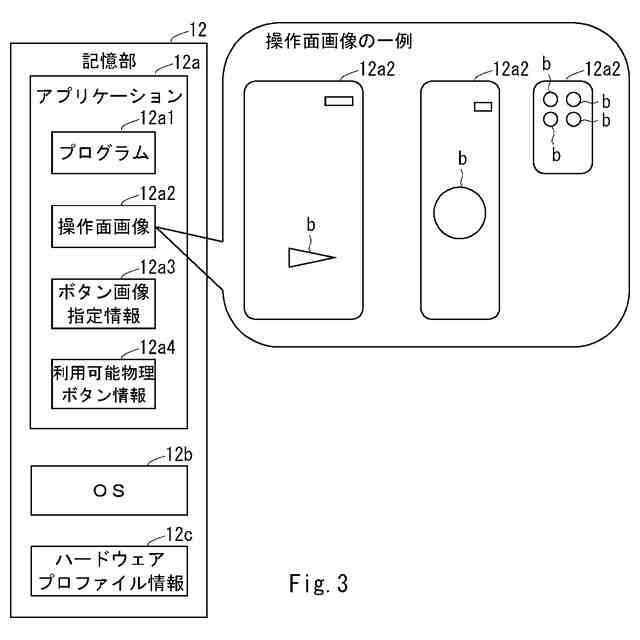

記憶部１２に記憶されたプログラム等の一例である。

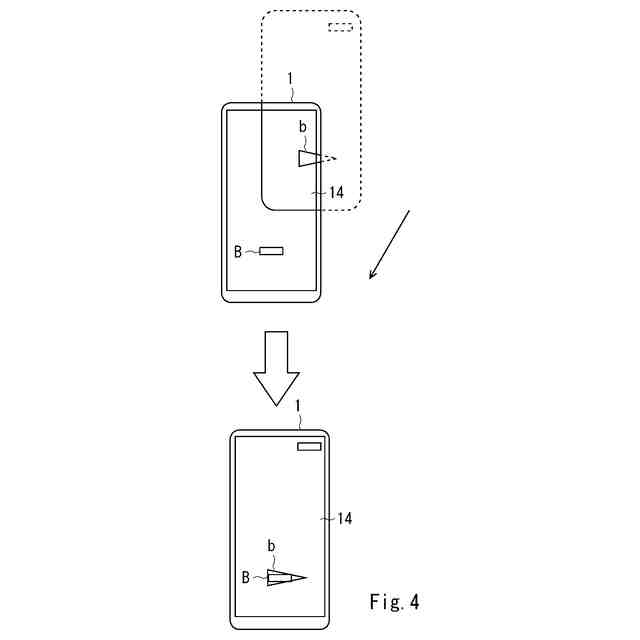

ボタン画像指定情報１２ａ３により指定されるボタン画像ｂが物理ボタンＢに一致するように位置合わせされた状態でディスプレイ１１ｂ（表示画面）に操作面画像１２ａ２を表示する様子を表す図である。

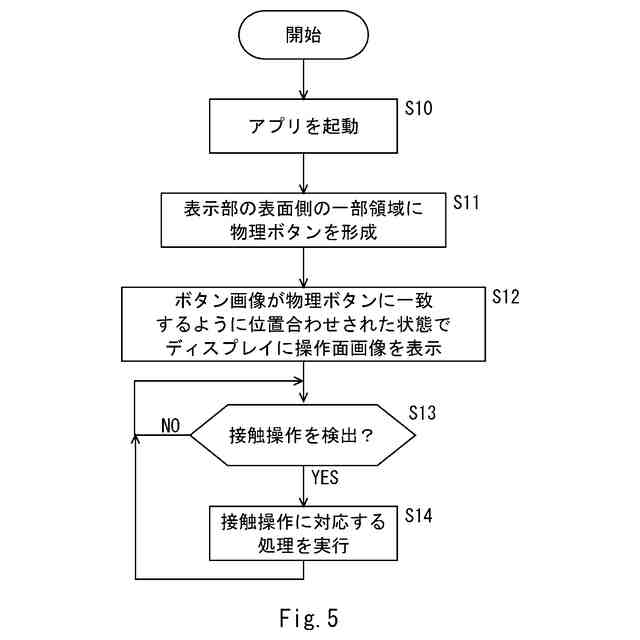

情報処理装置１の動作例１（画像表示方法）のフローチャートである。

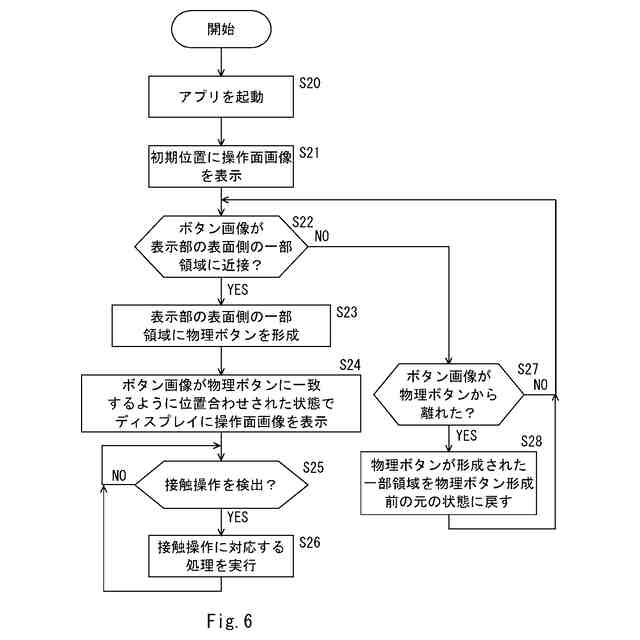

情報処理装置１の動作例２（画像表示方法）のフローチャートである。
ボタン画像指定情報１２ａ３により指定されるボタン画像ｂが物理ボタンＢに一致するように位置合わせされた状態でディスプレイ１１ｂ（表示画面）に操作面画像１２ａ２を表示する様子を表す図である。
情報処理装置１の動作例３（画像表示方法）のフローチャートである。
（ａ）動作例３で用いられる、表示部１１の表面側の一部領域Ａに形成される物理ボタンＢの一例、（ｂ）ディスプレイ１１ｂ（表示画面）の「一部領域」に表示されるゲーム画像ＨＴ１の一例、（ｃ）ディスプレイ１１ｂ（表示画面）の「全領域」に表示されるゲーム画像ＨＴ２の一例である。
【発明を実施するための形態】
【０００９】
（実施形態１）
以下、実施形態１である画像表示方法を実施する情報処理装置１について添付図面を参照しながら説明する。各図において対応する構成要素には同一の符号が付され、重複する説明は省略される。
【００１０】
図１は、実施形態１である画像表示方法を実施する情報処理装置１の概略構成図である。
（【００１１】以降は省略されています）
