公開番号2025148552
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2025120815,2021029113
出願日2025-07-17,2021-02-25
発明の名称画像出力方法、画像出力システム、画像出力装置及び画像出力プログラム
出願人大日本印刷株式会社
代理人個人,個人
主分類G06T 19/00 20110101AFI20250930BHJP(計算;計数)
要約【課題】テーマを選択した後に、インテリアデザインの結果が参照可能な画像出力方法等を提供すること。また、臨場感のある3次元画像を提供可能な画像出力方法等を提供すること。
【解決手段】画像出力方法は、住宅のインテリアに関する分類を複数出力し、分類の選択を受け付け、選択された分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成し、生成した仮想空間内の仮想視点から見た仮想空間画像を取得し、取得した仮想空間画像を出力する処理をコンピュータが行なうことを特徴とする。
【選択図】図10
特許請求の範囲【請求項１】
住宅のインテリアに関する分類を複数出力し、
分類の選択を受け付け、
選択された分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成し、
生成した仮想空間内の仮想視点から見た仮想空間画像を取得し、
取得した仮想空間画像を、前記仮想空間内をウォークスルー可能な画面に出力する
処理をコンピュータが実行することを特徴とする画像出力方法。
続きを表示（約 1,900 文字）【請求項２】
前記仮想視点が、前記インテリア構成要素から所定の距離以内に設定された場合、前記インテリア構成要素のテクスチュア画像を切り替え、
表示対象となっているインテリア構成要素の情報を表示する
処理を前記コンピュータが実行することを特徴とする請求項１に記載の画像出力方法。
【請求項３】
住宅のインテリアに関する分類を複数出力する第１の分類出力部と、
分類の選択を受け付ける受付部と、
選択された前記分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成する第１の生成部と、
第１ユーザからの指示に従い、生成した仮想空間内の仮想視点を設定する設定部と、
前記仮想視点から見た仮想空間画像を取得する取得部と、
取得した仮想空間画像を、前記仮想空間内をウォークスルー可能な画面に出力する第１の画像出力部と
を有する第１システム、
を備えることを特徴とする画像出力システム。
【請求項４】
前記第１システムに加えて、
住宅のインテリアに関する複数の分類から第１ユーザが選択した分類を取得する分類取得部と、
取得した前記分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成する第２の生成部と、
仮想空間内に予め設定された複数の仮想視点の選択を第２ユーザから受け付ける選択受付部と、
受け付けた前記仮想視点から見た仮想空間画像を取得する第２の取得部と、
取得した仮想空間画像を出力する第２の画像出力部と
を有する第２システム
を備えることを特徴とする請求項３に記載の画像出力システム。
【請求項５】
住宅のインテリアに関する分類を複数出力する分類出力部と、
分類の選択を受け付ける受付部と、
選択された分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成する生成部と、
生成した仮想空間内の仮想視点から見た仮想空間画像を取得する取得部と、
取得した仮想空間画像を、前記仮想空間内をウォークスルー可能な画面に出力する画像出力部と
を備えることを特徴とする画像出力装置。
【請求項６】
住宅のインテリアに関する分類を複数出力し、
分類の選択を受け付け、
選択された分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成し、
生成した仮想空間内の仮想視点から見た仮想空間画像を取得し、
取得した仮想空間画像を、前記仮想空間内をウォークスルー可能な画面に出力する
処理をコンピュータに実行させることを特徴とする画像出力プログラム。
【請求項７】
住宅のインテリアに関する分類を複数出力する第１の分類出力部と、
分類の選択を受け付ける第１の受付部と、
選択された前記分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成する第１の生成部と、
ユーザからの指示に従い、生成した仮想空間内の仮想視点を設定する設定部と、
前記仮想視点から見た仮想空間画像を取得する取得部と、
取得した仮想空間画像を、前記仮想空間内をウォークスルー可能な画面に出力する第１の画像出力部と、
コーディネータに付与される識別情報を取得するＩＤ取得部と、
取得した前記識別情報、及び、仮想空間画像を対応付けて記憶する記憶部と、
取得した前記識別情報、及び、前記仮想空間画像を出力する結果出力部と
を有するショールームシステム、
住宅のインテリアに関する分類を複数出力する第２の分類出力部と、
分類の選択を受け付ける第２の受付部と、
選択された前記分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成する第２の生成部と、
所定の仮想視点から見た仮想空間画像を取得する第２の取得部と、
取得した仮想空間画像を、前記仮想空間内をウォークスルー可能な画面に出力する第２の画像出力部と
を有する営業員システム、及び、
前記識別情報を受け付ける第３の受付部と、
受け付けた前記識別情報に対応する前記仮想空間画像を前記記憶部から取得し、前記仮想空間内をウォークスルー可能な画面に出力する第３の画像出力部と
を有するコーディネータシステム
を備えることを特徴とする画像出力システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、仮想空間内の仮想視点から見た仮想空間画像を出力する画像出力方法等に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
インテリアデザインを支援する装置が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－１４２９２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載の公知技術においては室内のテーマを選択した後に、内装材・造作材の色柄を選ぶ必要がある。また、出力画像は２次元画像であり臨場感に欠ける点がある。
【０００５】
本発明はこのような状況に鑑みてなされたものである。その目的は、テーマを選択した後に、インテリアデザインの結果が参照可能な画像出力方法等の提供である。また、臨場感のある３次元画像を提供可能な画像出力方法等の提供である。
【課題を解決するための手段】
【０００６】
本願の一態様に係る画像出力方法は、住宅のインテリアに関する分類を複数出力し、分類の選択を受け付け、選択された分類に応じたインテリア構成要素により構成する住空間を模する仮想空間を生成し、生成した仮想空間内の仮想視点から見た仮想空間画像を取得し、取得した仮想空間画像を出力する処理をコンピュータが行なうことを特徴とする。
【発明の効果】
【０００７】
本願の一態様にあっては、分類（テーマ）を選択後に、インテリアデザインの結果が参照可能となる。
【図面の簡単な説明】
【０００８】
ＶＲシステムの構成例を示す説明図である。
テーマＤＢの例を示す説明図である。
推奨組合せＤＢの例を示す説明図である。
テクスチュアＤＢの例を示す説明図である。

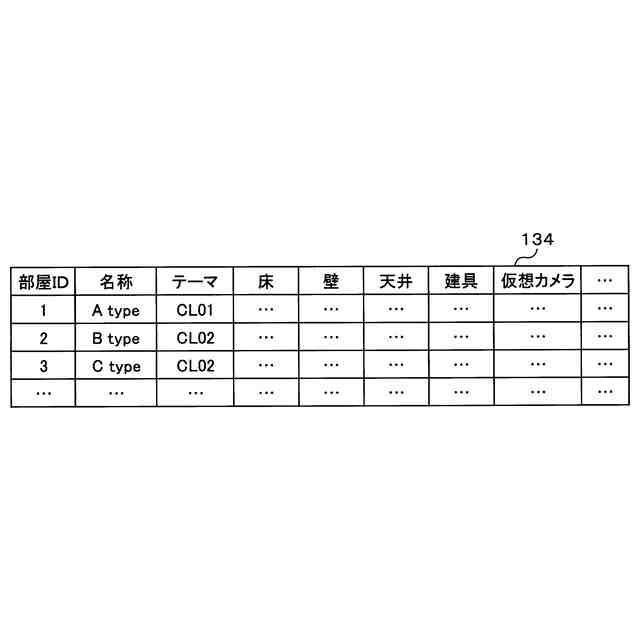

部屋ＤＢの例を示す説明図である。

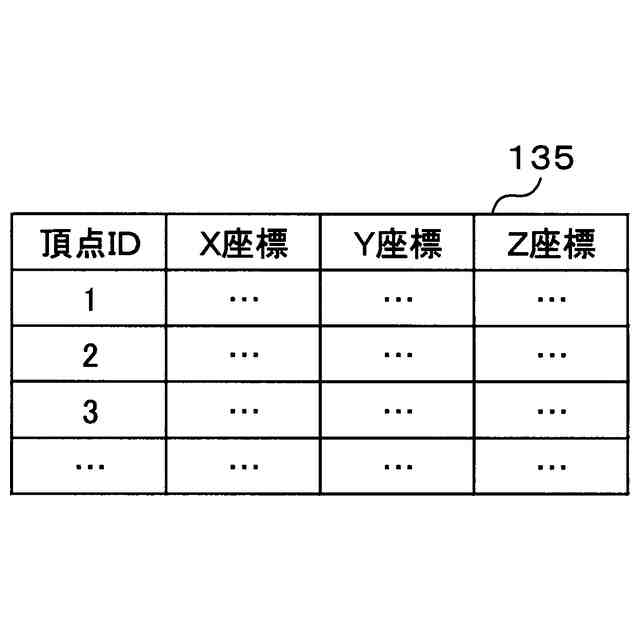

頂点ＤＢの例を示す説明図である。

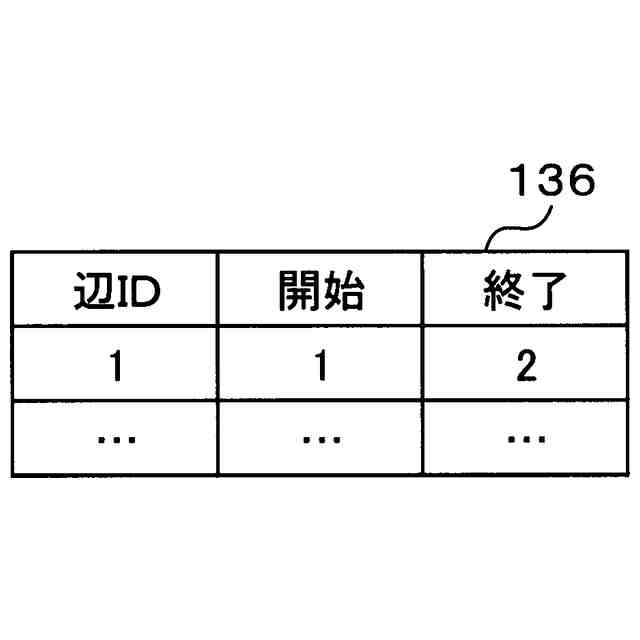

辺ＤＢの例を示す説明図である。

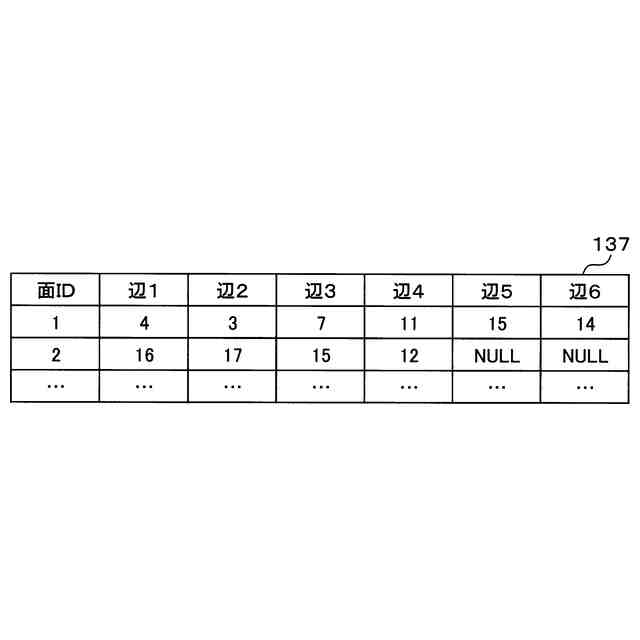

面ＤＢの例を示す説明図である。
物体ＤＢの例を示す説明図である。

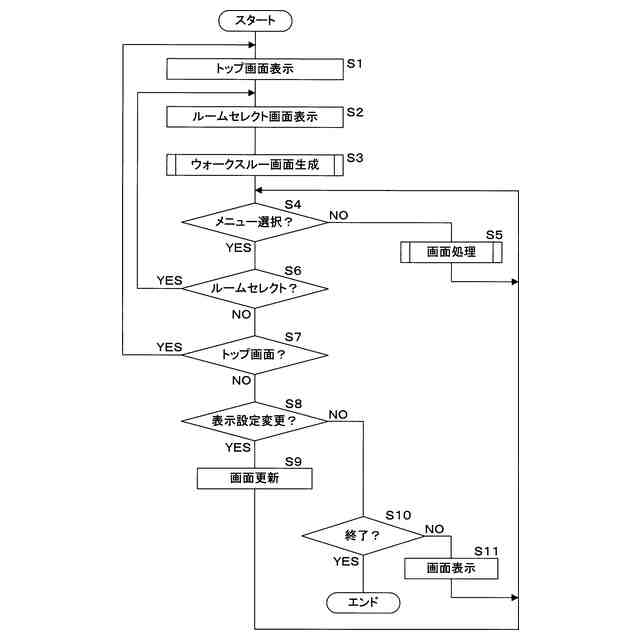

メイン処理の手順例を示すフローチャートである。
ウォークスルー画面生成処理の手順例を示すフローチャートである。
画面処理の手順例を示すフローチャートである。
カラーセレクト処理の手順例を示すフローチャートである。
環境切替処理の手順例を示すフローチャートである。
視点高さ変更処理の手順例を示すフローチャートである。
視点切替処理の手順例を示すフローチャートである。
ルームセレクト画面の例を示す説明図である。
ウォークスルー画面の例を示す説明図である。
カラーセレクトメニュー画面の例を示す説明図である。
環境切替画面の例を示す説明図である。
視点高さ変更画面の例を示す説明図である。
レイアウト画面の例を示す説明図である。
建装材選択画面の例を示す説明図である。
情報画面の例を示す説明図である。
情報画面の例を示す説明図である。
収納開閉の様子を示す説明図である。
ＶＲシステムの他の構成例を示す説明図である。
管理サーバのハードウェア構成例を示すブロック図である。
ユーザ端末のハードウェア構成例を示すブロック図である。
ユーザＤＢの例を示す説明図である。
ケースＤＢの例を示す説明図である。
履歴ＤＢの例を示す説明図である。
検討処理の手順例を示すフローチャートである。
参照処理の手順例を示すフローチャートである。
ウォークスルー画面の他の例を示す説明図である。
訓練データＤＢの例を示す説明図である。
学習モデルの例を示す説明図である。
学習モデル生成処理の手順例を示すフローチャートである。
テーマ選択処理の手順例を示すフローチャートである。
画像処理装置が備える機能部の一例を示すブロック図である。
近接表示処理の手順例を示すフローチャートである。
近接表示の例を示す説明図である。
履歴ＤＢの他の例を示す説明図である。
画像表示処理の手順例を示すフローチャートである。
しおりＤＢの例を示す説明図である。
ペルソナＤＢの例を示す説明図である。
お勧めマーク付与処理の手順例を示すフローチャートである。
推奨家具ＤＢの例を示す説明図である。
関連情報処理の手順例を示すフローチャートである。
動画作成処理の手順例を示すフローチャートである。
移動ルートの例を示す説明図である。
テンプレートＤＢの例を示す説明図である。
プレゼンボード作成処理の手順例を示すフローチャートである。
テンプレートの例を示す説明図である。
ＶＲシステムの他の構成例を示す説明図である。
【発明を実施するための形態】
【０００９】
（実施の形態１）

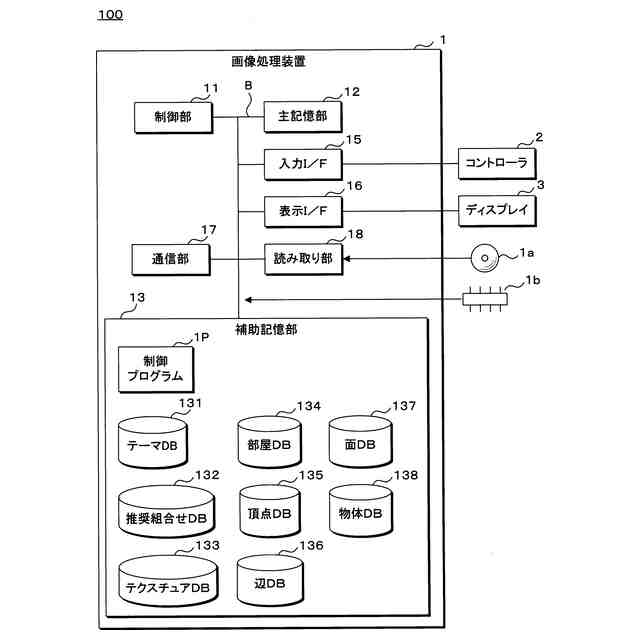

以下実施の形態を、図面を参照して説明する。図１はＶＲシステムの構成例を示す説明図である。ＶＲはVirtual Realityの略語である。ＶＲシステム１００は画像処理装置１
、コントローラ２及びディスプレイ３を含む。画像処理装置１はデスクトップＰＣ（Personal Computer）、ノートＰＣ又はタブレットコンピュータ等で構成する。画像処理装置
１は、可能な限りリアルなビデオ映像を表示可能とするため、３Ｄグラフィック処理能力の高いグラフィック処理手段を備えたコンピュータ、いわゆるゲーミングＰＣで構成してもよい。また、画像処理装置１を複数のコンピュータからなるマルチコンピュータ、ソフトウェアによって仮想的に構築された仮想マシン又は量子コンピュータで構成しても良い
。
【００１０】
コントローラ２は例えばＶＲコントローラである。ユーザはコントローラ２を用いて、画像処理装置１への指示を行なう。ディスプレイ３は液晶表示パネル等を含む表示装置である。ディスプレイ３は４Ｋディスプレイや８Ｋディスプレイ等の高精細ディスプレイであることが望ましい。また、ディスプレイ３はヘッドマウントディスプレイ、ＶＲゴーグルでもよい。
（【００１１】以降は省略されています）
