公開番号2025144093
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043704
出願日2024-03-19
発明の名称バッテリーセルホルダ、バッテリーモジュール、およびバッテリーパック
出願人いすゞ自動車株式会社
代理人弁理士法人鷲田国際特許事務所
主分類H01M 50/269 20210101AFI20250925BHJP(基本的電気素子)
要約【課題】コストをかけることなく、複数種類のサイズのバッテリーセルを収容することができるバッテリーセルホルダ、バッテリーモジュール、およびバッテリーパックを提供すること。

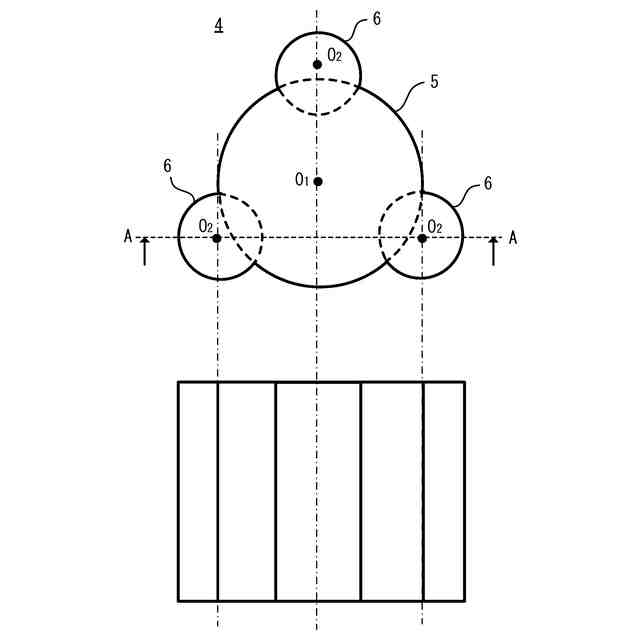

【解決手段】柱体状のバッテリーセルを収容する収容部を備えたバッテリーセルホルダであって、収容部は、第1の径を有する柱体状の空間である第1収容部と、第1の径よりも小さい第2の径を有する柱体状の空間である第2収容部と、を含み、上面視において、第1収容部の外周と第2収容部の外周とが部分的に組み合わさった形状である。

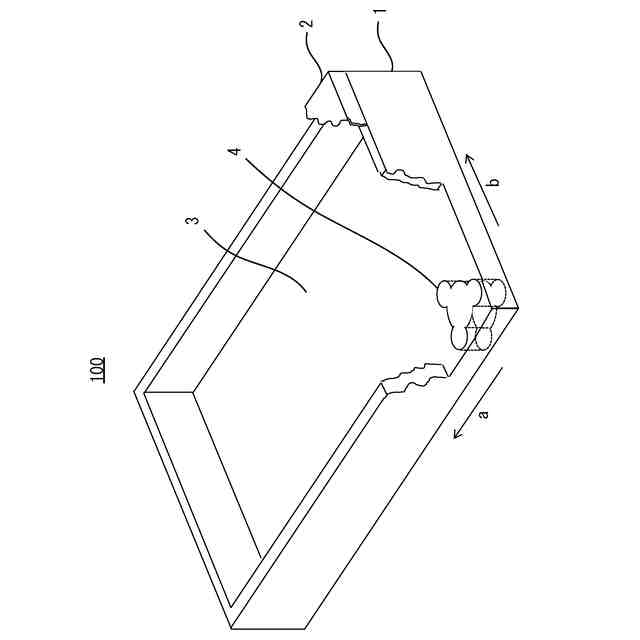

【選択図】図1
特許請求の範囲【請求項１】
柱体状のバッテリーセルを収容する収容部を備えたバッテリーセルホルダであって、
前記収容部は、
第１の径を有する柱体状の空間である第１収容部と、
前記第１の径よりも小さい第２の径を有する柱体状の空間である第２収容部と、を含み、

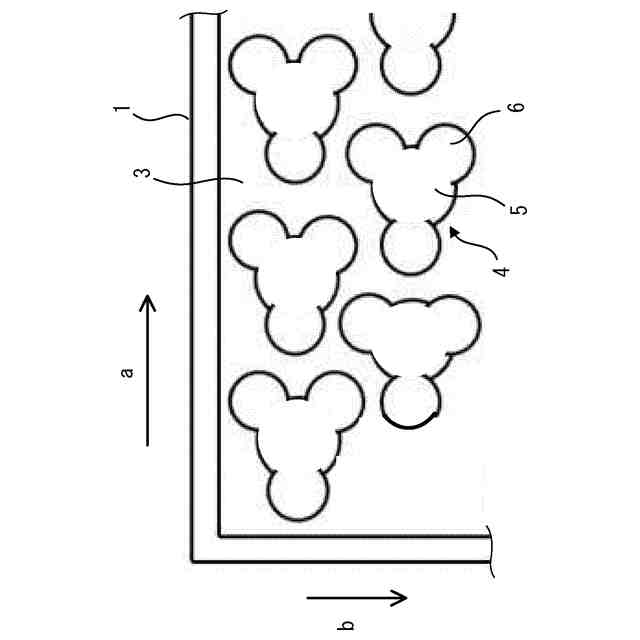

上面視において、前記第１収容部の外周と前記第２収容部の外周とが部分的に組み合わさった形状である、
バッテリーセルホルダ。
続きを表示（約 470 文字）【請求項２】

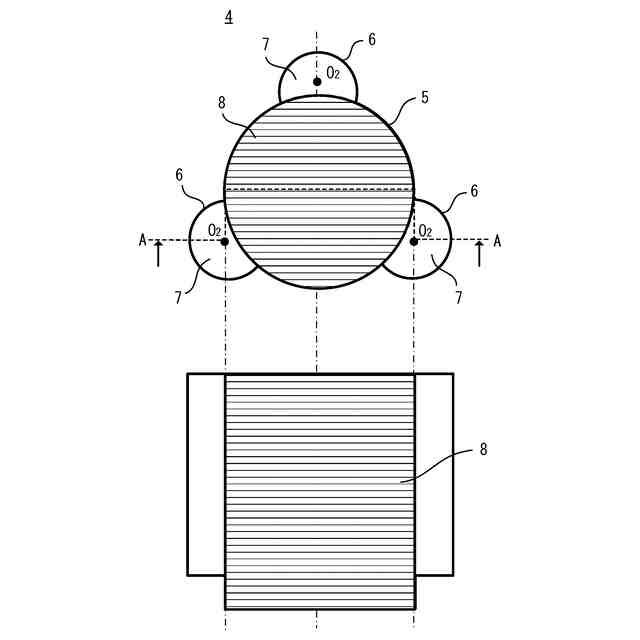

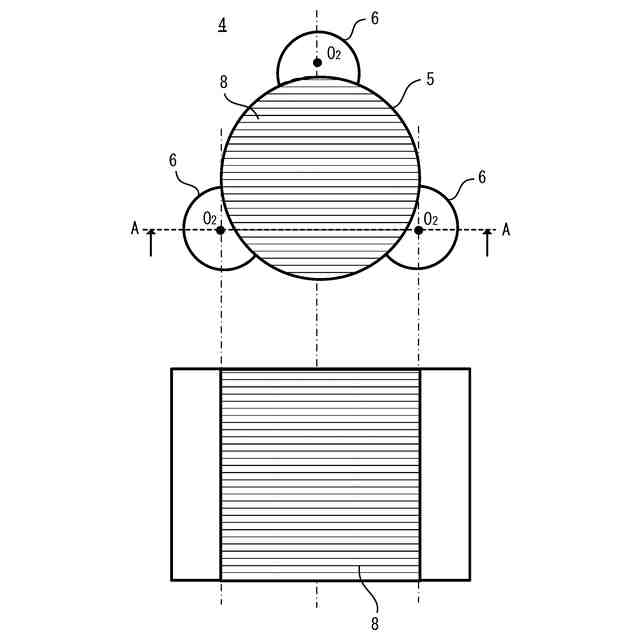

上面視において、前記第２収容部の中心は、前記第１収容部の外周上、または、当該外周上よりも外側に位置する、
請求項１に記載のバッテリーセルホルダ。
【請求項３】

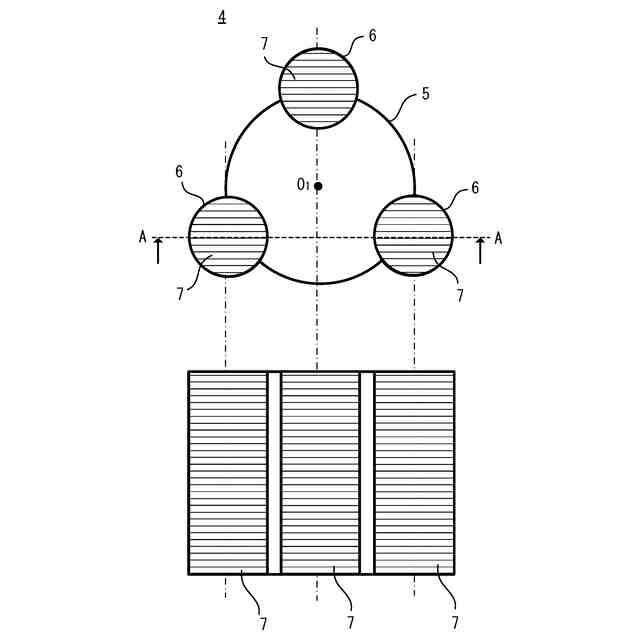

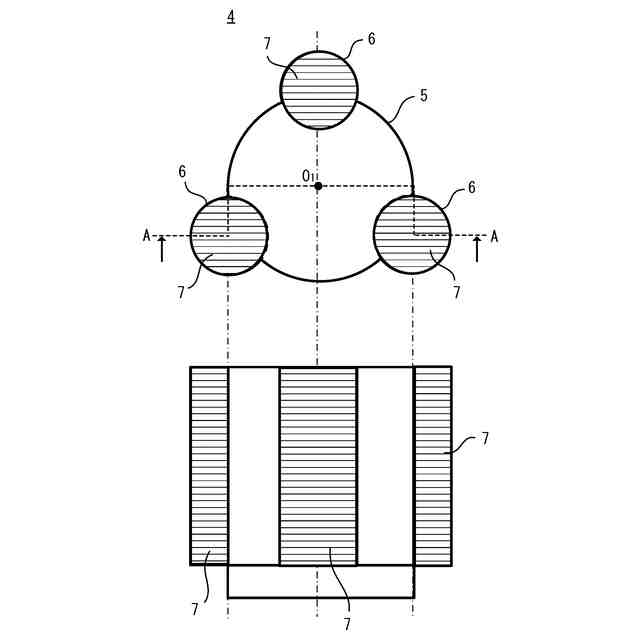

上面視において、１つの前記第１収容部に対して、少なくとも２つ以上の前記第２収容部が組み合わさっている、
請求項１に記載のバッテリーセルホルダ。
【請求項４】
前記収容部は、複数設けられており、

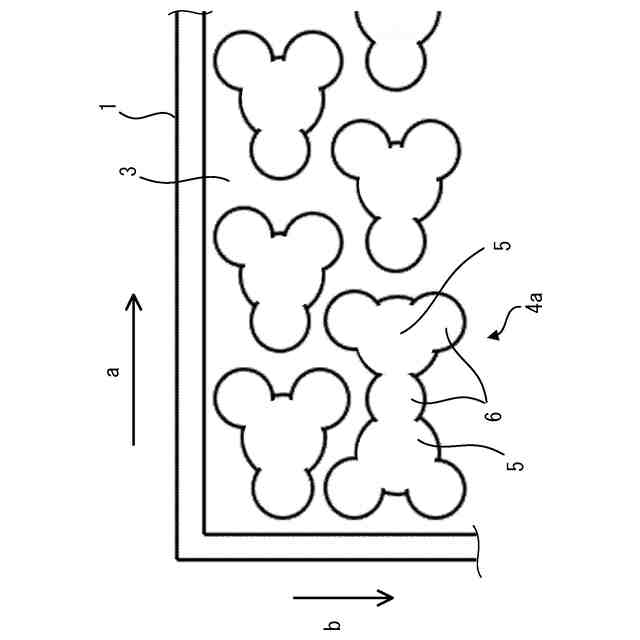

上面視において、複数の前記収容部に含まれる前記第１収容部および前記第２収容部は、それぞれ、互いに千鳥配置されている、
請求項１に記載のバッテリーセルホルダ。
【請求項５】

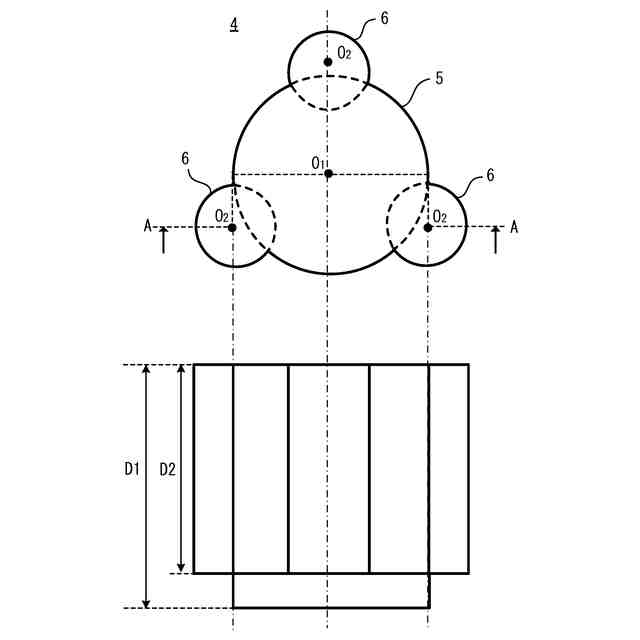

前記第１収容部の深さは、前記第２収容部の深さよりも深い、
請求項１に記載のバッテリーセルホルダ。
【請求項６】
請求項１から５のいずれか１項に記載のバッテリーセルホルダを有するバッテリーモジュール。
【請求項７】
請求項６に記載のバッテリーモジュールを有するバッテリーパック。

発明の詳細な説明【技術分野】
【０００１】
本開示は、バッテリーセルホルダ、バッテリーモジュール、およびバッテリーパックに関する。
続きを表示（約 970 文字）【背景技術】
【０００２】
従来、車両等に搭載されるバッテリーモジュールでは、複数のバッテリーセルを保持可能なバッテリーセルホルダが用いられている。
【０００３】
例えば特許文献１には、円柱状のバッテリーセルのサイズに対応した円柱状の収容部を複数備えたバッテリーセルホルダが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－６１４６６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一般的に、バッテリーモジュールには、容量や用途に応じて複数種類のサイズが存在する。しかしながら、特許文献１のバッテリーセルホルダでは、収容部のサイズは全て同じであるため、１種類のサイズのバッテリーセルしか収容することはできない。
【０００６】
よって、直径が異なる複数種類のバッテリーセルを用いる場合、それぞれの直径に対応した収容部を有するセルホルダを新たに設計、製造する必要があり、コストがかかるという課題があった。
【０００７】
本開示の一態様の目的は、コストをかけることなく、複数種類のサイズのバッテリーセルを収容することができるバッテリーセルホルダ、バッテリーモジュール、およびバッテリーパックを提供することである。
【課題を解決するための手段】
【０００８】
本開示の一態様に係るバッテリーセルホルダは、柱体状のバッテリーセルを収容する収容部を備えたバッテリーセルホルダであって、前記収容部は、第１の径を有する柱体状の空間である第１収容部と、前記第１の径よりも小さい第２の径を有する柱体状の空間である第２収容部と、を含み、上面視において、前記第１収容部の外周と前記第２収容部の外周とが部分的に組み合わさった形状である。
【０００９】
本開示の一態様に係るバッテリーモジュールは、上記本開示の一態様に係るバッテリーセルホルダを有する。
【００１０】
本開示の一態様に係るバッテリーパックは、上記本開示の一態様に係るバッテリーモジュールを有する。
【発明の効果】
（【００１１】以降は省略されています）
