公開番号2025138545
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024139953,2024037381
出願日2024-08-21,2024-03-11
発明の名称模型素体及びその製造方法
出願人株式会社バンダイ
代理人弁理士法人大塚国際特許事務所
主分類A63H 9/00 20060101AFI20250917BHJP(スポーツ;ゲーム;娯楽)
要約【課題】本発明は、例えば、異なる素材を組み合わせて成形した新規の模型素体及びその製造方法を提供する。
【解決手段】本模型素体は、異なる色の合成樹脂で形成される複数のランナーと、複数のランナーに接続された複数のパーツとを備える。複数のパーツは、単色の合成樹脂で形成される第1パーツと、多色の合成樹脂が組み合わされて形成される第2パーツとを含む。
【選択図】図1
特許請求の範囲【請求項１】
模型素体であって、
異なる色の合成樹脂で形成される複数のランナーと、
前記複数のランナーに接続された複数のパーツと
を備え、
前記複数のパーツは、
単色の合成樹脂で形成される第１パーツと、
多色の合成樹脂が組み合わされて形成される第２パーツとを含むことを特徴とする模型素体。
続きを表示（約 1,000 文字）【請求項２】
前記第２パーツは、第１色の合成樹脂で一次成形された後に金型の一部が所定方向に移動することにより確保された隙間に第２色の合成樹脂で二次成形されて形成されることを特徴とする請求項１に記載の模型素体。
【請求項３】
前記第２パーツは、前記第１色の合成樹脂と前記第２色の合成樹脂とが重なる部分において、前記金型の一部が移動した前記所定方向の側に前記第２色の合成樹脂が形成されていることを特徴とする請求項２に記載の模型素体。
【請求項４】
前記一次成形においては、前記金型の一部が固定されていることを特徴とする請求項３に記載の模型素体。
【請求項５】
前記二次成形においては、前記金型の一部の固定が解除され、前記第２色の合成樹脂の射出圧で該金型の一部が前記所定方向に移動することを特徴とする請求項４に記載の模型素体。
【請求項６】
前記金型の一部に形成される段差部分は、傾斜を含んで形成されることを特徴とする請求項５に記載の模型素体。
【請求項７】
前記第２パーツにおいて、前記第２色の合成樹脂はサブマリンゲートを介して成形されることを特徴とする請求項６に記載の模型素体。
【請求項８】
前記複数のランナーのうち、前記第１色の合成樹脂によって形成されるランナーと、前記第２色の合成樹脂によって形成されるランナーとのそれぞれは、前記複数のパーツの少なくとも１つを取り囲むように形成される第１ランナーと、該第１ランナーから枝分かれして前記複数のパーツの何れかのパーツに至る第２ランナーとから形成され、
前記第１色の合成樹脂によって形成される第１ランナーと、前記第２色の合成樹脂によって形成される第１ランナーとが接続されるとともに、前記第１色の合成樹脂によって形成される第２ランナーと、前記第２色の合成樹脂によって形成される第２ランナーとが接続されることを特徴とする請求項２乃至７の何れか１項に記載の模型素体。
【請求項９】
複数の前記第２パーツが形成されることを特徴とする請求項１乃至７の何れか１項に記載の模型素体。
【請求項１０】
前記第２パーツはコアバック型又はキャビバック型により形成されることを特徴とする請求項１乃至７の何れか１項に記載の模型素体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、模型素体及びその製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
模型玩具には、それぞれが異なる合成樹脂を使用した複数種類のパーツが用いられている。これにより、例えば複数の異なる色のパーツを組み合わせた模型玩具を実現することができる。これらのパーツは複数のパーツがランナーに接続されて形成される模型素体として形成され、組み立てる際にランナーから各パーツを取り外して使用される。
【０００３】
上記模型素体は金型に合成樹脂を流し込んで成形することで製造される。このような模型素体には、１つの合成樹脂を用いて１つの模型素体を成形するものや、複数の異なる合成樹脂を用いて１つの模型素体を成形するものがある。複数の異なる合成樹脂を用いて１つの模型素体を成形する場合、異なる色のパーツを含む１つの模型素体を形成することができる。特許文献１には、合成樹脂製の模型構成部材を同一の合成樹脂ごとにまとめた複数のランナーを有する模型素体が提案されている。特許文献２には、一つの成形型で成形された成形物を取り出して次の成形型に移送し、これを包み込んだ形でインサート成形していき、一つの完成された多色成形物を一体成形する多色成形装置が提案されている。
【先行技術文献】
【特許文献】
【０００４】
実公平０６－７７４５号公報
特公平０７－１０２５９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記従来技術では多色の模型素体を形成することができ、さらにインサート型や回転型の成形を行うことにより１つのパーツを多色で形成することも可能である。しかし、インサート型や回転型の成形では一次成形、二次成形など複数の成形工程ごとに金型を切り替える必要があり相当の手間を必要とする。
【０００６】
本発明は、例えば、異なる素材を組み合わせて成形した新規の模型素体及びその製造方法を提供する。
【課題を解決するための手段】
【０００７】
本発明は、例えば、模型素体であって、異なる色の合成樹脂で形成される複数のランナーと、前記複数のランナーに接続された複数のパーツとを備え、前記複数のパーツは、単色の合成樹脂で形成される第１パーツと、多色の合成樹脂が組み合わされて形成される第２パーツとを含むことを特徴とする。
【０００８】
また、本発明は、例えば、単色の合成樹脂で形成される第１パーツと、多色の合成樹脂が組み合わされて形成される第２パーツとを含む模型素体の製造方法であって、第１色の合成樹脂を金型に射出して成形する一次成形工程と、前記金型の一部を固定するストッパーを解除する解除工程と、前記第１色とは異なる第２色の合成樹脂を前記金型に射出して成形する二次成形工程とを含み、前記二次成形工程による前記第２色の合成樹脂の射出圧により、前記金型の一部が所定方向に移動することにより確保された隙間に該第２色の合成樹脂が流入して前記第２パーツが成形されることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、例えば、異なる素材を組み合わせて成形した新規の模型素体及びその製造方法を提供することができる。
【図面の簡単な説明】
【００１０】

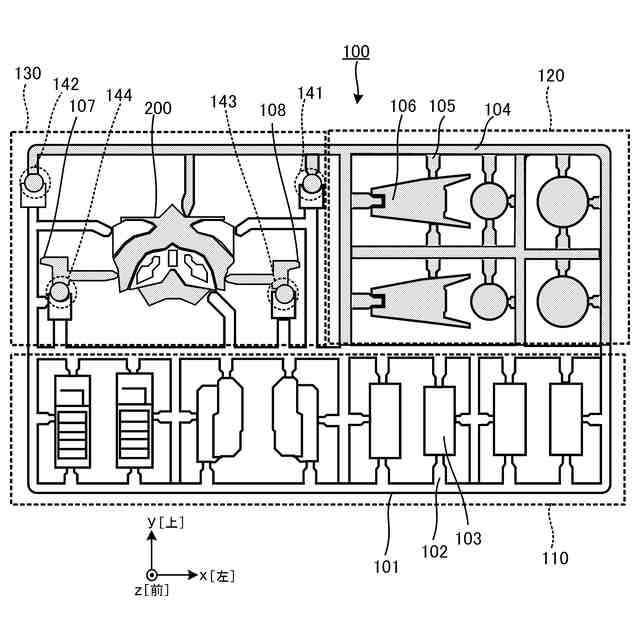

一実施形態に係る模型素体の全体正面を示す図。

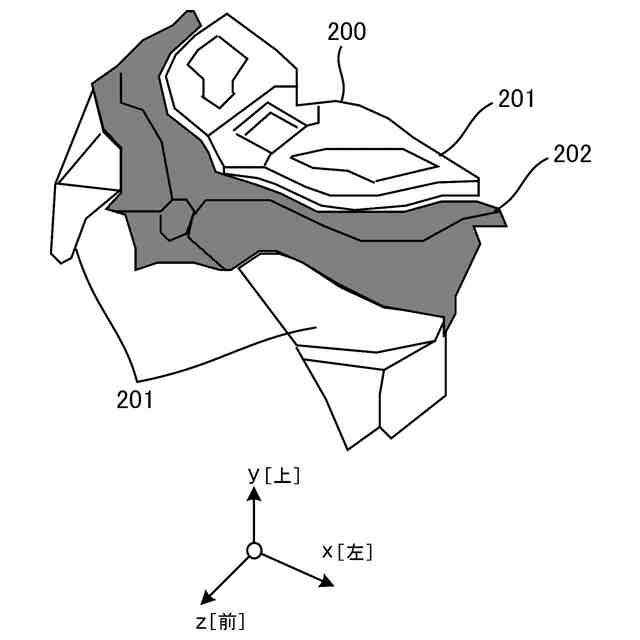

一実施形態に係る多色パーツを示す斜視図。

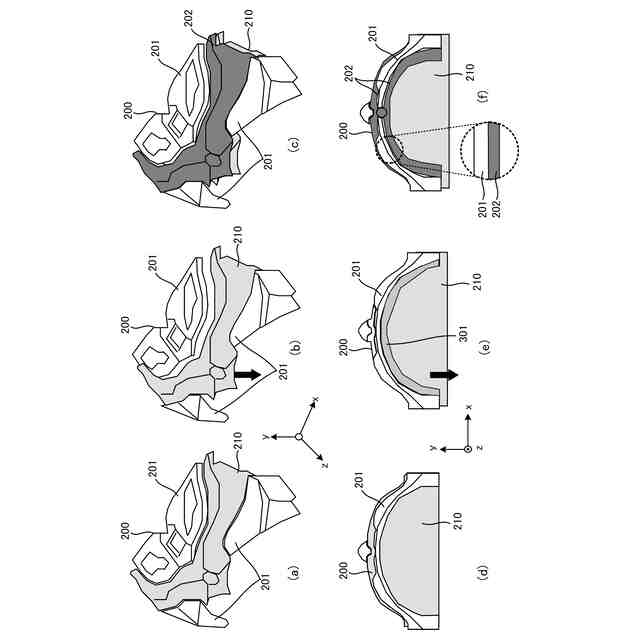

一実施形態に係る多色パーツの製造手順を示す図。

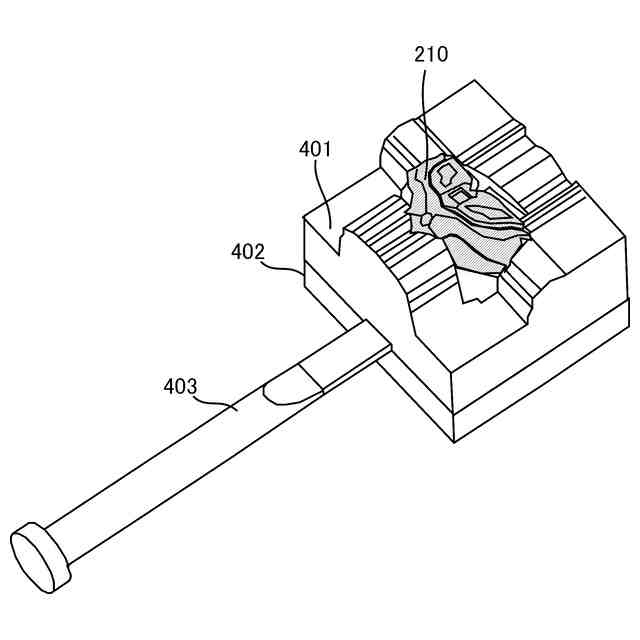

一実施形態に係る金型の一部を固定するストッパーを示す図。

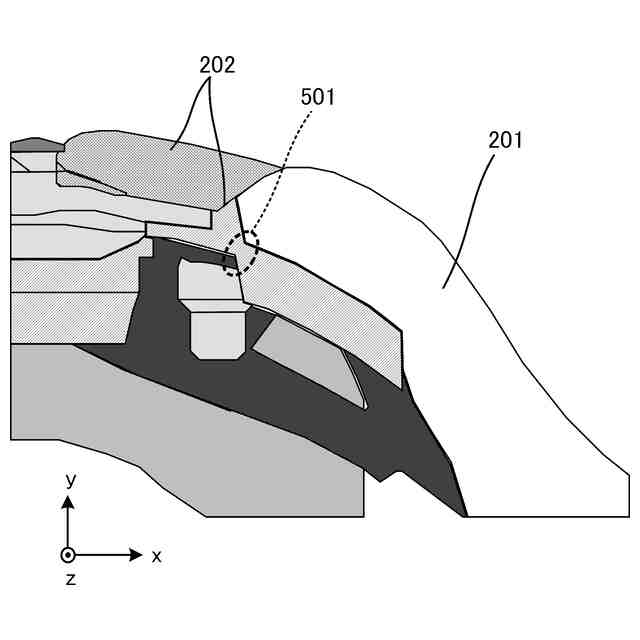

一実施形態に係る多色パーツの断面を示す図。

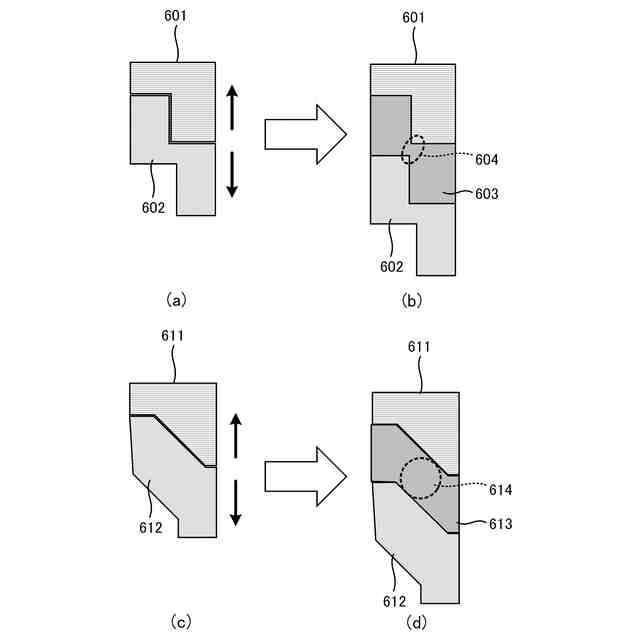

一実施形態に係る可動コマの断面を示す図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
