公開番号2025114377
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024009037
出願日2024-01-24
発明の名称景品獲得ゲーム装置
出願人株式会社バンダイナムコエクスペリエンス
代理人個人
主分類A63F 9/30 20060101AFI20250729BHJP(スポーツ;ゲーム;娯楽)
要約【課題】不正行為を防止する。

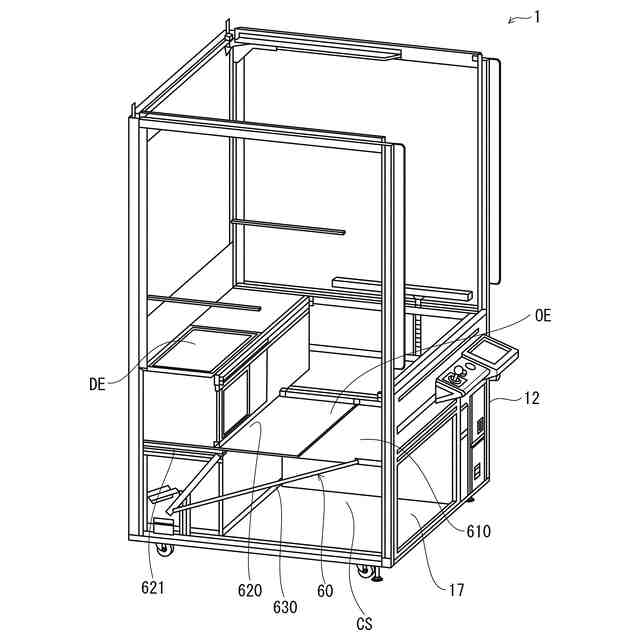

【解決手段】景品獲得ゲーム装置1は、景品収容部CSに落下した景品Pを獲得することが可能となる景品獲得ゲーム装置であって、景品収容部CSに落下した景品Pを取り出すことが可能な景品取出口17と、景品取出口17を開閉することが可能な開閉扉610と、景品収容部CSからゲームエリアGEに通じる開口の少なくとも一部を開閉することが可能なシャッター板620部材と、を備えている。そして、開閉扉610の開閉に伴い、シャッター板620により、開口の少なくとも一部が開閉される。
【選択図】図28
特許請求の範囲【請求項１】
景品収容部に落下した景品を獲得することが可能となる景品獲得ゲーム装置であって、
前記景品収容部に落下した景品を取り出すことが可能な取出口と、
前記取出口を開閉することが可能な開閉扉と、
前記景品収容部からゲームエリアに通じる開口の少なくとも一部を開閉することが可能なシャッター部材と、を備え、
前記開閉扉の開閉に伴い、前記シャッター部材により、前記開口の少なくとも一部が開閉されることを特徴とする景品獲得ゲーム装置。
続きを表示（約 280 文字）【請求項２】
前記開閉扉が開放されることに伴い、前記シャッター部材により、前記開口の少なくとも一部が閉鎖されることを特徴とする請求項１に記載の景品獲得ゲーム装置。
【請求項３】
前記開閉扉が閉鎖されているときに、前記シャッター部材が、景品による前記開口の通過を妨げない位置に配置されることを特徴とする請求項１又は２に記載の景品獲得ゲーム装置。
【請求項４】
前記開閉扉が開放されることに伴い、前記開閉扉及び前記シャッター部材により、前記開口が閉鎖されることを特徴とする請求項１又は２に記載の景品獲得ゲーム装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、景品獲得ゲーム装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、景品取出し扉の開放限界角度を変更することにより、不正に景品を取り出す不正行為を防止する景品獲得ゲーム装置が知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１８８０３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の景品獲得ゲーム装置では、不正行為を防止することが困難となる恐れがある。
本発明の課題は、不正行為を防止することにある。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、第一の発明に係る景品獲得ゲーム装置は、景品収容部に落下した景品を獲得することが可能となる景品獲得ゲーム装置であって、前記景品収容部に落下した景品を取り出すことが可能な取出口と、前記取出口を開閉することが可能な開閉扉と、前記景品収容部からゲームエリアに通じる開口の少なくとも一部を開閉することが可能なシャッター部材と、を備え、前記開閉扉の開閉に伴い、前記シャッター部材により、前記開口の少なくとも一部が開閉されることを特徴とする。
第一の発明に係る景品獲得ゲーム装置では、開閉扉の開閉に伴い、シャッター部材により、景品収容部からゲームエリアに通じる開口の少なくとも一部が開閉される。これによって、取出口から手を入れて、ゲームエリアに配置されている景品を取得する不正行為を防止することが可能となる。
ここで、景品収容部としては、例えば、後述する景品収容部ＣＳが該当する。景品としては、例えば、後述する景品Ｐが該当する。取出口としては、例えば、後述する景品取出口１７が該当する。開閉扉としては、例えば、後述する開閉扉６１０が該当する。ゲームエリアとしては、例えば、後述するゲームエリアＧＥが該当する。開口としては、例えば、後述する開口部ＯＥが該当する。シャッター部材としては、例えば、後述するシャッター板６２０が該当する。
【０００６】
第二の発明に係る景品獲得ゲーム装置は、第一の発明に係る景品獲得ゲーム装置において、前記開閉扉が開放されることに伴い、前記シャッター部材により、前記開口の少なくとも一部が閉鎖されることを特徴とする。
第二の発明に係る景品獲得ゲーム装置では、ゲームエリアに配置されている景品を取得する不正行為を防止することが可能となる。
【０００７】
第三の発明に係る景品獲得ゲーム装置は、第一又は第二の発明に係る景品獲得ゲーム装置において、前記開閉扉が閉鎖されているときに、前記シャッター部材が、景品による前記開口の通過を妨げない位置に配置されることを特徴とする。
第三の発明に係る景品獲得ゲーム装置では、シャッター部材が景品の獲得を阻害する事態を防止することが可能となる。
【０００８】
第四の発明に係る景品獲得ゲーム装置は、第一又は第二の発明に係る景品獲得ゲーム装置において、前記開閉扉が開放されることに伴い、前記開閉扉及び前記シャッター部材により、前記開口が閉鎖されることを特徴とする。
第四の発明に係る景品獲得ゲーム装置では、簡易な構成により、開口を閉鎖することが可能となる。
【発明の効果】
【０００９】
本発明によれば、不正行為を防止することが可能となる。
【図面の簡単な説明】
【００１０】

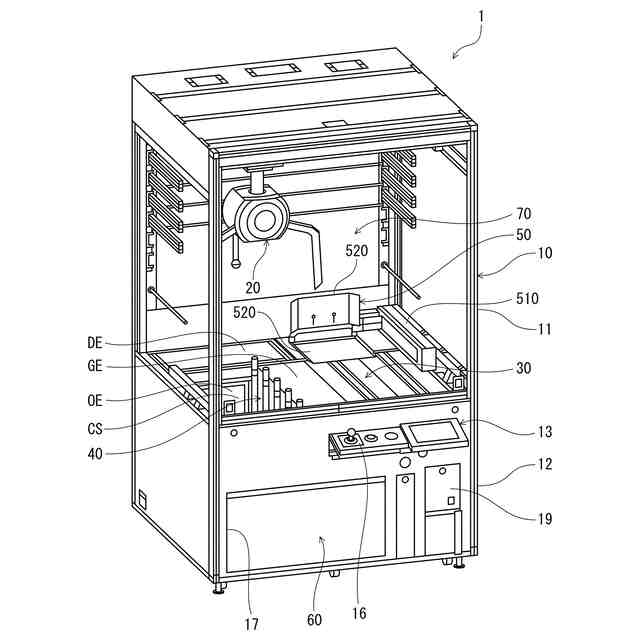

景品獲得ゲーム装置１を上方から見た状態を示すの斜視図である。
景品獲得ゲーム装置１を側方から見た状態を示す斜視図である。
景品獲得ゲーム装置１を下方から見た状態を示すの斜視図である。

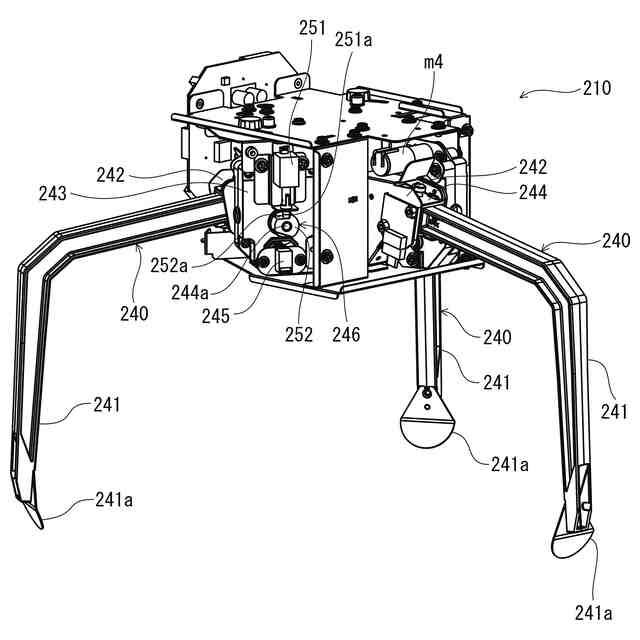

各アーム２４１が開放位置に配置されている状態の景品移動部２１０を示す斜視図である。

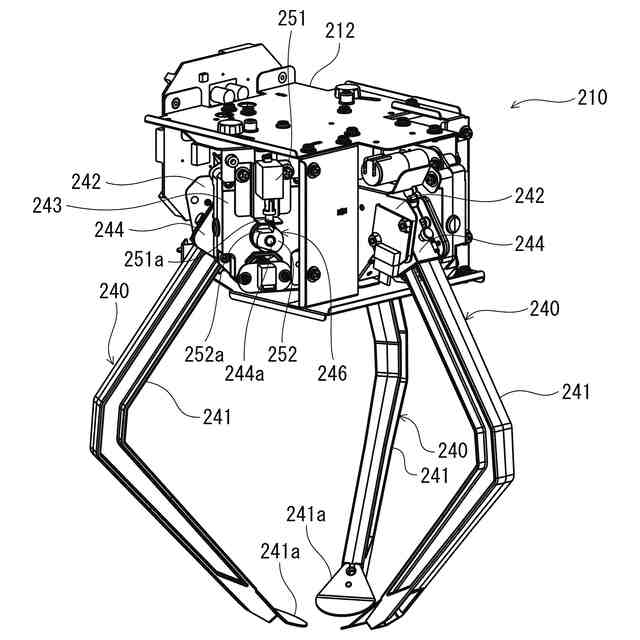

各アーム２４１が閉鎖位置に配置されている状態の景品移動部２１０を示す斜視図である。

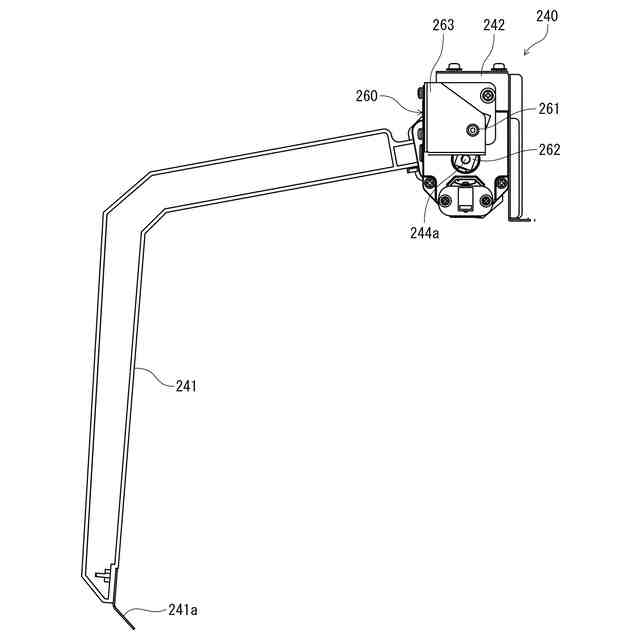

変形例に係るアームユニット２４０について、各アーム２４１が開放位置に配置されている状態を示す正面図である。

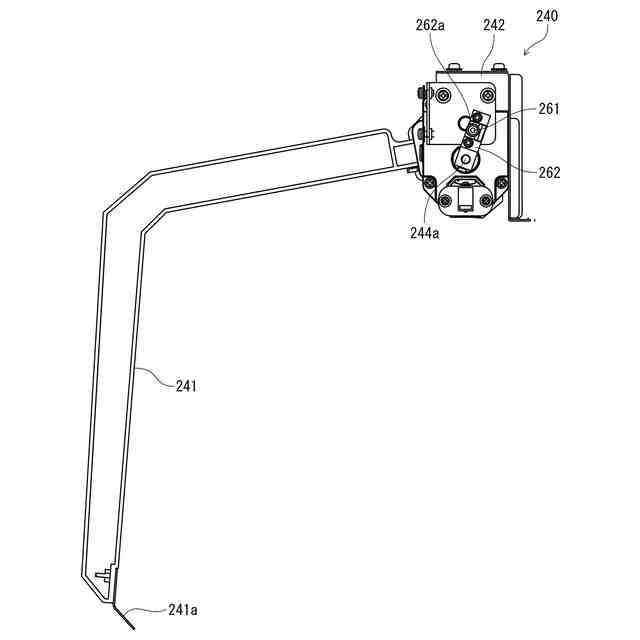

図６に示すアームユニット２４０について、板金２６３を取り外した状態を示す正面図である。

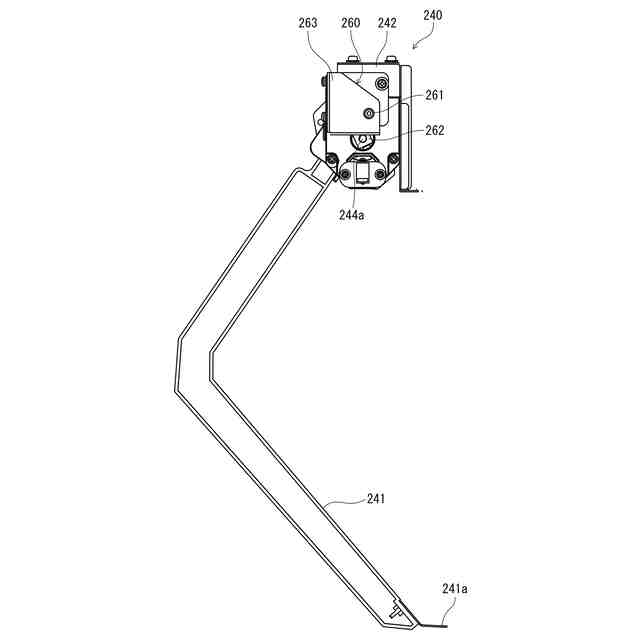

変形例に係るアームユニット２４０について、各アーム２４１が閉鎖位置に配置されている状態を示す正面図である。

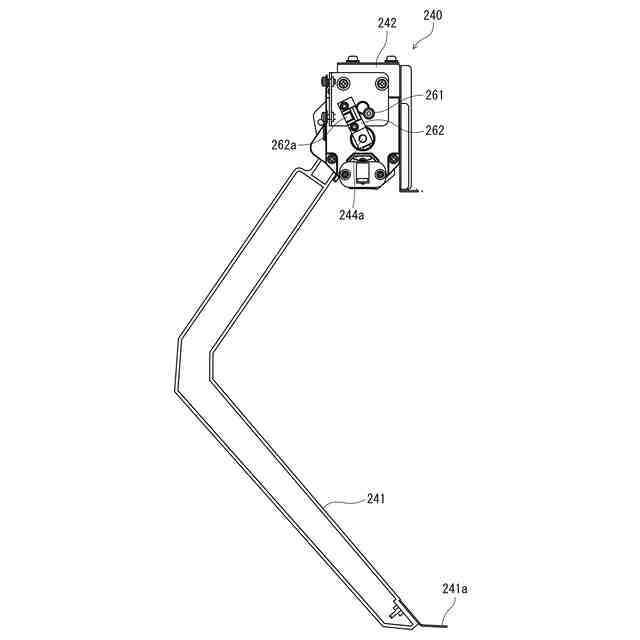

図８に示すアームユニット２４０について、板金２６３を取り外した状態を示す正面図である。
第１状態のフロアユニット３０を示す斜視図である。
第２状態のフロアユニット３０を示す斜視図である。
第３状態のフロアユニット３０を示す斜視図である。
ベースフレーム４２２が上限位置に配置されている状態の間仕切りユニット４０を左側から見た状態を示す斜視図である。
ベースフレーム４２２が中間位置に配置されている状態の間仕切りユニット４０を左側から見た状態を示す斜視図である。
ベースフレーム４２２が下限位置に配置されている状態の間仕切りユニット４０を左側から見た状態を示す斜視図である。
図１５に示す間仕切りユニット４０を右上側から見た状態を示す斜視図である。
図１５に示す間仕切りユニット４０を右下側から見た状態を示す斜視図である。
パネル部材４５０が取り付けられた間仕切りユニット４０を示す斜視図である。
ベースフレーム４２２に取り付けられたロッド部材４４０を配置部材とした運用の一例を示す図である。
ベースフレーム４２２に取り付けられた枠部材４６０を配置部材とした運用の第１例を示す図である。
ベースフレーム４２２に取り付けられた枠部材４６０を配置部材とした運用の第２例を示す図である。
景品補充ユニット５０を示す斜視図である。
図２２に示す景品補充ユニット５００において、側面カバーを取り外した状態を示す図である。
初期状態の景品補充ユニット５０を示す斜視図である。
第１状態の景品補充ユニット５０を示す斜視図である。
第２状態の景品補充ユニット５０を示す斜視図である。
扉閉鎖状態の開閉扉ユニット６０を示す斜視図である。
扉開放状態の開閉扉ユニット６０を示す斜視図である。
ディスプレイユニット７０を示す斜視図である。
背面板ユニット７００の正面側を示す斜視図である。
背面板ユニット７００の背面側を示す斜視図である。
固定ユニット７１０を示す斜視図である。
支持ブレード７１１の断面図である。
ロッド部材７３０を示す斜視図である。
制御基板８０の構成を示すブロック図である。
設定画面ｉｍ１の一例を示す図である。
エリア指定画面ｉｍ２の一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
