公開番号2025138296
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024037308
出願日2024-03-11
発明の名称接続部材および木質構造
出願人学校法人福岡大学,九州第一工業株式会社,岡部株式会社
代理人個人,個人,個人,個人,個人
主分類E04B 1/58 20060101AFI20250917BHJP(建築物)
要約【課題】ボルトへのせん断力の集中を回避でき、かつ、木製部材の断面欠損をなるべく小さくできる接合金物と、それを用いた木質構造を提供する。

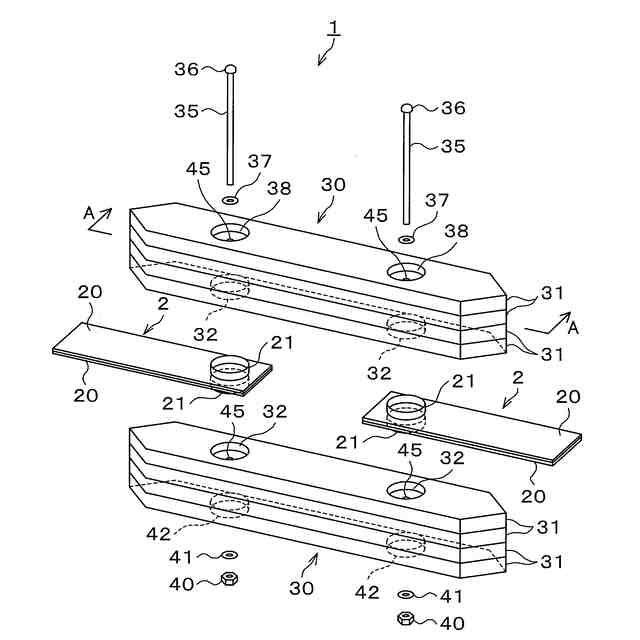

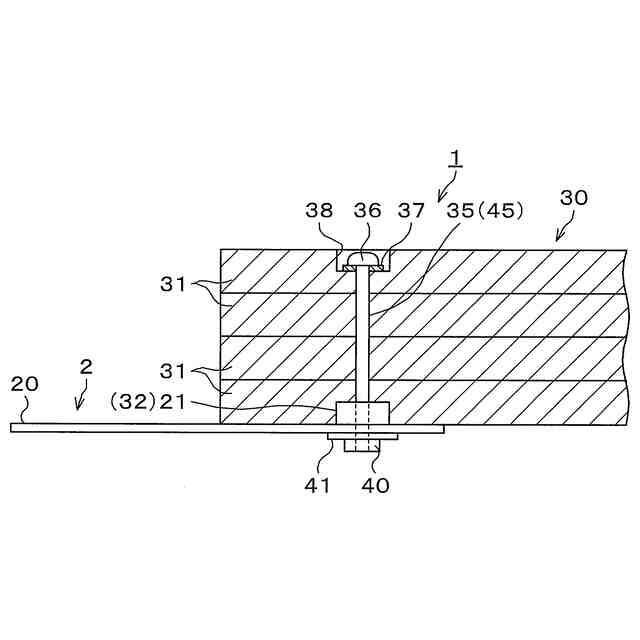

【解決手段】木質部材30同士、または、木質部材30と鋼部材またはコンクリート部材とを接続する接続部材2であって、木質部材30の側面に密着するプレート部分20と、プレート部分20から突起し、木質部材30の側面に形成された凹部32内に挿入される突起部分21を有する。突起部分21の表面が、凹部32の内面に接触しても良いし、突起部分21にキャップ部材60が取り付けられ、キャップ部材60の表面が凹部32の内面に接触しても良い。
【選択図】図3

特許請求の範囲【請求項１】
木質部材同士、または、木質部材と鋼部材またはコンクリート部材とを接続する接続部材であって、

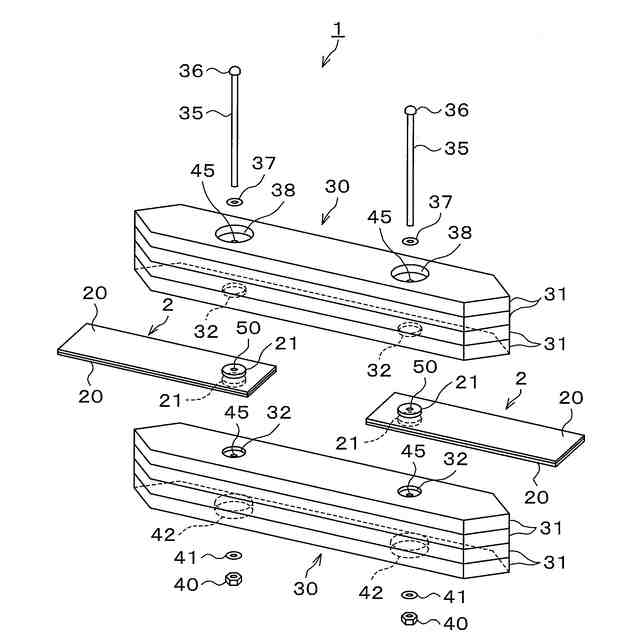

前記木質部材の側面に密着するプレート部分と、前記プレート部分から突起し、前記木質部材の側面に形成された凹部内に挿入される突起部分を有する、接続部材。
続きを表示（約 310 文字）【請求項２】

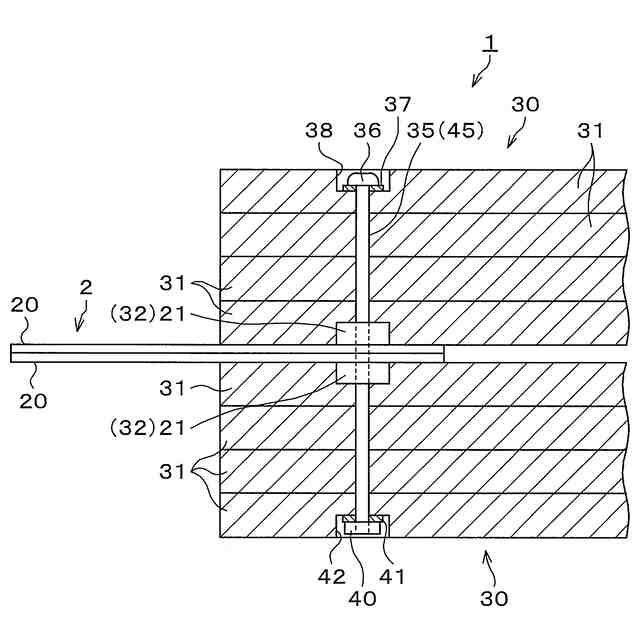

前記突起部分の表面が、前記凹部の内面に接触する、請求項１に記載の接続部材。
【請求項３】

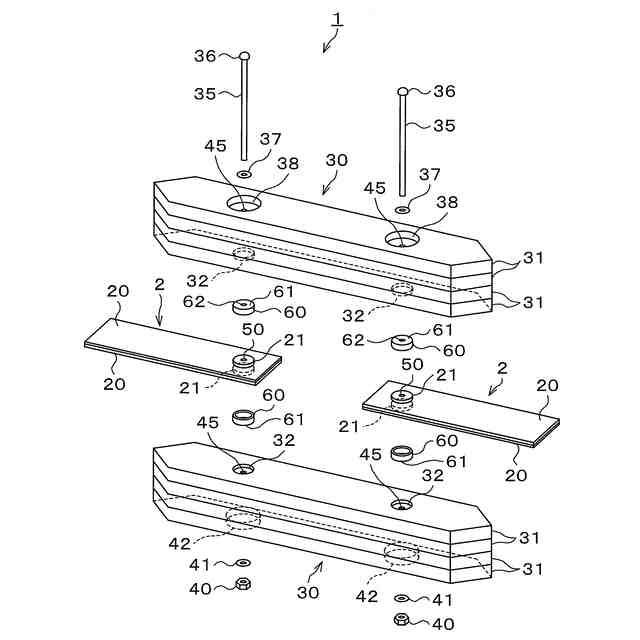

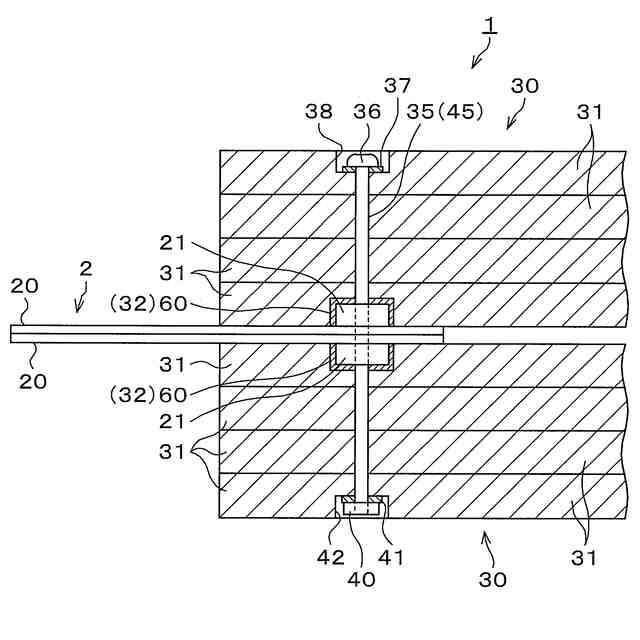

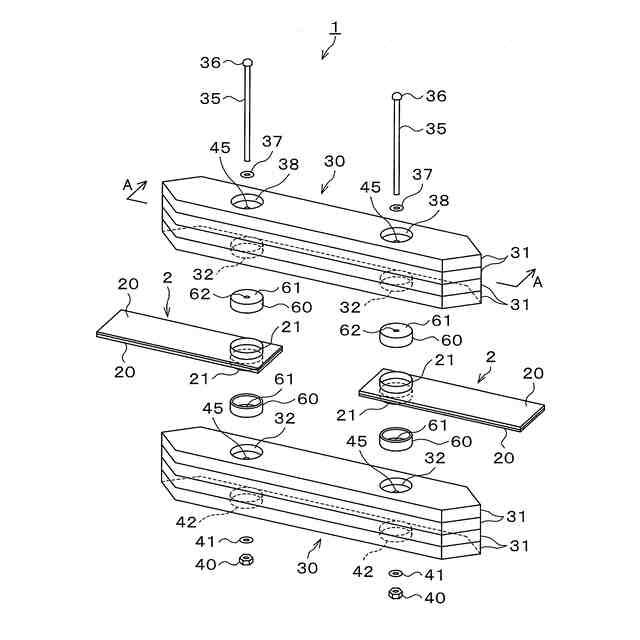

前記突起部分にキャップ部材が取り付けられ、前記キャップ部材の表面が前記凹部の内面に接触する、請求項１に記載の接続部材。
【請求項４】
前記突起部分がバーリング加工で形成されている、請求項１に記載の接続部材。
【請求項５】
前記突起部分が段抜き加工で形成されている、請求項１に記載の接続部材。
【請求項６】

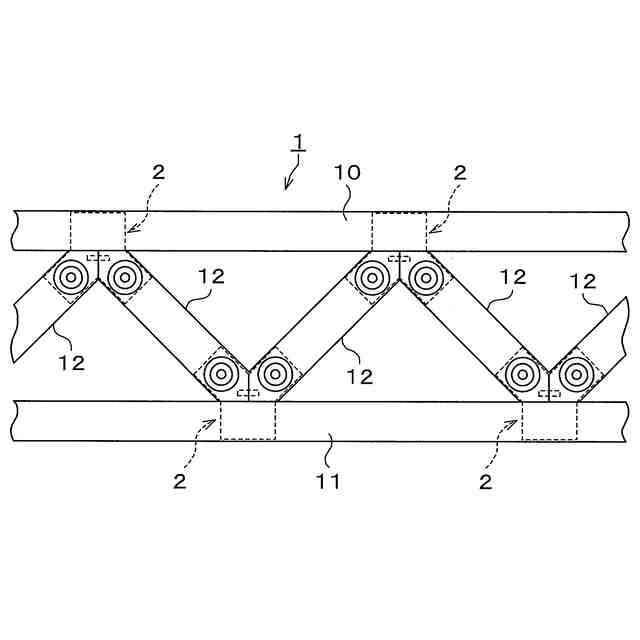

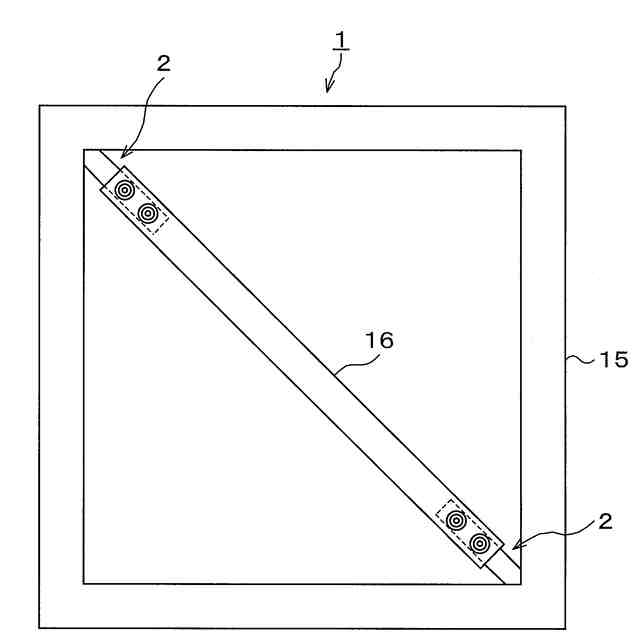

請求項１～５の何れか一項に記載の接続部材を用いて木質部材同士、または、木質部材と鋼部材またはコンクリート部材とを接続した、木質構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、木質部材同士、または、木質部材と鋼部材またはコンクリート部材とを接続する接続部材に関し、更に、当該接続部材を用いて木質部材同士、または、木質部材と鋼部材またはコンクリート部材とを接続した木質構造に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、鋼製部材と木製部材とを接合する技術としては、特願２００６－２５５６号公報（以下、「先願技術」という。）がある。先願技術は、摩擦式シア部材底面と接合用鋼板との接触面圧を確保することができ、しかも鋼製部材と木製部材との間のせん断力によるずれを防止した耐久性の高い、鋼製部材と木製部材からなる複合部材、木製部材と鋼板との接合構造、木製部材と鋼板との接合方法、及び木製部材と鋼板との接合構造を備えた構造物を提供することを目的としている。
【０００３】
先願技術の構成は、少なくとも１枚の鋼製部材に複数の木製部材又は集成材を締結ボルトで固定し、前記木製部材又は集成材が表面側に配置するようにし、各木製部材又は集成材に、少なくともシア部材を配置する部分の孔を孔軸方向に同内径とした円形の貫通孔を少なくとも１つ設け、その貫通孔に、その内径と同径か僅かに大きくした外径で軸方向全長にわたり同外径としたシア部材を配置すると共に前記鋼製部材に当接配置し、表面側に配置された木製部材又は集成材における前記貫通孔に配置されたシア部材の外側に押え部材が配置され、前記鋼製部材と各シア部材と各押え部材のボルト挿通孔に挿通配置した締結ボルトの締付け力により各シア部材を鋼製部材に圧着して摩擦接合すると共に、前記各押え部材により表面側の木製部材又は集成材のはずれ止めを図るようにしたことを特徴とする木製部材と鋼製部材からなる複合部材である。
【先行技術文献】
【特許文献】
【０００４】
特願２００６－２５５６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、先願技術は、ボルトにせん断力（鋼製部材と木製部材との横ずれに抗する力）が集中する構成であり、ボルトを破損する恐れがあり、そのためにボルトを太くしなければならない。また、シア部材を木製部材に貫通させて設けているため、木製部材にシア部材と同等径の貫通孔を形成させる必要がある。そのため、貫通孔周りでの木製部材の断面欠損が大きくなり、木製部材自体の断面を大きくする必要がある。さらに、先願技術では、ボルト（ナット）が緩むと必要な摩擦力が得られなくなり、ボルトにせん断力が集中する可能性がある。
【０００６】
本発明は、ボルトへのせん断力の集中を回避でき、かつ、木製部材の断面欠損をなるべく小さくできる接合金物と、それを用いた木質構造を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明によれば、木質部材同士、または、木質部材と鋼部材またはコンクリート部材とを接続する接続部材であって、前記木質部材の側面に密着するプレート部分と、前記プレート部分から突起し、前記木質部材の側面に形成された凹部内に挿入される突起部分を有する、接続部材が提供される。
【０００８】
前記突起部分の表面が、前記凹部の内面に接触しても良い。また、前記突起部分にキャップ部材が取り付けられ、前記キャップ部材の表面が前記凹部の内面に接触しても良い。また、前記突起部分がバーリング加工で形成されていても良い。また、前記突起部分が段抜き加工で形成されていても良い。
【０００９】
また本発明によれば、上記の接続部材を用いて木質部材同士、または、木質部材と鋼部材またはコンクリート部材とを接続した、木質構造が提供される。
【発明の効果】
【００１０】
本発明によれば、接続部材のプレート部分に設けた突起部分の表面を、もしくは、突起部分に取り付けたキャップ部材の表面を、木質部材の側面に形成された凹部の内面に接触させることにより、接続部材と木質部材との間で生ずるせん断力に抗する力を、突起部分の表面と木質部材の凹部の内面との間、もしくは、キャップ部材の表面と木質部材の凹部の内面との間で支持することができ、ボルトへのせん断力の集中を回避できるようになる。また本発明によれば、木質部材の側面に形成された凹部が木質部材を貫通していないので、木質部材の断面欠損を小さく抑えることができ、木質部材の断面積を必要以上に大きくすることを回避できる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
