特許ウォッチ

公開番号2025137787
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025124951,2021033984
出願日2025-07-25,2021-03-04
発明の名称トナー、画像形成装置及び画像形成方法、並びに印刷物の製造方法
出願人株式会社リコー
代理人弁理士法人ITOH
主分類G03G 9/097 20060101AFI20250911BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】低温定着性及び耐熱保存性を両立しつつ、トナーの耐久性に優れ、連続通紙時における画像のブロッキングを抑止するのに優れるトナーの提供。
【解決手段】結着樹脂、ケトン化合物を含む離型剤を含有し、前記結着樹脂単体のガラス転移温度(Tg)をA(℃)とし、前記結着樹脂に対して前記離型剤を10質量%含有するもののガラス転移温度(Tg)をB(℃)としたとき、A-B>5(℃)を満たすトナーである。
【選択図】なし
特許請求の範囲【請求項１】
結着樹脂、ケトン化合物を含む離型剤を含有し、
前記結着樹脂単体のガラス転移温度（Ｔｇ）をＡ（℃）とし、
前記結着樹脂に対して前記離型剤を１０質量％含有するもののガラス転移温度（Ｔｇ）をＢ（℃）としたとき、
Ａ－Ｂ＞５（℃）を満たす、ことを特徴とするトナー。
続きを表示（約 900 文字）【請求項２】
更に、スチレン－αメチルスチレン共重合体を含有する、請求項１に記載のトナー。
【請求項３】
トナー粒子内部に疎水化シリカ粒子が内添されている、請求項１から２のいずれかに記載のトナー。
【請求項４】
前記離型剤の融点が８０℃以上９５℃以下である、請求項１から３のいずれかに記載のトナー。
【請求項５】
前記離型剤の酸価が１．０ＫＯＨ／ｇ以上である、請求項１から４のいずれかに記載のトナー。
【請求項６】
前記疎水化シリカ粒子の平均一次粒子径が５０ｎｍ以下である、請求項３から５のいずれかに記載のトナー。
【請求項７】
前記結着樹脂がポリエステル樹脂を含む、請求項１から６のいずれかに記載のトナー。
【請求項８】
静電潜像担持体と、
前記静電潜像担持体上に静電潜像を形成する静電潜像形成手段と、
前記静電潜像担持体に形成された前記静電潜像を、トナーを用いて現像してトナー像を形成する現像手段と、
前記静電潜像担持体上に形成されたトナー像を記録媒体の表面に転写する転写手段と、
前記記録媒体の表面に転写されたトナー像を定着する定着手段と、を有し、
前記トナーが、請求項１から７のいずれかに記載のトナーであることを特徴とする画像形成装置。
【請求項９】
静電潜像担持体上に静電潜像を形成する静電潜像形成工程と、
前記静電潜像担持体上に形成された前記静電潜像を、トナーを用いて現像してトナー像を形成する現像工程と、
前記静電潜像担持体上に形成されたトナー像を記録媒体の表面に転写する転写工程と、
前記記録媒体の表面に転写されたトナー像を定着する定着工程と、を含み、
前記トナーが、請求項１から７のいずれかに記載のトナーであることを特徴とする画像形成方法。
【請求項１０】
請求項１から７のいずれかに記載のトナーによるトナー画像を記録媒体上に形成する工程を含むことを特徴とする印刷物の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、トナー、画像形成装置及び画像形成方法、並びに印刷物の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来からの省エネニーズの高まりにより、低温定着トナーが求められている。低温定着性を確保するためには、トナーとしての耐熱保存性を確保することが必要であるが、実機において長期間使用した際に現像剤の耐久性を維持することも重要である。
【０００３】
また、近年ではオフィス用途から大量印刷まで幅広い用途で電子写真システムが使用されている。特に両面で連続印刷を行う際には、排紙後の高温によるブロッキング発生のリスクがある。
【０００４】
トナー耐久性を確保し、ブロッキング発生を抑止するためには、ワックス分散性や熱特性の調整が重要となる。更に、ワックスは低温定着性と耐熱保存性の確保においても作用する。こうした観点から、従来より使用されてきたパラフィンワックスやエステルワックスとは別のワックスを使用する検討も行われている。
このようなトナーとしては、例えば、ケトン系ワックスを使用したトナーが提案されている（例えば、特許文献１から５参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、低温定着性及び耐熱保存性を両立しつつ、トナーの耐久性に優れ、連続通紙時における画像のブロッキングを抑止するのに優れるトナーを提供すること目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するための手段としての本発明のトナーは、結着樹脂、ケトン化合物を含む離型剤を含有し、前記結着樹脂単体のガラス転移温度（Ｔｇ）をＡ（℃）とし、前記結着樹脂に対して前記離型剤を１０質量％含有するもののガラス転移温度（Ｔｇ）をＢ（℃）としたとき、Ａ－Ｂ＞５（℃）を満たす。
【発明の効果】
【０００７】
本発明によると、低温定着性及び耐熱保存性を両立しつつ、トナーの耐久性に優れ、連続通紙時における画像のブロッキングを抑止するのに優れるトナーを提供することができる。
【図面の簡単な説明】
【０００８】
図１は、本発明の画像形成装置の一例を示す概略説明図である。

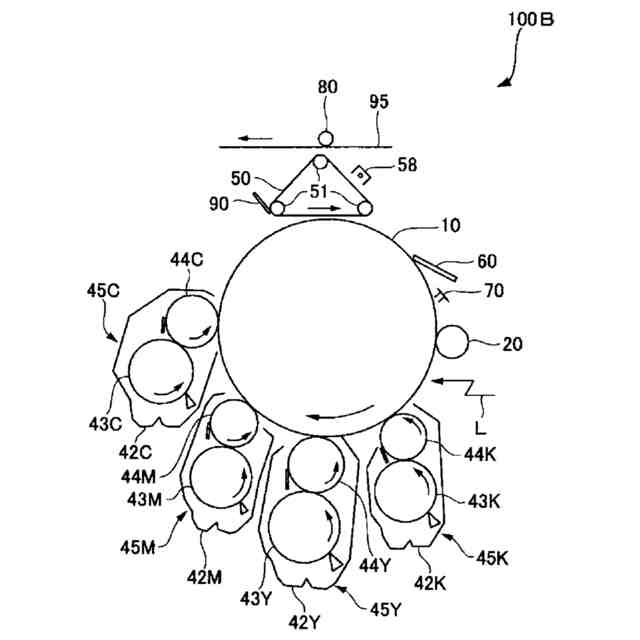

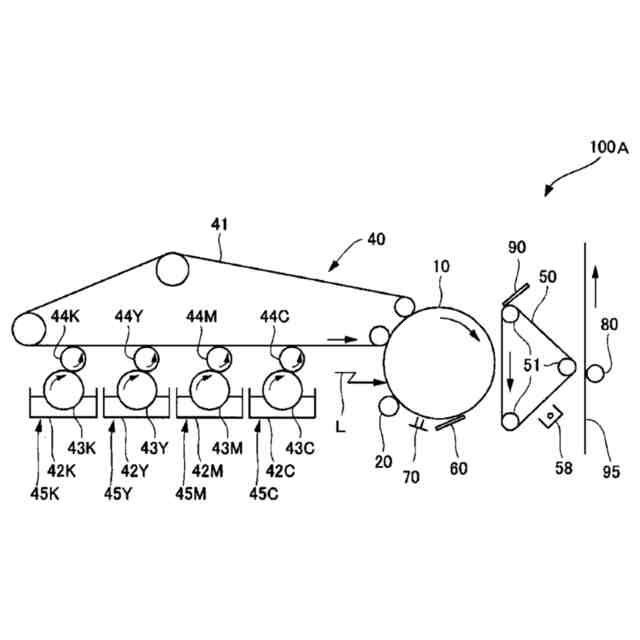

図２は、本発明の画像形成装置の他の一例を示す概略説明図である。
図３は、本発明の画像形成装置の他の一例を示す概略説明図である。

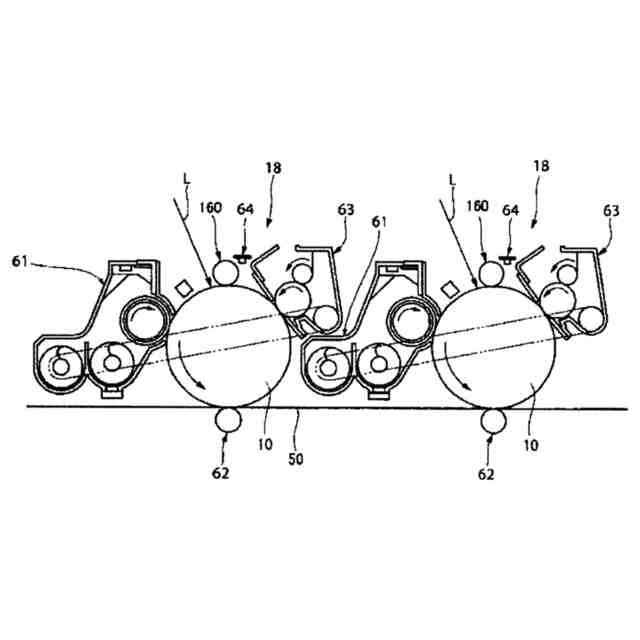

図４は、本発明の画像形成装置における画像形成ユニットの一例を示す概略説明図である。

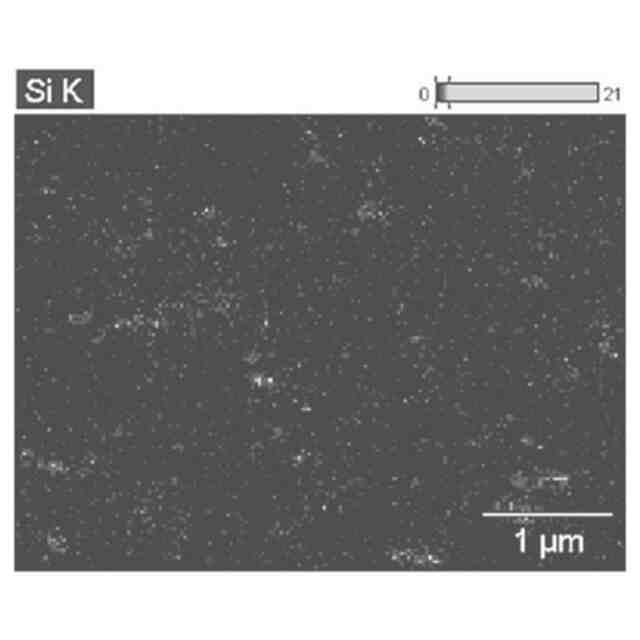

図５は、実施例１におけるトナーのＳＥＭ観察及びＥＤＳ測定した画像の一例を示す図である。
【発明を実施するための形態】
【０００９】
（トナー）
本発明のトナーは、結着樹脂、ケトン化合物を含む離型剤を含有し、前記結着樹脂単体のガラス転移温度（Ｔｇ）をＡ（℃）とし、前記結着樹脂に対して前記離型剤を１０質量％含有するもののガラス転移温度（Ｔｇ）をＢ（℃）としたとき、Ａ－Ｂ＞５（℃）を満たす。本発明のトナーはさらに必要に応じてその他の成分を含有する。
【００１０】
前記ケトン化合物を含む前記離型剤は、融点が高く、トナー定着後に画像表面に析出し、画像自身の硬度を向上させることができる。本発明者らは、両面で連続通紙するような場合において、画像表面が高温状態になったとしても、画像のブロッキングを抑制することができることを見出した。
更に、本発明者らは、前記結着樹脂単体のガラス転移温度（Ｔｇ）をＡ（℃）、前記結着樹脂に対して前記離型剤を１０質量％含有するもののガラス転移温度（Ｔｇ）をＢ（℃）としたとき、Ａ－Ｂ＞５℃を満たすようにすることにより、前記結着樹脂に対して離型剤（ワックス）の相溶性を高めることができることを見出した。前記結着樹脂に対して離型剤（ワックス）の相溶性を高めることにより、トナー中における離型剤（ワックス）の分散性を向上させることができる。トナー中における離型剤（ワックス）の分散性を向上させることにより、実機において長期間使用した際に現像剤の耐久性を向上させることができる。
前記Ａ－Ｂとしては、Ａ－Ｂ＞５℃であり、６℃≦Ａ－Ｂ≦８℃が好ましい。

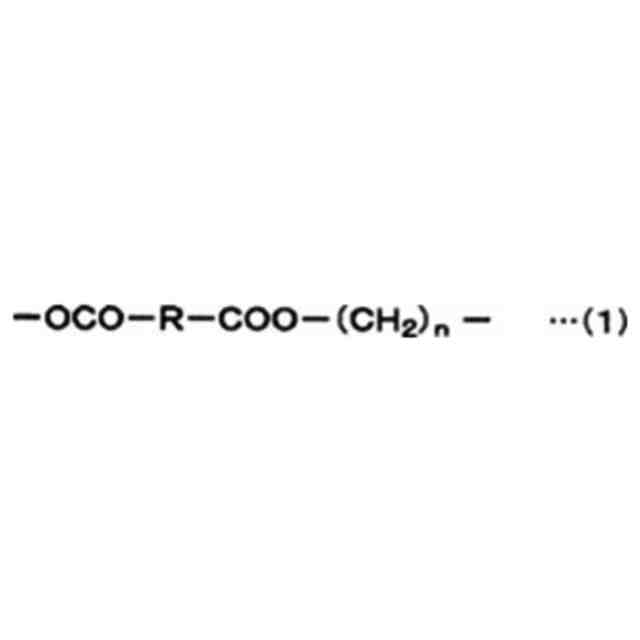

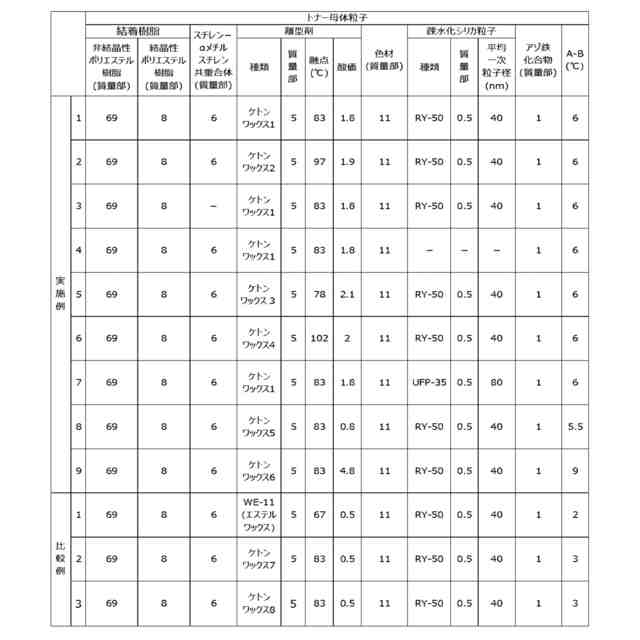

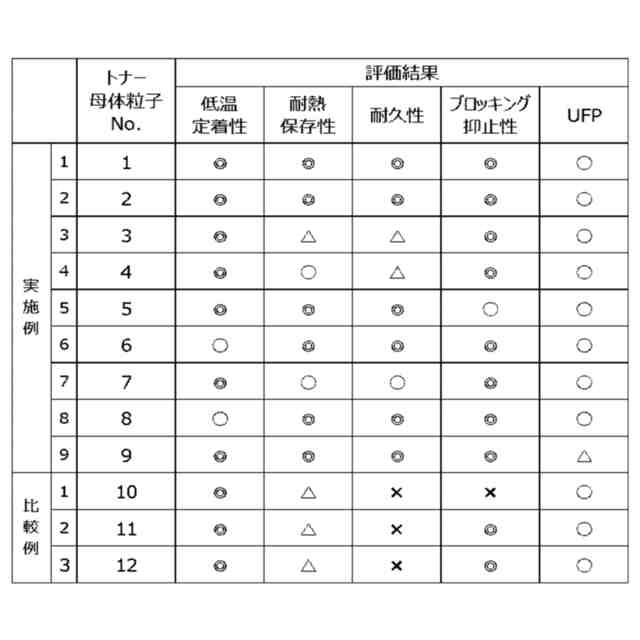

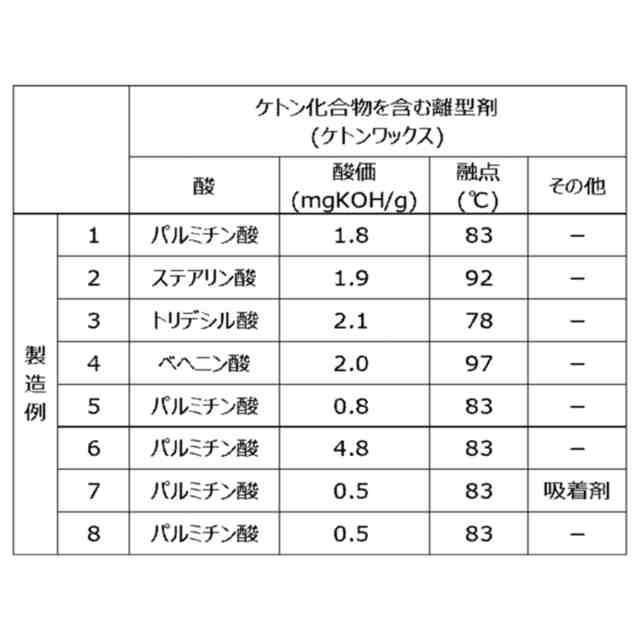

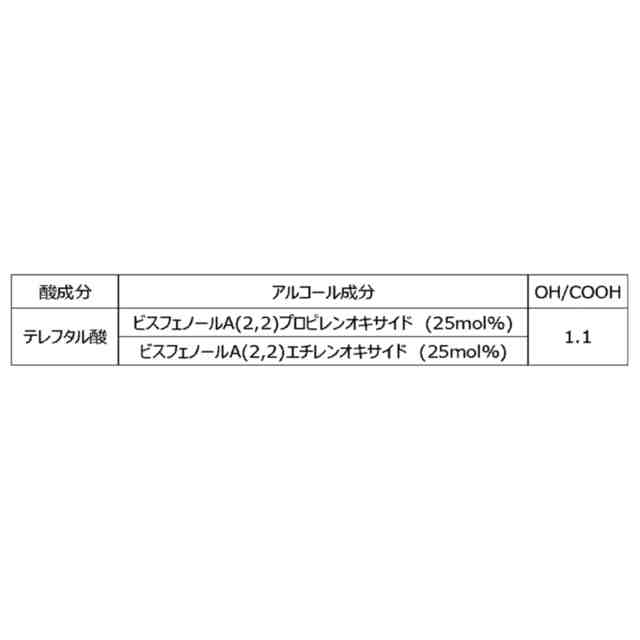

（【００１１】以降は省略されています）

関連特許
