公開番号2025137539
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025114887,2021061747
出願日2025-07-08,2021-03-31
発明の名称端末、撮影機器、プログラム等
出願人株式会社ユピテル
代理人
主分類G07C 5/00 20060101AFI20250911BHJP(チェック装置)
要約【課題】撮影機器から受信した画像情報を端末用の記憶部に記憶することを可能にする端末、撮影機器、プログラム等を提供する。
【解決手段】端末であって、車両に配置された撮影機器から送信された複数の画像情報を受信する通信制御手段と、前記車両の状態が所定の記録条件を満たした場合に、前記撮影機器から受信した前記複数の画像情報を前記端末用の記憶手段に記憶する画像情報記録手段と、を有する端末。
【選択図】図30

特許請求の範囲【請求項１】
車両に配置される撮影機器であって、
撮影した複数の画像情報を外部の端末に送信する送信手段と、
前記車両の状態を検出する検出手段と、
前記車両の状態が所定の記録条件を満たした場合に、送信した前記複数の画像情報を前記端末に記憶させるための情報を送信する制御手段と、
を有
し、
前記制御手段は、
第１の記録条件を満たした場合に、前記複数の画像情報を前記撮影機器用の記憶手段に記憶させ、
第２の記録条件を満たした場合に、前記第２の記録条件を満たした時点より後の、前記複数の画像情報を前記端末に記憶させるための情報を送信する
撮影機器。
続きを表示（約 180 文字）【請求項２】
前記第２の記録条件として前記車両への後方車両の接近があった場合に、所定の警告を行うとともに、前記複数の画像情報を前記端末に記憶させるための情報を送信する
請求項
１
に記載の撮影機器。
【請求項３】
請求項
１または２
に記載の各手段の機能を前記撮影機器に実現させるためのプログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、端末、撮影機器、プログラム等に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
本技術分野の背景技術として、特開２０２０－１７３８４４号公報（特許文献１）がある。この公報には、「装置は、ユーザが操作する移動体がおかれている状況を観測する観測手段と、前記観測手段による観測結果が所定の条件を満たした場合に前記ユーザが抱くであろう心理状態を、他の心理状態へと切り替える為のメッセージを前記ユーザに対して送出するための制御を行なう制御手段と、を備える。」と記載されている（要約参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１７３８４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前記特許文献１には、映像から車両の後方を監視して後続車のあおりを検出する機能を備えた装置であって、後続車のあおりを検出した場合、運転者に対するメッセージを送出する機能を備える装置が記載されている。しかしながら、前記特許文献１には、車両の状態が特定の記録条件を満たした場合に撮影装置から送信された画像情報を記憶する端末等の仕組みについて検討がなされていない。
そこで、本発明は、ユーザにとって利便性の高い機能を提供すること、例えば、車両の状態が特定の記録条件を満たした場合に撮影装置から送信された画像情報を記憶する端末等の仕組みを提供する。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、例えば特許請求の範囲に記載の構成を採用する。
本願は上記課題を解決する手段を複数含んでいるが、その一例を挙げるならば端末が、車両に配置された撮影機器から送信された複数の画像情報を受信する通信制御手段と、前記車両の状態が所定の記録条件を満たした場合に、前記撮影機器から受信した前記複数の画像情報を前記端末用の記憶手段に記憶する画像情報記録手段と、を有することを特徴とする。
【発明の効果】
【０００６】
本発明によれば、ユーザにとって利便性の高い機能を提供することができる。例えば、車両の状態が特定の記録条件を満たした場合に撮影装置から送信された複数の画像情報を記憶する端末等の仕組みを提供することができる。上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【０００７】
図１は、本実施の形態の車両１０内の撮影機器１０１の設置位置及びユーザ端末１０２を説明する説明図の例である。
図２は、撮影機器１０１、ユーザ端末１０２、外部サーバ１０３の接続図の例である。

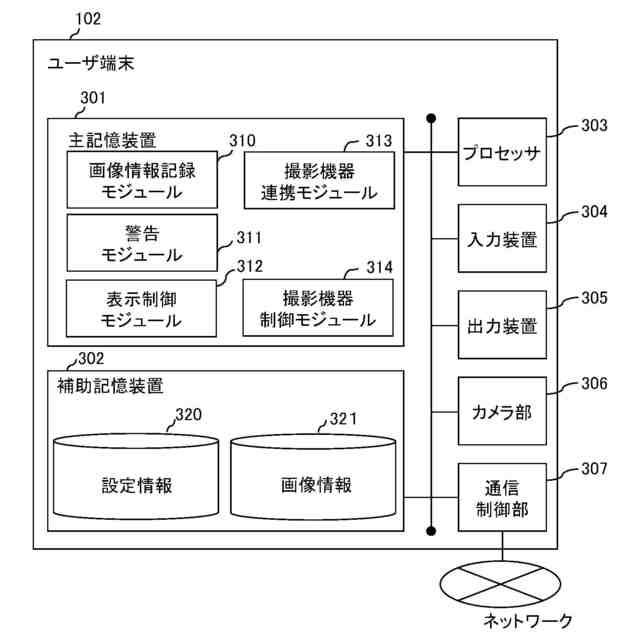

図３は、ユーザ端末１０２のハードウェア構成の例である。

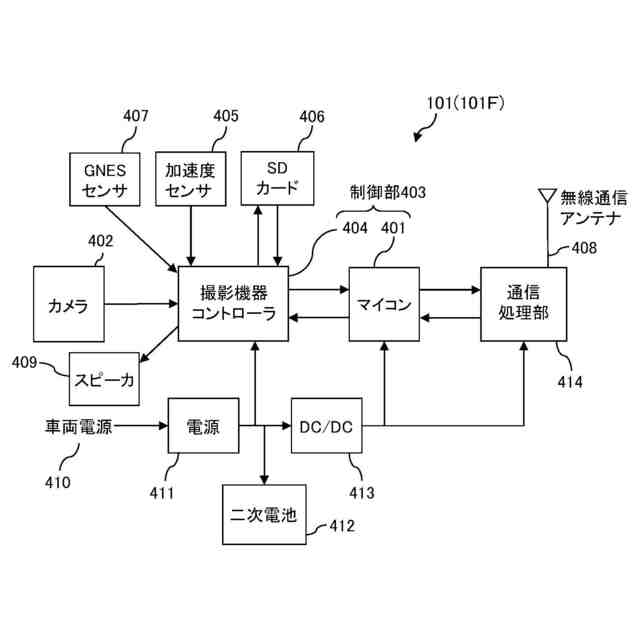

図４は、撮影機器１０１のハードウェア構成の例である。

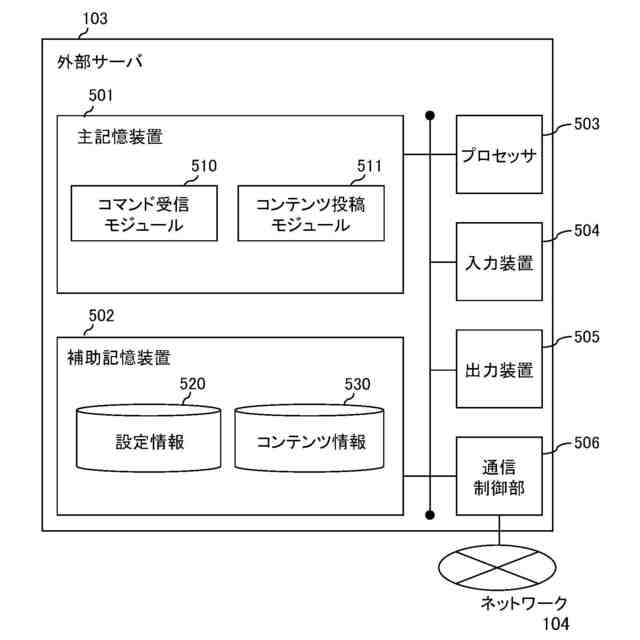

図５は、外部サーバ１０３のハードウェア構成の例である。

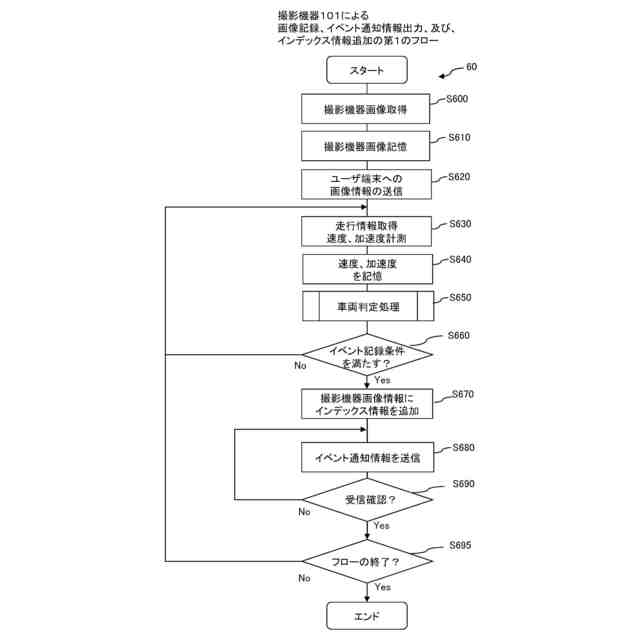

図６は、撮影機器１０１による画像記録、イベント通知情報出力、及び、インデックス情報追加の第１のフロー６０の例である。

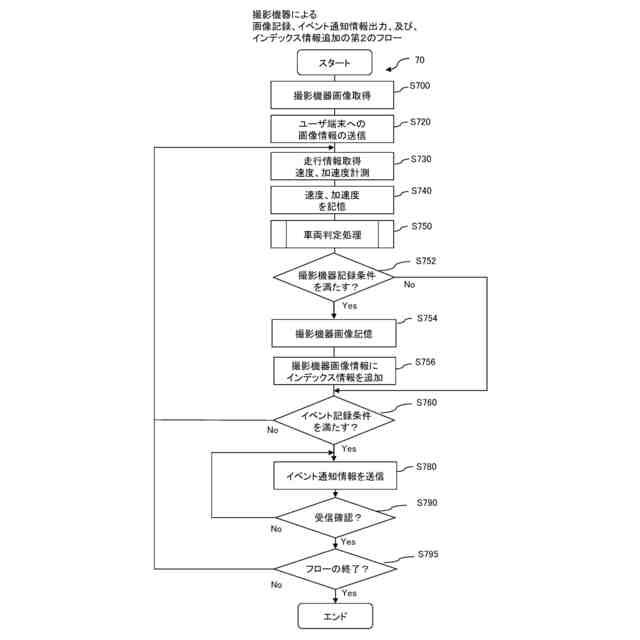

図７は、撮影機器１０１による画像記録、イベント通知情報出力、及び、インデックス情報追加の第２のフロー７０の例である。
図８は、ユーザ端末１０２による撮影機器１０１の画像情報記録フロー８０の例である。

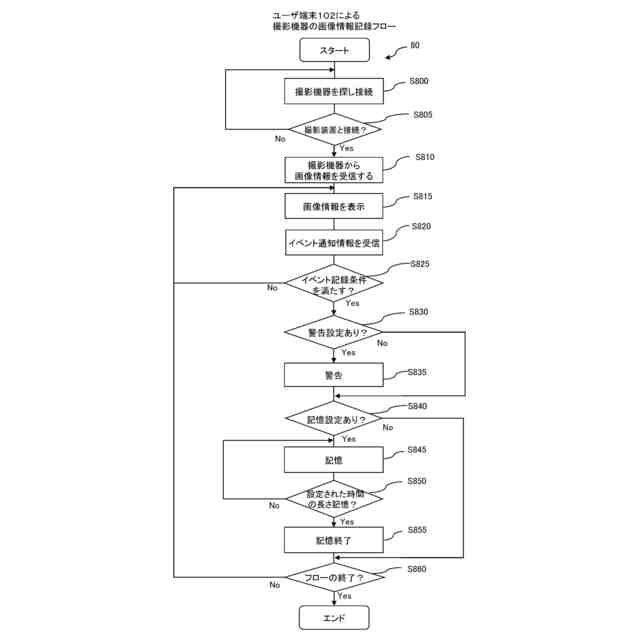

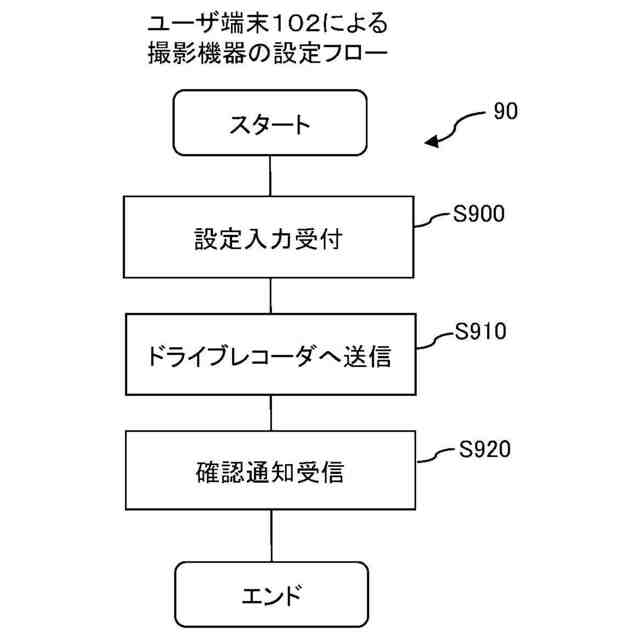

図９は、ユーザ端末１０２による撮影機器１０１の設定フロー９０の例である。
図１０は、ユーザ端末１０２による画像情報の表示停止フロー１００の例である。
図１１は、イベント判定用の基準線１１０１、１１０２を設定するための操作の一部を示す画面の例である。
図１２は、図１１に示された操作の例に続くイベント判定用の基準線１２０１、１２０２を設定するための操作の一部を示す画面の例である。
図１３は、仮想の判定線Ａ、Ｂ、Ｃとともに適切に設定された基準線１３０１、１３０２、Ｄを示す例である。
図１４は、ユーザ端末１０２の画面の向きに応じた表示レイアウト１４２０、１４３０の切り替えの例である。
図１５は、ユーザ端末１０２のプレビュー画面１５００の例である。
図１６は、プレビュー画面から撮影機器１０１の設定画面１６０１、１６０２を表示する操作の例である。
図１７は、図１６に図示されている「スマートフォンイベント記録設定」メニューを選択した場合に表示される設定メニュー１７０２～１７０４の例である。
図１８は、イベントが表示された状態の画面１８００の例である。
図１９は、ユーザ端末１０２の設定画面１９００の例である。
図２０は、２種類の画面設定の設定画面２０００の例である。
図２１は、カメラ映像表示時間の選択画面２１００の例である。
図２２は、省電力画面移行時間の選択画面２２００の例である。
図２３は、カメラ映像表示時間の経過前後の画面表示２３０１、２３０２の例である。
図２４は、省電力画面移行時間の経過前後の画面表示２４０１、２４０２の例である。
図２５は、警告対象のイベントの選択画面２５０２～２５０４の例である。
図２６は、後方接近が検知された場合の撮影機器１０１の応答及びインジケータ表示の例である。
図２７は、後方接近及び後方異常接近が検知された場合の撮影機器１０１の応答及びインジケータ表示の例である。
図２８は、端末用記憶部の選択画面２８００の例である。
図２９は、撮影機器１０１から受信した画像情報の記憶時間の選択画面２９００の例である。

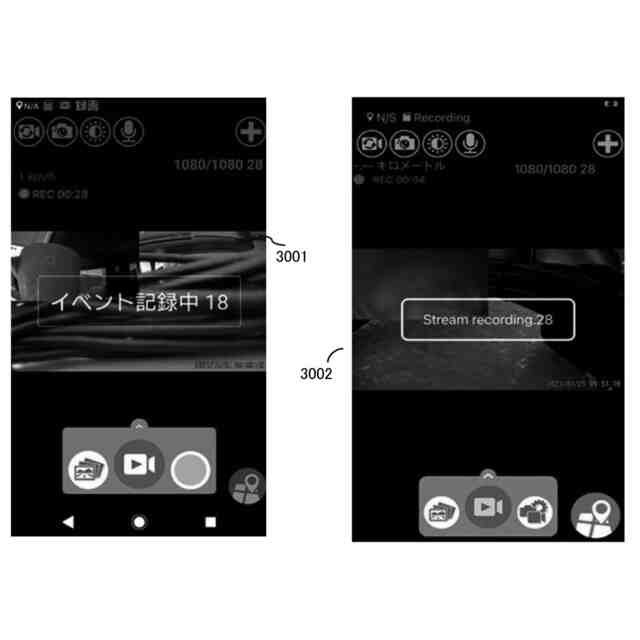

図３０は、撮影機器１０１から受信した画像情報を記憶中の表示画面３００１、３００２の例である。
図３１は、イベント記憶選択及びイベント記録設定の設定画面３１００の例である。
図３２は、補助記憶装置３０２の容量不足に関する通知画面３２００の例である。
図３３は、撮影機器１０１が撮影機器１０１に設けられた操作要素による操作を受け付け中であることを通知する通知画面３３００の例である。
図３４は、撮影機器１０１の２つの外観（Ａ）、（Ｂ）を示す図の例である。
図３５は、撮影機器１０１の外観を示す図の別の例である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本発明を実施するための形態について説明する。なお、以下に示す実施形態は、本発明を提供した一つの実施形態であり、以下の記載に基づいて本願発明の内容が限定して解釈されるものではない。
【０００９】

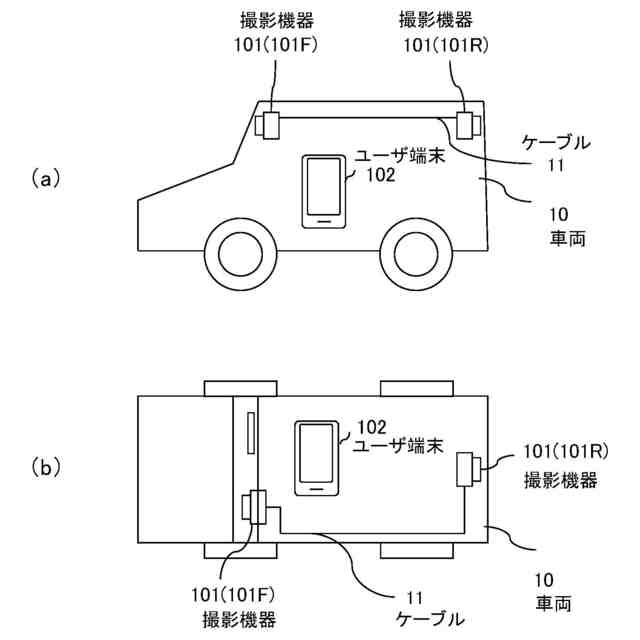

図１は、本実施の形態の車両１０（以下、自車両１０と呼ぶこともある）内の撮影機器１０１（１０１Ｆ、１０１Ｒ）の設置位置及びユーザ端末（端末）１０２を説明する説明図の例である。
図１（ａ）は車両１０の側面図であり、図１（ｂ）は車両１０の上面図である。
【００１０】
図１（ａ）及び図１（ｂ）に示すように、車両１０は車室の前方に撮影機器１０１Ｆを有し、車室の後方に撮影機器１０１Ｒを有している。撮影機器１０１は撮影機能を有する電子機器であり、例えば、ドライブレコーダや、ドライブレコーダと協働するフロントカメラ、リアカメラ、サイドカメラであってもよいし、防犯や監視或いはその他のセンシング目的で設けられたカメラ等であってもよい。
なお、車両１０は、車両１０の前方用の撮影機器１０１Ｆ又は後方用の撮影機器１０１Ｒだけを備える構成でも構わない。また、３つ以上の撮影機器を備えていてもよい。撮影機器１０１Ｆ、１０１Ｒは、設置位置を問わず、それらを単に撮影機器１０１と呼ぶこともある。
（【００１１】以降は省略されています）
