公開番号2025136402
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034960
出願日2024-03-07
発明の名称燃料噴射ポンプ
出願人株式会社ジャパンエンジンコーポレーション
代理人弁理士法人酒井国際特許事務所
主分類F02M 59/26 20060101AFI20250911BHJP(燃焼機関;熱ガスまたは燃焼生成物を利用する機関設備)
要約【課題】プランジャバレルの変形を抑えつつ燃料噴射ポンプを小型化する。
【解決手段】本発明に係る燃料噴射ポンプは、軸方向に形成された孔を中心部に有する本体部と、前記本体部に接して配置され、軸方向に形成された孔を中心部に有するプランジャバレルと、前記本体部の前記孔と前記プランジャバレルの前記孔に沿って移動するプランジャと、前記プランジャバレルの前記孔に面し、前記プランジャと対向する吐出弁と、を有し、前記プランジャバレルの前記孔において前記プランジャの先端と前記吐出弁との間に燃料圧縮室が設けられ、前記本体部と前記プランジャを介して前記燃料圧縮室に燃料が供給され、前記燃料圧縮室で前記プランジャにより前記燃料が圧縮され、前記プランジャバレルの肉厚は、前記燃料圧縮室の径方向において前記プランジャの直径より厚くなっている。

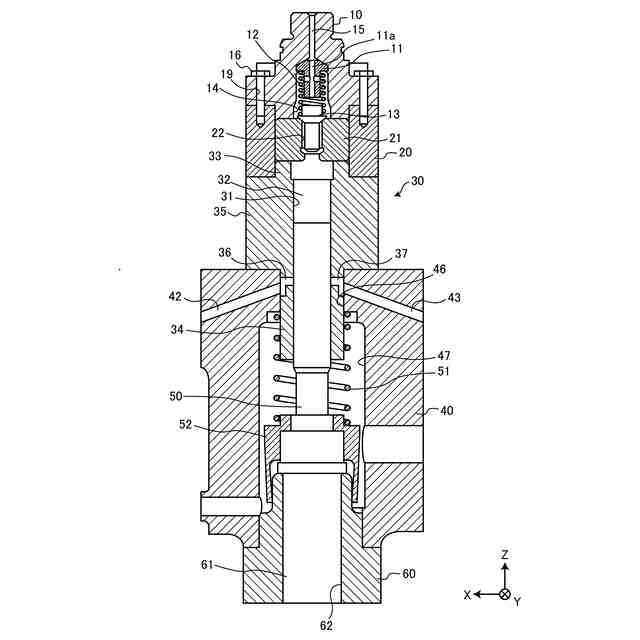

【選択図】図4
特許請求の範囲【請求項１】
軸方向に形成された孔を中心部に有する本体部と、
前記本体部に接して配置され、軸方向に形成された孔を中心部に有するプランジャバレルと、
前記本体部の前記孔と前記プランジャバレルの前記孔に沿って移動するプランジャと、
前記プランジャバレルの前記孔に面し、前記プランジャと対向する吐出弁と、
を有し、
前記プランジャバレルの前記孔において前記プランジャの先端と前記吐出弁との間に燃料圧縮室が設けられ、
前記本体部と前記プランジャを介して前記燃料圧縮室に燃料が供給され、
前記燃料圧縮室で前記プランジャにより前記燃料が圧縮され、
前記プランジャバレルの肉厚は、前記燃料圧縮室の径方向において前記プランジャの直径より厚い
燃料噴射ポンプ。
続きを表示（約 280 文字）【請求項２】
前記プランジャバレルは、前記本体部に挿入される細径部を有し、
前記本体部、前記細径部、及び前記プランジャを介して前記プランジャバレル内に燃料が供給される
請求項１に記載の燃料噴射ポンプ。
【請求項３】
前記燃料圧縮室は、前記本体部において前記プランジャバレルと接する端部より前記吐出弁側にある
請求項１に記載の燃料噴射ポンプ。
【請求項４】
前記プランジャバレルにおいて前記燃料圧縮室より径方向外側の部分は前記本体部の外に位置する
請求項１に記載の燃料噴射ポンプ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃料噴射ポンプに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】

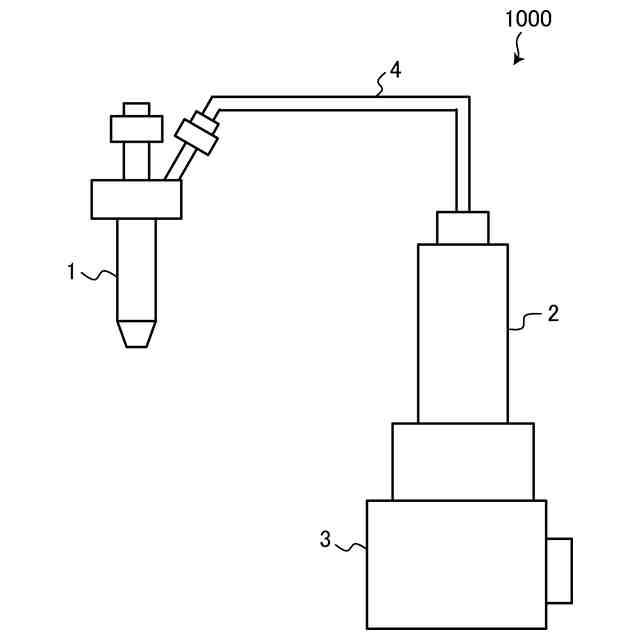

船舶に搭載される内燃機関の燃料噴射ポンプとして、例えば特許文献１に開示された燃料噴射ポンプがある。この燃料噴射ポンプでは、ポンプケース内にプランジャバレルが配置され、プランジャバレルに設けられた支持孔をプランジャが軸方向へ移動する。プランジャの上方の燃料圧縮室に燃料が供給され、上昇したプランジャにより燃料がプランジャバレル内で圧縮されて所定の圧力を超えると、プランジャバレルより上方に設けられた吐出弁の弁体が移動し、加圧された燃料が外部へ吐出される。
【先行技術文献】
【特許文献】
【０００３】
特許第６８３７３２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ポンプケース内にプランジャバレルが配置されている燃料噴射ポンプを小型化する場合、ポンプケースの径と共にプランジャバレルも外径を小さくすることになる。そうすると、プランジャバレルの径方向の肉厚が薄くなるため、プランジャバレルに設けられた支持孔は、燃料を圧縮するときの圧力によって中心から外径方向への変形が大きくなる。この変形が大きくなると、圧縮された燃料がプランジャとプランジャバレルの孔との隙間から漏れて、燃焼に使用されない燃料が生じてしまう。
【０００５】
本発明は、上記に鑑みてなされたものであって、プランジャバレルの変形を抑えつつ燃料噴射ポンプを小型化することを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明に係る燃料噴射ポンプは、軸方向に形成された孔を中心部に有する本体部と、前記本体部に接して配置され、軸方向に形成された孔を中心部に有するプランジャバレルと、前記本体部の前記孔と前記プランジャバレルの前記孔に沿って移動するプランジャと、前記プランジャバレルの前記孔に面し、前記プランジャと対向する吐出弁と、を有し、前記プランジャバレルの前記孔において前記プランジャの先端と前記吐出弁との間に燃料圧縮室が設けられ、前記本体部と前記プランジャを介して前記燃料圧縮室に燃料が供給され、前記燃料圧縮室で前記プランジャにより前記燃料が圧縮され、前記プランジャバレルの肉厚は、前記燃料圧縮室の径方向において前記プランジャの直径より厚い構成である。
【０００７】
本発明においては、前記プランジャバレルは、前記本体部に挿入される細径部を有し、前記本体部、前記細径部、及び前記プランジャを介して前記プランジャバレル内に燃料が供給される構成であってもよい。
【０００８】
本発明においては、前記燃料圧縮室は、前記本体部において前記プランジャバレルと接する端部より前記吐出弁側にあってもよい。
【０００９】
また、本発明においては、前記プランジャバレルにおいて前記燃料圧縮室より径方向外側の部分は前記本体部の外に位置する構成であってもよい。
【発明の効果】
【００１０】
本発明によれば、プランジャバレルの変形を抑えつつ燃料噴射ポンプを小型化することができる。

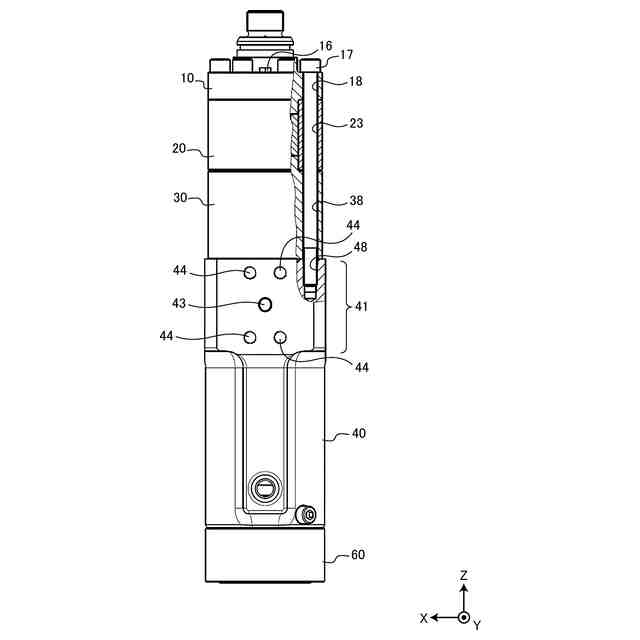

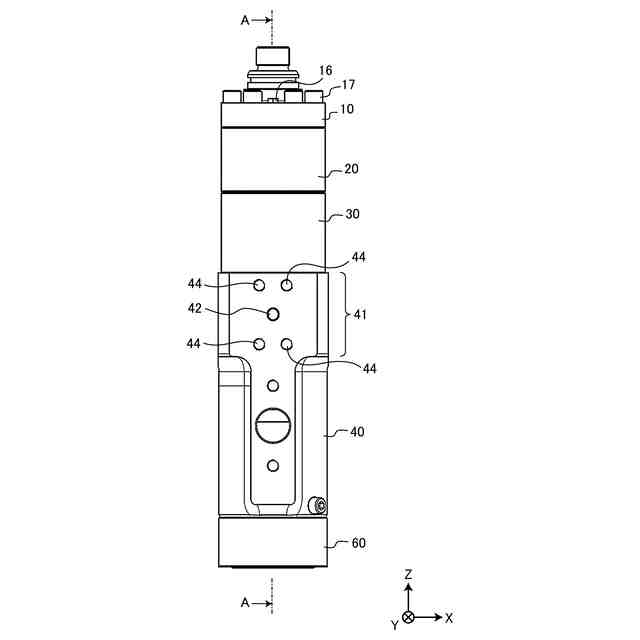

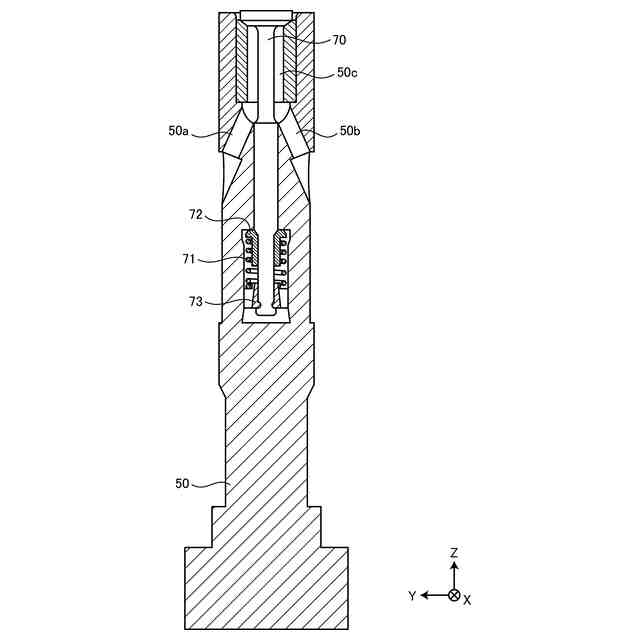

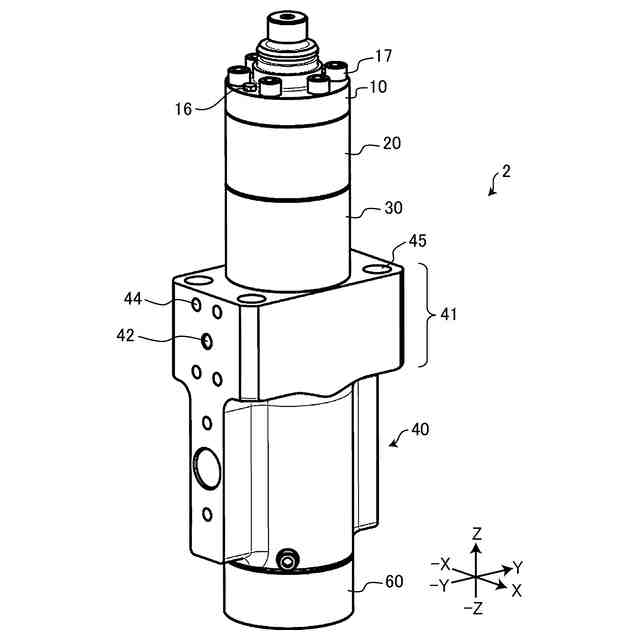

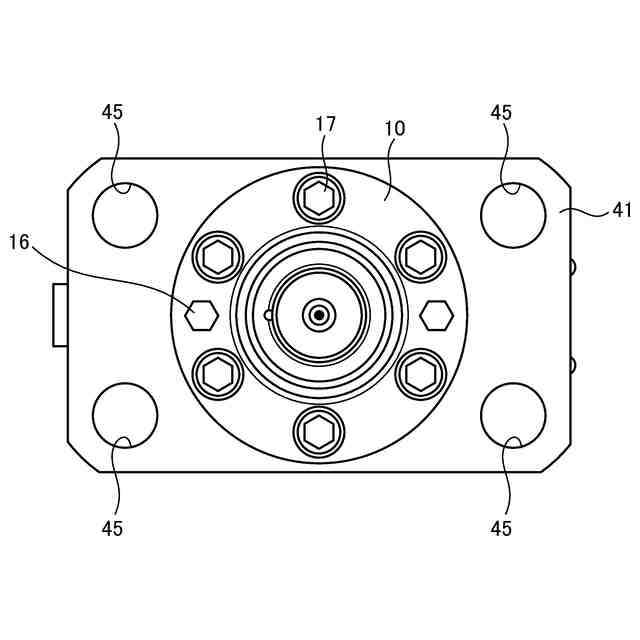

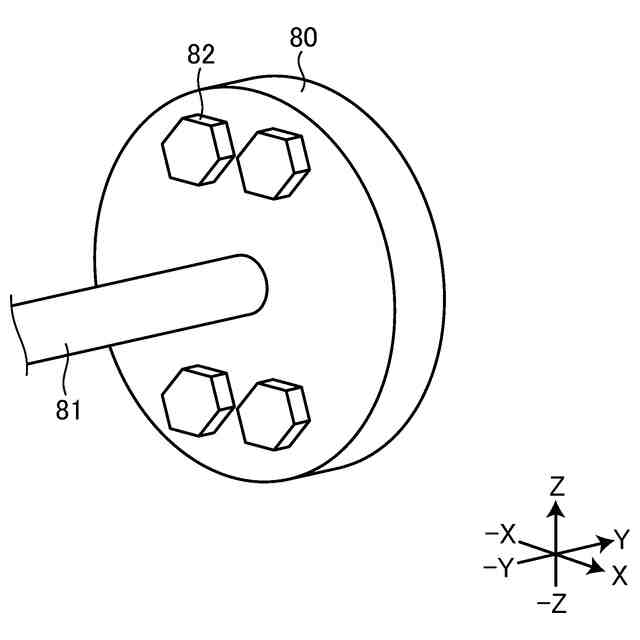

【図面の簡単な説明】
（【００１１】以降は省略されています）
