公開番号2025136336
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034828
出願日2024-03-07
発明の名称中継装置、及びPOSシステム
出願人セイコーエプソン株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類G06F 3/00 20060101AFI20250911BHJP(計算;計数)
要約【課題】より整理されたシステムを形成できる中継装置、及びPOSシステムを提供する。
【解決手段】中継装置1は、外部の電子機器が接続される複数のコネクターと、電子機器同士の通信を制御する制御部と、外部から入力される電力を制御部と、コネクターの少なくとも一つを介してコネクターに接続される電子機器とに供給する電源部と、を備え、制御部と、コネクターの少なくとも一つとが設けられるメイン基板2と、メイン基板2に接続され、無線通信を行う通信部が設けられる通信基板13と、を備え、コネクターは、メイン基板2の一端部に配置され、通信基板13は、メイン基板2の平面上の第1方向おいて、一端部の反対側に位置する他端部側に配置される。
【選択図】図1
特許請求の範囲【請求項１】
外部の電子機器が接続される複数種のコネクターと、
前記電子機器同士の通信を制御する制御部と、
外部から入力される電力を前記制御部と、前記コネクターの少なくとも一つを介して前記コネクターに接続される前記電子機器とに供給する電源部と、
前記制御部と、前記コネクターの少なくとも一つとが設けられるメイン基板と、
前記メイン基板に接続され、無線通信を行う通信部が設けられる通信基板と、
を備え、
前記コネクターは、前記メイン基板の一端部に配置され、
前記通信基板は、前記メイン基板の平面上の第１方向おいて、前記一端部の反対側に位置する他端部側に配置される、
中継装置。
続きを表示（約 1,000 文字）【請求項２】
前記制御部は、前記電子機器として印刷装置が前記コネクターのいずれかに接続される場合に、前記印刷装置を制御する信号を前記印刷装置に送信する、
請求項１に記載の中継装置。
【請求項３】
前記制御部は、
前記印刷装置が前記コネクターのいずれかに接続される場合に、前記電源部に、前記コネクターを介して前記印刷装置を駆動可能な電力を前記印刷装置に供給させる、
請求項２に記載の中継装置。
【請求項４】
前記メイン基板と、前記通信基板とを内部に収めるケースを備え、
前記通信基板は、前記第１方向に交差する第２方向が上下方向に沿うように前記ケースが設置された場合に、前記ケースの上端部に位置するように前記ケースの内部に配置される、
請求項１から請求項３のいずれか一項に記載の中継装置。
【請求項５】
前記通信基板の平面は、前記第１方向に交差して配置される、
請求項１から請求項３のいずれか一項に記載の中継装置。
【請求項６】
前記メイン基板と、前記通信基板とは、前記第１方向に重なるように配置される、
請求項１から請求項３のいずれか一項に記載の中継装置。
【請求項７】
表示部が設けられる表示基板を備え、
前記表示基板は、前記第１方向に沿って、前記通信基板を挟んで、前記メイン基板の反対側に配置され、
前記表示基板と、前記通信基板とは、前記第１方向に重なるように配置され、
前記表示基板の平面は、前記第１方向に交差して配置される、
請求項１から請求項３のいずれか一項に記載の中継装置。
【請求項８】
前記通信基板を支持する支持部材を備え、
前記支持部材は、前記表示基板の少なくとも一部を支持する、
請求項７に記載の中継装置。
【請求項９】
前記コネクターの少なくとも一つが設けられるサブ基板を備え、
前記サブ基板の平面は、前記メイン基板に対向して配置され、
前記サブ基板と前記メイン基板とは、前記メイン基板の平面に交差する方向である第３方向に重なるように配置される、
請求項１から請求項３のいずれか一項に記載の中継装置。
【請求項１０】
請求項１から請求項３のいずれか一項に記載の中継装置と、
ＰＯＳ端末と、
ＰＯＳ周辺機器と、
を備える、
ＰＯＳシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、中継装置、及びＰＯＳシステムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、印刷装置を搭載するカード処理端末に、ＵＳＢハブを介して、ドロワー、バーコードスキャナー、ディスプレイを接続する技術を開示する。特許文献１は、ＵＳＢハブにより、ＵＳＢ接続のみをサポートする。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２８５８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ＰＯＳシステムには、特許文献１のようにＵＳＢコネクターを用いるものに加えて、シリアル等の他の規格や種類のコネクターを用いる機器が接続される場合がある。この場合、特許文献１のようなシステムでは、当該機器を接続できない虞がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する一態様は、外部の電子機器が接続される複数種のコネクターと、前記電子機器同士の通信を制御する制御部と、外部から入力される電力を前記制御部と、前記コネクターの少なくとも一つを介して前記コネクターに接続される前記電子機器とに供給する電源部と、前記制御部と、前記コネクターの少なくとも一つとが設けられるメイン基板と、前記メイン基板に接続され、無線通信を行う通信部が設けられる通信基板と、を備え、前記コネクターは、前記メイン基板の一端部に配置され、前記通信基板は、前記メイン基板の平面上の第１方向おいて、前記一端部の反対側に位置する他端部側に配置される、中継装置である。
【０００６】
上記課題を解決する別の一態様は、上記の中継装置と、ＰＯＳ端末と、ＰＯＳ周辺機器と、を備える、ＰＯＳシステムである。
【図面の簡単な説明】
【０００７】
本開示の実施形態に係るＰＯＳシステムを示すブロック図。
中継装置を前面から視た斜視図。
中継装置を後面から視た斜視図。

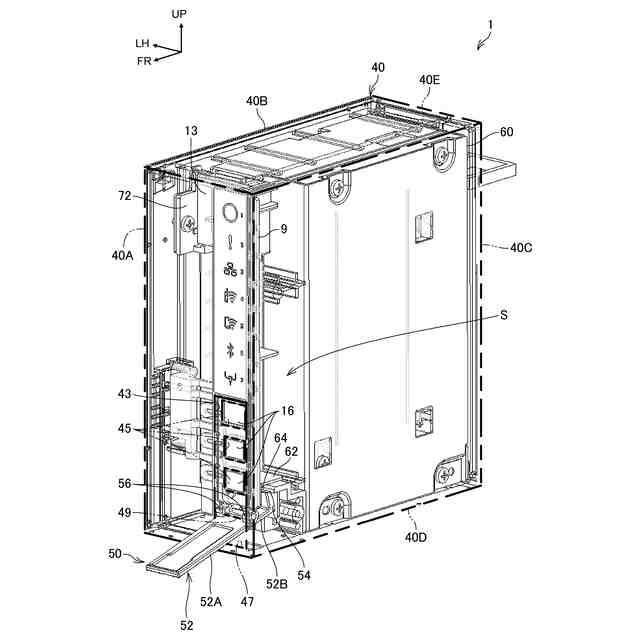

中継装置を前面から視た斜視図。
基板収容体を右方から視た斜視図。
基板収容体を左方から視た斜視図。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本開示の実施形態について説明する。
なお、説明中、前後左右及び上下といった方向の記載は、特に記載がなければ中継装置１に対する方向と同一とする。また、各図に示す符号ＦＲは、設置面に設置されて使用される場合における中継装置１の前方を示し、符号ＵＰは、中継装置１の上方を示し、符号ＬＨは、中継装置１の左方を示す。各図において、上下方向は、鉛直方向に一致し、前後方向、及び左右方向は、水平方向に一致する。
前後方向は、本開示の「第１方向」に相当し、上下方向は、本開示の「第２方向」に相当し、左右方向は、本開示の「第３方向」に相当する。
【０００９】
図１は、本実施形態に係るＰＯＳシステム１００を示すブロック図である。
ＰＯＳシステム１００は、中継装置１を備える。中継装置１は、メイン基板２を備える。メイン基板２には、電源回路５と、通信制御回路７と、印刷装置制御回路８とが実装される。
メイン基板２には、サブ基板３と、表示基板９と、通信基板１３とが電気的に接続される。
【００１０】
表示基板９には、スイッチ１５と、スイッチ制御回路１７と、複数のＬＥＤ１９と、ＬＥＤ制御回路２１とが実装される。なお、スイッチ１５及びスイッチ制御回路１７と、複数のＬＥＤ１９及びＬＥＤ制御回路２１とは、異なる基板に実装されてもよい。
通信基板１３には、通信回路２３が実装され、通信回路２３には、アンテナ２５が接続される。通信基板１３は、中継装置１と、所定の機器との無線通信を行う。
通信回路２３と、アンテナ２５とは、本開示の「通信部」に相当する。
（【００１１】以降は省略されています）
