公開番号2025135643
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024033492
出願日2024-03-06
発明の名称誘導加熱コイルアセンブリおよび誘導加熱調理器
出願人三菱電機株式会社,三菱電機ホーム機器株式会社
代理人弁理士法人きさ特許商標事務所
主分類H05B 6/12 20060101AFI20250911BHJP(他に分類されない電気技術)
要約【課題】製造性がよい誘導加熱コイルアセンブリおよび誘導加熱調理器を得る。
【解決手段】基板および基板上に設けられ、導体が渦巻状に複数回巻回されたコイルパターンを有するコイルと、コイルを保持するコイル保持部材とを備え、コイルの基板がコイル保持部材に固定されて、位置合わせを容易に行うことができ、製造性を向上させることができる。
【選択図】図2
特許請求の範囲【請求項１】
基板および前記基板上に設けられ、導体が渦巻状に複数回巻回されたコイルパターンを有するコイルと、
前記コイルを保持するコイル保持部材と
を備え、
前記コイルの前記基板が前記コイル保持部材に固定される誘導加熱コイルアセンブリ。
続きを表示（約 770 文字）【請求項２】
前記コイルは、１つの前記基板および１つの前記コイルパターンを有し、
２つ以上の前記基板が前記コイル保持部材に固定される請求項１に記載の誘導加熱コイルアセンブリ。
【請求項３】
前記コイルは、１つの前記基板および少なくとも２つ以上の前記コイルパターンを有し、
１つ以上の前記基板が前記コイル保持部材に固定される請求項１に記載の誘導加熱コイルアセンブリ。
【請求項４】
ねじによって前記基板と前記コイル保持部材とが固定される請求項１～請求項３のいずれか一項に記載の誘導加熱コイルアセンブリ。
【請求項５】
前記コイル保持部材は突起構造部を有し、
前記基板は固定用穴を有し、
前記突起構造部が前記固定用穴に通されて嵌め合わされ、前記基板と前記コイル保持部材とが固定される請求項１～請求項３のいずれか一項に記載の誘導加熱コイルアセンブリ。
【請求項６】
前記固定用穴は貫通穴であり、
前記突起構造部は、先端に爪を有し、
前記固定用穴から出た前記爪が前記基板に係止される請求項５に記載の誘導加熱コイルアセンブリ。
【請求項７】
前記コイル保持部材はレール部を有し、
前記基板が前記レール部に挿入されて、前記基板と前記コイル保持部材とが固定される請求項１～請求項３のいずれか一項に記載の誘導加熱コイルアセンブリ。
【請求項８】
前記レール部は、前記基板を押し上げて前記基板の動きを規制する基板押上構造部を有する請求項７に記載の誘導加熱コイルアセンブリ。
【請求項９】
請求項１～請求項３のいずれか一項に記載の誘導加熱コイルアセンブリを備える誘導加熱調理器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、被加熱物を加熱する誘導加熱コイルを有する誘導加熱コイルアセンブリおよび誘導加熱調理器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、誘導加熱調理器は被加熱物を載置する天板の下方に誘導加熱コイルを備える。誘導加熱コイルは、複数の素線をより合わせて形成されたリッツ線と呼ばれるマグネットワイヤを渦巻状に巻き付けることで加熱コイル形状を形成している。マグネットワイヤにより形成された加熱コイルは、コイル保持部材に取り付けられる(たとえば、特許文献１参照)。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１７９０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１などに記載された従来の技術では、マグネットワイヤによる加熱コイル形状が被加熱物の加熱性能に影響する。このため、たとえば、接着剤などでマグネットワイヤをコイル保持部材へ固定するなどして、加熱コイル形状が変形しないようにする必要がある。ただ、マグネットワイヤによる加熱コイルを接着剤などでコイル保持部材へ固定する際の位置合わせなどが難しく、コイル位置およびコイル上面の高さにばらつきが発生してしまうなど、製造性が悪いという課題があった。
【０００５】
本開示は、上記のような課題を解決するため、製造性がよい誘導加熱コイルアセンブリおよび誘導加熱調理器を得るものである。
【課題を解決するための手段】
【０００６】
本開示に係る誘導加熱コイルアセンブリは、基板および基板上に設けられ、導体が渦巻状に複数回巻回されたコイルパターンを有するコイルと、コイルを保持するコイル保持部材とを備え、コイルの基板がコイル保持部材に固定される。
【０００７】
また、本開示に係る誘導加熱調理器は、上記の誘導加熱コイルアセンブリを備えるものである。
【発明の効果】
【０００８】
本開示によれば、基板にコイルパターンが設けられたコイルを備え、基板をコイル保持部材に取り付けてコイルとコイル保持部材とを固定することで、位置合わせを容易に行うことができる。このため、コイルパターンをコイル保持部材に取り付ける際の製造性が向上する。
【図面の簡単な説明】
【０００９】

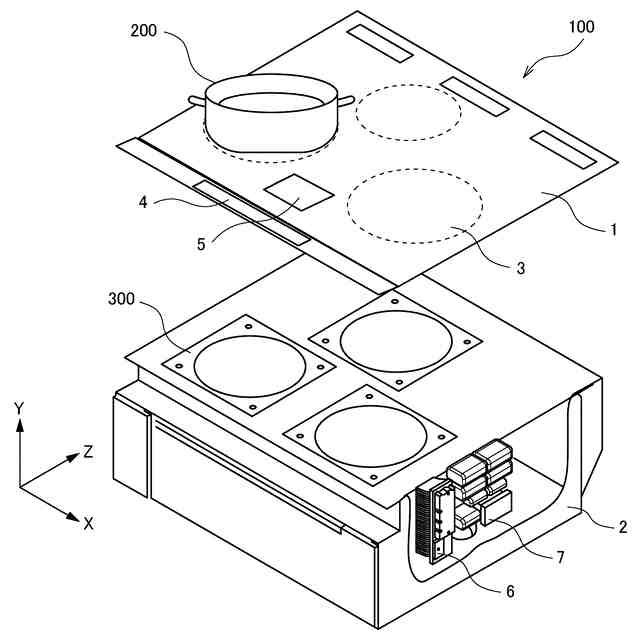

実施の形態１に係る誘導加熱調理器１００の一構成例を示す概略構成図である。

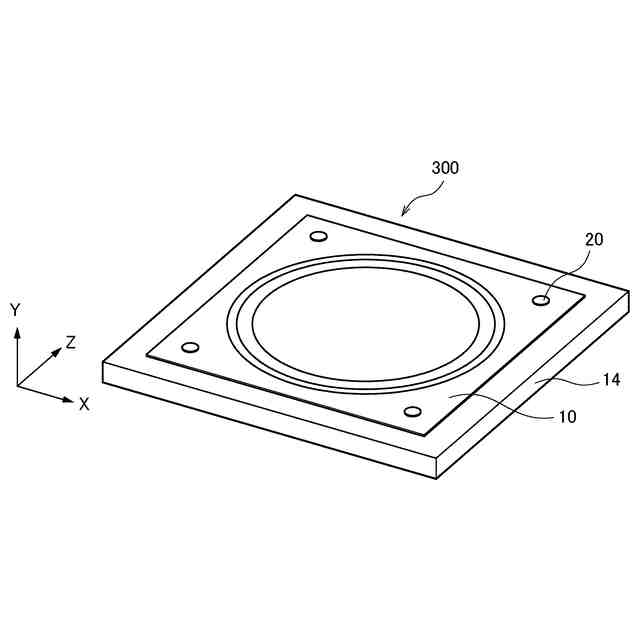

実施の形態１に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。

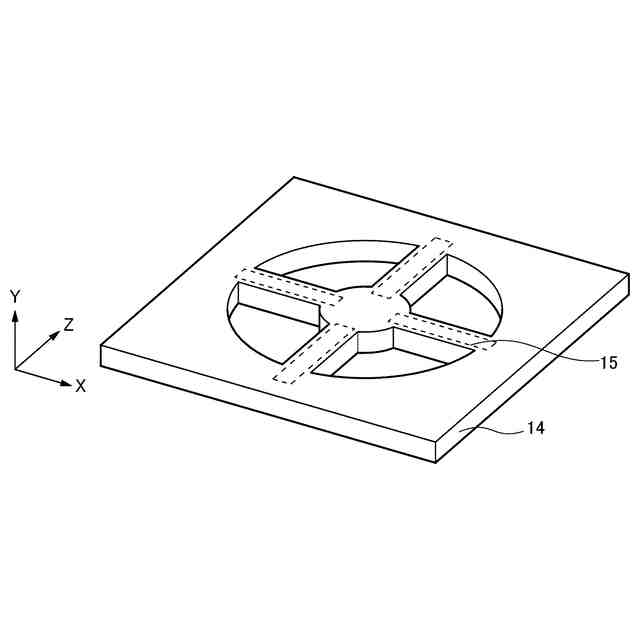

実施の形態１に係るコイル保持部材１４の一構成例を示した斜視図である。

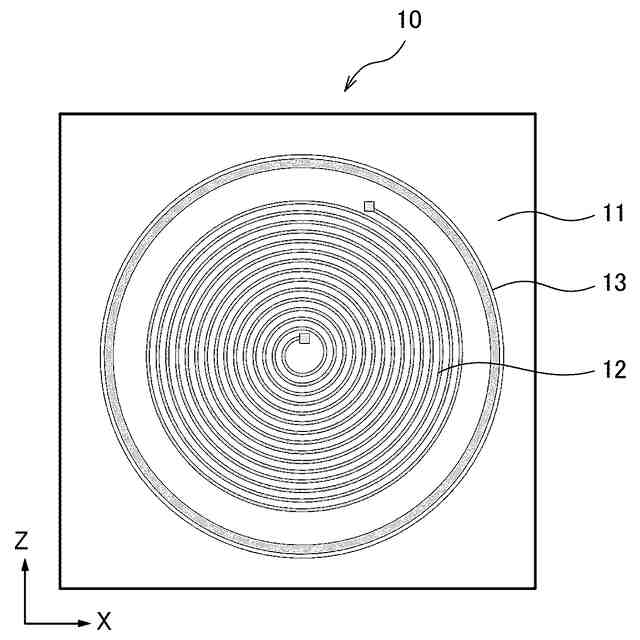

実施の形態１に係るコイル１０の構成例を示す平面図である。

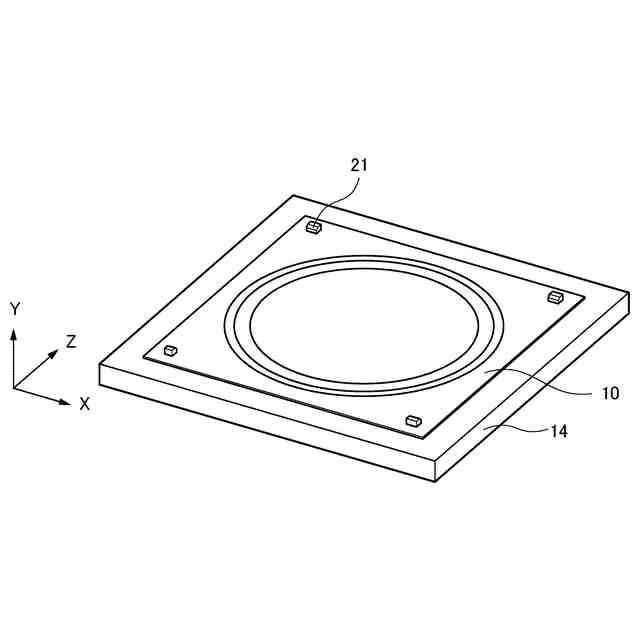

実施の形態１の変形例１に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。

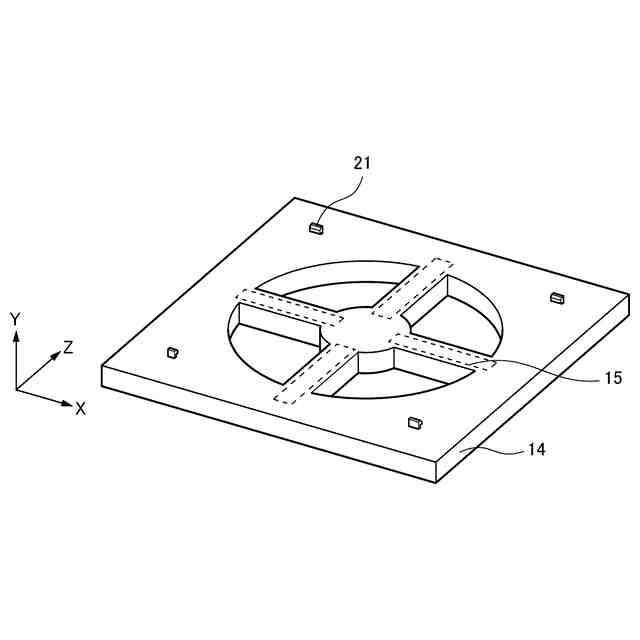

実施の形態１の変形例１に係るコイル保持部材１４を示す斜視図である。
実施の形態１の変形例１に係るコイル１０を示す斜視図である。
実施の形態１の変形例２に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。

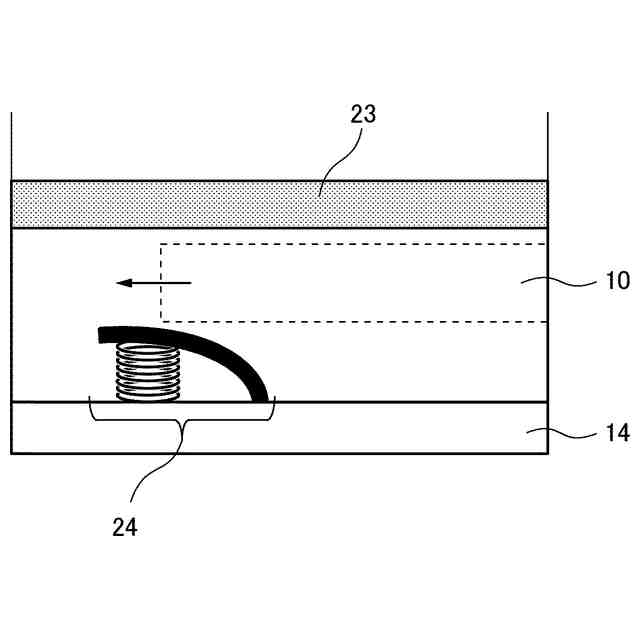

実施の形態１の変形例２に係るコイル保持部材１４のレール部２３周辺における拡大図である。
実施の形態２に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。
実施の形態２に係るコイル保持部材１４の一構成例を示した斜視図である。
実施の形態２に係るコイル１０の一構成例を示す平面図である。
実施の形態２に係るコイル１０の別の一構成例を示す平面図である。
実施の形態２の変形例１に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。
実施の形態２の変形例２に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。
実施の形態３に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。
実施の形態３の変形例１に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。
実施の形態３の変形例２に係る誘導加熱コイルアセンブリ３００の一構成例を示す斜視図である。
【発明を実施するための形態】
【００１０】
以下、本開示に係る誘導加熱コイルアセンブリおよび誘導加熱調理器における実施の形態を、図面を参照して説明する。本開示は、以下の実施の形態に限定されるものではなく、本開示の主旨を逸脱しない範囲で種々に変形することが可能である。また、本開示は、以下の各実施の形態に示す構成のうち、組合せ可能な構成のあらゆる組合せを含むものである。また、図面に示す誘導加熱コイルアセンブリおよび誘導加熱調理器は、本開示の技術思想が適用される機器の一例を示すものであり、図面に示された態様によって、適用機器が限定されるものではない。また、以下の説明において、理解を容易にするために方向を表す用語（たとえば「右」、「左」、「前」、「後」など）を適宜用いるが、これらは説明のためのものであって、本開示に係る内容を限定するものではない。また、各図において、同一の符号を付したものは、同一のまたはこれに相当するものであり、これは明細書の全文において共通している。なお、各図面では、各構成部材の相対的な寸法関係または形状など実際のものとは異なる場合がある。
（【００１１】以降は省略されています）
