公開番号2025135135
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032771
出願日2024-03-05
発明の名称車両サービス管理装置、車両サービス管理方法および車両サービス管理プログラム
出願人株式会社オートネットワーク技術研究所,住友電装株式会社,住友電気工業株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H02J 7/00 20060101AFI20250910BHJP(電力の発電,変換,配電)
要約【課題】車両の停車中または駐車中において実行中のサービスを適切なタイミングで起動する。
【解決手段】車両に搭載される車両サービス管理装置であって、前記車両が停車中または駐車中である対象状態において、前記車両に設けられるバッテリの容量であるバッテリ容量を監視する監視部と、前記車両において提供されるサービスの起動に要する前記バッテリの容量である起動容量であって、前記対象状態において提供される前記サービスである対象サービスの起動に要する前記起動容量を取得する取得部と、前記監視部によって監視された前記バッテリ容量、および前記取得部によって取得された前記起動容量に基づいて、前記対象サービスの起動を判断する判断処理を行う判断部とを備える。
【選択図】図2
特許請求の範囲【請求項１】
車両に搭載される車両サービス管理装置であって、
前記車両が停車中または駐車中である対象状態において、前記車両に設けられるバッテリの容量であるバッテリ容量を監視する監視部と、
前記車両において提供されるサービスの起動に要する前記バッテリの容量である起動容量であって、前記対象状態において提供される前記サービスである対象サービスの起動に要する前記起動容量を取得する取得部と、
前記監視部によって監視された前記バッテリ容量、および前記取得部によって取得された前記起動容量に基づいて、前記対象サービスの起動を判断する起動判断処理を行う判断部とを備える、車両サービス管理装置。
続きを表示（約 1,700 文字）【請求項２】
前記判断部は、前記起動判断処理において、前記監視部によって監視された前記バッテリ容量が前記取得部によって取得された前記起動容量に所定のマージン値を加算した値以上である場合、前記起動について肯定的な判断を行う、請求項１に記載の車両サービス管理装置。
【請求項３】
前記車両には、複数の車載装置が搭載され、
前記車両サービス管理装置は、さらに、
前記判断部によって前記起動判断処理において前記起動について肯定的な判断が行われた場合、前記複数の車載装置のうち、前記対象サービスに対応する前記車載装置であるサービス対応装置を特定する特定部と、
前記特定部によって特定された前記サービス対応装置の動作を開始させる制御部とを備える、請求項１または請求項２に記載の車両サービス管理装置。
【請求項４】
前記取得部は、さらに、前記対象サービスの提供を維持するために要する前記バッテリの容量である維持容量を取得し、
前記判断部は、前記取得部によって取得された前記維持容量にさらに基づいて、前記起動判断処理を行う、請求項１または請求項２に記載の車両サービス管理装置。
【請求項５】
前記取得部は、前記対象サービスの提供時間に基づく前記維持容量を取得する、請求項４に記載の車両サービス管理装置。
【請求項６】
前記取得部は、さらに、前記対象サービスと前記起動容量との対応関係を示す対応情報を取得し、
前記取得部は、取得した前記対応情報に基づいて、前記対象サービスに対応する前記起動容量を取得する、請求項１または請求項２に記載の車両サービス管理装置。
【請求項７】
前記車両サービス管理装置は、さらに、
前記監視部によって監視された前記バッテリ容量に基づいて、前記対応情報における、前記監視部が前記バッテリ容量を監視する際に起動された前記対象サービスに対応する前記起動容量を更新する更新部を備える、請求項６に記載の車両サービス管理装置。
【請求項８】
前記監視部は、さらに、前記バッテリの、劣化に関する状態を監視し、
前記車両サービス管理装置は、さらに、
前記監視部によって監視された前記状態が所定条件を満たす場合、所定の通知を行う通知部を備える、請求項１または請求項２に記載の車両サービス管理装置。
【請求項９】
車両に搭載される車両サービス管理装置における車両サービス管理方法であって、
前記車両が停車中または駐車中である対象状態において、前記車両に設けられるバッテリの容量であるバッテリ容量を監視するステップと、
前記車両において提供されるサービスの起動に要する前記バッテリの容量である起動容量であって、前記対象状態において提供される前記サービスである対象サービスの起動に要する前記起動容量を取得するステップと、
監視した前記バッテリ容量、および取得した前記起動容量に基づいて、前記対象サービスの起動を判断する起動判断処理を行うステップとを含む、車両サービス管理方法。
【請求項１０】
車両に搭載される車両サービス管理装置において用いられる車両サービス管理プログラムであって、
コンピュータを、
前記車両が停車中または駐車中である対象状態において、前記車両に設けられるバッテリの容量であるバッテリ容量を監視する監視部と、
前記車両において提供されるサービスの起動に要する前記バッテリの容量である起動容量であって、前記対象状態において提供される前記サービスである対象サービスの起動に要する前記起動容量を取得する取得部と、
前記監視部によって監視された前記バッテリ容量、および前記取得部によって取得された前記起動容量に基づいて、前記対象サービスの起動を判断する起動判断処理を行う判断部、
として機能させるための、車両サービス管理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車両サービス管理装置、車両サービス管理方法および車両サービス管理プログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、車両において故障が発生した場合、車載装置への電力供給を停止する技術が開発されている。たとえば、特許文献１（特開２０１９－０５５６６７号公報）には、以下のような車載電子制御装置が開示されている。すなわち、車載電子制御装置は、車載バッテリから主電源開閉素子と前段定電圧回路及び後段定電圧回路を介して制御電圧が給電される演算制御部に対し、車載バッテリから第１逆流阻止ダイオード又は第２逆流阻止ダイオードを経て充電される停電補助コンデンサと退避電源開閉素子を介して得られる退避電源電圧を電源として、退避定電圧回路を介して制御電圧が給電され、電源線に地絡異常が発生しても後段定電圧回路内の出力トランジスタによって逆流阻止されて、停電補助コンデンサの逆流放電が防止される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－０５５６６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
たとえば、車両の停車中または駐車中において周辺監視等のサービスが提供される場合がある。この場合、当該サービスに対応する車載装置は、たとえば、車両のバッテリにより供給される電力を用いて動作する。
【０００５】
ここで、上記サービスを起動する際に、バッテリから当該サービスに対応する車載装置への電力供給が停止すると、サービスが正常に終了せず、当該車載装置においてハングアップまたは故障等の不具合が発生する可能性がある。サービスを適切なタイミングで起動することが可能な技術が望まれる。
【０００６】
本開示は、上述の課題を解決するためになされたもので、その目的は、サービスを適切なタイミングで起動することが可能な車両サービス管理装置、車両サービス管理方法および車両サービス管理プログラムを提供することである。
【課題を解決するための手段】
【０００７】
本開示の車両サービス管理装置は、車両に搭載される車両サービス管理装置であって、前記車両が停車中または駐車中である対象状態において、前記車両に設けられるバッテリの容量であるバッテリ容量を監視する監視部と、前記車両において提供されるサービスの起動に要する前記バッテリの容量である起動容量であって、前記対象状態において提供される前記サービスである対象サービスの起動に要する前記起動容量を取得する取得部と、前記監視部によって監視された前記バッテリ容量、および前記取得部によって取得された前記起動容量に基づいて、前記対象サービスの起動を判断する起動判断処理を行う判断部とを備える。
【０００８】
本開示の一態様は、このような特徴的な処理部を備える車両サービス管理装置として実現され得るだけでなく、車両サービス管理装置の一部または全部を実現する半導体集積回路として実現され得たり、車両サービス管理装置を含むシステムとして実現され得る。
【発明の効果】
【０００９】
本開示によれば、サービスを適切なタイミングで起動することができる。
【図面の簡単な説明】
【００１０】
図１は、本開示の実施の形態に係る車載システムの構成の一例を示す図である。

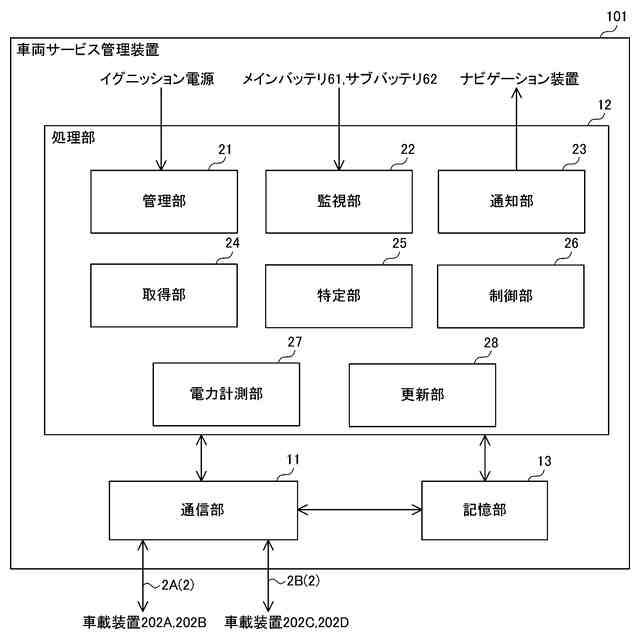

図２は、本開示の実施の形態に係る車両サービス装置の構成の一例を示す図である。

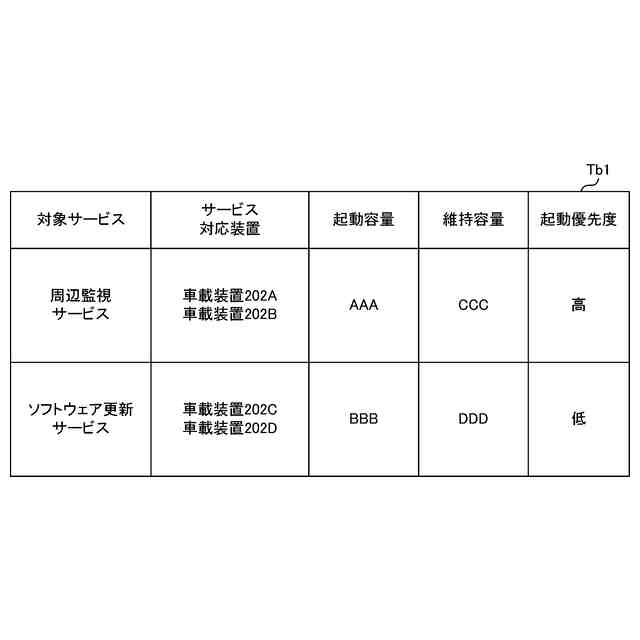

図３は、本開示の実施の形態に係る車両サービス管理装置が保存する対応テーブルの一例を示す図である。
図４は、本開示の実施の形態に係る車両サービス管理装置による更新後の対応テーブルの一例を示す図である。

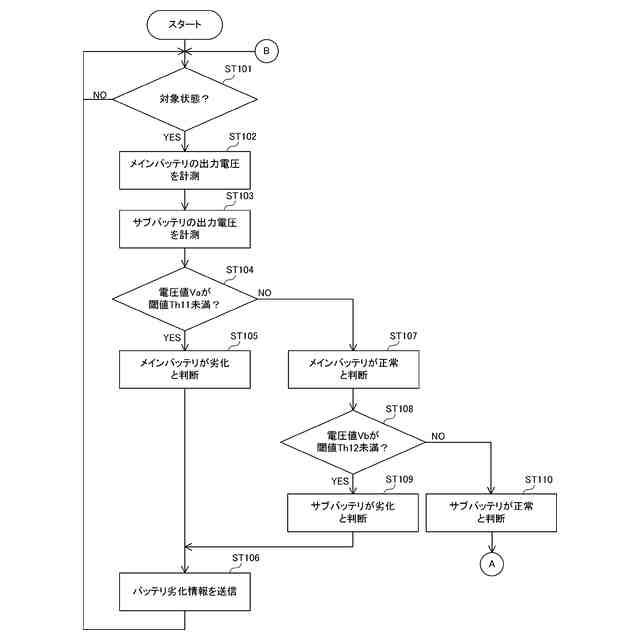

図５は、本開示の実施の形態に係る車両サービス管理装置が起動判断処理を行う際の動作手順を定めたフローチャートである。

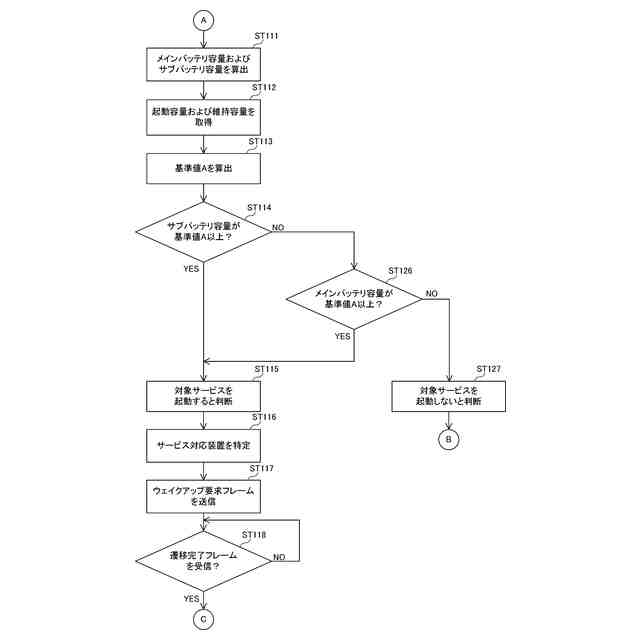

図６は、本開示の実施の形態に係る車両サービス管理装置が起動判断処理を行う際の動作手順を定めたフローチャートである。

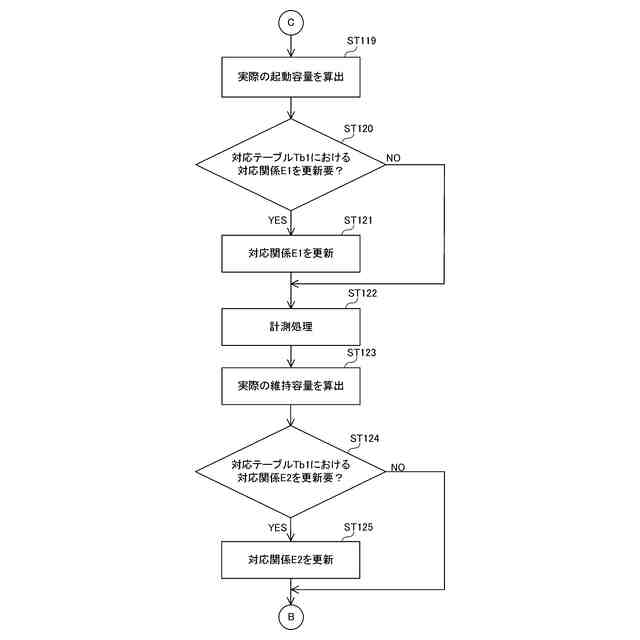

図７は、本開示の実施の形態に係る車両サービス管理装置が起動判断処理を行う際の動作手順を定めたフローチャートである。
図８は、本開示の実施の形態に係る車載システムにおける車両サービス管理装置および車載装置の処理のシーケンスの一例を示す図である。

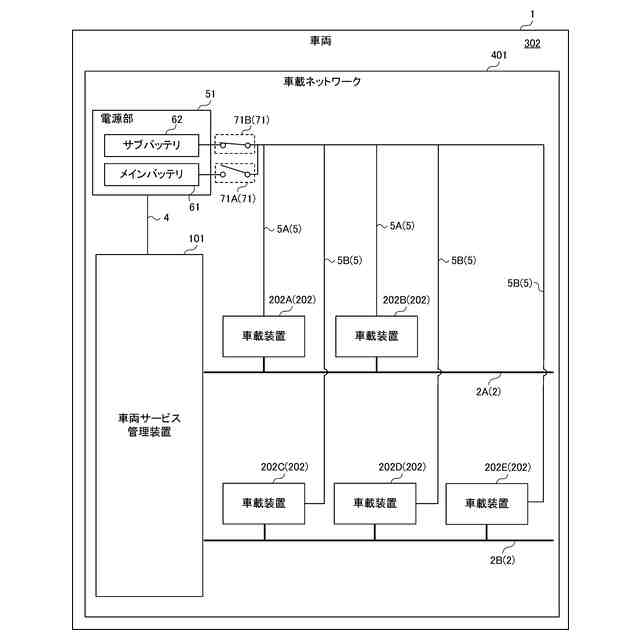

図９は、本開示の実施の形態の変形例１に係る車載システムの構成の一例を示す図である。
図１０は、本開示の実施の形態の変形例１に係る車両サービス管理装置の構成の一例を示す図である。
図１１は、本開示の実施の形態の変形例１に係る車両サービス管理装置による更新後の対応テーブルの一例を示す図である。
図１２は、本開示の実施の形態の変形例１に係る車両サービス管理装置による更新後の対応テーブルの他の例を示す図である。
図１３は、本開示の実施の形態の変形例２に係る車両サービス管理装置が保存する対応テーブルの一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
