特許ウォッチ

公開番号2025134671
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2025033438
出願日2025-03-04
発明の名称改質セルロース繊維及び重合性化合物を含有する組成物の製造方法
出願人花王株式会社
代理人個人,個人
主分類C08L 1/00 20060101AFI20250909BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】保管後の粘度変化を抑制することができる、改質セルロース繊維及び重合性化合物を含有する組成物を製造する方法を提供すること。
【解決手段】改質セルロース繊維及び重合性化合物を含有する組成物の製造方法であって、下記成分(A)と下記成分(B)を混合する工程を有し、改質セルロース繊維が下記成分(A)と下記成分(B)とがイオン結合してなる改質セルロース繊維であり、前記組成物を保管した場合、保管後の前記組成物の粘度変化が抑制されたことを特徴とする、前記組成物の製造方法。成分(A):アニオン変性セルロース繊維。成分(B):3級アミン及び4級アンモニウム化合物からなる群より選択される1種又は2種以上の化合物。
【選択図】なし
特許請求の範囲【請求項１】
改質セルロース繊維及び重合性化合物を含有する組成物の製造方法であって、
下記成分（Ａ）と下記成分（Ｂ）を混合する工程を有し、
改質セルロース繊維が、下記成分（Ａ）と下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維であり、
前記組成物を保管した場合、保管後の前記組成物の粘度変化が抑制されたことを特徴とする、前記組成物の製造方法。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
続きを表示（約 1,100 文字）【請求項２】
前記の成分（Ａ）と成分（Ｂ）を混合する工程の後で、得られた改質セルロース繊維と重合性化合物とを混合する工程を更に有する、請求項１に記載の組成物の製造方法。
【請求項３】
改質セルロース繊維と重合性化合物とを混合する工程の前に、改質セルロース繊維を微細化する工程を更に有する、請求項２に記載の組成物の製造方法。
【請求項４】
改質セルロース繊維及び重合性化合物を含有する組成物であって、
改質セルロース繊維が、下記成分（Ａ）と下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維であり、
前記組成物を４０℃で７２時間保管した後の相対粘度が５０以上２００以下である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
【請求項５】
成分（Ｂ）の分子量が５０以上５００００以下である、請求項４に記載の組成物。
【請求項６】
改質セルロース繊維及び重合性化合物を配合してなる組成物であって、
改質セルロース繊維が、下記成分（Ａ）と下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維であり、
前記組成物を４０℃で７２時間保管した後の相対粘度が５０以上２００以下である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
【請求項７】
改質セルロース繊維及び重合性化合物を含有する組成物であって、
改質セルロース繊維が、下記成分（Ａ）と分子量が５００以上５００００以下の下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
【請求項８】
改質セルロース繊維が、成分（Ａ）１００質量部に対して成分（Ｂ）を１質量部以上５０００質量部以下添加して得られるものである、請求項７に記載の組成物。
【請求項９】
組成物中の重合性化合物の含有量が、成分（Ａ）１００質量部に対して１０質量部以上１０００００質量部以下である、請求項７に記載の組成物。
【請求項１０】
組成物中の改質セルロース繊維の含有量が０．１質量％以上５０質量％以下である、請求項７に記載の組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、改質セルロース繊維及び重合性化合物を含有する組成物の製造方法に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
近年、樹脂等の材料に微細セルロース繊維を添加することにより、材料の種々の機械的特性が著しく向上することが注目されている。例えば特許文献１の実施例では、エポキシ樹脂と微細セルロース繊維複合体を含有する、非水系塗料用組成物が開示されている。
微細セルロース繊維を疎水化することで、樹脂中でナノ分散させることができるため、アクリル樹脂などの透明樹脂材料分野にこのような疎水性に改質した微細セルロース繊維を添加することで、透明性を維持したまま機械的特性を向上させることが期待できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１９８８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明者らが疎水性に改質した改質セルロース繊維とアクリルモノマー等の重合性化合物とを混合し、得られた混合物を保管したところ、次の工程に進むことができないほど、得られた混合物が著しく粘度が変化する場合があることが分かった。
【０００５】
従って、本発明は、改質セルロース繊維及び重合性化合物を含有する組成物を保管した場合であっても、保管後の前記組成物の粘度変化を抑制することができる、かかる組成物を製造する方法を提供することに関する。
【課題を解決するための手段】
【０００６】
即ち、本発明は、下記の〔１〕～〔１９〕に関するものである。
〔１〕改質セルロース繊維及び重合性化合物を含有する組成物の製造方法であって、
下記成分（Ａ）と下記成分（Ｂ）を混合する工程を有し、
改質セルロース繊維が、下記成分（Ａ）と下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維であり、
前記組成物を保管した場合、保管後の前記組成物の粘度変化が抑制されたことを特徴とする、前記組成物の製造方法。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
【０００７】
〔２〕前記の成分（Ａ）と成分（Ｂ）を混合する工程の後で、得られた改質セルロース繊維と重合性化合物とを混合する工程を更に有する、〔１〕に記載の組成物の製造方法。
〔３〕改質セルロース繊維と重合性化合物とを混合する工程の前に、改質セルロース繊維を微細化する工程を更に有する、〔２〕に記載の組成物の製造方法。
〔４〕改質セルロース繊維及び重合性化合物を含有する組成物であって、
改質セルロース繊維が、下記成分（Ａ）と下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維であり、
前記組成物を４０℃で７２時間保管した後の相対粘度が５０以上２００以下である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
〔５〕成分（Ｂ）の分子量が５０以上５００００以下である、〔４〕に記載の組成物。
〔６〕改質セルロース繊維及び重合性化合物を配合してなる組成物であって、
改質セルロース繊維が、下記成分（Ａ）と下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維であり、
前記組成物を４０℃で７２時間保管した後の相対粘度が５０以上２００以下である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
〔７〕改質セルロース繊維及び重合性化合物を含有する組成物であって、
改質セルロース繊維が、下記成分（Ａ）と分子量が５００以上５００００以下の下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
〔８〕改質セルロース繊維が、成分（Ａ）１００質量部に対して成分（Ｂ）を１質量部以上５０００質量部以下添加して得られるものである、〔７〕に記載の組成物。
〔９〕組成物中の重合性化合物の含有量が、成分（Ａ）１００質量部に対して１０質量部以上１０００００質量部以下である、〔７〕又は〔８〕に記載の組成物。
〔１０〕組成物中の改質セルロース繊維の含有量が０．１質量％以上５０質量％以下である、〔７〕～〔９〕のいずれか１項に記載の組成物。
〔１１〕成分（Ｂ）が下記式（Ａ２）で示されるポリエーテル型３級アミンである、〔７〕～〔１０〕のいずれか１項に記載の組成物。
【０００８】

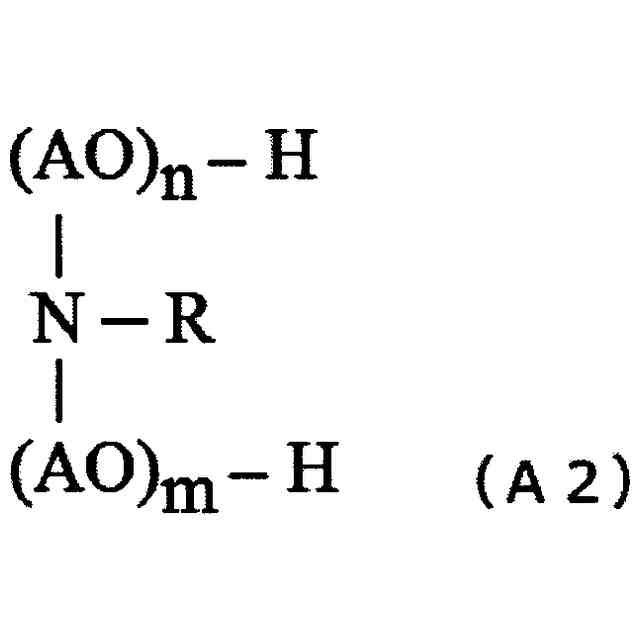

TIFF
2025134671000001.tif
43
151
【０００９】
（式中、Ｒは１価の炭化水素基であり、ＡＯは２価のアルキレンオキサイド基であって、ＡＯは互いに同一でも異なっていてもよく、ｎ、ｍはそれぞれＡＯの平均付加モル数であって、それぞれの値は１～１００であり、ｎ、ｍの合計（ｎ＋ｍ）は２以上２００以下である。）
〔１２〕改質セルロース繊維及び重合性化合物を配合してなる組成物であって、
改質セルロース繊維が、下記成分（Ａ）と分子量が５００以上５００００以下の下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：３級アミン及び４級アンモニウム化合物からなる群より選択される１種又は２種以上の化合物
〔１３〕改質セルロース繊維及び重合性化合物を含有する組成物であって、
改質セルロース繊維が、下記成分（Ａ）と下記成分（Ｂ）とがイオン結合してなる改質セルロース繊維である、組成物。
成分（Ａ）：アニオン変性セルロース繊維
成分（Ｂ）：下記式（Ａ２）で示されるポリエーテル型３級アミン
【００１０】
TIFF
2025134671000002.tif
43
151
（【００１１】以降は省略されています）

関連特許
