特許ウォッチ

公開番号2025131824
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2025099171,2022530486
出願日2025-06-13,2021-06-01
発明の名称第1の通信端末装置、第2の通信端末装置および通信システム
出願人三菱電機株式会社
代理人個人,個人
主分類H04W 76/14 20180101AFI20250902BHJP(電気通信技術)
要約【課題】サービスに要求されるQoSの確保を実現することで良好な通信を提供する通信端末装置及び通信システムを提供する。

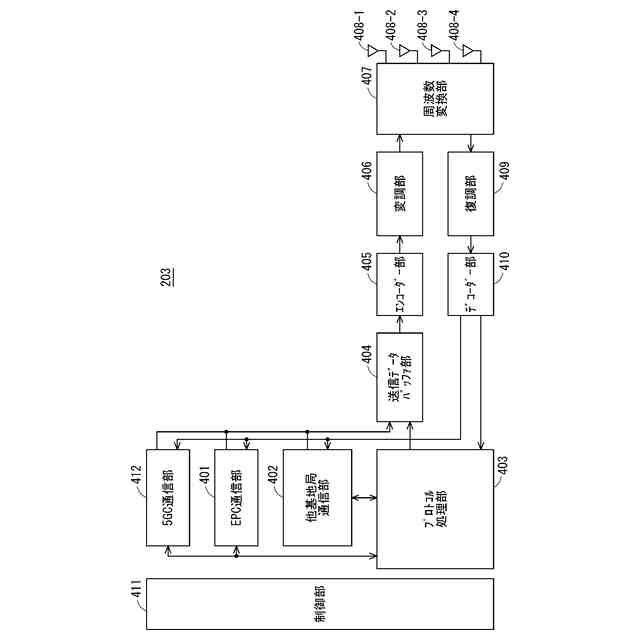

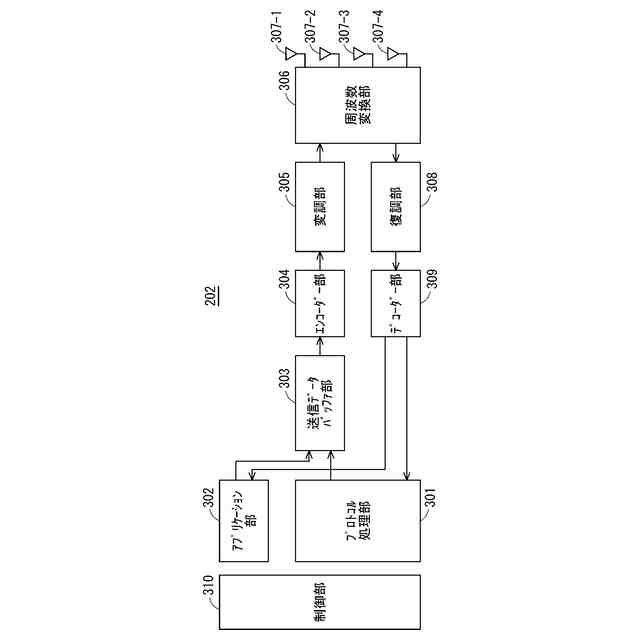

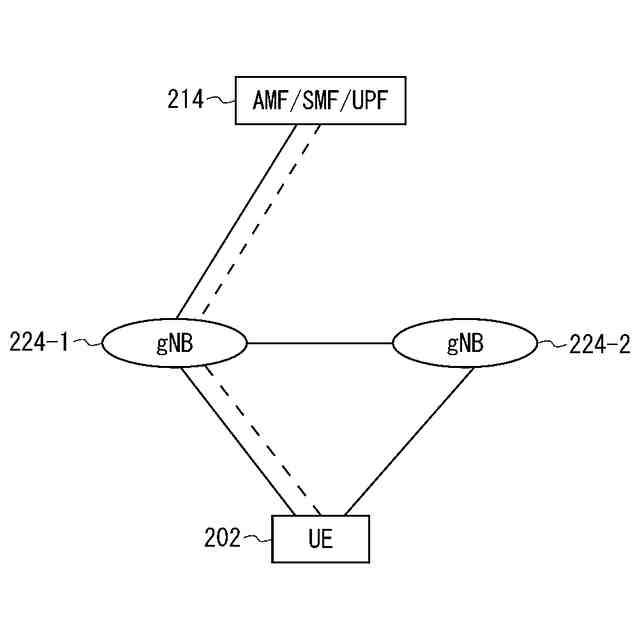

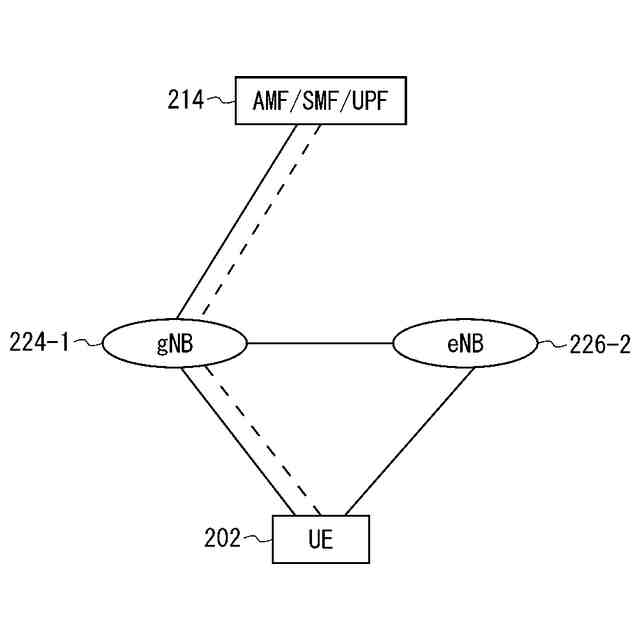

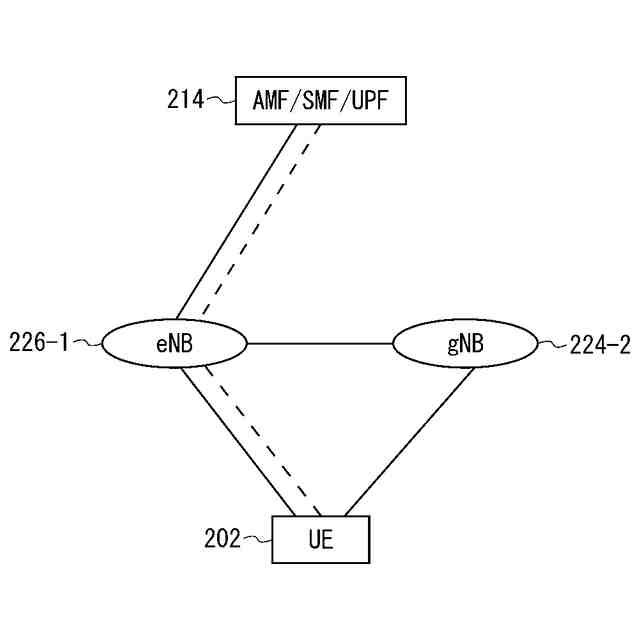

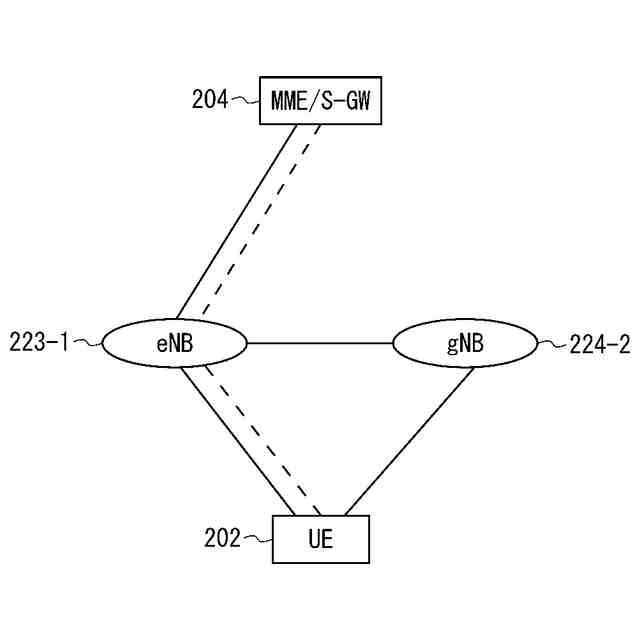

【解決手段】通信システム210は、PC5インタフェースを介したサイドリンク通信を行う、第1の通信端末装置及び第2の通信端末装置を含む複数の通信端末装置202と、1つ以上のコアネットワークノードを含むネットワークと、を備える。1つ以上のコアネットワークノードは、セッション管理機能(SMF)を含む。第1の通信端末装置は、第2の通信端末装置とネットワークとの間のリレーを実施するリレー通信端末装置であり、第1の通信端末装置とネットワークとの間のリレーのために使用されるPDU(Protocol Data Unit)セッションを確立し、リレーのためのPDUセッションを確立するための手続きにおいて、SMFに対して、第2の通信端末装置に関する情報を送信する。
【選択図】図3
特許請求の範囲【請求項１】
通信システムにおける第１の通信端末装置であって、
前記通信システムは、ＰＣ５インタフェースを介したサイドリンク通信を行う複数の通信端末装置と、１つ以上のコアネットワークノードを含むネットワークとを備え、
前記複数の通信端末装置は、前記第１の通信端末装置及び第２の通信端末装置を含み、
前記１つ以上のコアネットワークノードは、セッション管理機能（Session Management Function：ＳＭＦ）を含み、
前記第１の通信端末装置は、前記第２の通信端末装置と前記ネットワークとの間のリレーを実施するリレー通信端末装置であり、
前記第１の通信端末装置は、前記第１の通信端末装置と前記ネットワークとの間のＰＤＵ（Protocol Data Unit）セッションであって、前記リレーのために使用されるＰＤＵセッションを確立し、
前記第１の通信端末装置は、前記リレーのための前記ＰＤＵセッションを確立するための手続きにおいて、前記ＳＭＦに対して、前記第２の通信端末装置に関する情報を送信するように構成される、
第１の通信端末装置。
続きを表示（約 1,100 文字）【請求項２】
前記第２の通信端末装置に関する前記情報は、ＩＰ（Internet Protocol）情報を含む、
請求項１に記載の第１の通信端末装置。
【請求項３】
前記第１の通信端末装置は、前記リレーのための前記ＰＤＵセッションを修正するための手続きにおいて、ＱｏＳ（Quality of Service）関連情報を含むＰＤＵセッション修正要求を、前記ＳＭＦに対して送信するように構成される、
請求項１に記載の第１の通信端末装置。
【請求項４】
前記第１の通信端末装置は、前記リレーのための前記ＰＤＵセッションを確立した後に、前記ＳＭＦに対して、前記第２の通信端末装置に関する第２の情報を送信するように構成され、
前記第２の通信端末装置に関する前記第２の情報は、前記第２の通信端末装置を識別するための識別情報を含む、
請求項１に記載の第１の通信端末装置。
【請求項５】
前記第２の通信端末装置に関する前記第２の情報が、前記ＳＭＦにおいて記憶され、且つ、前記リレーのための前記ＰＤＵセッションに関連付けられる、
請求項４に記載の第１の通信端末装置。
【請求項６】
前記リレーのための前記ＰＤＵセッションを確立した後に、前記第１の通信端末装置と前記第２の通信端末装置との間においてディスカバリ処理が実行される、
請求項１に記載の第１の通信端末装置。
【請求項７】
前記第１の通信端末装置は、前記ディスカバリ処理において、前記第２の通信端末装置から、前記第２の通信端末装置がリレー機能を有する通信端末装置をサーチしていることを示す情報を受信するように構成される、
請求項６に記載の第１の通信端末装置。
【請求項８】
前記第１の通信端末装置は、前記ディスカバリ処理において、前記第２の通信端末装置に対して、前記第１の通信端末装置がリレー機能を有することを示す情報を送信するように構成される、
請求項６に記載の第１の通信端末装置。
【請求項９】
前記第１の通信端末装置は、前記リレーのための前記ＰＤＵセッションを確立した後に、前記第１の通信端末装置と前記第２の通信端末装置との間の前記ＰＣ５インタフェースを介したＰＣ５接続を確立するように構成される、
請求項１に記載の第１の通信端末装置。
【請求項１０】
前記ＰＣ５接続を確立する手続きが、前記第２の通信端末装置によって起動され、
前記第１の通信端末装置は、前記第２の通信端末装置から、前記ＰＣ５接続の確立のための要求を受信するように構成される、
請求項９に記載の第１の通信端末装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、無線通信技術に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
移動体通信システムの規格化団体である３ＧＰＰ（3rd Generation Partnership Project）において、無線区間についてはロングタームエボリューション（Long Term Evolution：ＬＴＥ）と称し、コアネットワークおよび無線アクセスネットワーク（以下、まとめて、ネットワークとも称する）を含めたシステム全体構成については、システムアーキテクチャエボリューション（System Architecture Evolution：ＳＡＥ）と称される通信方式が検討されている（例えば、非特許文献１～５）。この通信方式は３．９Ｇ（3.9 Generation）システムとも呼ばれる。
【０００３】
ＬＴＥのアクセス方式としては、下り方向はＯＦＤＭ（Orthogonal Frequency Division Multiplexing）、上り方向はＳＣ－ＦＤＭＡ（Single Carrier Frequency Division Multiple Access）が用いられる。また、ＬＴＥは、Ｗ－ＣＤＭＡ（Wideband Code Division Multiple Access）とは異なり、回線交換を含まず、パケット通信方式のみになる。
【０００４】
非特許文献１（５章）に記載される、３ＧＰＰでの、ＬＴＥシステムにおけるフレーム構成に関する決定事項について、図１を用いて説明する。図１は、ＬＴＥ方式の通信システムで使用される無線フレームの構成を示す説明図である。図１において、１つの無線フレーム（Radio frame）は１０ｍｓである。無線フレームは１０個の等しい大きさのサブフレーム（Subframe）に分割される。サブフレームは、２個の等しい大きさのスロット（slot）に分割される。無線フレーム毎に１番目および６番目のサブフレームに下り同期信号（Downlink Synchronization Signal）が含まれる。同期信号には、第一同期信号（Primary Synchronization Signal：Ｐ－ＳＳ）と、第二同期信号（Secondary Synchronization Signal：Ｓ－ＳＳ）とがある。
【０００５】
３ＧＰＰでの、ＬＴＥシステムにおけるチャネル構成に関する決定事項が、非特許文献１（５章）に記載されている。ＣＳＧ（Closed Subscriber Group）セルにおいてもｎｏｎ－ＣＳＧセルと同じチャネル構成が用いられると想定されている。
【０００６】
物理報知チャネル（Physical Broadcast Channel：ＰＢＣＨ）は、基地局装置（以下、単に「基地局」という場合がある）から移動端末装置（以下、単に「移動端末」という場合がある）などの通信端末装置（以下、単に「通信端末」という場合がある）への下り送信用のチャネルである。ＢＣＨトランスポートブロック（transport block）は、４０ｍｓ間隔中の４個のサブフレームにマッピングされる。４０ｍｓタイミングの明白なシグナリングはない。
【０００７】
物理制御フォーマットインジケータチャネル（Physical Control Format Indicator Channel：ＰＣＦＩＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＣＦＩＣＨは、ＰＤＣＣＨｓのために用いるＯＦＤＭ（Orthogonal Frequency Division Multiplexing）シンボルの数を、基地局から通信端末へ通知する。ＰＣＦＩＣＨは、サブフレーム毎に送信される。
【０００８】
物理下り制御チャネル（Physical Downlink Control Channel：ＰＤＣＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＣＣＨは、後述のトランスポートチャネルの１つである下り共有チャネル（Downlink Shared Channel：ＤＬ－ＳＣＨ）のリソース割り当て（allocation）情報、後述のトランスポートチャネルの１つであるページングチャネル（Paging Channel：ＰＣＨ）のリソース割り当て（allocation）情報、ＤＬ－ＳＣＨに関するＨＡＲＱ（Hybrid Automatic Repeat reQuest）情報を通知する。ＰＤＣＣＨは、上りスケジューリンググラント（Uplink Scheduling Grant）を運ぶ。ＰＤＣＣＨは、上り送信に対する応答信号であるＡｃｋ（Acknowledgement）／Ｎａｃｋ（Negative Acknowledgement）を運ぶ。ＰＤＣＣＨは、Ｌ１／Ｌ２制御信号とも呼ばれる。
【０００９】
物理下り共有チャネル（Physical Downlink Shared Channel：ＰＤＳＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＤＳＣＨには、トランスポートチャネルである下り共有チャネル（ＤＬ－ＳＣＨ）、およびトランスポートチャネルであるＰＣＨがマッピングされている。
【００１０】
物理マルチキャストチャネル（Physical Multicast Channel：ＰＭＣＨ）は、基地局から通信端末への下り送信用のチャネルである。ＰＭＣＨには、トランスポートチャネルであるマルチキャストチャネル（Multicast Channel：ＭＣＨ）がマッピングされている。
（【００１１】以降は省略されています）
