公開番号
2025131157
公報種別
公開特許公報(A)
公開日
2025-09-09
出願番号
2024028710
出願日
2024-02-28
発明の名称
DC-DCコンバータ
出願人
ダイヤゼブラ電機株式会社
代理人
個人
主分類
H02M
3/28 20060101AFI20250902BHJP(電力の発電,変換,配電)
要約
【課題】DABコンバータにおいて、ZVS動作を確保しつつ、インダクタ電流の実効値を低減する技術を提供する。

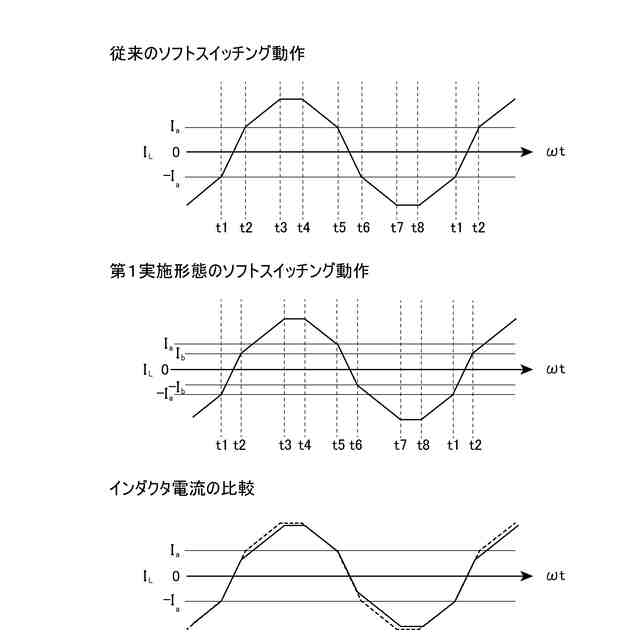

【解決手段】このDC-DCコンバータは、2つのフルブリッジ回路がトランスおよびインダクタを介して接続された構成である。制御回路は、2つのフルブリッジ回路それぞれの2つのレグが有する2つのスイッチング素子をソフトスイッチング制御する。各スイッチング素子は、寄生容量であるキャパシタ、または、並列接続された外付けのキャパシタを含む。制御回路は、各レグの有する2つのスイッチング素子のオンオフを切り替える切り替えタイミングにおいてデッドタイムを設ける。ゼロクロス店の直後の第2切り替えタイミングt2,t6におけるインダクタ電流I
L
の絶対値I
b
は、ゼロクロス点の直前の第1切り替えタイミングにおけるインダクタ電流I
L
の絶対値I
a
よりも小さい。これにより、インダクタ電流の実効値を低減できる。
【選択図】図12
特許請求の範囲
【請求項1】
2つのスイッチング素子を含むレグを2つ有する1次側フルブリッジ回路と、
2つのスイッチング素子を含むレグを2つ有する2次側フルブリッジ回路と、
前記1次側フルブリッジ回路に接続された1次側巻線と、前記2次側フルブリッジ回路に接続され、前記1次側巻線と磁気結合する2次側巻線とを有するトランスと、
前記1次側巻線または前記2次側巻線に直列接続されたインダクタンス成分と、
前記1次側フルブリッジ回路および前記2次側フルブリッジ回路それぞれの前記スイッチング素子をソフトスイッチング制御する制御回路と、
を備え、
前記1次側フルブリッジ回路および前記2次側フルブリッジ回路の有する前記スイッチング素子は、いずれも、寄生容量であるキャパシタ、または、並列接続された外付けのキャパシタを含み、
前記制御回路は、
前記レグのそれぞれについて、2つの前記スイッチング素子のオンオフを切り替える切り替えタイミングにおいて、前記レグの2つの前記スイッチング素子の両方がオフとなるデッドタイムを設け、
前記トランスおよび前記インダクタンス成分の等価インダクタに流れるインダクタ電流の極性が反転するゼロクロス点の直前の前記切り替えタイミングである第1切り替えタイミングにおいて、前記1次側フルブリッジ回路の前記レグの前記スイッチング素子のオンオフを切り替え、
前記ゼロクロス点の直後の前記切り替えタイミングである第2切り替えタイミングにおいて、前記2次側フルブリッジ回路の前記レグの前記スイッチング素子のオンオフを切り替え、
前記第2切り替えタイミングにおける前記インダクタ電流の値の絶対値は、前記第1切り替えタイミングにおける前記インダクタ電流の値の絶対値よりも小さい、DC-DCコンバータ。
続きを表示(約 1,200 文字)
【請求項2】
請求項1に記載のDC-DCコンバータであって、
前記第1切り替えタイミングにおける前記インダクタ電流の値の絶対値は、閾値電流以上である、DC-DCコンバータ。
【請求項3】
請求項2に記載のDC-DCコンバータであって、
前記第2切り替えタイミングにおける前記インダクタ電流の値の絶対値は、前記閾値電流よりも小さい、DC-DCコンバータ。
【請求項4】
請求項3に記載のDC-DCコンバータであって、
前記第2切り替えタイミングにおける前記インダクタ電流の値の絶対値は、前記閾値電流の半分よりも小さい、DC-DCコンバータ。
【請求項5】
請求項2ないし請求項4のいずれか一項に記載のDC-DCコンバータであって、
前記閾値電流は、前記等価インダクタに蓄積されるエネルギーが、前記第1切り替えタイミングにおいてオンオフを切り替える2つの前記スイッチング素子の含む2つの前記キャパシタに蓄積されるエネルギー以上となるように設定される、DC-DCコンバータ。
【請求項6】
請求項5に記載のDC-DCコンバータであって、
前記閾値電流をI
ref
、前記1次側フルブリッジ回路の入力電圧をVx、前記第1切り替えタイミングにおいてオンオフを切り替える2つの前記スイッチング素子の含む2つの前記キャパシタのキャパシタンスをそれぞれC、前記等価インダクタのインダクタンスをL、補正係数をαで示した場合、
I
ref
=α・Vx・√(2C/L)
を満たす、DC-DCコンバータ。
【請求項7】
請求項2ないし請求項4のいずれか一項に記載のDC-DCコンバータであって、
前記閾値電流は、前記1次側フルブリッジ回路の入力電圧に基づいて決定され、前記入力電圧が変動するに従って可変する、DC-DCコンバータ。
【請求項8】
請求項1に記載のDC-DCコンバータであって、
前記第2切り替えタイミングにおける前記インダクタ電流の値の絶対値は、ゼロ近傍の設定値である、DC-DCコンバータ。
【請求項9】
請求項1に記載のDC-DCコンバータであって、
前記制御回路は、前記第2切り替えタイミングの前記デッドタイムを、前記ゼロクロス点において開始する、DC-DCコンバータ。
【請求項10】
請求項1ないし請求項4、請求項8、および請求項9のいずれか一項に記載のDC-DCコンバータであって、
前記第1切り替えタイミングの前記デッドタイムと、前記第2切り替えタイミングの前記デッドタイムとは、異なる、DC-DCコンバータ。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、DC-DCコンバータに関する。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
DC-DCコンバータなどの電力変換装置では、スイッチング損失を低減して、高効率で電力伝送を行うため、また、ノイズを低減して、スイッチングサージを抑えて、耐圧の低い安価な素子を用いるために、ゼロボルトスイッチング(以下、ZVSと言う)が用いられている。
【0003】
特許文献1には、DAB(デュアルアクティブブリッジ)コンバータの1次側と2次側とで電圧不均衡である場合に、スイッチング時の電流(インダクタ電流)を一定以上に保つことによって簡易な制御でZVS動作を行い、かつ、スイッチング損失を低減する方法が開示されている。
【先行技術文献】
【特許文献】
【0004】
特開2020-5332号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
この方法では、1次側のスイッチング時の電流値と、2次側のスイッチング時の電流値とを一致させることで、損失を平衡化させるようにDABを駆動していた。しかしながら、この方法では、インダクタ電流の実効値が大きくなってしまうという欠点がある。インダクタ電流が大きい場合、インダクタやトランスにおける銅損や、スイッチング素子の導通損失が増加する。また、大きなインダクタ電流が流れる中スイッチング素子がターンオフする際に高dv/dtとなり、スイッチング損失が増加する懸念もある。
【0006】
そこで、本発明は、DABコンバータにおいて、ZVS動作を確保しつつ、インダクタ電流の実効値を低減する技術を提供することを目的とする。
【課題を解決するための手段】
【0007】
上記課題を解決するため、本願の第1発明は、2つのスイッチング素子を含むレグを2つ有する1次側フルブリッジ回路と、2つのスイッチング素子を含むレグを2つ有する2次側フルブリッジ回路と、前記1次側フルブリッジ回路に接続された1次側巻線と、前記2次側フルブリッジ回路に接続され、前記1次側巻線と磁気結合する2次側巻線とを有するトランスと、前記1次側巻線または前記2次側巻線に直列接続されたインダクタンス成分と、前記1次側フルブリッジ回路および前記2次側フルブリッジ回路それぞれの前記スイッチング素子をソフトスイッチング制御する制御回路と、を備え、前記1次側フルブリッジ回路および前記2次側フルブリッジ回路の有する前記スイッチング素子は、いずれも、寄生容量であるキャパシタ、または、並列接続された外付けのキャパシタを含み、前記制御回路は、前記レグのそれぞれについて、2つの前記スイッチング素子のオンオフを切り替える切り替えタイミングにおいて、前記レグの2つの前記スイッチング素子の両方がオフとなるデッドタイムを設け、前記トランスおよび前記インダクタンス成分の等価インダクタに流れるインダクタ電流の極性が反転するゼロクロス点の直前の前記切り替えタイミングである第1切り替えタイミングにおいて、前記1次側フルブリッジ回路の前記レグの前記スイッチング素子のオンオフを切り替え、前記ゼロクロス点の直後の前記切り替えタイミングである第2切り替えタイミングにおいて、前記2次側フルブリッジ回路の前記レグの前記スイッチング素子のオンオフを切り替え、前記第2切り替えタイミングにおける前記インダクタ電流の値の絶対値は、前記第1切り替えタイミングにおける前記インダクタ電流の値の絶対値よりも小さい、DC-DCコンバータである。
【0008】
本願の第2発明は、第1発明のDC-DCコンバータであって、前記第1切り替えタイミングにおける前記インダクタ電流の値の絶対値は、閾値電流以上である。
【0009】
本願の第3発明は、第2発明のDC-DCコンバータであって、前記第2切り替えタイミングにおける前記インダクタ電流の値の絶対値は、前記閾値電流よりも小さい。
【0010】
本願の第4発明は、第3発明のDC-DCコンバータであって、前記第2切り替えタイミングにおける前記インダクタ電流の値の絶対値は、前記閾値電流の半分よりも小さい。
(【0011】以降は省略されています)
