発明の名称漏水測定装置用洗浄装置及び漏水測定装置
出願人中国電力株式会社
代理人弁理士法人維新国際特許事務所,個人,個人
主分類G01F 1/00 20220101AFI20250901BHJP(測定;試験)
要約【課題】越流部及びその周辺の洗浄をより確実に行うことができる漏水測定装置用洗浄装置を提供する。
【解決手段】堰22の越流部22aの上流側の水位を測定することにより、越流部22aを越流する漏水27の漏水量を測定する漏水測定装置に設けられる洗浄装置であって、漏水27を一時的に貯留する水槽20内から越流部22aに向かって圧力流体である洗浄水28を噴射する噴射ノズル3と、越流部22aの洗浄時に、水槽20の外に配される噴射ノズル3を水槽20内に移動させる移動手段と、を備え、移動手段は、噴射ノズル3をその噴出口が水平方向に又は斜め上方を向くように保持する保持部を備える漏水測定装置用洗浄装置2による。

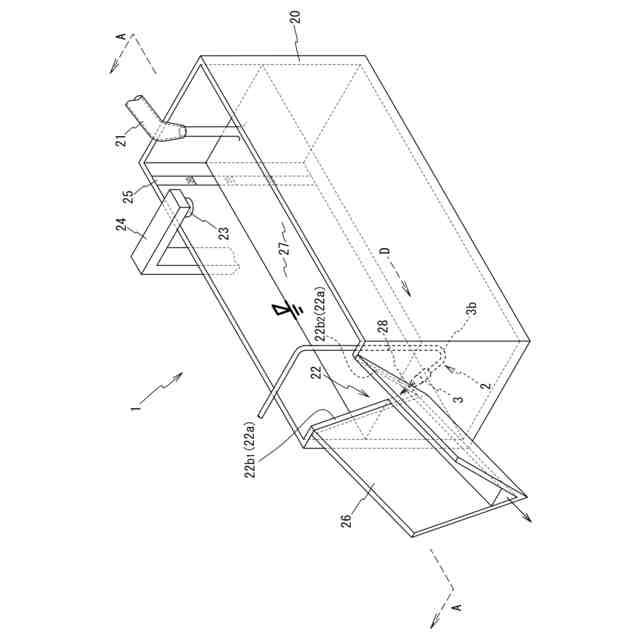

【選択図】図1
特許請求の範囲【請求項１】
堰の越流部の上流側の水位を測定することにより、前記越流部を越流する漏水の漏水量を測定する漏水測定装置に設けられる洗浄装置であって、
前記漏水を一時的に貯留する水槽内から前記越流部に向かって圧力流体である洗浄水を噴射する噴射ノズルと、
前記越流部の洗浄時に、前記水槽内において前記噴射ノズルを移動させる移動手段と、を備え、
前記移動手段は、前記噴射ノズルをその噴出口が水平方向に又は斜め上方を向くように保持する保持部を備えることを特徴とする漏水測定装置用洗浄装置。
続きを表示（約 450 文字）【請求項２】
前記保持部は、水平に対する、前記噴出口から噴射される前記洗浄水の噴射方向のなす角度θが０≦θ≦４５°になるように前記噴射ノズルを保持することを特徴とする請求項１に記載の漏水測定装置用洗浄装置。
【請求項３】
前記移動手段は、前記保持部を前記水槽内において所望方向に移動させる位置制御機構を備え、
前記位置制御機構は、
前記保持部を鉛直方向に昇降させる昇降機構と、
前記昇降機構を前記堰に沿ってかつ水平にスライドさせる二次元移動機構と、を備えることを特徴とする請求項１又は請求項２に記載の漏水測定装置用洗浄装置。
【請求項４】
請求項１又は請求項２に記載の洗浄装置と、
前記水槽と、
前記水槽の最下流位置に配される板状の壁体の上縁側をＶ字状に切り欠いてなる前記越流部を有する三角堰と、
前記水槽において前記越流部の下流側に一体に連結され、断面Ｖ字形をなす樋状の導水路と、を備えることを特徴とする漏水測定装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、堰の越流部の上流側の水位を測定することにより、越流部を越流する漏水の漏水量を測定する漏水測定装置に設けられる洗浄装置及びそれを備える漏水測定装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
一般に、重力式コンクリートダム等のダムでは、コンクリートの打設継目部、ひび割れ部、岩盤部、岩盤接触部、地山等から漏水が生じる。
また、漏水は、ダムの安定と密接な関係にあるため、ダムの安全管理上極めて重要で、河川法等でその測定、報告が義務付けられている。
【０００３】
漏水の測定には、容器に貯留、排水する方法、転倒枡による方法、三角堰、四角堰等の堰越流による方法、電磁流量計による方法等があり、漏水量の大小、測定場所、測定頻度等を考慮して、効果的な方法で測定が行われている。
【０００４】
ここで、漏水の測定方法として特に、三角堰による堰越流による方法を採用する場合の状況について図８及び図９を参照しながら説明する。

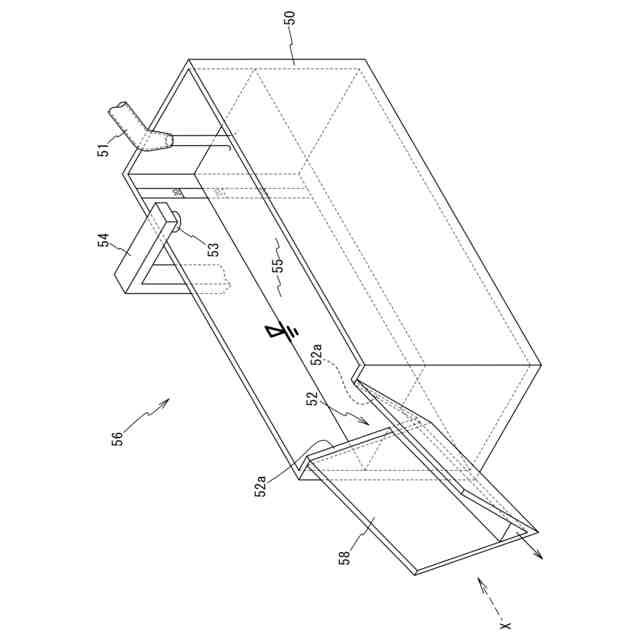

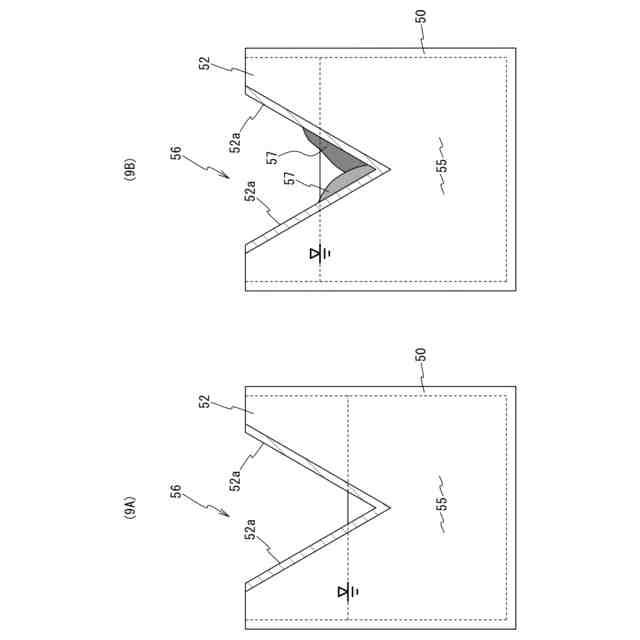

図８は三角堰を有する従来の漏水測定装置の斜視図である。また、図９Ａは正常時の三角堰を図８中の符号Ｘで示す方向から見た正面図であり、図９Ｂは異常時の三角堰を図８中の符号Ｘで示す方向から見た正面図である。
従来の漏水測定装置５６は、漏水供給管５１から供給される漏水５５を一時貯留するための、上部開口を有する容器状でかつ立方体形の水槽５０と、この水槽５０の下流側に配される板状の壁体の上縁をＶ字形に切り欠いてなる三角堰５２と、水槽５０に付設される支持構造５４に支持され、水槽５０上流側の水位を測定する水位検出器５３を備えている。
そして、図８に示すような従来の漏水測定装置５６を用いて漏水量の測定を行う際は、水槽５０において三角堰５２の上流側（漏水供給管５１が配される側）の水位を水位検出器５３により測定し、測定された上記水位に基づいて三角堰５２を越流する漏水５５（図９Ａを参照）の越流量を計算により求めることよりダムの漏水量をリアルタイムに計測し、この計測した漏水量のうちの毎日定時のものを計測値として記録及び報告している。
【０００５】
ところで、ダムの漏水５５中には不純物（水垢、石灰分、微生物等）が含まれている。そして、漏水５５中の上記不純物が三角堰５２の越流部５２ａに付着すると、越流部５２ａの断面形状が変化し、これにより三角堰５２の上流側の水位が上昇し（図９Ａ、９Ｂを参照）、正確な越流量の計測ができなくなる。
このため、三角堰５２の越流部５２ａをブラシで清掃する等の方法を定期的（例えば、１回／週）に実施し、越流部５２ａに付着した付着物５７を除去する必要があった。
ところが、三角堰５２の越流部５２ａでは常時漏水５５が流れているため、越流部５２ａを定期的に清掃しても徐々に付着物５７が生じ、見かけ上、次第に漏水量が増加しているような状態となり（図９Ａ、９Ｂを参照）、正確な越流量の計測ができないといった課題があった。
【０００６】
さらに、三角堰５２を備える従来の漏水測定装置５６の形態は様々なものがあり、三角堰５２の越流部５２ａを越流した漏水５５がそのまま水槽５０の外に排出されるもの以外にも、例えば図８に示すように三角堰５２の下流側に断面Ｖ字状をなす樋状の導水路５８を備えているものがある。
また、特に三角堰５２が導水路５８を備える場合は、導水路５８の内側面にも上記付着物５７が生じるせいで、上記課題が一層顕著化していた。
【０００７】
また、三角堰５２を備える従来の漏水測定装置５６は、通常、ダムの監査廊に設置されており、作業員が現場を往復するのに数時間もの時間を要する場合も少なくないため、三角堰５２を頻繁に清掃することは、作業員にとって大きな負担となっていた。
上述のような課題に対処するための先願としては、本発明と同一の出願人による例えば以下に示すような特許文献１が知られている。
【０００８】
特許文献１には「漏水測定装置」という名称で、漏水測定装置に関し、特に、三角堰、四角堰等の堰を利用して、対象の施設の漏水量を測定する漏水測定装置に関する発明が開示されている。
特許文献１に開示される漏水測定装置（１）は、同文献の図２に示される符号をそのまま用いて説明すると、堰（５）の越流部（６）の上流側の水位を測定することにより、越流部（６）を越流する漏水の漏水量を測定する漏水測定装置（２）であって、越流部（６）に向けて圧縮空気を噴射させることにより、越流部（６）に付着した不純物を除去する不純物除去手段（２５）を備える。
また、特許文献１に開示される漏水測定装置（１）における不純物除去手段（１５）は、越流部（６）に向けて圧縮空気を噴射させる噴射ノズル（１６）～（１８）と、噴射ノズル（１６）～（１８）に圧縮空気を供給するコンプレッサー（２２）とを備えている。
上述のような特許文献１に開示される漏水測定装置によれば、越流部（６）に付着する不純物を除去できるので、越流部（６）の断面形状を一定に保つことができ、これにより越流部（６）の上流側の水位を一定の精度で測定でき、越流部（６）を越流する漏水量を一定の精度で測定できる。
【先行技術文献】
【特許文献】
【０００９】
特開２０１４－１７８１７４号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
特許文献１に開示される発明では、越流部（６）に対して、水平に対して斜め上方から４５°鉛直下方側に傾斜して、かつ上流側から下流側に向かって圧縮空気を噴射するよう構成されている。また、越流部（６）では、常時漏水が越流しており、その水深が一様でないことが予想される。
そして、特許文献１に開示される発明では、越流部（６）に向かって圧縮空気を噴射した際の圧力は、越流部（６）を漏水が越流していない場合のようにダイレクトに越流部（６）に届かない。
つまり、特許文献１に開示される発明では、越流部（６）を越流する漏水が、噴射ノズルから噴出される圧縮空気の流路を遮る物理的な障害になる。
（【００１１】以降は省略されています）
