発明の名称ガスケット
出願人中国電力株式会社
代理人弁理士法人維新国際特許事務所,個人,個人
主分類H01F 27/04 20060101AFI20250731BHJP(基本的電気素子)
要約【課題】一次ブッシングから取り外して交換する作業を短時間で容易かつ安全に行うことが可能なガスケットを提供する。

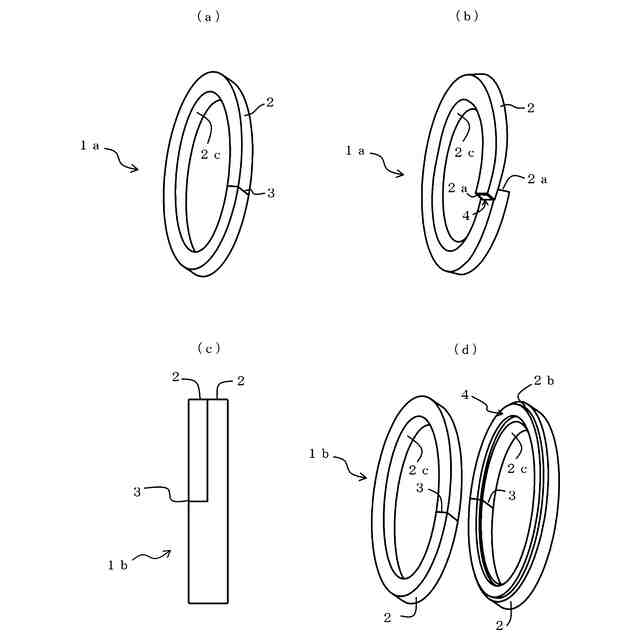

【解決手段】ガスケット1aでは、円環状をなすニトリルゴム製の板材2の一部が切れ込み3によって切断され、この切れ込み3によって形成された切断面2aに、基材の両面にゴム用の接着剤又は粘着剤が塗布された両面テープ4が貼付されている。また、ガスケット1bは、側面2bに両面テープ4が貼付されている一対の板材2、2によって構成されている。
【選択図】図1
特許請求の範囲【請求項１】
柱上変圧器の一次ブッシングが内部に配置されるガスケットであって、
円環の一部が切れ込みによって切断された形状をなす板状の少なくとも１つの弾性部材からなることを特徴とするガスケット。
続きを表示（約 330 文字）【請求項２】
側面に接着層又は粘着層が形成された一対の前記弾性部材からなることを特徴とする請求項１に記載のガスケット。
【請求項３】
一対の前記弾性部材の前記側面同士が、前記切れ込みの設けられている箇所を除いて、半周分を超えない範囲で接続されていることを特徴とする請求項２に記載のガスケット。
【請求項４】
基材の両面にゴム用の接着剤又は粘着剤が塗布された両面テープが前記弾性部材の前記側面に貼付されていることを特徴とする請求項２又は請求項３に記載のガスケット。
【請求項５】
前記弾性部材は、前記切れ込みによって形成された切断面に接着層又は粘着層が形成されていることを特徴とする請求項１に記載のガスケット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電柱に設置された変圧器（柱上変圧器）の一次ブッシングに用いられるガスケットに係り、特に、一次ブッシングから取り外して交換する作業を短時間で容易かつ安全に行うことが可能なガスケットに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
柱上変圧器の一次ブッシングには、変圧器本体の気密性を高めるとともに絶縁油の漏洩や外部からの雨水の侵入を防ぐためにガスケットが取り付けられている。飛来した塩化物や塵埃が一次ブッシングに蓄積すると、一次ブッシングとケースの間で沿面放電が繰り返し発生し、その熱によってガスケットが焼損することが知られている。ガスケットが焼損して変圧器本体の気密性が低下すると、気化した絶縁油の漏洩や外部からの雨水の侵入によって、変圧器本体が焼損してしまうおそれがある。このような事態を防ぐため、現在では、ガスケットの素材がコルク合成ゴムからニトリルゴムに変更されているが、ガスケットを定期的に交換する必要があることに変わりはない。
【０００３】

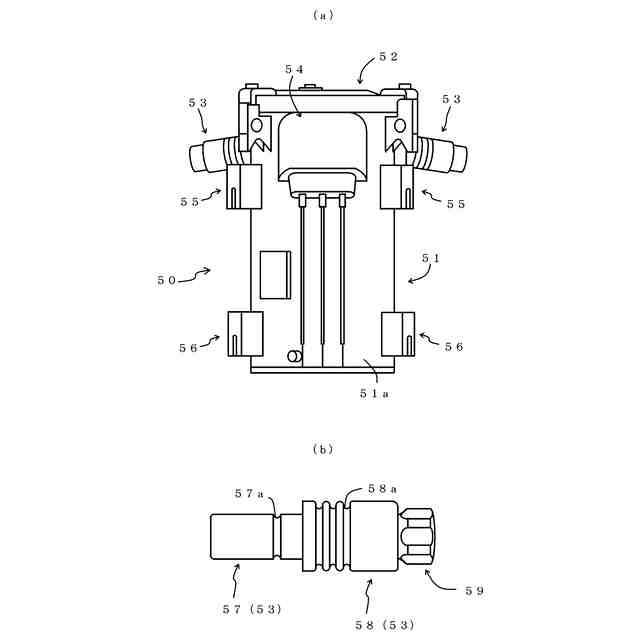

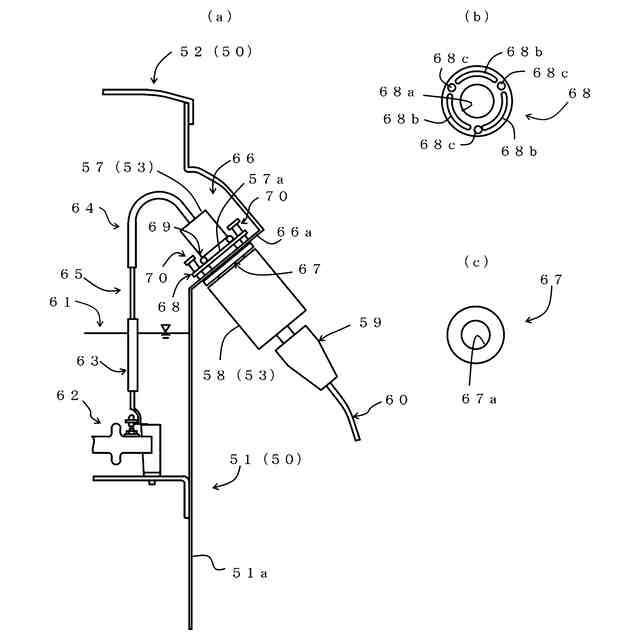

ここで、柱上変圧器の一次ブッシングの構造について図５及び図６を用いて説明する。図５（ａ）及び図５（ｂ）はそれぞれ柱上変圧器５０の正面図及び一次ブッシング５３の側面図である。また、図６（ａ）は柱上変圧器５０の内部構造の一部を示した断面図であり、図６（ｂ）及び図６（ｃ）はそれぞれ取付金具６８及びガスケット６７の平面図である。
なお、図６（ａ）では一次ブッシング５３について環状凹部５８ａの図示を省略するとともに、柱上変圧器５０の外箱本体５１と上蓋５２について断面であることを示すハッチングの図示を省略している。
【０００４】
図５（ａ）に示すように、柱上変圧器５０はエポキシなどの樹脂でモールドされた高電圧巻線と、その内側に配置された低電圧巻線と、これらの巻線が周囲に配置された鉄心と、金属やガラス繊維強化樹脂などの合成樹脂によって形成された外箱本体５１と、外箱本体５１の上部に取り付けられた上蓋５２と、外箱本体５１の側面５１ａに設けられた一対の一次ブッシング５３、５３及び二次ブッシング５４を備えており、外箱本体５１の側面５１ａの上部と下部には一対の上部ハンガー座５５、５５及び一対の下部ハンガー座５６、５６が二次ブッシング５４を間に挟んで対称に、かつ、外箱本体５１の側面５１ａの周方向に見た場合の位置が同じになるようにそれぞれ設置されている。
図５（ｂ）に示すように、一次ブッシング５３は硬質磁器によって形成され、外周面にバネ溝５７ａが周設された小径部５７と外周面に複数の環状凹部５８ａが周設された大径部５８からなり、内部には中心導体（図示せず）が挿通されている。そして、大径部５８の先端側には、同じく硬質磁器によって形成された端子金具用蓋５９が取り付けられている。
【０００５】
図６（ａ）乃至図６（ｃ）に示すように、一次ブッシング５３には上述の中心導体にリード線６０が端子金具用蓋５９によって接続されており、柱上変圧器５０の内部には絶縁油６１に浸漬された状態で端子台６２が設置されている。そして、端子台６２には、電気用軟銅線からなり、紙チューブ６３やポリエステルフィルム製の絶縁チューブ６４によって部分的に被覆されるとともに一端が中心導体に接続された端子線６５の他端が接続されている。また、柱上変圧器５０の外箱本体５１には一次ブッシング取付用ポケット６６が設けられており、一次ブッシング取付用ポケット６６の底板６６ａに設けられたブッシング孔（図示せず）には、挿通孔６７ａを有し、円環状の板材からなるニトリルゴム製のガスケット６７が嵌合された状態で一次ブッシング５３の小径部５７が挿通されている。さらに、一次ブッシング取付用ポケット６６の内部に配置された一次ブッシング５３の小径部５７には円環状をなす金属製の取付金具６８が嵌合されている。
【０００６】
取付金具６８は、断面が円弧状をなす３つの環状受止部６８ｂが挿通孔６８ａの周縁に外側へ膨らむように周設されており、隣り合う２つの環状受止部６８ｂ、６８ｂの間にはネジ孔６８ｃがそれぞれ設けられている。そして、一次ブッシング５３の小径部５７は、バネ溝５７ａにコイルバネ６９が嵌め込まれた状態で、取付金具６８のネジ孔６８ｃにネジ７０が螺入されることにより、一次ブッシング取付用ポケット６６の底板６６ａに固定されている。
【０００７】

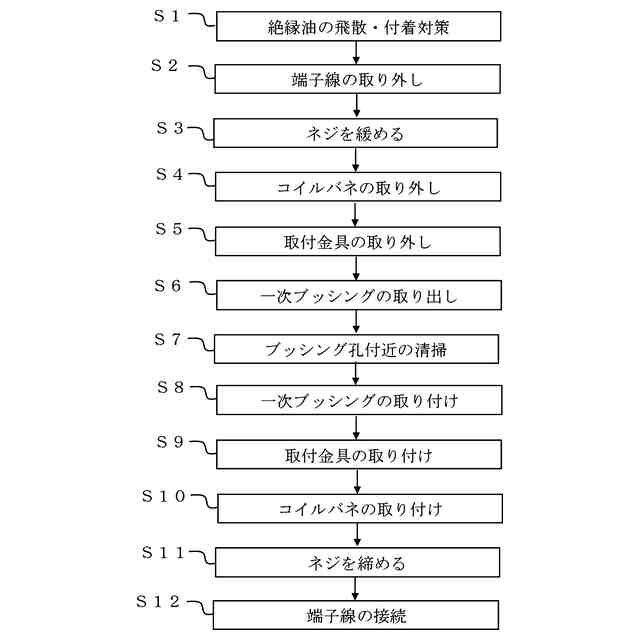

つぎに、ガスケット６７の交換作業について図７を用いて説明する。図７は従来のガスケット６７を交換する際の作業手順を示したフローチャートである。
図７に示すように、まず、絶縁油６１の飛散と付着を防ぐための対策を行った後、端子台６２から端子線６５を取り外す（ステップＳ１及びステップＳ２）。つぎに、取付金具６８のネジ７０を緩めて、一次ブッシング５３の小径部５７のバネ溝５７ａからコイルバネ６９を取り外すとともに取付金具６８を一次ブッシング５３の小径部５７から取り外す（ステップＳ３乃至ステップＳ５）。そして、一次ブッシング取付用ポケット６６の底板６６ａに設けられたブッシング孔から一次ブッシング５３の小径部５７を取り出した後、一次ブッシング５３の小径部５７からガスケット６７を取り外す（ステップＳ６）。そして、一次ブッシング取付用ポケット６６の底板６６ａに対し、ブッシング孔付近の清掃を行う（ステップＳ７）。
【０００８】
つぎに、新しいガスケット６７が嵌合された状態の一次ブッシング５３の小径部５７を一次ブッシング取付用ポケット６６の底板６６ａに設けられたブッシング孔に挿通した後、取付金具６８を小径部５７に取り付ける（ステップＳ８及びステップＳ９）。さらに、小径部５７のバネ溝５７ａにコイルバネ６９を嵌め込むとともに、取付金具６８のネジ孔６８ｃに螺入されているネジ７０を締め付けることにより、一次ブッシング５３を一次ブッシング取付用ポケット６６の底板６６ａに固定する（ステップＳ１０及びステップＳ１１）。その後、端子線６５を端子台６２に接続する（ステップＳ１２）。
このように、従来のガスケット６７では、一次ブッシング５３から取り外して交換する際に、絶縁油６１に浸漬された状態の端子台６２から端子線６５を取り外す必要がある。そのため、絶縁油６１が飛散したり、作業者に付着したりしないようにするための作業が発生し、ガスケット６７の交換に多くの時間と労力を要していた。また、一次ブッシング５３を柱上変圧器５０から取り外す際に、外箱本体５１に一次ブッシング５３を固定するために用いられている小さな部品が絶縁油６１の中に落下して、その回収が困難になってしまうおそれもあった。
【０００９】
柱上変圧器の一次ブッシングに取り付けられているガスケットについては、例えば、特許文献１に「柱上変圧器一次ブッシングのガスケット補助パッキング」という名称で、柱上変圧器の交換時等に取付孔から絶縁油が漏出することを防ぐパッキングに関する発明が開示されている。
特許文献１の図面に記載された符号を用いて説明すると、特許文献１には、難燃性のＡＣＳ樹脂からなり環状体の外周の一か所が前後方向に分断された弾性枠体１と、独立気泡の合成ゴムからなり、環状体の外周の一か所が前後方向に分断された形状をなして弾性枠体１の一端側の内周面７に貼り合わせて取着される封止材２と、弾性枠体１に締止手段として取り付けられるインシュロック機構３を備えた構造のガスケット補助パッキングＡとともに、コルク材からなり、碍子本体２３の基端側部２３ａに嵌合されるドーナツ板状のガスケット２９が記載されている。
このような構造によれば、ガスケット２９に亀裂が入ったとしても、変圧器の移動や載せ替え工事の際に変圧器が傾いたときに一次ブッシングの取付孔から漏れ出る絶縁油が封止材２の内部に閉じ込められるため、周囲に飛散するおそれがない。
【先行技術文献】
【特許文献】
【００１０】
特開２００７－１２７２３号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
