公開番号2025127896
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024891
出願日2024-02-21
発明の名称画像形成システム
出願人キヤノン株式会社
代理人弁理士法人近島国際特許事務所
主分類B65H 31/02 20060101AFI20250826BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】排出されたシートを取り出す際の作業性を向上する。
【解決手段】シートSに画像を形成する画像形成ユニット30を有する画像形成装置10と、画像形成装置10に対して上部に着脱可能に装着される排出装置100と、を備える。排出装置100は、排出位置と、シートの排出方向の下流側が排出位置に位置するときよりも下方となる取出位置と、に移動可能であり、排出されたシートを支持する第1排出トレイ111と、第1排出トレイ111が排出位置に位置するときに、第1排出トレイ111に排出されたシートが排出方向の上流側に移動することを規制する第1ストッパ161と、を有する。第1排出トレイ111は、取出位置に位置するときに、第1排出トレイ111に排出されたシートが排出方向の下流側に移動することを規制する第2ストッパ141を有する。
【選択図】図2
特許請求の範囲【請求項１】
シートに画像を形成する画像形成部を有する画像形成装置と、
前記画像形成装置に対して上部に着脱可能に装着される排出装置と、を備え、
前記排出装置は、
第１位置と、シートの排出方向の下流側が前記第１位置に位置するときよりも下方となる第２位置と、に移動可能であり、排出されたシートを支持する支持部と、
前記支持部が前記第１位置に位置するときに、前記支持部に排出されたシートが排出方向の上流側に移動することを規制する第１ストッパと、を有し、
前記支持部は、前記第２位置に位置するときに、前記支持部に排出されたシートが前記排出方向の下流側に移動することを規制する第２ストッパを有する、
ことを特徴とする画像形成システム。
続きを表示（約 2,000 文字）【請求項２】
前記支持部は、
前記排出方向の上流側に配置され、前記第１位置と前記第２位置とに回動可能にする支点を有し、
前記第２位置に位置するときに、シートを支持する支持面が水平となる角度以下となる、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項３】
前記排出装置は、前記画像形成装置に固定された筐体を有し、
前記支持部及び前記筐体のうちの一方は、係合凸部を有し、
前記支持部及び前記筐体のうちの他方は、前記係合凸部が係合することで前記支持部を前記第１位置に位置決めする第１係合凹部と、前記係合凸部が係合することで前記支持部を前記第２位置に位置決めする第２係合凹部と、前記第１係合凹部と前記第２係合凹部との間に配置され、前記支持部が前記第１位置から前記第２位置まで回動するときに、前記係合凸部が前記第１係合凹部から前記第２係合凹部まで乗り越えながら移動する突出部と、を有する、
ことを特徴とする請求項２に記載の画像形成システム。
【請求項４】
前記支持部が前記第１位置から前記第２位置に回動するときに前記係合凸部が前記第１係合凹部から前記第２係合凹部に移動する際に必要な外力を第１外力とした場合に、
前記支持部が前記第２位置から前記第１位置に回動するときに前記係合凸部が前記第２係合凹部から前記第１係合凹部に移動する際に必要な外力は、前記第１外力より小さい第２外力である、
ことを特徴とする請求項３に記載の画像形成システム。
【請求項５】
前記支持部が前記第１位置から前記第２位置に回動するときに、前記係合凸部が前記第１係合凹部に対して摺動する第１摺動方向の前記突出部の突出方向に対する小さい方の角度を第１角度とした場合に、
前記支持部が前記第２位置から前記第１位置に回動するときに、前記係合凸部が前記第２係合凹部に対して摺動する第２摺動方向の前記突出部の前記突出方向に対する小さい方の角度は、前記第１角度より大きい第２角度である、
ことを特徴とする請求項４に記載の画像形成システム。
【請求項６】
前記画像形成装置の上部に設けられ、原稿の画像を読み取る読取部と、前記読取部を覆う開閉可能な原稿押さえ部と、を有する画像読取装置を備え、
前記支持部は、前記原稿押さえ部の上方に配置され、かつ、前記第１位置に位置するときに、前記原稿押さえ部を開放しても前記原稿押さえ部に干渉しない位置に配置されている、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項７】
前記支持部は、第１支持部であり、
前記排出装置は、
第３位置と、シートの排出方向の下流側が前記第３位置に位置するときよりも下方となる第４位置と、に移動可能であり、前記第１支持部より上方に配置され、かつ、排出されたシートを支持する第２支持部と、
前記第２支持部が前記第３位置に位置するときに、前記第２支持部に排出されたシートが前記排出方向の上流側に移動することを規制する第３ストッパと、を有し、
前記第２支持部は、前記第４位置に位置するときに、前記第２支持部に排出されたシートが前記排出方向の下流側に移動することを規制する第４ストッパを有する、
ことを特徴とする請求項１に記載の画像形成システム。
【請求項８】
前記排出装置は、
第５位置と、シートの排出方向の下流側が前記第５位置に位置するときよりも下方となる第６位置と、に移動可能であり、前記第２支持部より上方に配置され、かつ、排出されたシートを支持する第３支持部と、
前記第３支持部が前記第５位置に位置するときに、前記第３支持部に排出されたシートが前記排出方向の上流側に移動することを規制する第５ストッパと、を有し、
前記第３支持部は、前記第６位置に位置するときに、前記第３支持部に排出されたシートが前記排出方向の下流側に移動することを規制する第６ストッパを有する、
ことを特徴とする請求項７に記載の画像形成システム。
【請求項９】
前記排出装置は、
第７位置と、シートの排出方向の下流側が前記第７位置に位置するときよりも下方となる第８位置と、に移動可能であり、前記第３支持部より上方に配置され、かつ、排出されたシートを支持する第４支持部と、
前記第４支持部が前記第７位置に位置するときに、前記第４支持部に排出されたシートが前記排出方向の上流側に移動することを規制する第７ストッパと、を有し、
前記第４支持部は、前記第８位置に位置するときに、前記第４支持部に排出されたシートが前記排出方向の下流側に移動することを規制する第８ストッパを有する、
ことを特徴とする請求項８に記載の画像形成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複写機、プリンタ等の電子写真方式や静電記録方式、インクジェット方式等を採用した画像形成装置に、シートを排出する排出装置を装着してなる画像形成システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、複写機やプリンタ等の画像形成システムにおいて、画像形成部を有する画像形成装置と、画像形成装置に対して着脱可能に装着され、画像形成装置から搬送されたシートを排出する排出装置と、を有するものが知られている（特許文献１参照）。この画像形成システムでは、省スペース化を図るため、排出装置は画像形成装置の上部に装着されており、そのため排出装置においてシートの搬送経路が垂直に設けられている。
【０００３】
この排出装置は、垂直方向に並んで配置された複数段の排出トレイを有している。各排出トレイは、排出されたシートを積載して支持する支持面においてシート排出方向の上流側に位置を合わせてシートを整列するために、この上流側が低くなるように傾斜して設けられている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１９４５４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上述した特許文献１に記載の画像形成システムでは、排出装置の排出トレイがシート排出方向において斜め上方を向くように配置されているので、上下の排出トレイ同士の間隔が狭くなっていた。また、排出装置は画像形成装置の上部に装着されているので、排出トレイは高い位置に設けられている。これらの理由から、排出されたシートを取り出す際の作業性が悪かった。
【０００６】
本発明は、排出されたシートを取り出す際の作業性を向上できる画像形成システムを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様は、シートに画像を形成する画像形成部を有する画像形成装置と、前記画像形成装置に対して上部に着脱可能に装着される排出装置と、を備え、前記排出装置は、第１位置と、シートの排出方向の下流側が前記第１位置に位置するときよりも下方となる第２位置と、に移動可能であり、排出されたシートを支持する支持部と、前記支持部が前記第１位置に位置するときに、前記支持部に排出されたシートが排出方向の上流側に移動することを規制する第１ストッパと、を有し、前記支持部は、前記第２位置に位置するときに、前記支持部に排出されたシートが前記排出方向の下流側に移動することを規制する第２ストッパを有することを特徴とする画像形成システムである。
【発明の効果】
【０００８】
本発明によれば、画像形成システムにおいて、排出されたシートを取り出す際の作業性を向上できる。
【図面の簡単な説明】
【０００９】
実施形態に係る画像形成システムにおけるカバーを閉じた状態を示す断面図である。

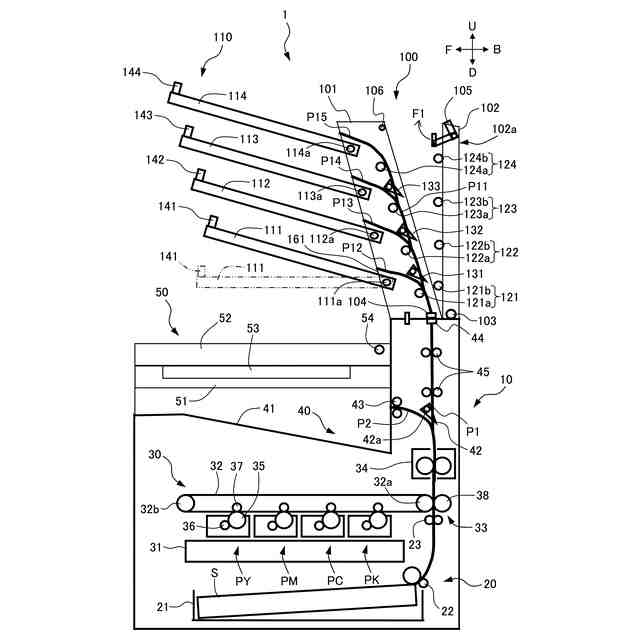

実施形態に係る画像形成システムにおけるカバーを開いた状態を示す断面図である。

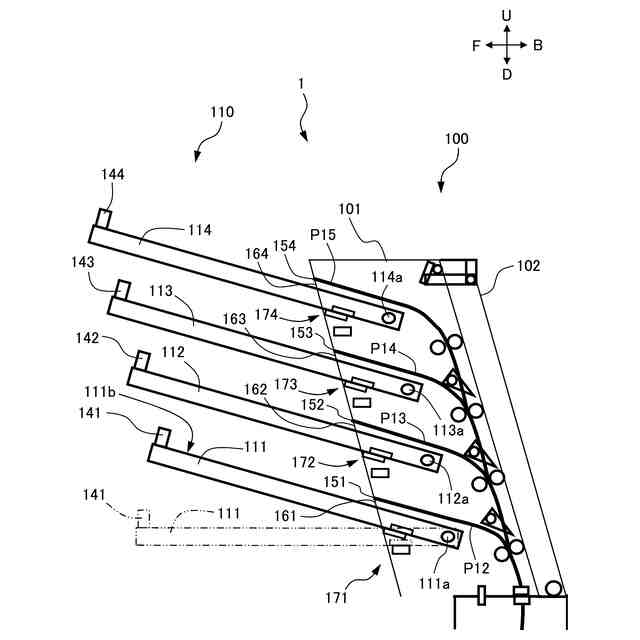

実施形態に係る画像形成システムにおける排出トレイの位置決め機構を示す断面図である。
実施形態に係る画像形成システムにおける排出トレイの位置決め機構を示す説明図であり、（Ａ）は側面図、（Ｂ）は（Ａ）のＩ－Ｉ線で切断した状態を示す断面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態を、図１～図４を参照しながら詳細に説明する。本実施形態では、画像形成システム１は、画像形成装置１０と排出装置１００とを有している。画像形成装置１０としては、一例としてタンデム型のフルカラープリンタを適用した場合について説明している。但し、本発明はタンデム型の画像形成装置１０に限られず、他の方式の画像形成装置であってもよく、また、フルカラーであることにも限られず、モノクロやモノカラーであってもよく、更にはインクジェット記録方式の画像形成装置に適用してもよい。
（【００１１】以降は省略されています）
