公開番号2025127608
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024389
出願日2024-02-21
発明の名称時計用部品、時計、および、時計用部品の製造方法
出願人セイコーエプソン株式会社
代理人弁理士法人樹之下知的財産事務所
主分類G04B 15/14 20060101AFI20250826BHJP(時計)
要約【課題】実現できる色相を増やすことができる時計用部品を提供すること。
【解決手段】時計用部品は、時計用部品としての形状を備え、シリコンを主成分とする基材と、基材に積層される光反射層と、を備え、光反射層は、基材に近い側から順に積層される、第1層、第2層、および、第3層を有し、第1層は、酸化シリコンを用いて形成され、第2層は、シリコンを用いて形成され、第3層は、第2層とは異なる屈折率を有する材料にてALD法を用いて形成される、ことを特徴とする。
【選択図】図4
特許請求の範囲【請求項１】
時計用部品としての形状を備え、シリコンを主成分とする基材と、
前記基材に積層される光反射層と、を備え、
前記光反射層は、前記基材に近い側から順に積層される、第１層、第２層、および、第３層を有し、
前記第１層は、酸化シリコンを用いて形成され、
前記第２層は、シリコンを用いて形成され、
前記第３層は、前記第２層とは異なる屈折率を有する材料にてＡＬＤ法を用いて形成される
ことを特徴とする時計用部品。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の時計用部品において、
前記第３層の屈折率は、１．３以上、かつ、２．７以下である
ことを特徴とする時計用部品。
【請求項３】
請求項２に記載の時計用部品において、
前記第３層の屈折率は、１．７以上、かつ、２．７以下である
ことを特徴とする時計用部品。
【請求項４】
請求項１に記載の時計用部品において、
前記第３層は、酸化アルミニウム、窒化アルミニウム、酸化シリコン、窒化シリコン、酸化チタン、窒化チタン、および、酸化ハフニウムのいずれか一つを用いて形成される
ことを特徴とする時計用部品。
【請求項５】
請求項１に記載の時計用部品において、
前記第１層および前記第２層は、ＡＬＤ法以外の方法を用いて形成される
ことを特徴とする時計用部品。
【請求項６】
請求項１に記載の時計用部品において、
前記第１層の層厚は、５０ｎｍ以上、かつ、６００ｎｍ以下であり、
前記第２層の層厚は、２０ｎｍ以上、かつ、３００ｎｍ以下であり、
前記第３層の層厚は、１０ｎｍ以上、かつ、１５０ｎｍ以下である
ことを特徴とする時計用部品。
【請求項７】
請求項１から請求項６のいずれか一項に記載の時計用部品を備える
ことを特徴とする時計。
【請求項８】
請求項７に記載の時計において、
開口を有する文字板と、
透光性を備えるカバー部材と、を備え、
前記開口および前記カバー部材を通して前記時計用部品を視認可能である
ことを特徴とする時計。
【請求項９】
請求項７に記載の時計において、
透光性を備える裏蓋を備え、
前記裏蓋を通して時計用部品が視認可能である
ことを特徴とする時計。
【請求項１０】
シリコンを用いて形成される板状部材をエッチングすることで、時計用部品としての形状を備える基材、および、前記基材を支持するタイバーを形成するエッチング工程と、
前記エッチング工程の後に実施され、前記基材の一方の面、前記一方の面とは反対側の他方の面、および、前記一方の面と前記他方の面とを接続する側面に、第１層、第２層、および、第３層を有する光反射層を積層する反射層積層工程と、
前記反射層積層工程の後に実施され、前記タイバーを切断するタイバー切断工程と、を備え、
前記反射層積層工程は、熱酸化法により酸化シリコンを用いて前記第１層を形成する第１層形成工程と、低圧ＣＶＤ法によりシリコンを用いて前記第２層を形成する第２層形成工程と、ＡＬＤ法により前記第２層とは異なる屈折率を持つ材料を用いて前記第３層を形成する第３層形成工程と、を有する
ことを特徴とする時計用部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時計用部品、時計、および、時計用部品の製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、シリコンを主成分とする基材に、第１酸化シリコン層と、シリコン層と、第２酸化シリコン層とがこの順で積層された３層構造の光反射層を設けることが開示されている。
【０００３】
特許文献１では、シリコン製の基材に、相対的に低屈折率層である酸化シリコン層と、相対的に高屈折率層であるシリコン層とが交互に３層積層されているので、基材に酸化シリコン層を１層積層させた場合に比べて、発色性よく加飾することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１４８６５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１では、第１酸化シリコン層、シリコン層、第２酸化シリコン層の３層の層厚の組み合わせにより色相を制御しているが、層厚の変更のみでは実現できる色相に限りがあるといった問題があった。
【課題を解決するための手段】
【０００６】
本開示の時計用部品は、時計用部品としての形状を備え、シリコンを主成分とする基材と、前記基材に積層される光反射層と、を備え、前記光反射層は、前記基材に近い側から順に積層される、第１層、第２層、および、第３層を有し、前記第１層は、酸化シリコンを用いて形成され、前記第２層は、シリコンを用いて形成され、前記第３層は、前記第２層とは異なる屈折率を有する材料にてＡＬＤ法を用いて形成されることを特徴とする。
【０００７】
本開示の時計は、前記時計用部品を備えることを特徴とする。
【０００８】
本開示の時計用部品の製造方法は、シリコンを用いて形成される板状部材をエッチングすることで、時計用部品としての形状を備える基材、および、前記基材を支持するタイバーを形成するエッチング工程と、前記エッチング工程の後に実施され、前記基材の一方の面、前記一方の面とは反対側の他方の面、および、前記一方の面と前記他方の面とを接続する側面に、第１層、第２層、および、第３層を有する光反射層を積層する反射層積層工程と、前記反射層積層工程の後に実施され、前記タイバーを切断するタイバー切断工程と、を備え、前記反射層積層工程は、熱酸化法により酸化シリコンを用いて前記第１層を形成する第１層形成工程と、低圧ＣＶＤ法によりシリコンを用いて前記第２層を形成する第２層形成工程と、ＡＬＤ法により前記第２層とは異なる屈折率を持つ材料を用いて前記第３層を形成する第３層形成工程と、を有することを特徴とする。
【図面の簡単な説明】
【０００９】

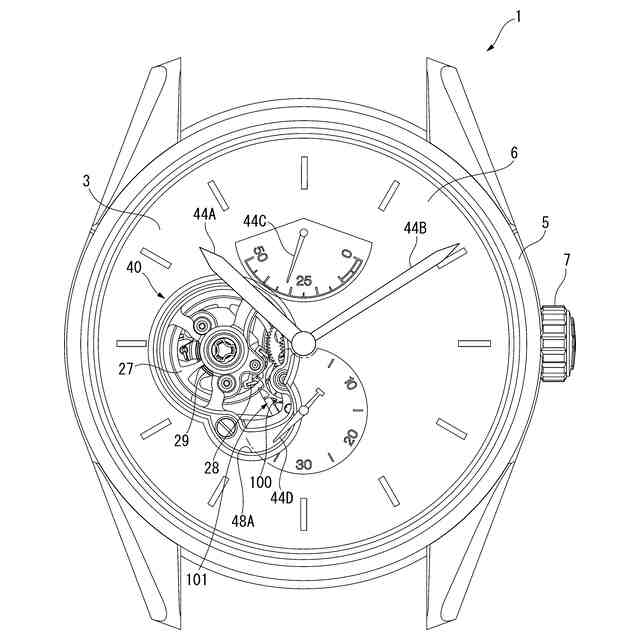

一実施形態に係る時計を文字板側から見た正面図。

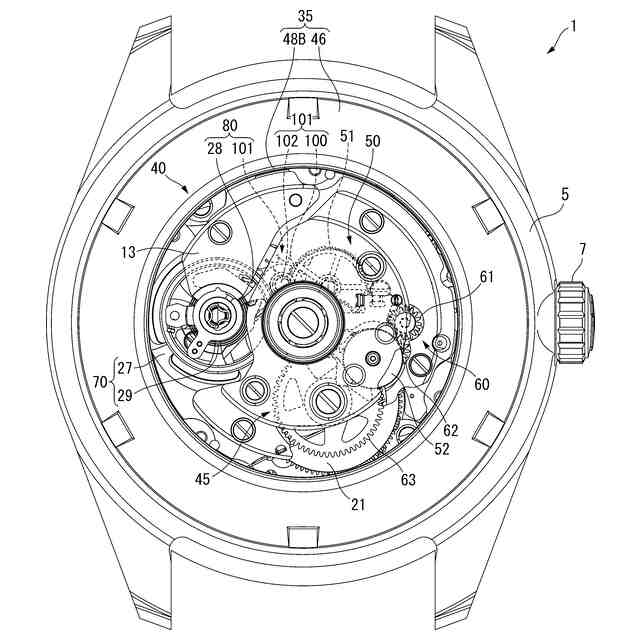

前記実施形態に係る時計を裏蓋側から見た図。

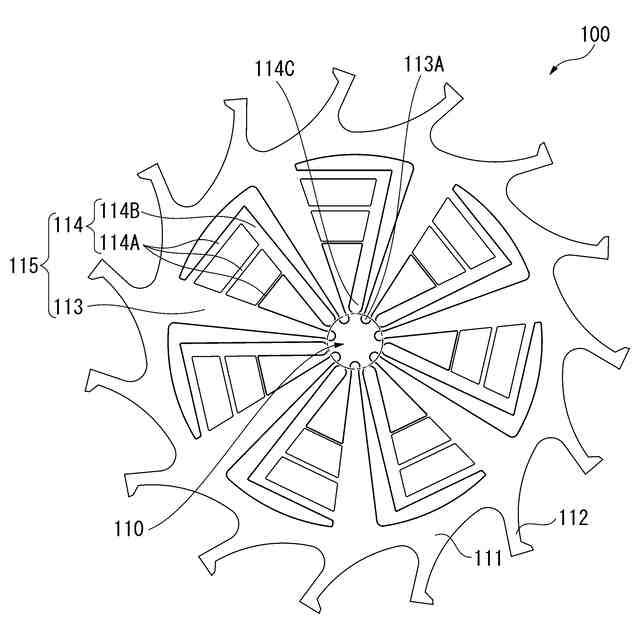

前記実施形態に係るがんぎ歯車部の平面図。

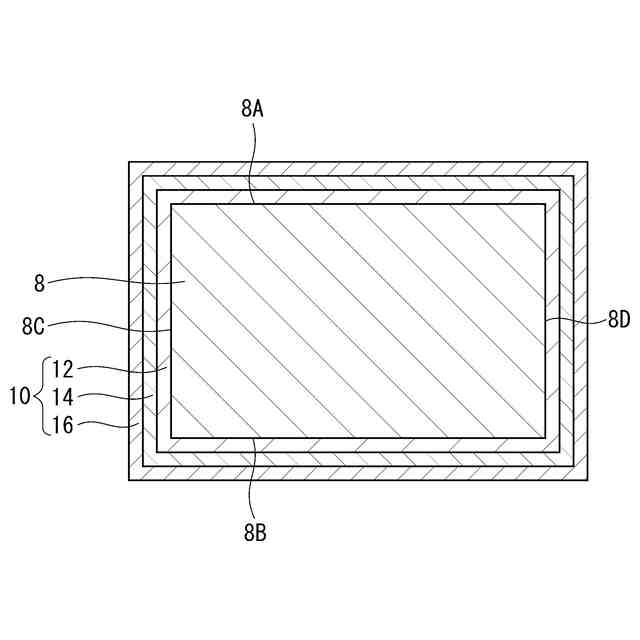

前記実施形態に係るがんぎ歯車部の部分断面図。
光反射層による光の反射のモデル図。
前記実施形態に係るがんぎ歯車の製造方法のフローチャート。
【発明を実施するための形態】
【００１０】
［実施形態］
以下、本開示の一実施形態に係る時計１を図面に基づいて説明する。
図１は、時計１を示す正面図であり、図２は、時計１を裏蓋側から見た図である。本実施形態では、時計１は、ユーザーの手首に装着される機械式の腕時計として構成される。そして、時計１は、文字板３側および裏蓋３５側から、ムーブメント４０の一部を視認できるシースルー構造になっている。
（【００１１】以降は省略されています）
